1

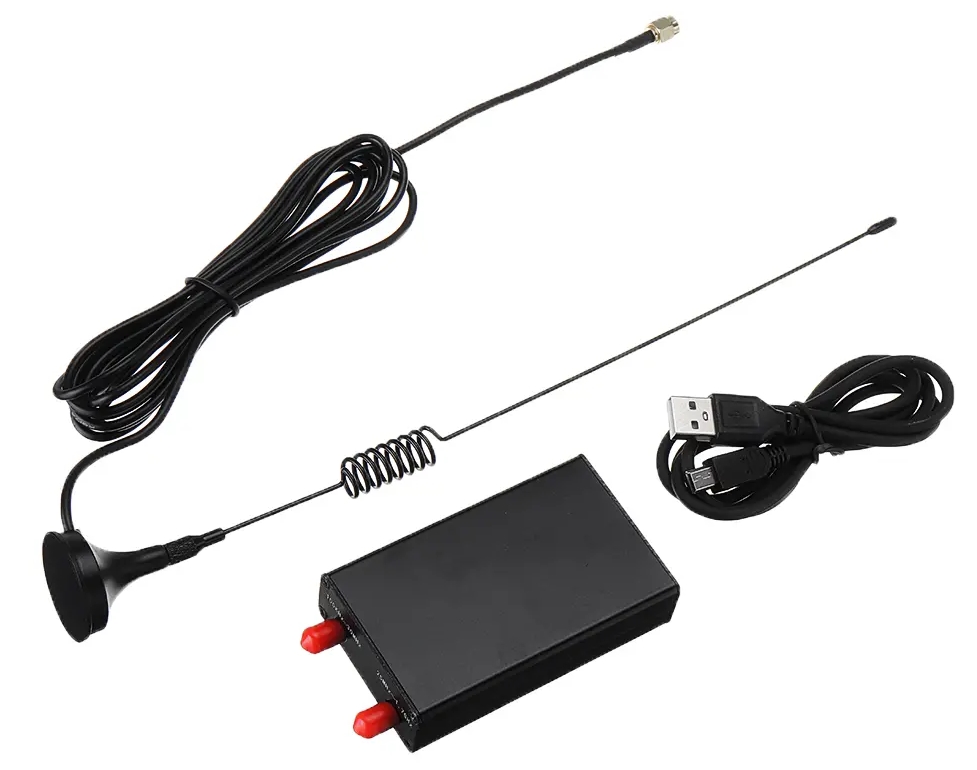

Сегодня получил SDR радиоприемник RTL2832U+R820T2 с диапазоном 100 кГц - 1700 Мгц. На первом диапазоне - 100 кГц - 30 МГц очень у него слабая чувствительность. Очевидно это из-за антенны - https://www.banggood.com/100KHz-1_7GHz- … amp;ID=224
https://forumupload.ru/uploads/001a/d9/f2/2/t111722.jpg

Не стал удалять описания и картинки, кое-что легко исправляется калибровкой приемника.

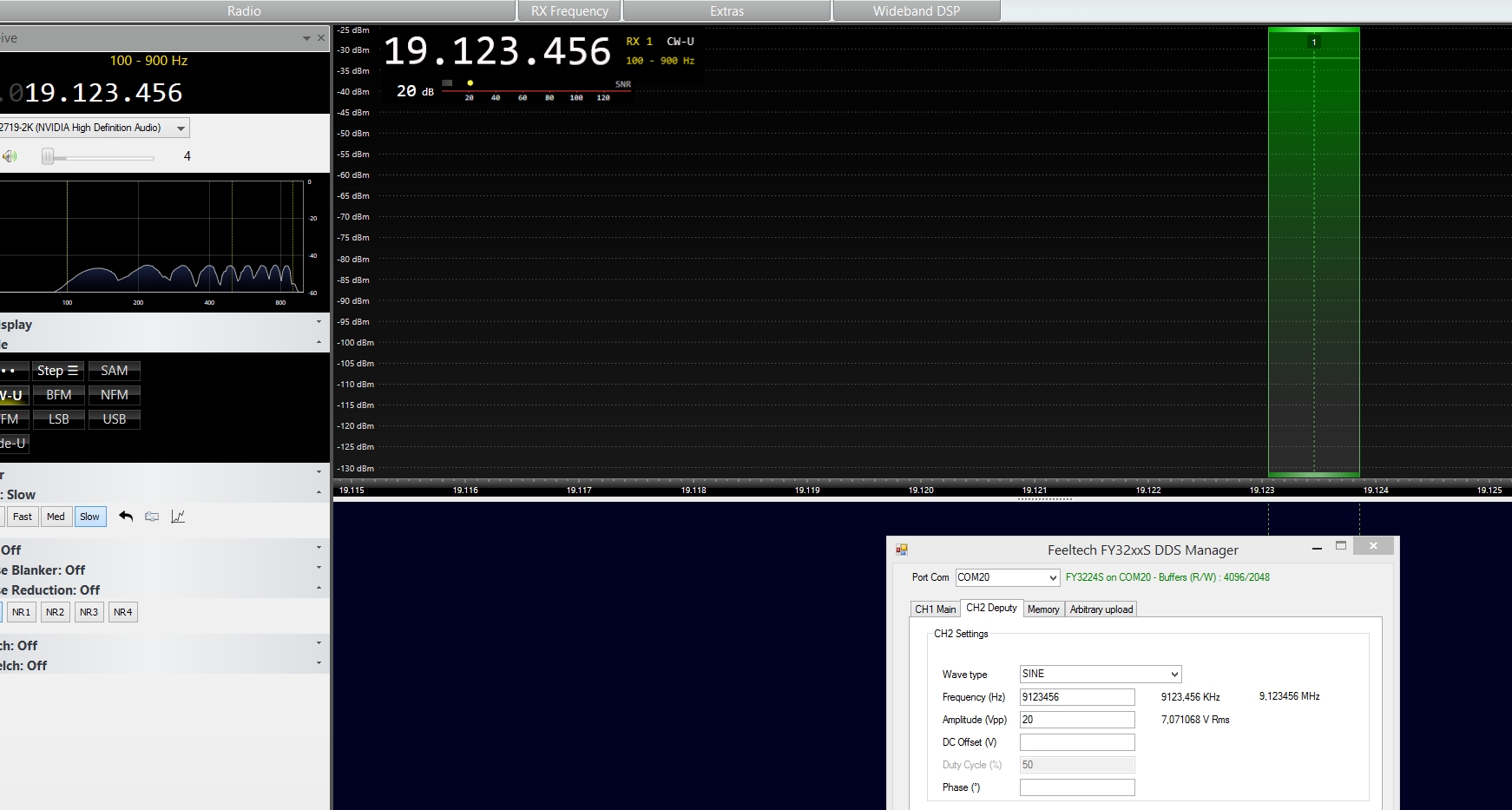

Заметил странные субгармоники при наведении на свою частоту. В генераторе сейчас стоит частота 9123456 Гц. На диапазоне 19 МГц естественно пусто.
https://forumupload.ru/uploads/001a/d9/f2/2/t687383.jpg

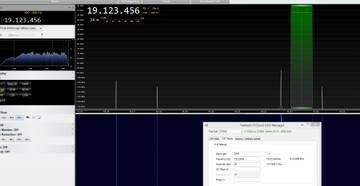

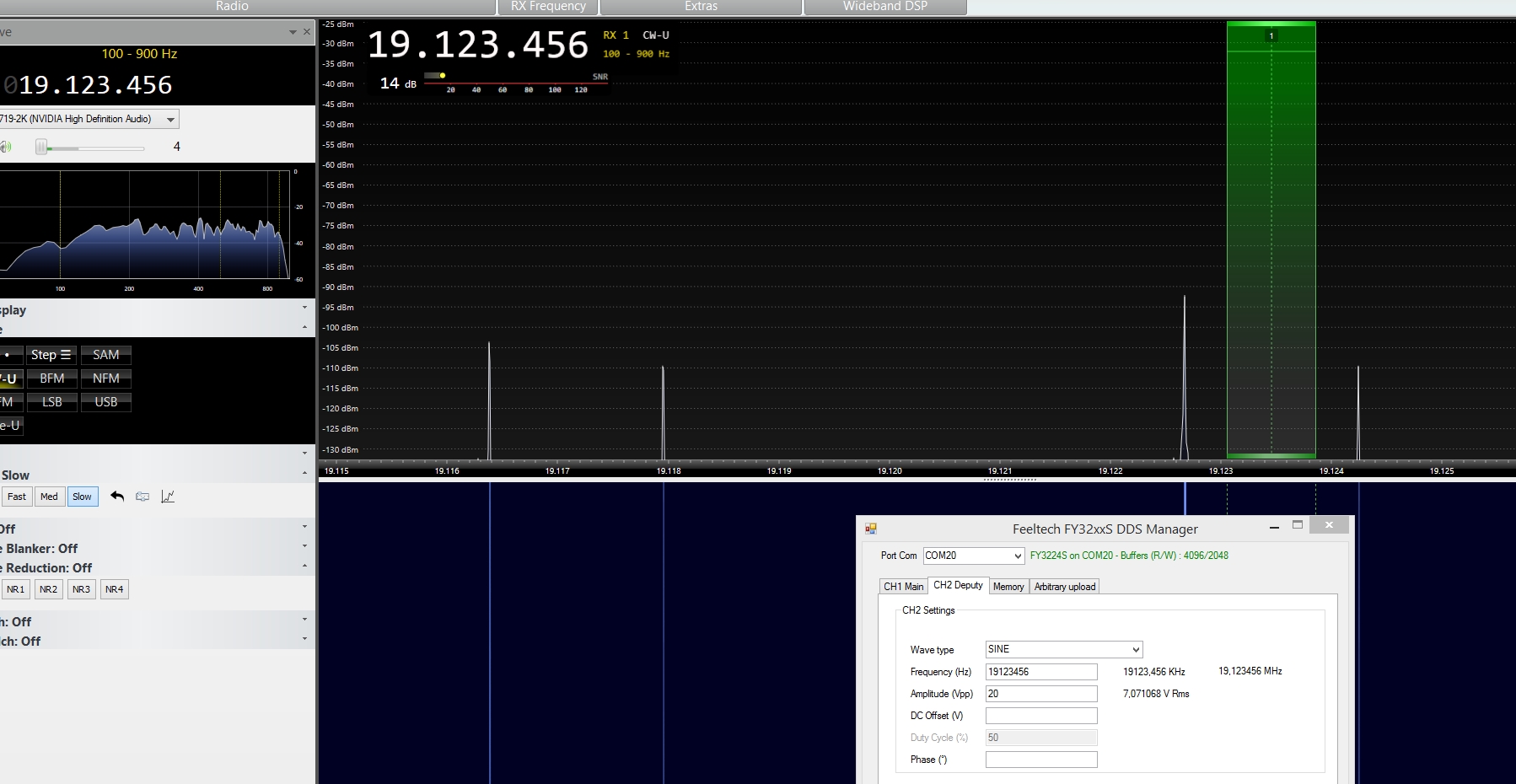

Добавляю цифру 1 перед этим значением и в генераторе уже 19123456 Гц. Вокруг этой частоты на диапазоне 19 МГц тут же появляется несколько шипов. Видимо это субгармоники основной частоты-октавы 19123456 Гц. В данном случае это не октавы, а субгармоники. Интересно бы узнать, что происходит вокруг каждой субгармоники-октавы и как этим воспользоваться. Думается, что так работает катушка-индуктор, за счет свойств конструкции, состава меди и емкостных характеристик  :writing:
https://forumupload.ru/uploads/001a/d9/f2/2/t457677.jpg

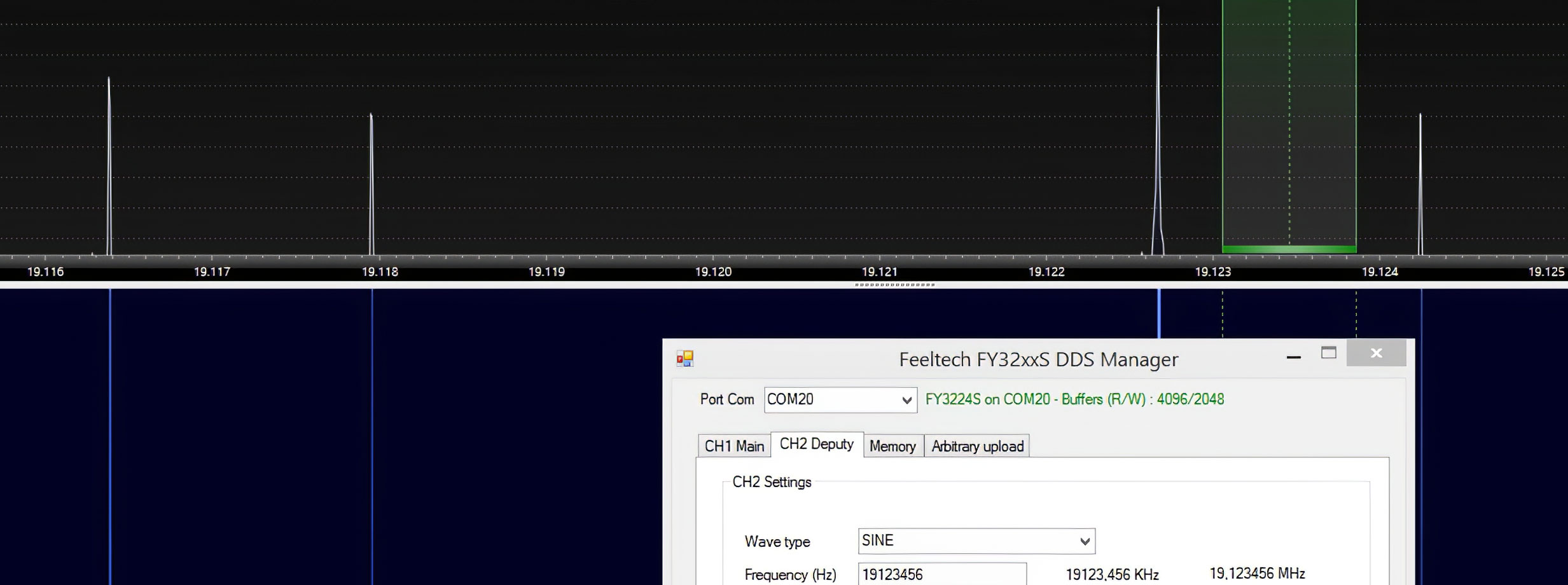

Есть мнения от знающих людей, что китайские DDS генераторы не супер точные. Но не поэтому ли по факту отлично работают частоты веществ, т.к. эти частоты окружают особые субгармоники, в которые попадают даже не супер точные DDS генераторы благодаря простейшей катушке? Левый шип = 19116400 Гц, итого разброс в сторону понижения частоты = 0,035%. Теперь сверяем со средней погрешностью генератора ~50 Гц. Берем частоту 4000000 Гц-0,035%=3998600 (погрешность 1400 Гц). Отсюда вывод: любой китайский DDS генератор отлично сработает при передаче частоты, даже имея погрешность 50-100 Гц  :flag:
https://forumupload.ru/uploads/001a/d9/f2/2/t530341.jpg

0

2

Интересная штука SDR радиоприемник. Мощнейшие и удобные бесплатные программы отлично раскрывают его возможности.

Заметил какую-то закономерность. Пример: ставлю на приемнике частоту 4100000 Гц, на генераторе FY3224S пока стоит 7000000 Гц, в эфире пусто
https://forumupload.ru/uploads/001a/d9/f2/2/t370379.jpg

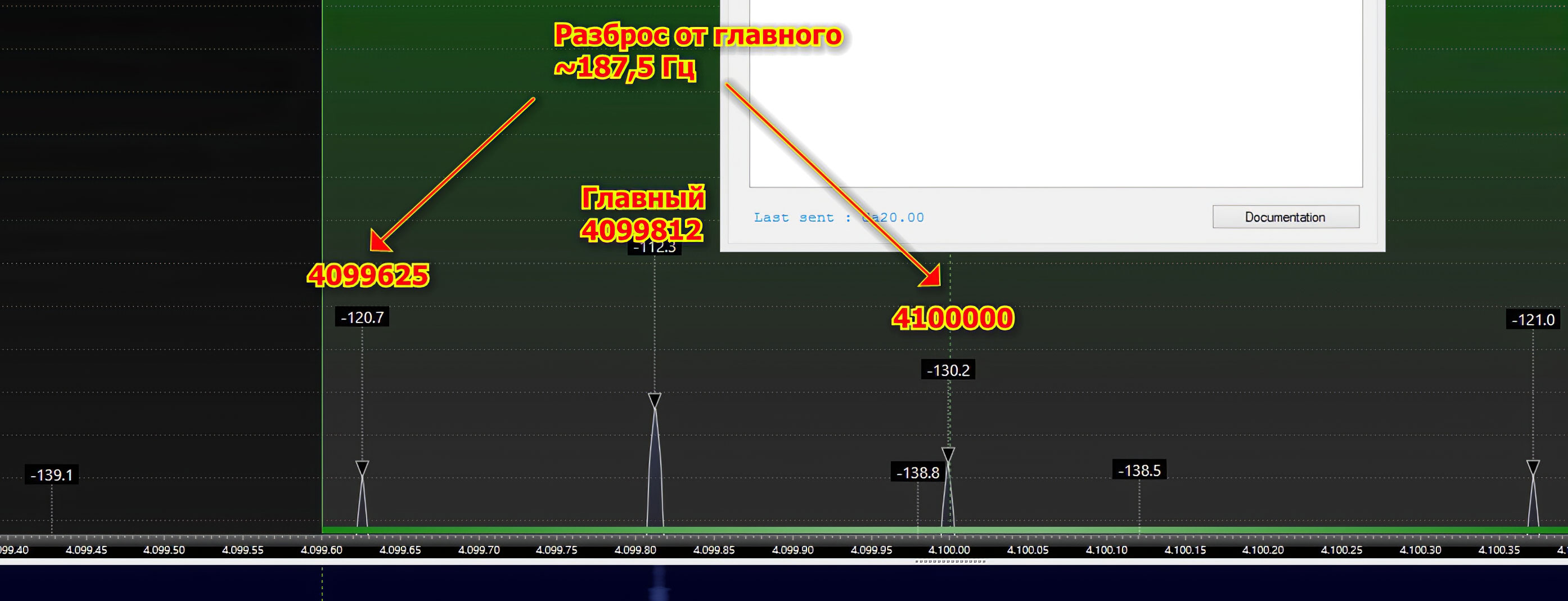

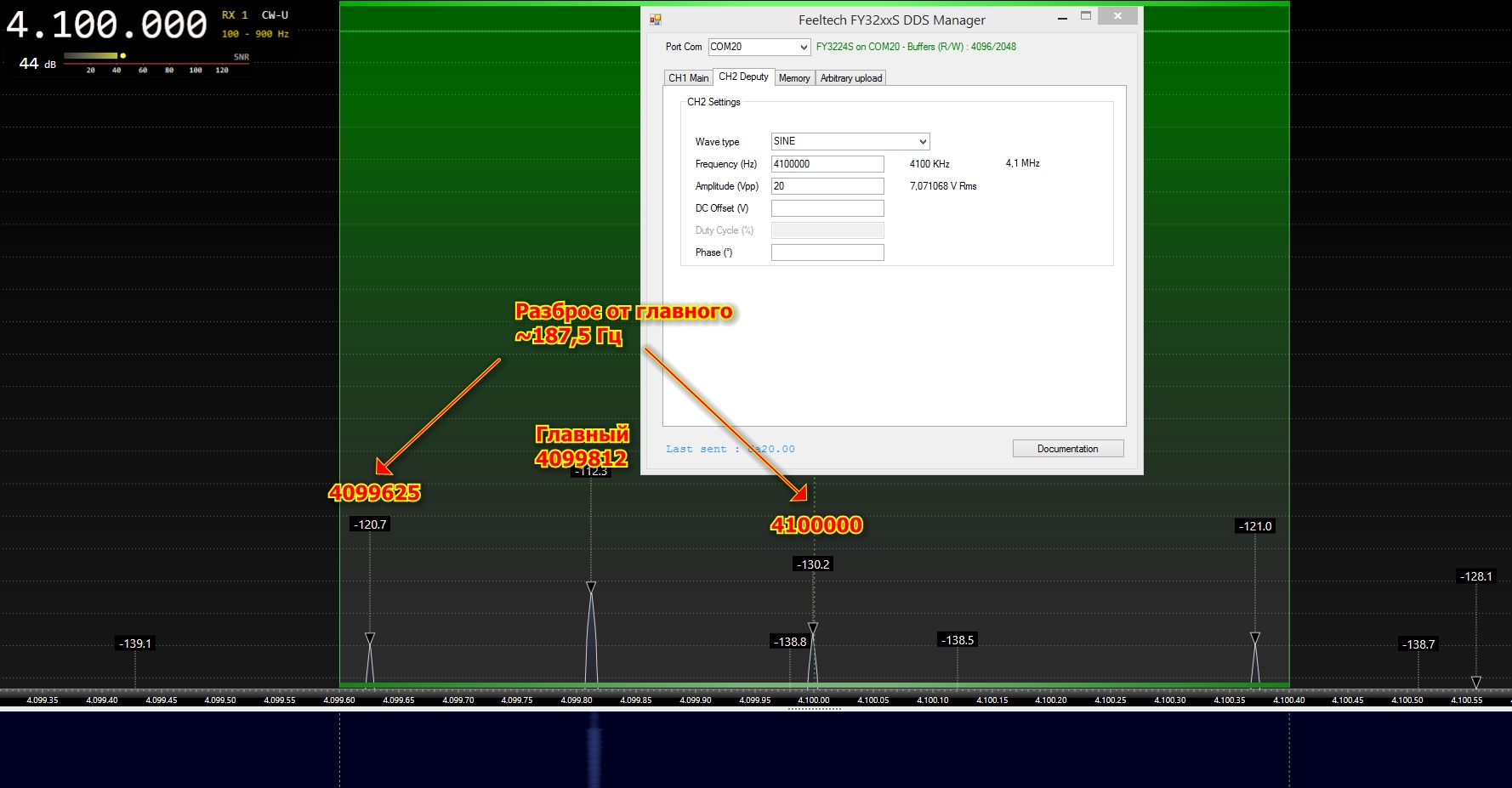

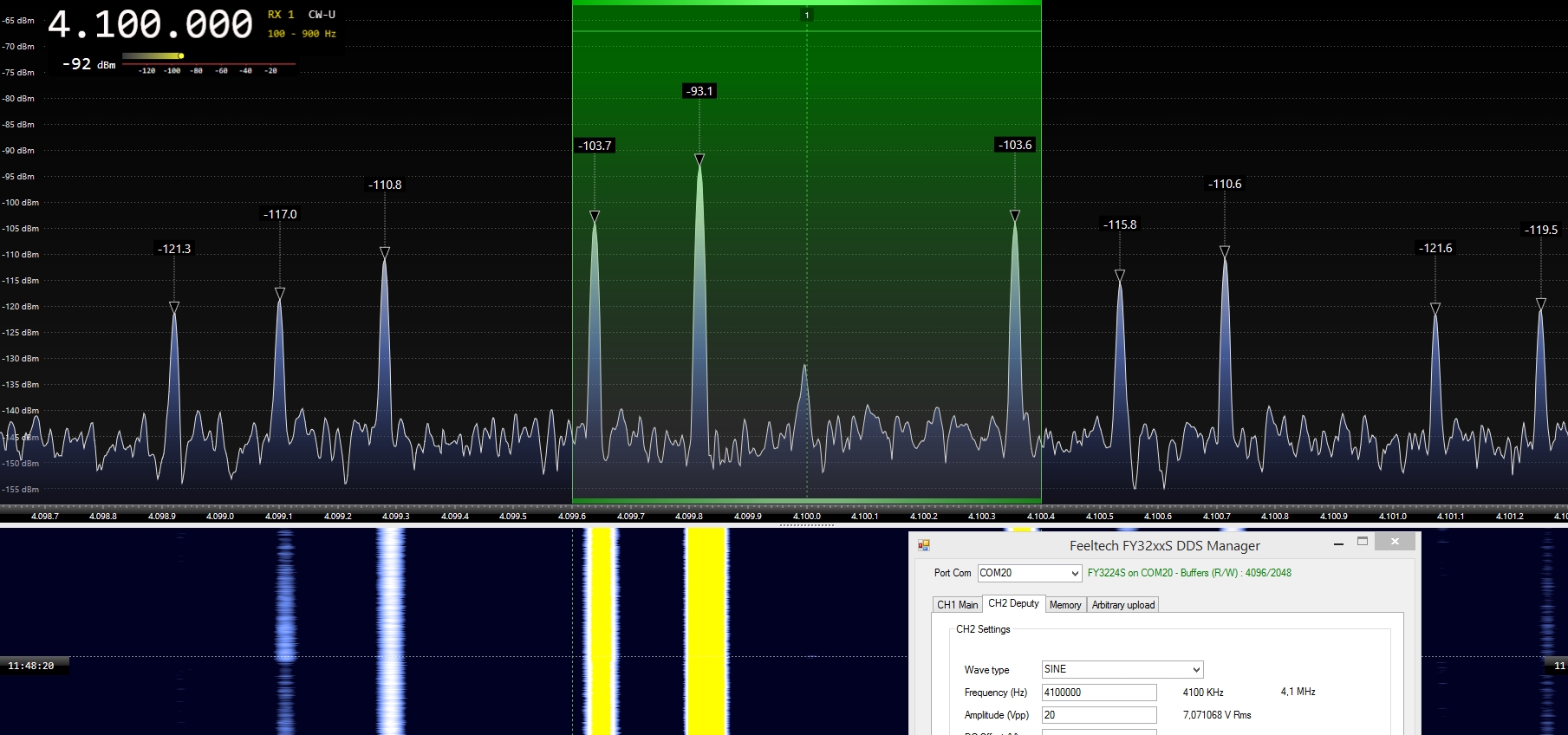

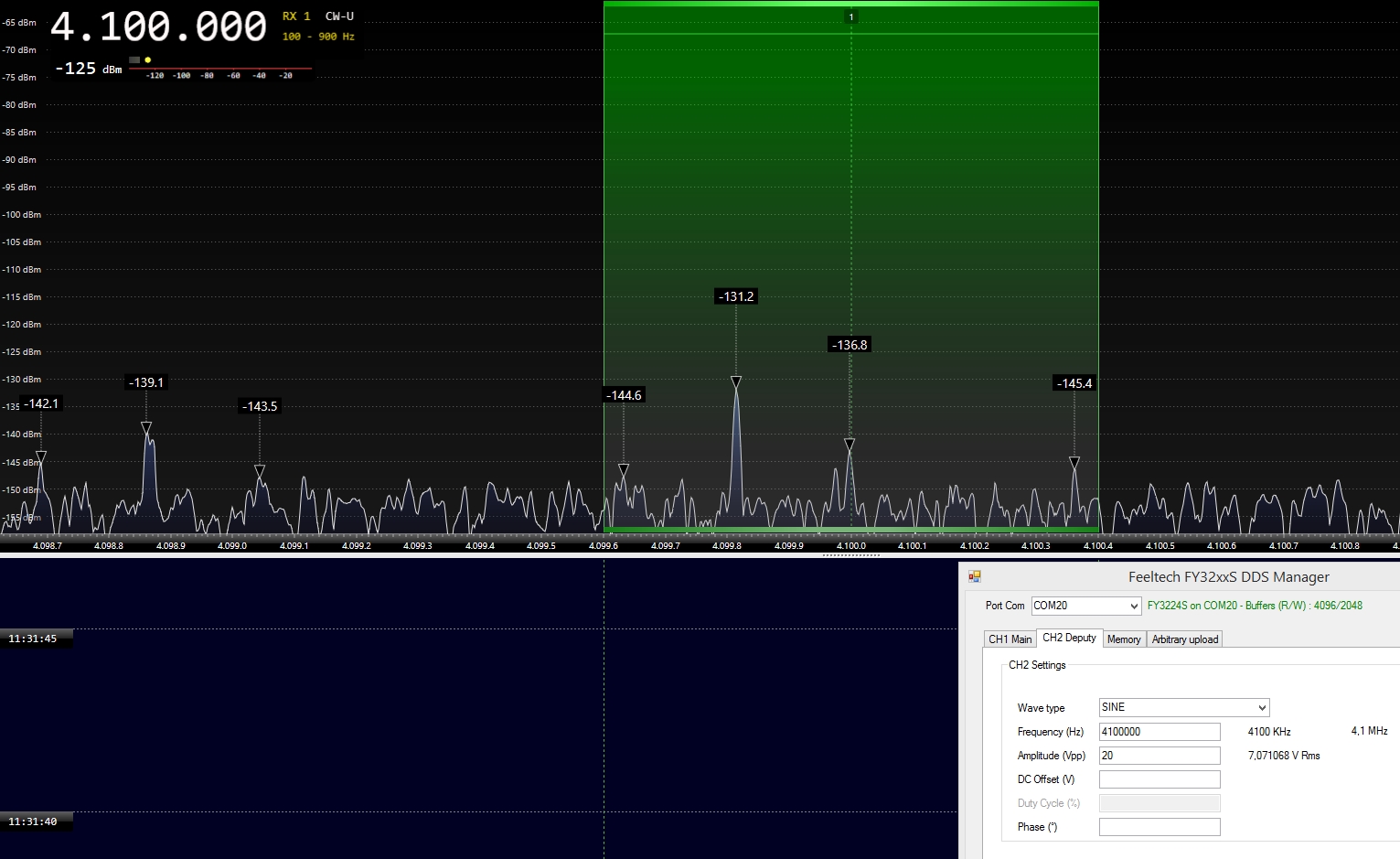

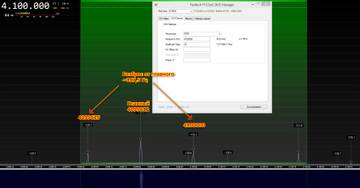

Включаю на генераторе 4100000 Гц, главный шип появился почему-то на частоте 4099812 Гц (-187,5 Гц), но также есть симметричные гармоники с разбросом и одна попала в частоту 4100000 Гц  :huh: Что это? Погрешность генератора, или так выдает в эфир катушка-индуктор? Как это понять? Если бы генератор давал ошибку, то не было бы гармоники ровно на 4100000 Гц. Слишком явное совпадение, это ведь очевидно. Получается, что генератор не врёт, но неточно откалиброван сам радиоприемник.
https://forumupload.ru/uploads/001a/d9/f2/2/t256398.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t301973.jpg

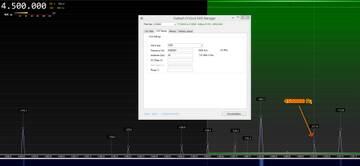

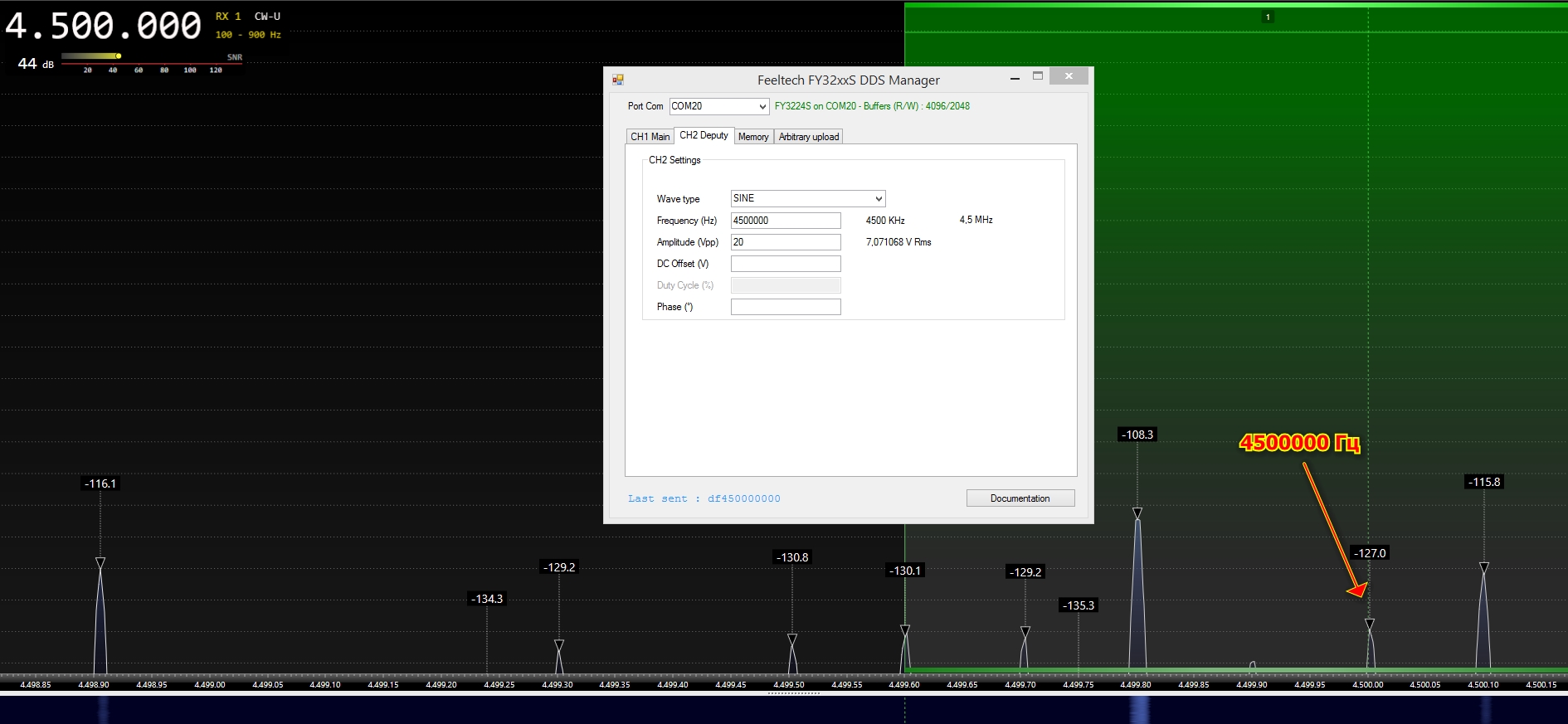

Для проверки ставлю частоту 4500000 Гц, на приемнике опять вылезла гармоника на 4500000 Гц, главный шип левее
https://forumupload.ru/uploads/001a/d9/f2/2/t743817.jpg

Еще забавно, что шип с 4500000 Гц торчит не постоянно, а с периодичностью примерно 4 секунды, выскакивает и пропадает, выбивая звуком какую-то морзянку  %-)

С ростом частоты растет также и чувствительность антенны приемника, видно больше гармоник. Опять вопрос: что это? Антенна в этом диапазоне чувствительнее или катушка пошла вразнос, влияет её конструкция, качество меди и пр...?
https://forumupload.ru/uploads/001a/d9/f2/2/t814239.jpg

А что это за частоты, вообще загадка, ведь приемник сдвинут на другую частоту, на 10 МГц больше  :confused:
https://forumupload.ru/uploads/001a/d9/f2/2/t900530.jpg

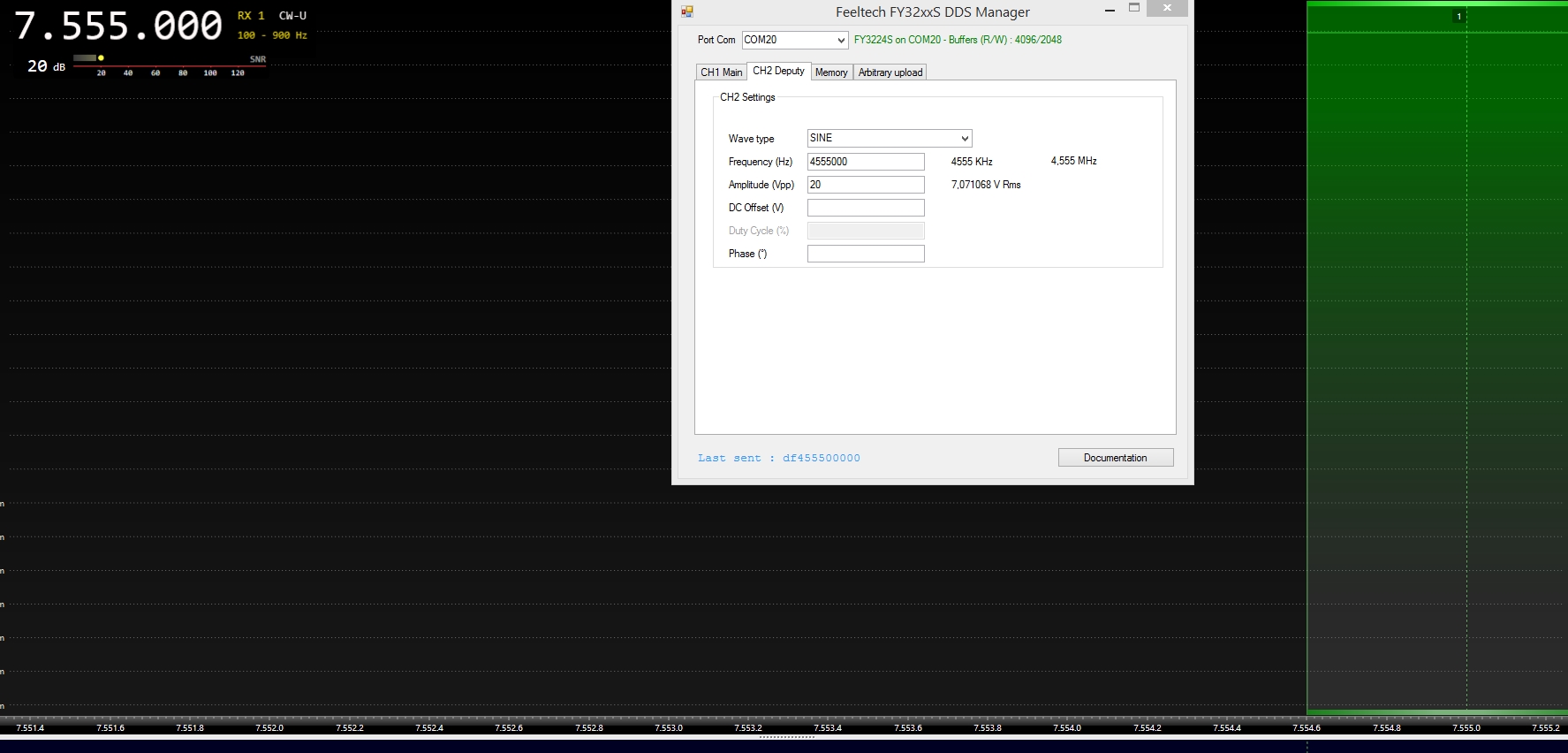

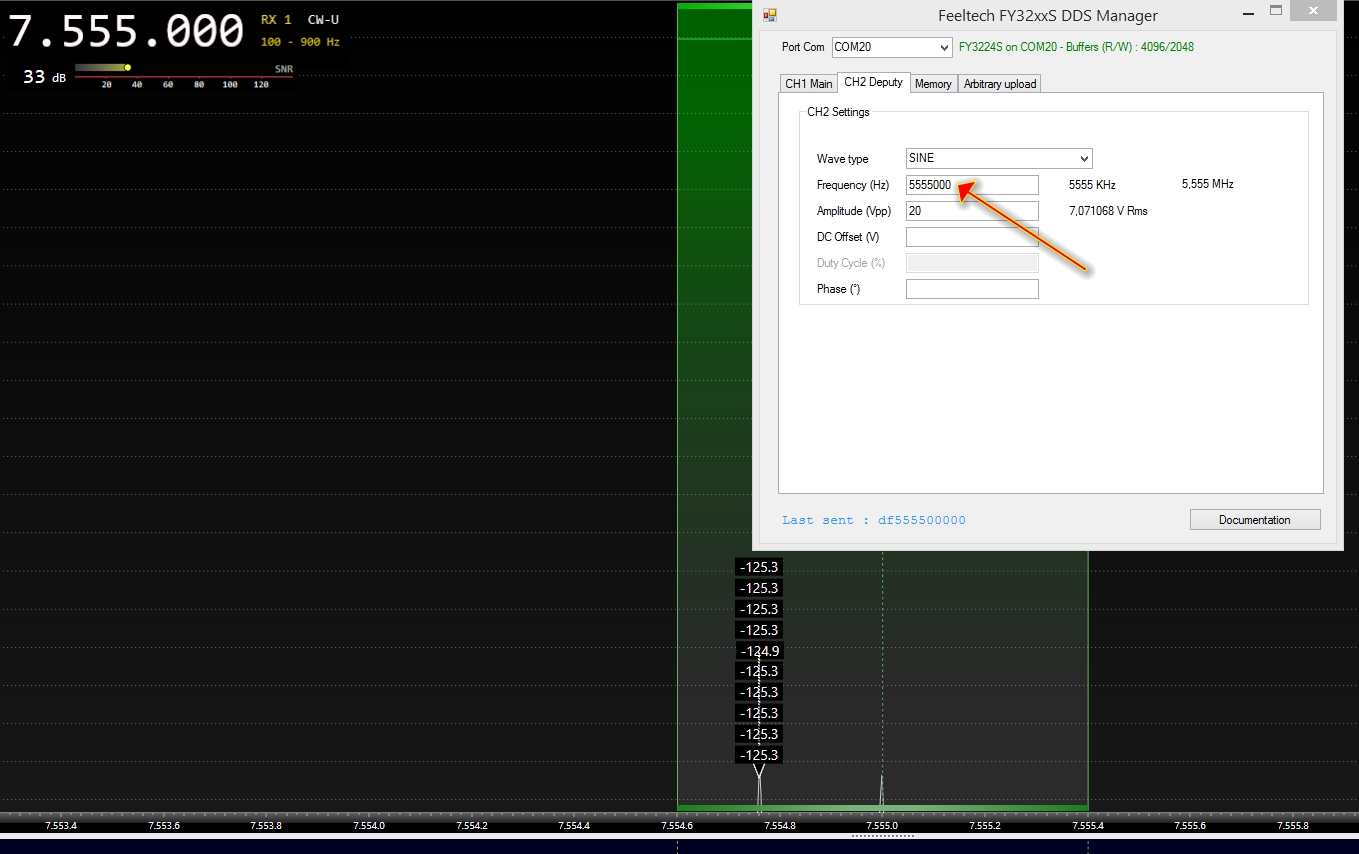

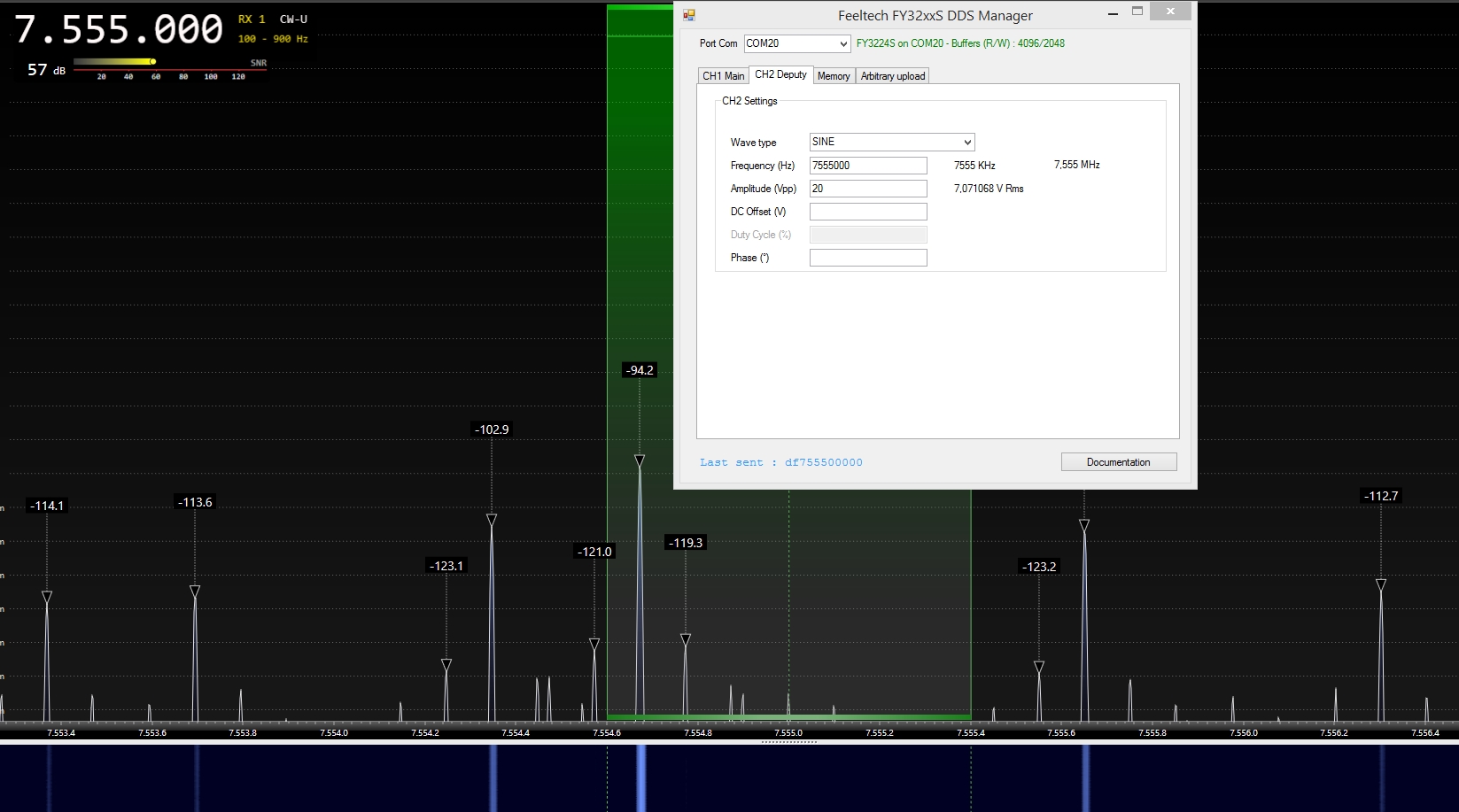

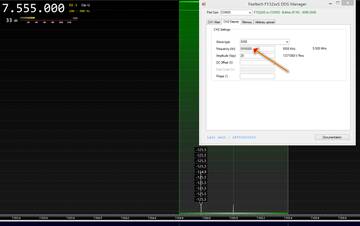

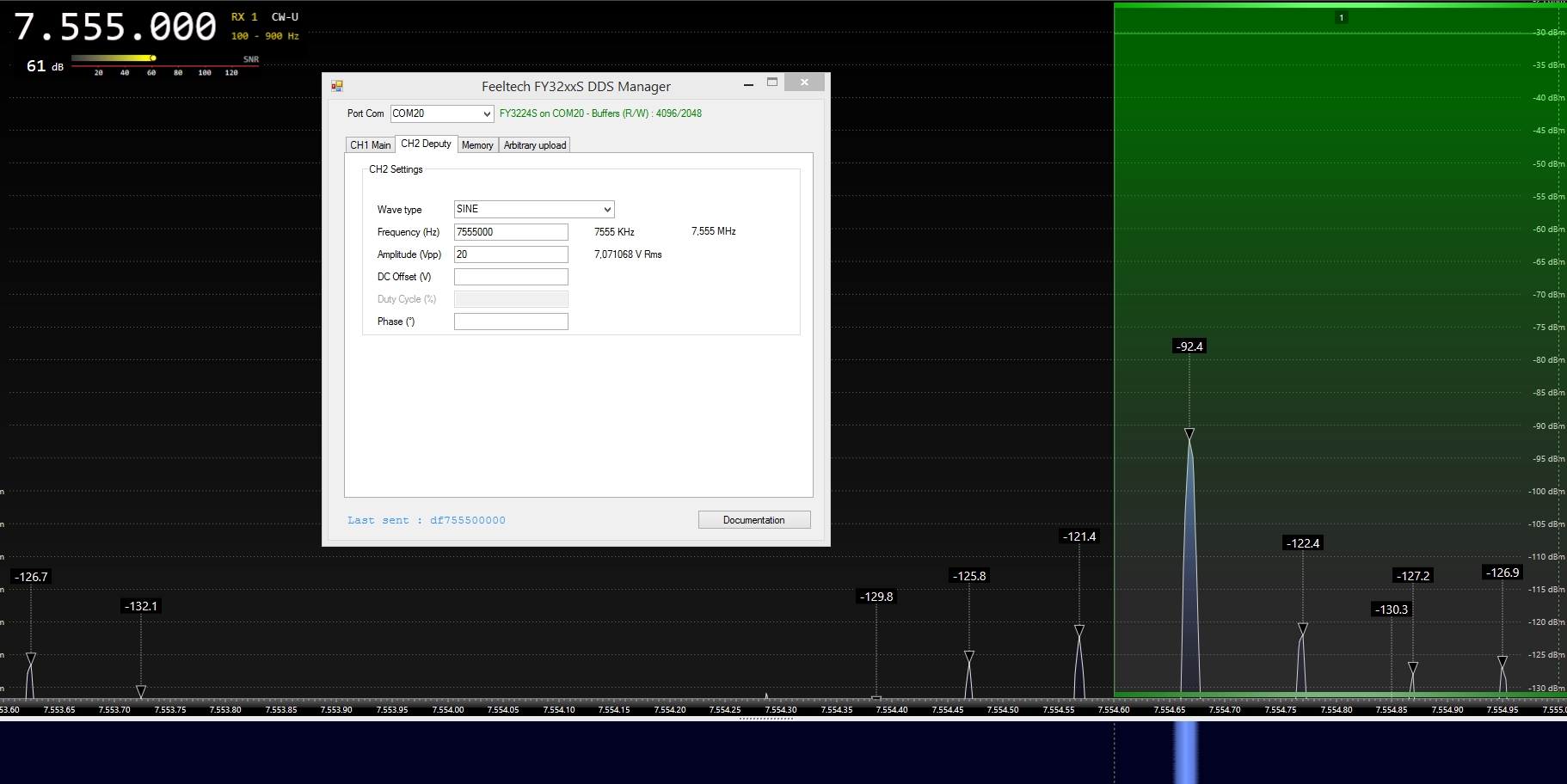

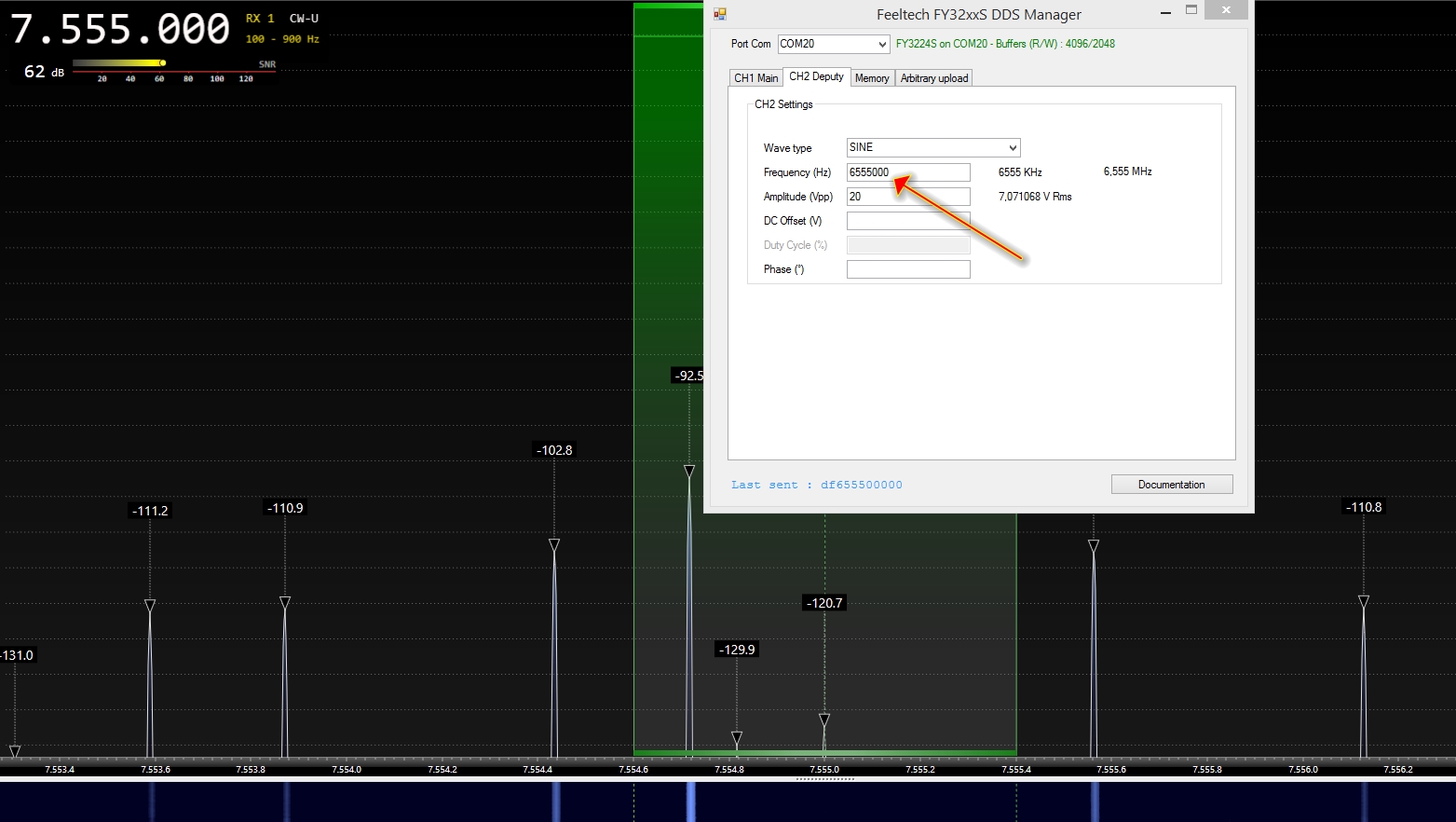

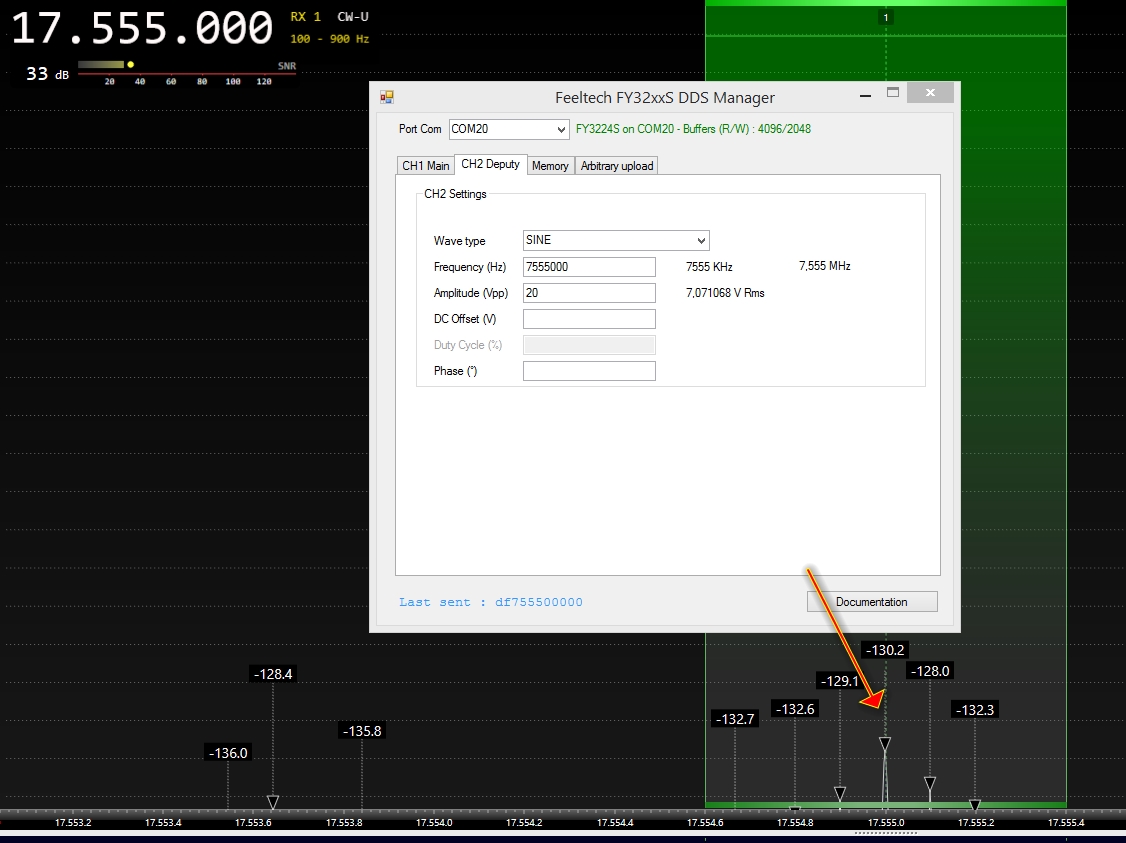

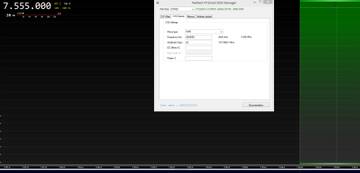

Тут тоже всё непонятно. Частота 7555000 Гц продолжает стучать, невзирая на то, что в генераторе уже другие частоты  :confused:
https://forumupload.ru/uploads/001a/d9/f2/2/t624141.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t752498.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t971608.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t181109.jpg

P.S. Кстати (вдруг кто не знает) есть специальные дополнения-расширения к браузерам, позволяют открывать изображения в максимальном масштабе при наведении курсором мышки, нажимать ничего не надо. В Firefox дополнение называется Imagus  :cool: Это работает на всех сайтах (почти).

0

3

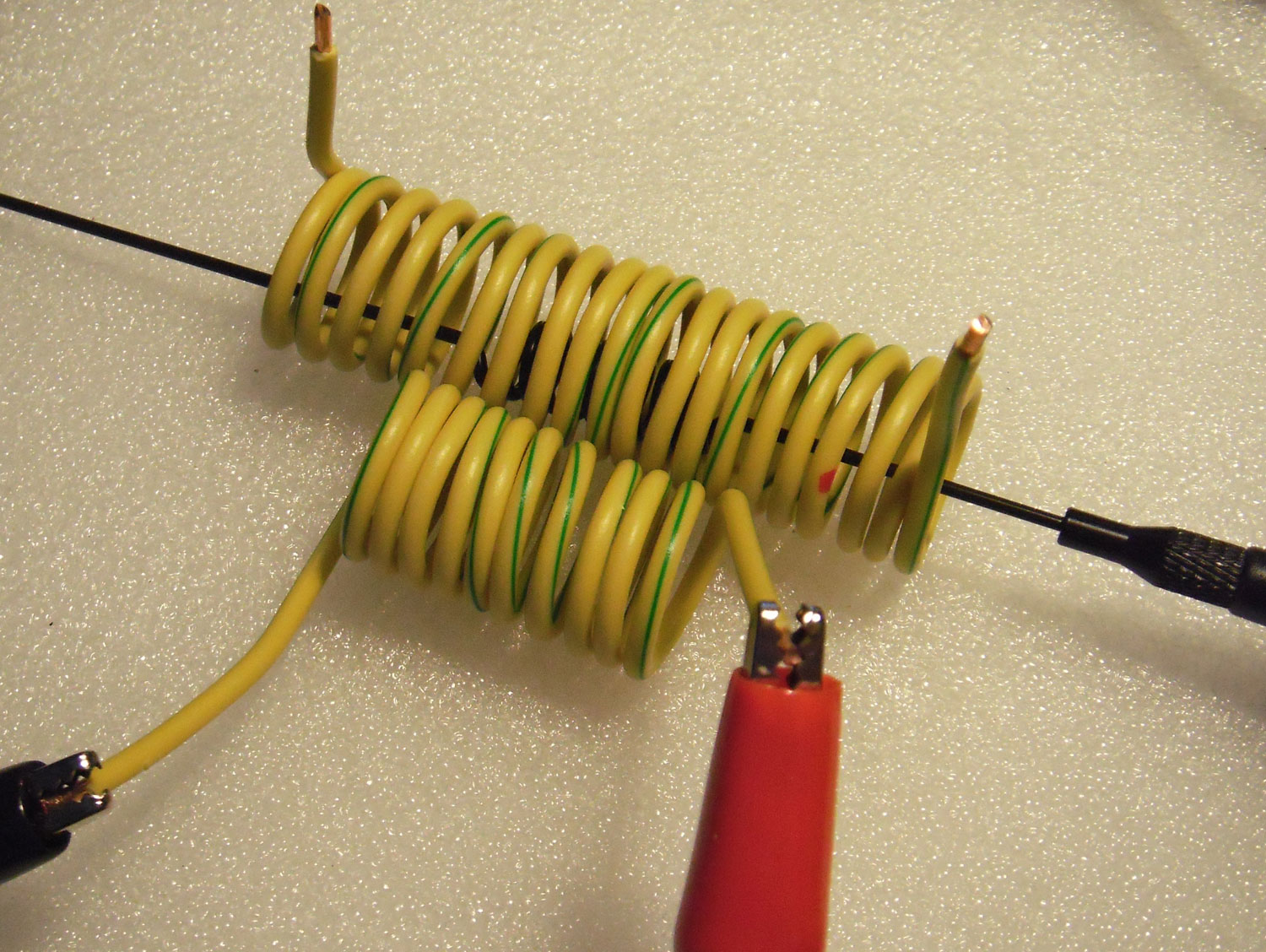

Интересно было посмотреть, как бегают токи в антенне при разном соединении катушек. Поправка: приемник неоткалиброван, по незнанию не сразу заметил, но фото удалять уже жалко.

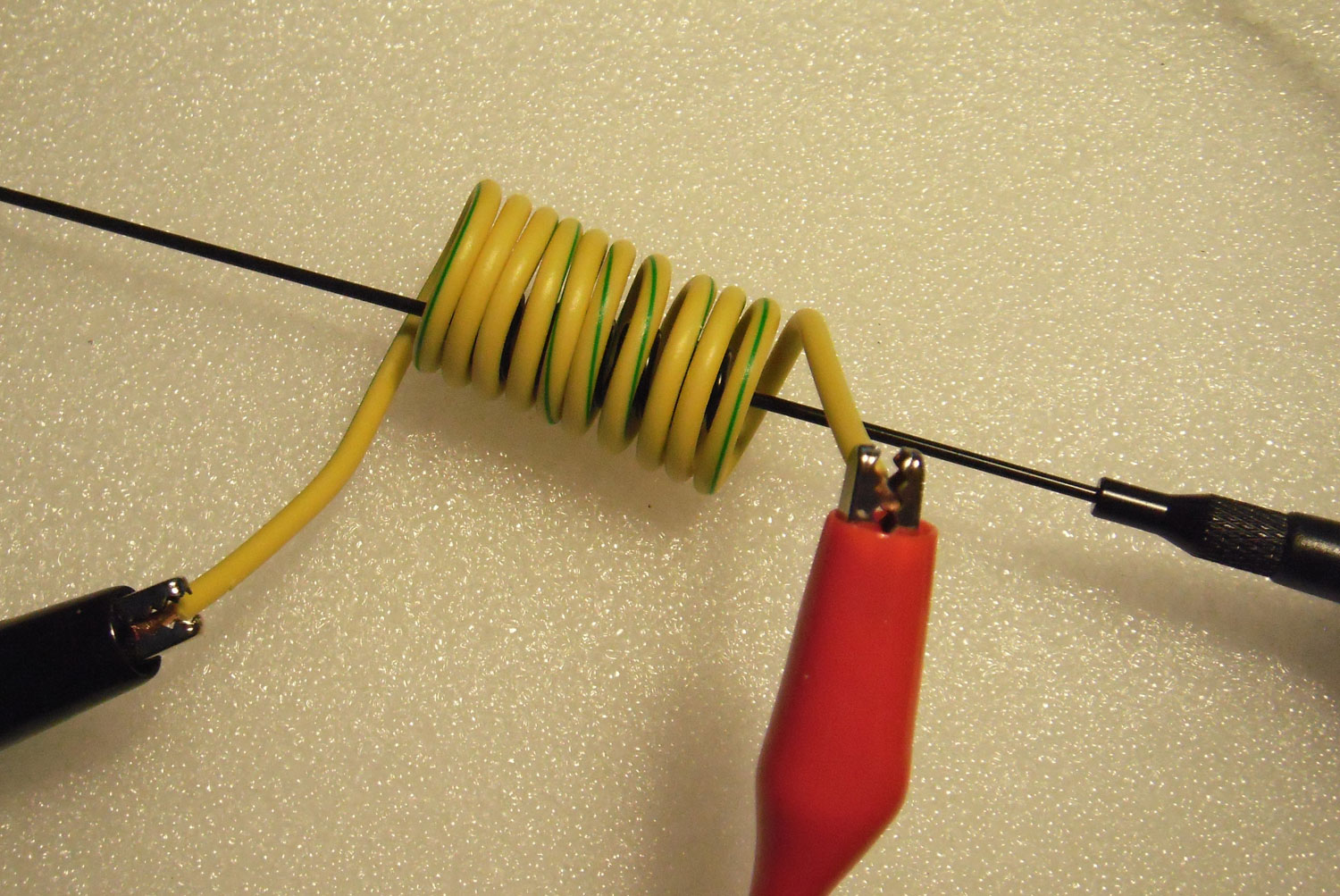

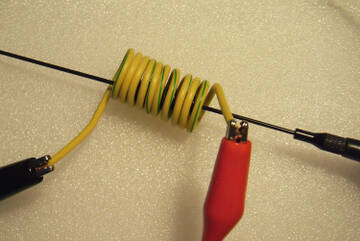

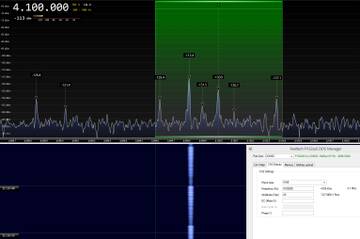

Обычная катушка-индуктор, главный шип сдвинут на 186 Гц. Это из-за калибровки приемника, его надо постоянно калибровать, подавая ему точный сигнал... от DDS генератора на каждом диапазоне. Т.е. если работает на диапазоне 2-3 МГц, то надо откалибровать на 2 и 3 МГц. Если перейти на диапазон 7-8 МГц, то опять надо калибровать. SDR радиоприемники не являются точными частотомерами, но они очень интересны для сбора другой информации о том, как работает катушка при разных способах подключения, а также для наблюдения за гармониками вокруг главного сигнала.
https://forumupload.ru/uploads/001a/d9/f2/2/t454760.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t751396.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t818597.jpg

Антенна в рядом расположенной катушке 20 витков, сигнал намного слабее
https://forumupload.ru/uploads/001a/d9/f2/2/t634663.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t979578.jpg

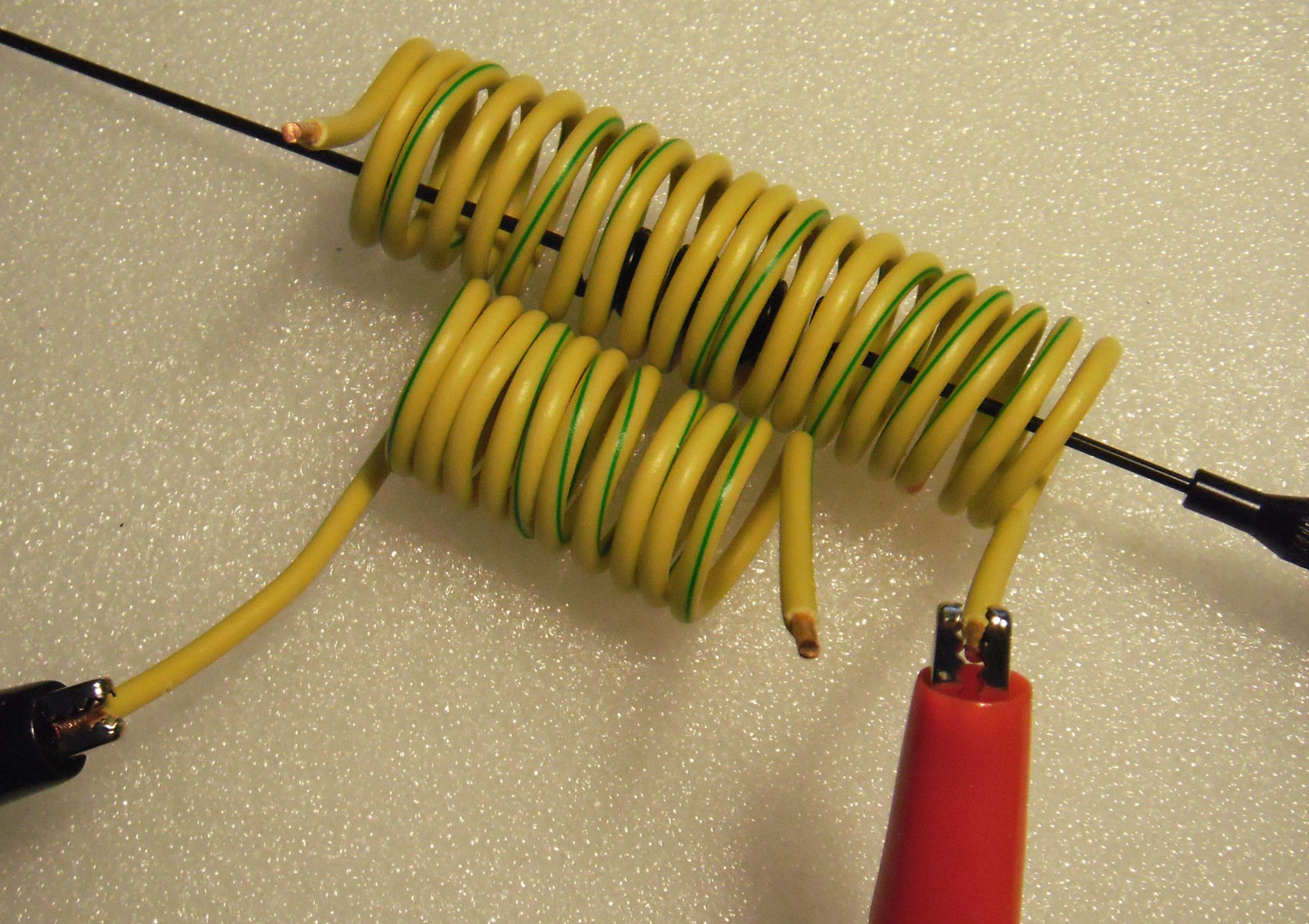

Но если к большой катушке прицепить сигнальный кабель генератора, то резко растет мощность при том, что "+" и "-" генератора разомкнуты
https://forumupload.ru/uploads/001a/d9/f2/2/t573292.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t856429.jpg

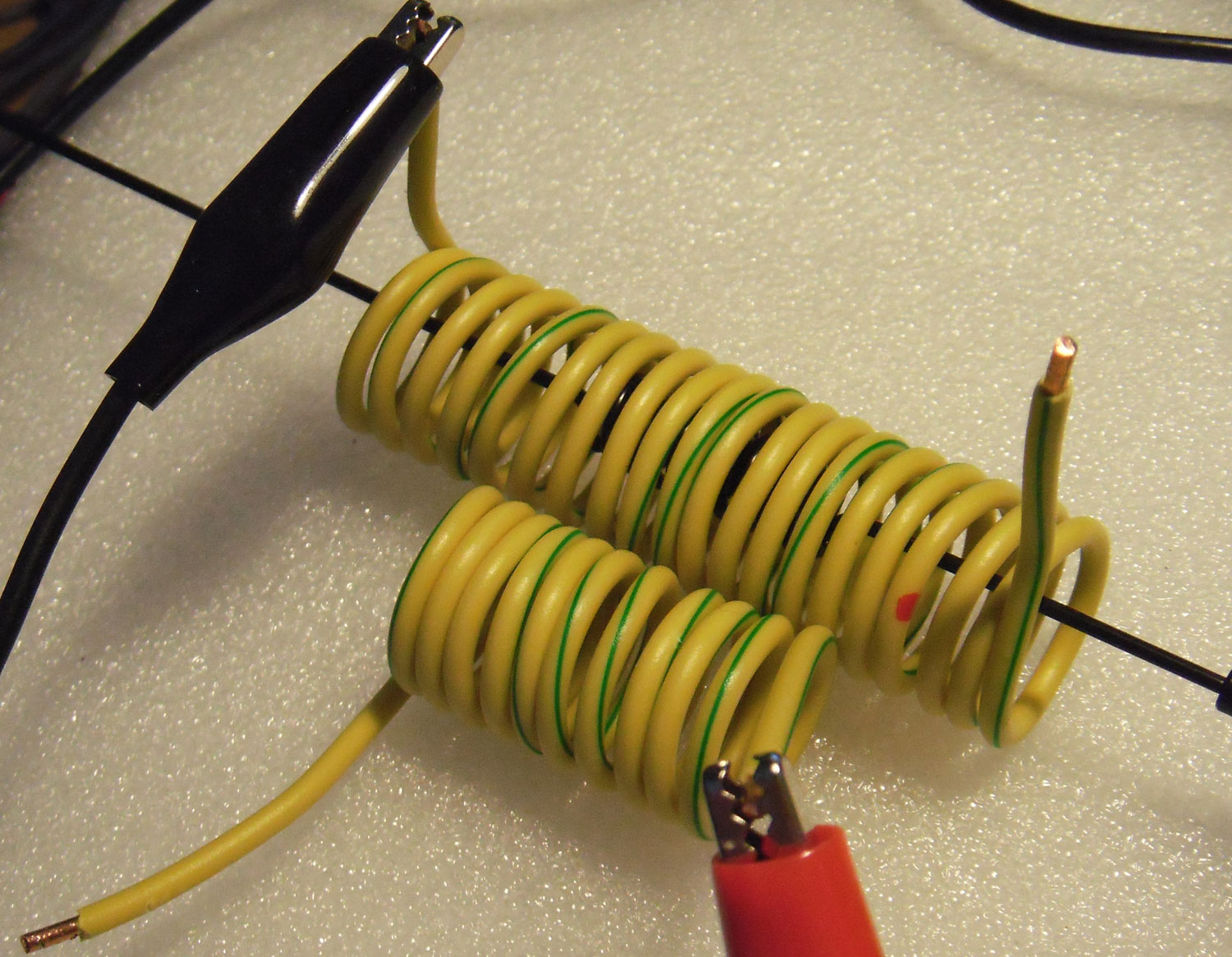

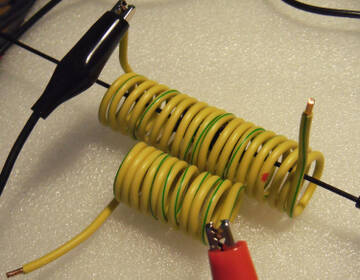

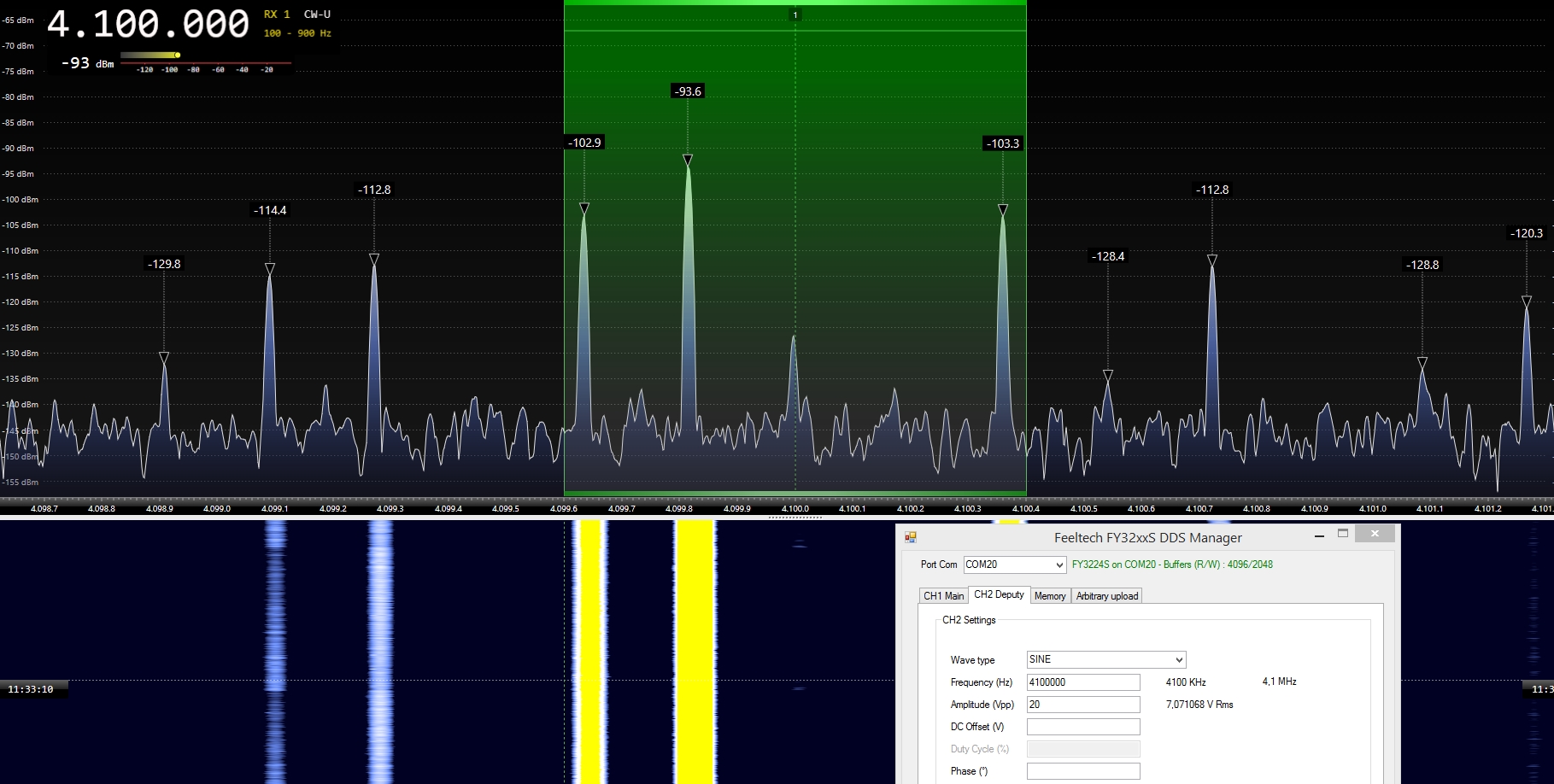

Если поменять крокодилы местами, то сигнала почти нет
https://forumupload.ru/uploads/001a/d9/f2/2/t418477.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t403639.jpg

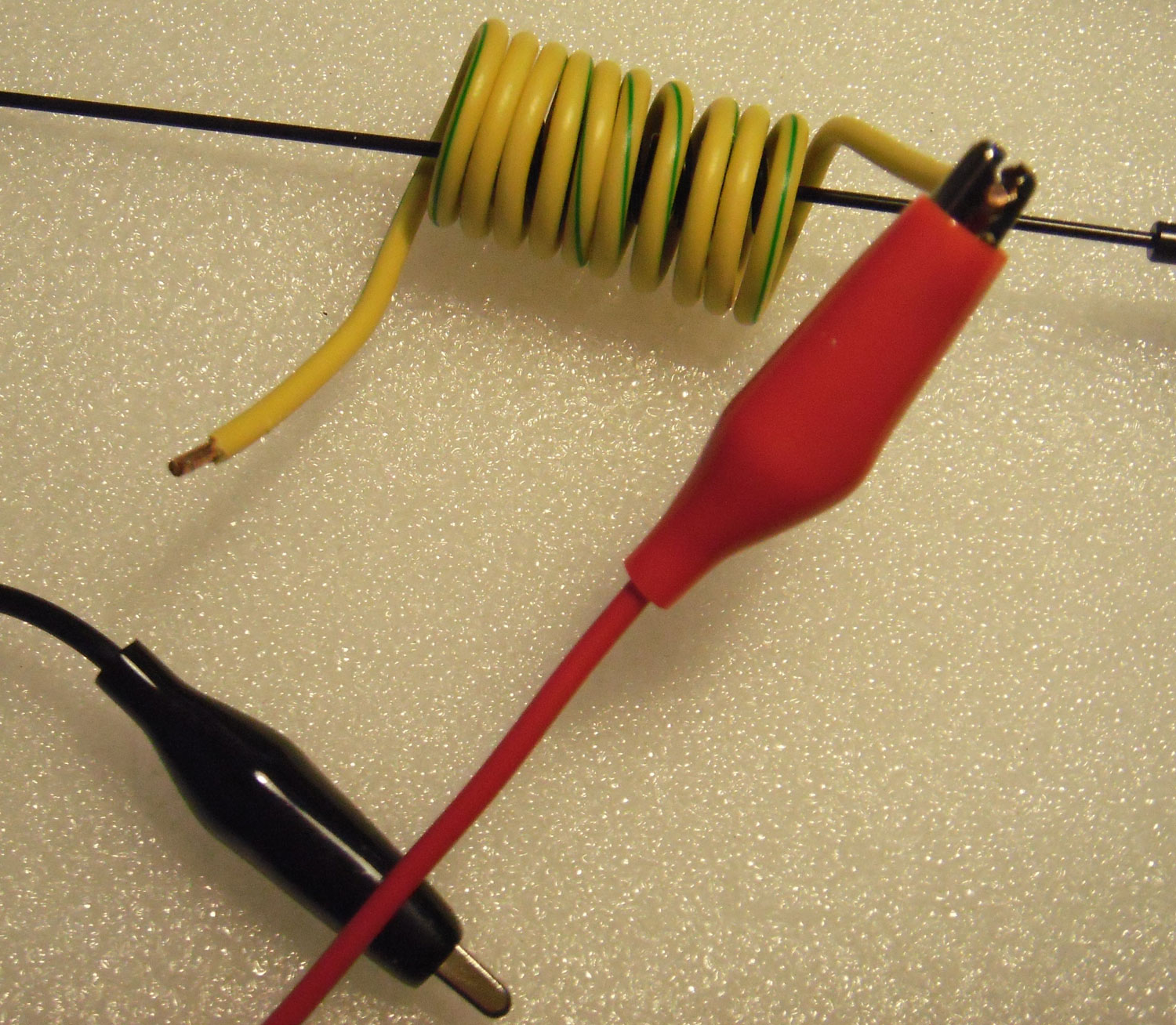

Но самый сильный почему-то сигнал в одной катушке, если на катушке "+", а минус вообще отключен. Прирост 22,5%. Это разве не катушка Тесла? Мне думается, что это скорее антенна, чем источник мощного ЭМ-потока, ведь контакты разомкнуты. Или ошибаюсь :confused:
https://forumupload.ru/uploads/001a/d9/f2/2/t411804.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t683827.jpg

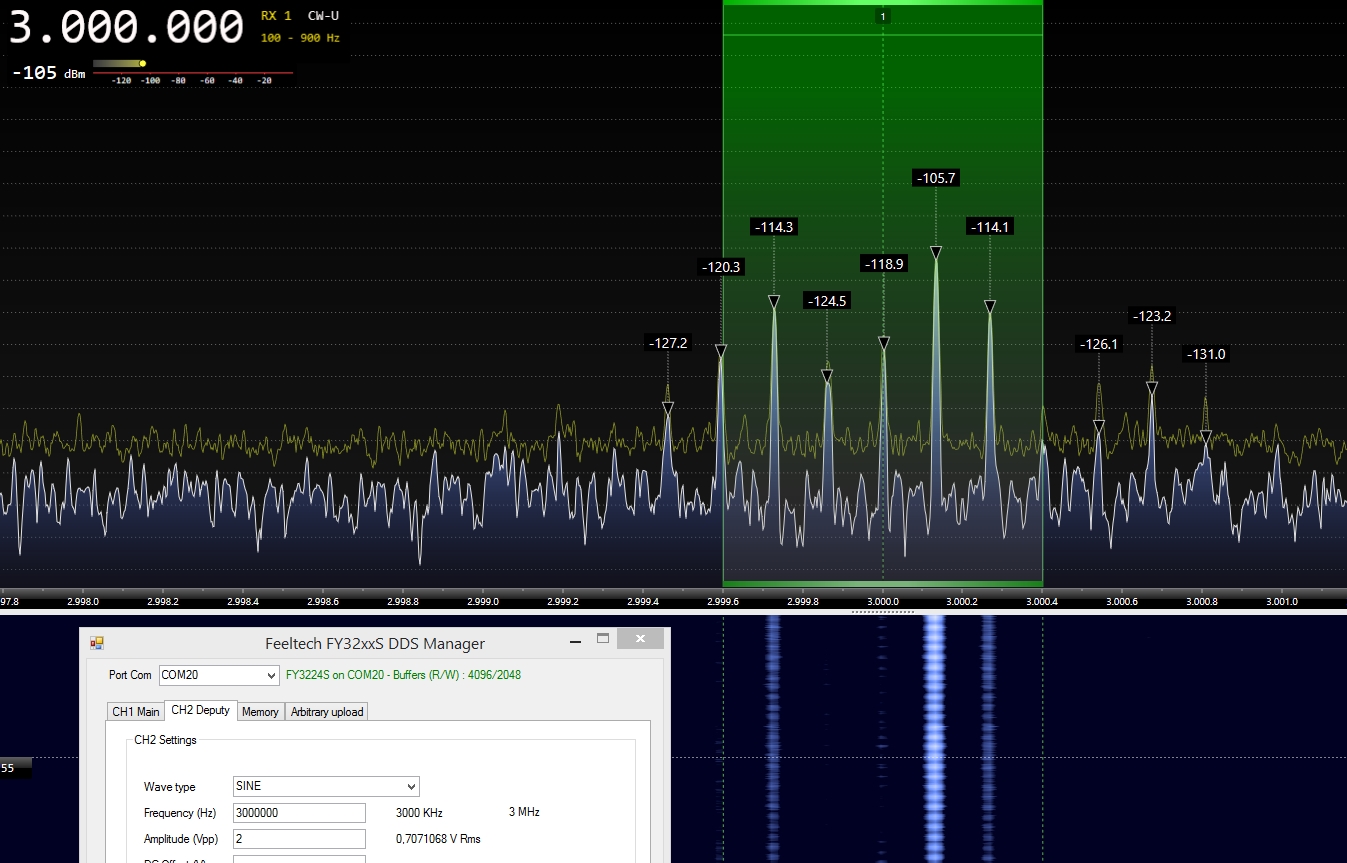

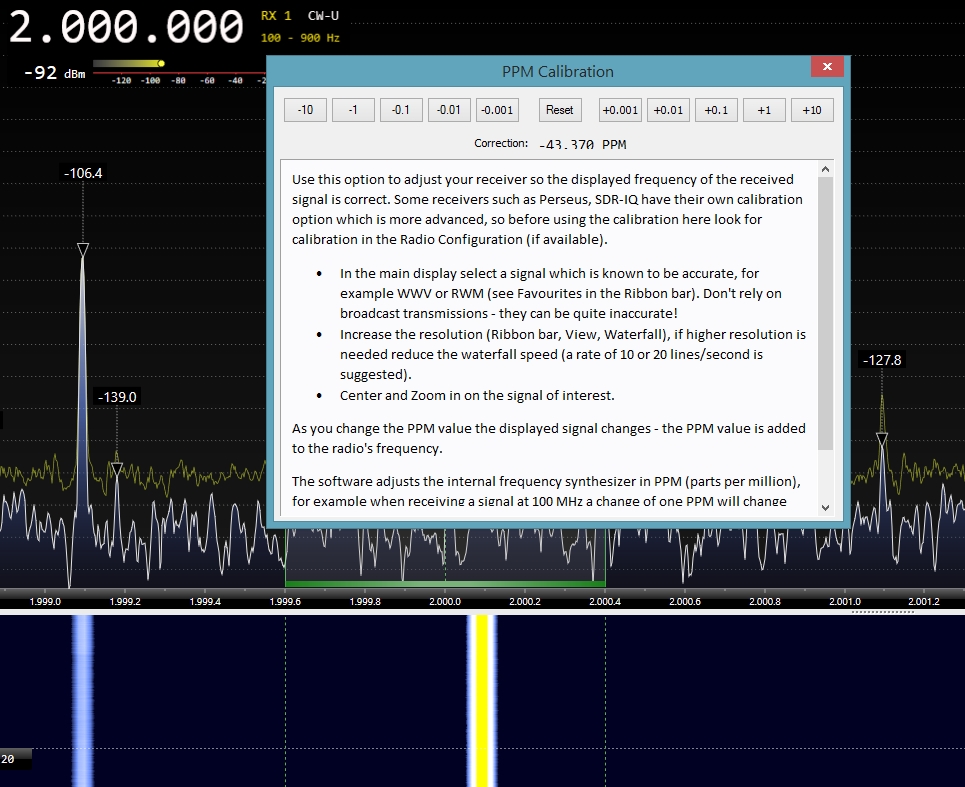

Сдвинутые частоты из-за калибровки, но неудобство в том, что калибровать надо в каждом диапазоне частот. Например откалибровал на 4 МГц, на 2 МГц опять надо калибровать, так что приемники такие конечно НЕ для коррекции выходных частот генераторов, а для общей картинки. DDS генераторы довольно точные, в этом их смысл. Точность частоты: +/-20 ppm. Но бывают неточные встроенные в такие генераторы частотомеры, которые тоже надо калибровать.

Миллионная доля — единица измерения каких-либо относительных величин, равная 1⋅10−6 от базового показателя. Обозначается млн−1, мд или сокращением PPM (от англ. Parts Per Million, читается «пи-пи-эм» — «частей на миллион»).

https://forumupload.ru/uploads/001a/d9/f2/2/t126414.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t13576.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t393647.jpg

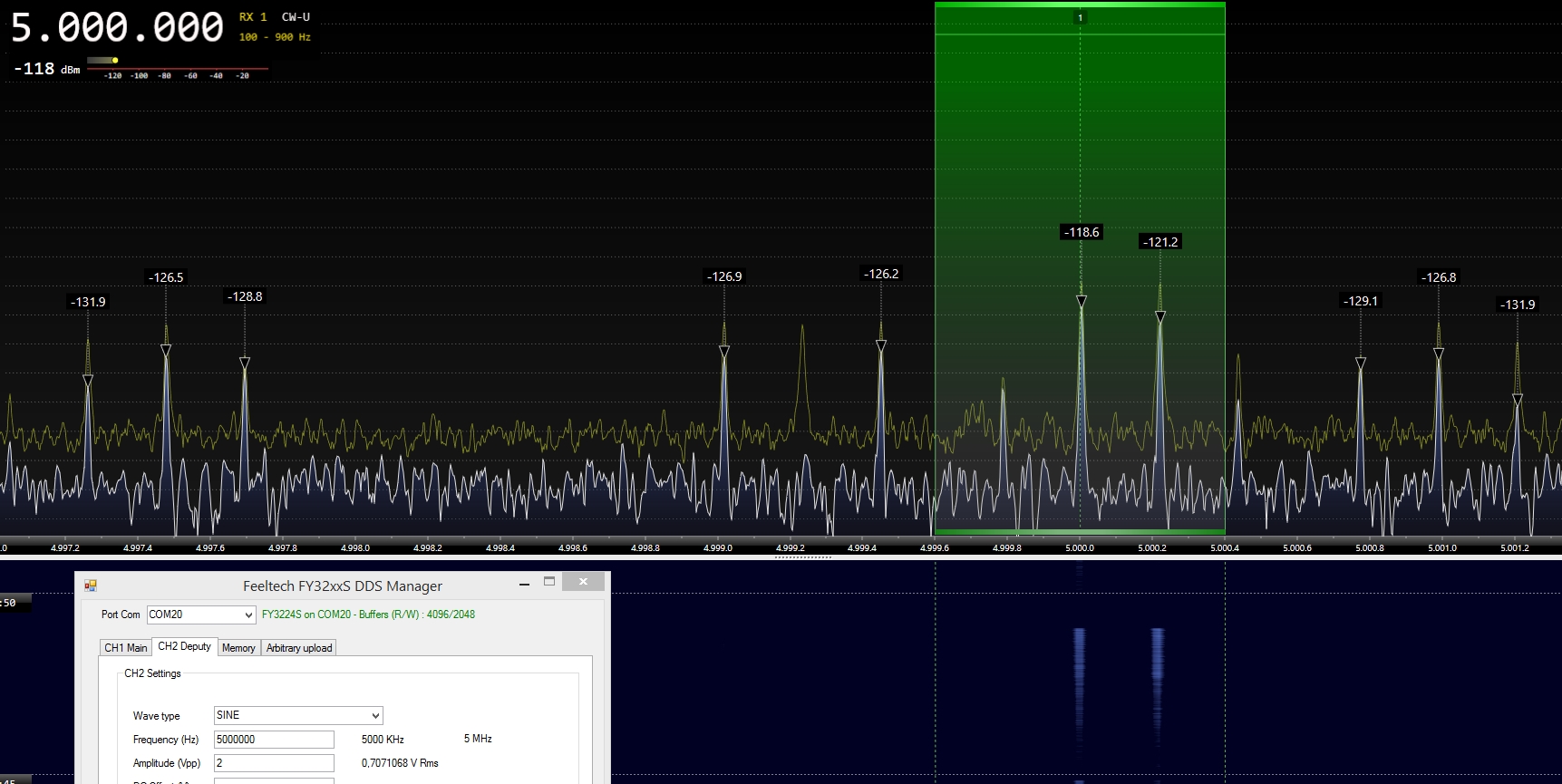

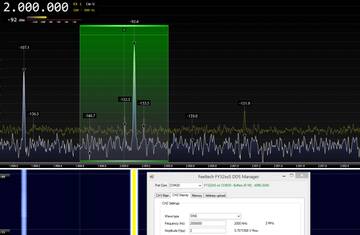

На 2 МГц уже надо калибровать
https://forumupload.ru/uploads/001a/d9/f2/2/t872678.jpg

0

4

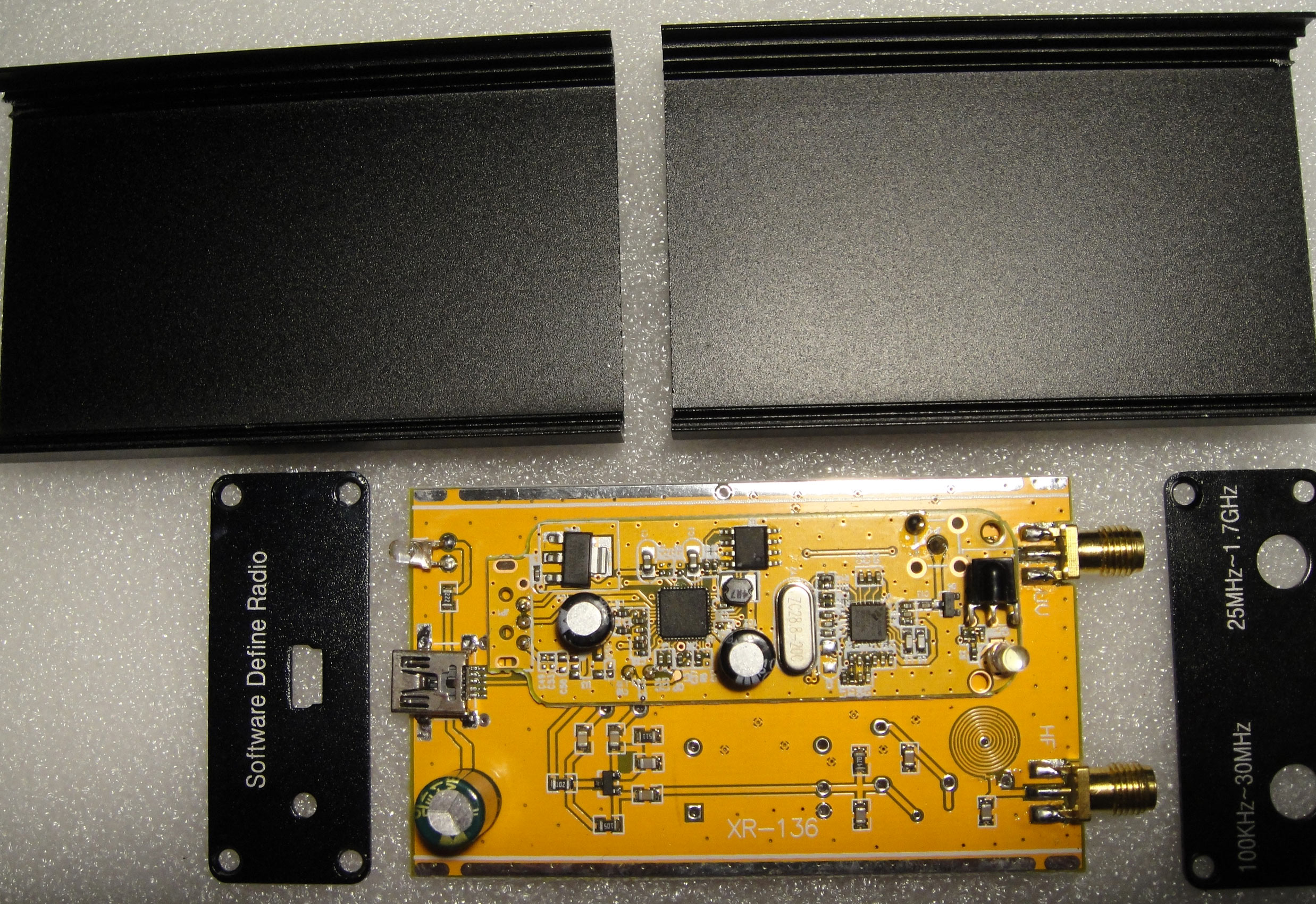

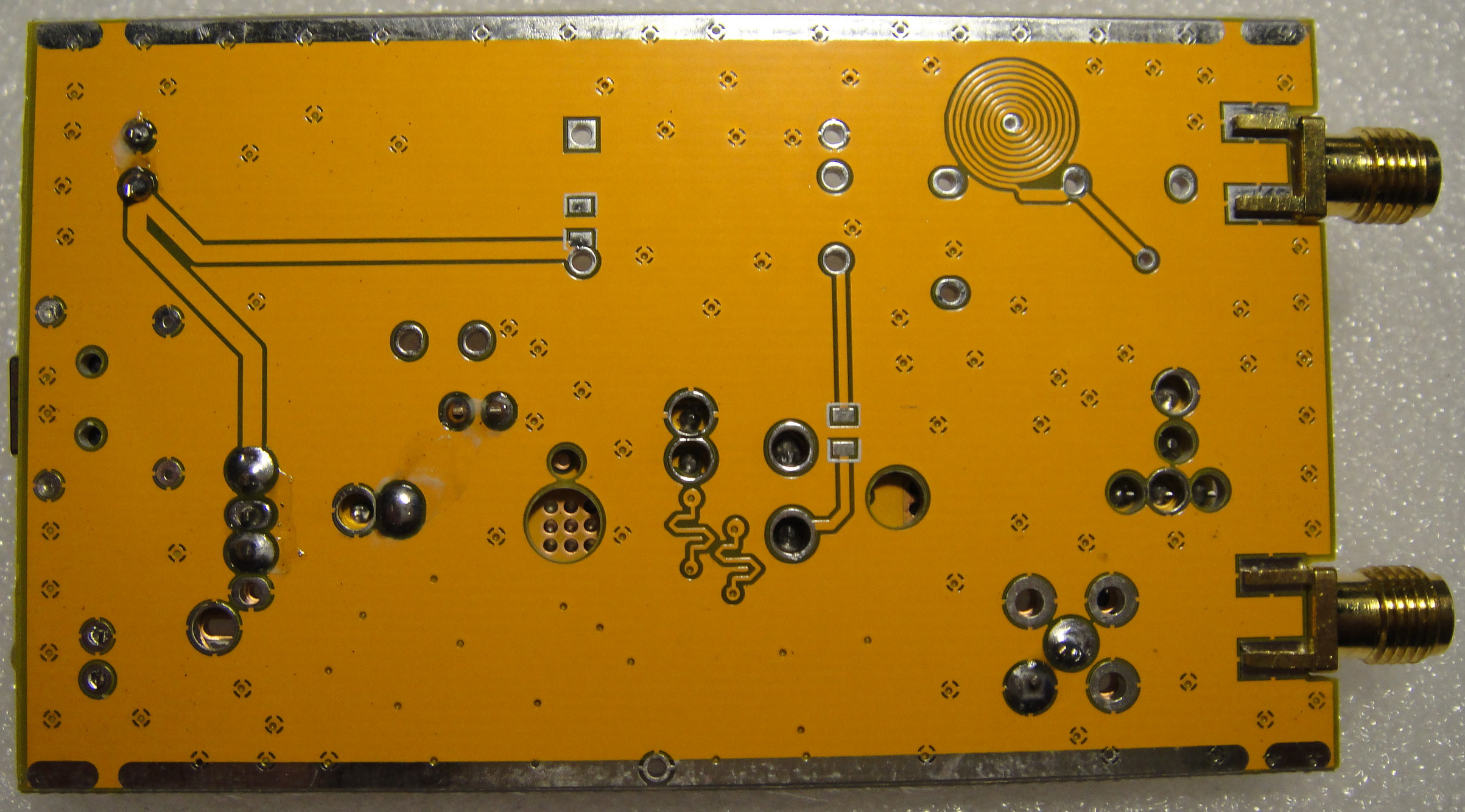

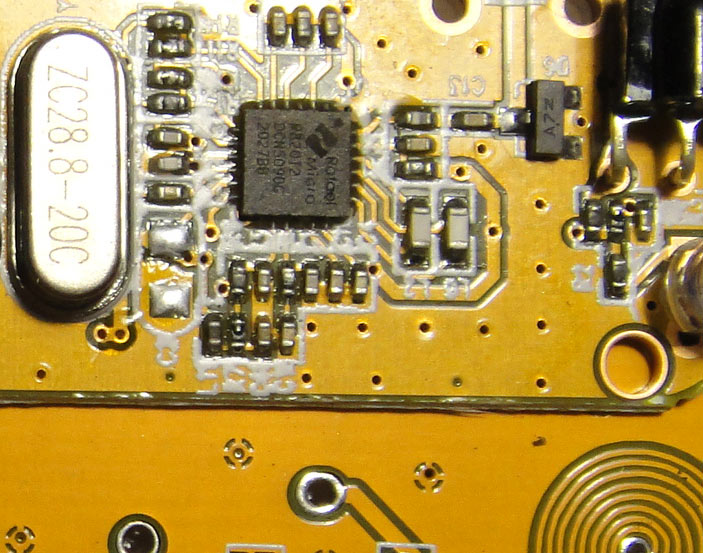

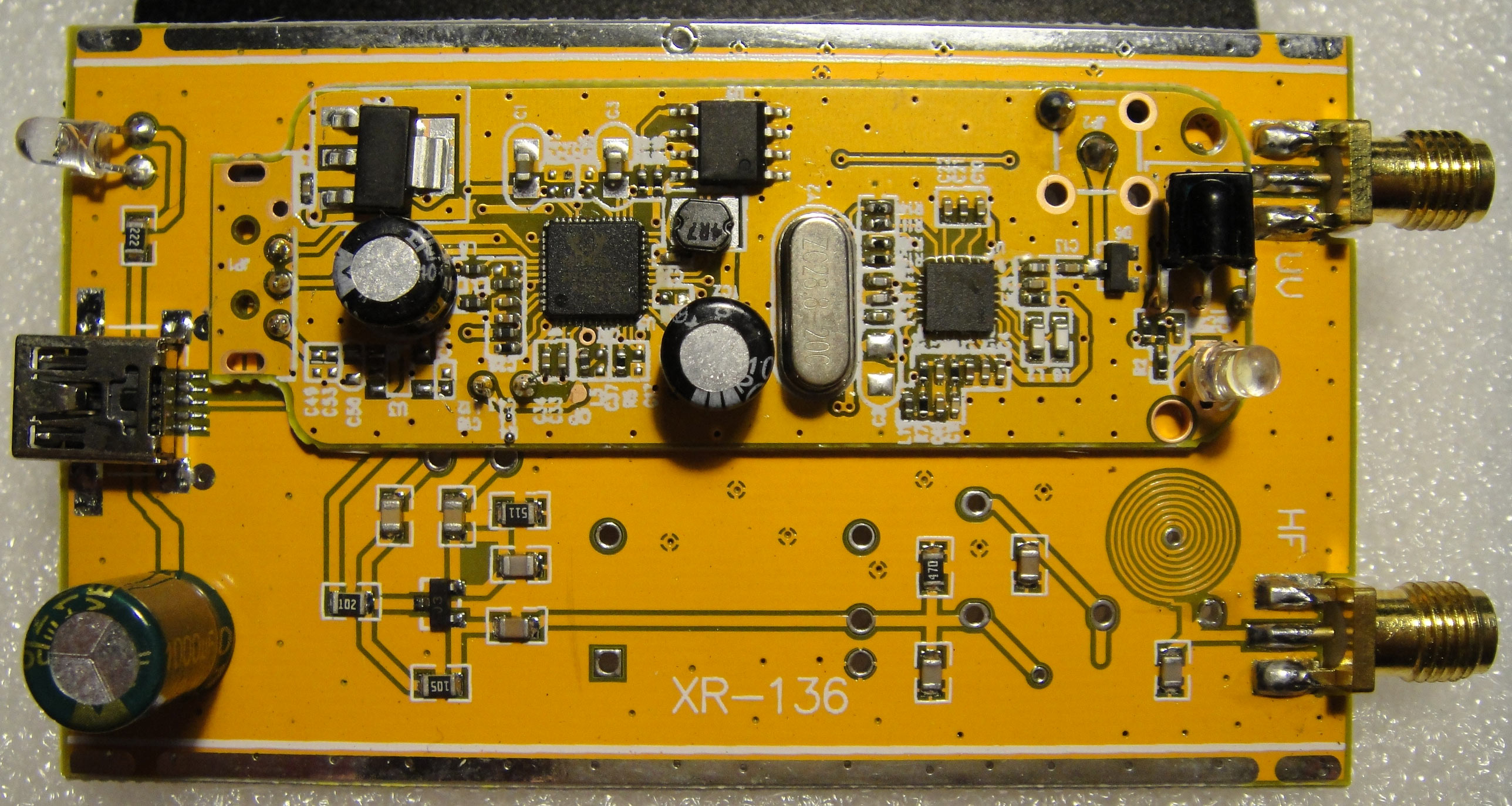

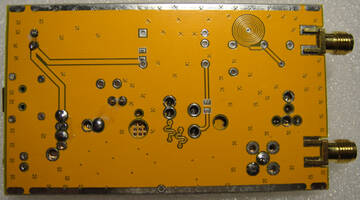

SDR радиоприемник RTL2832U+R820T2, внутри
https://forumupload.ru/uploads/001a/d9/f2/2/t587447.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t460184.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t436589.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t423803.jpg

0

5

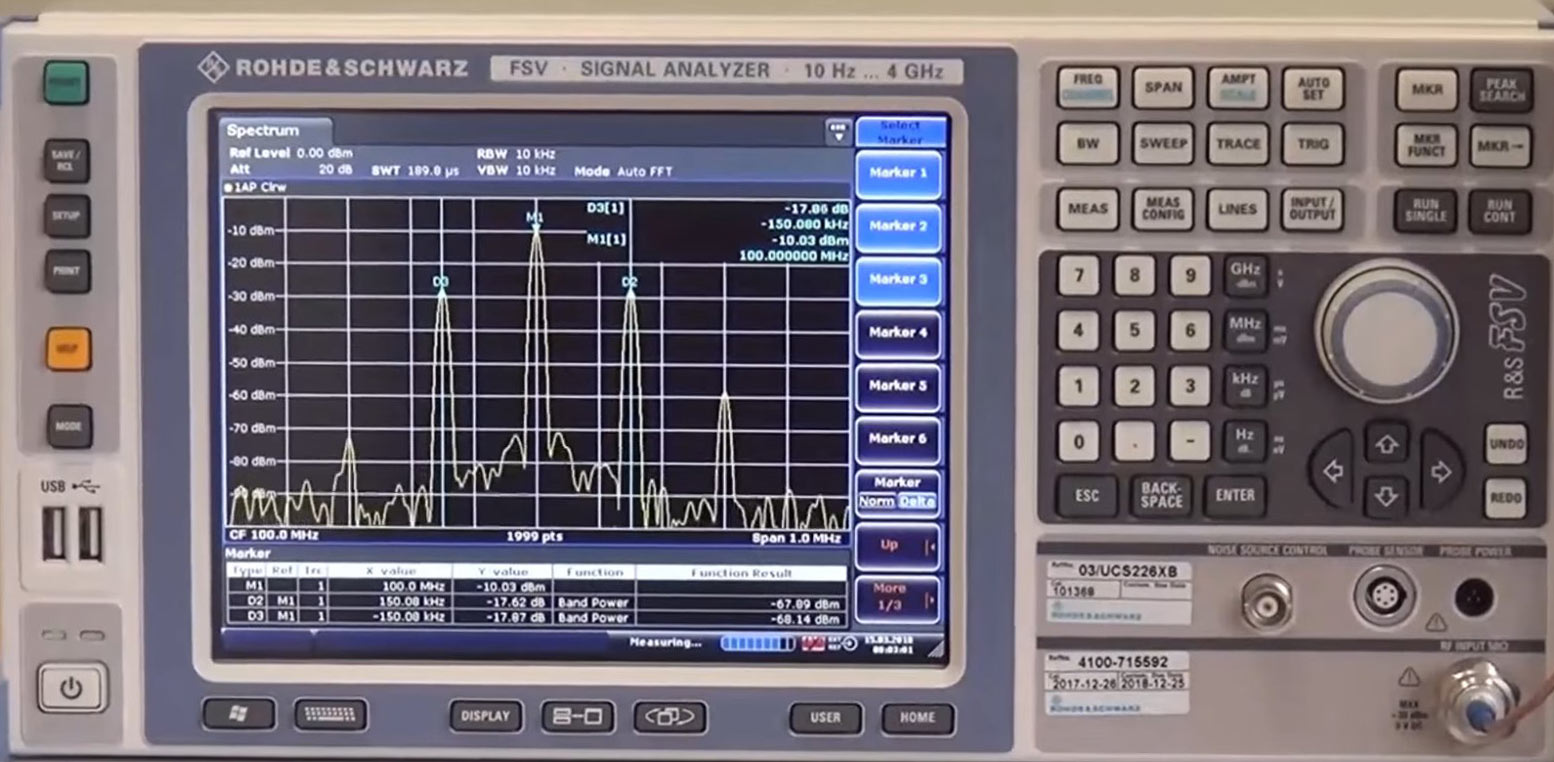

Посмотрел на наикрутейший анализатор спектра "Rohde & Schwarz" за большие деньги
https://forumupload.ru/uploads/001a/d9/f2/2/t934644.jpg

Понятно, что это очень сложный и точный прибор, один из лучших в своем классе.

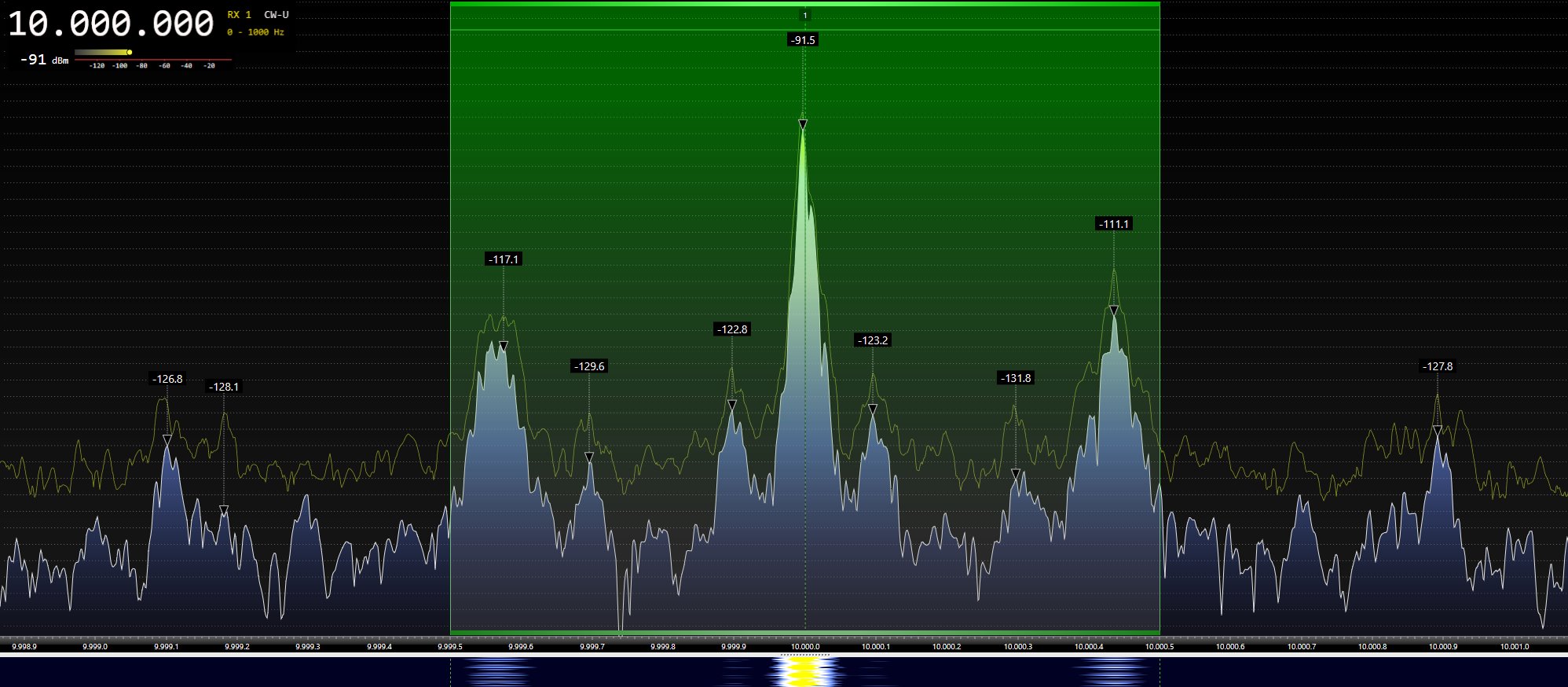

Но если всё это не нужно, а важна лишь картинка с гармониками, для понимания процессов, то никакой особой разницы :flag: Для этого вполне подойдет двухдиапазонный SDR радиоприемник RTL2832U+R820T2. Так ловит его антенна, внутри катушки
https://forumupload.ru/uploads/001a/d9/f2/2/t81760.jpg

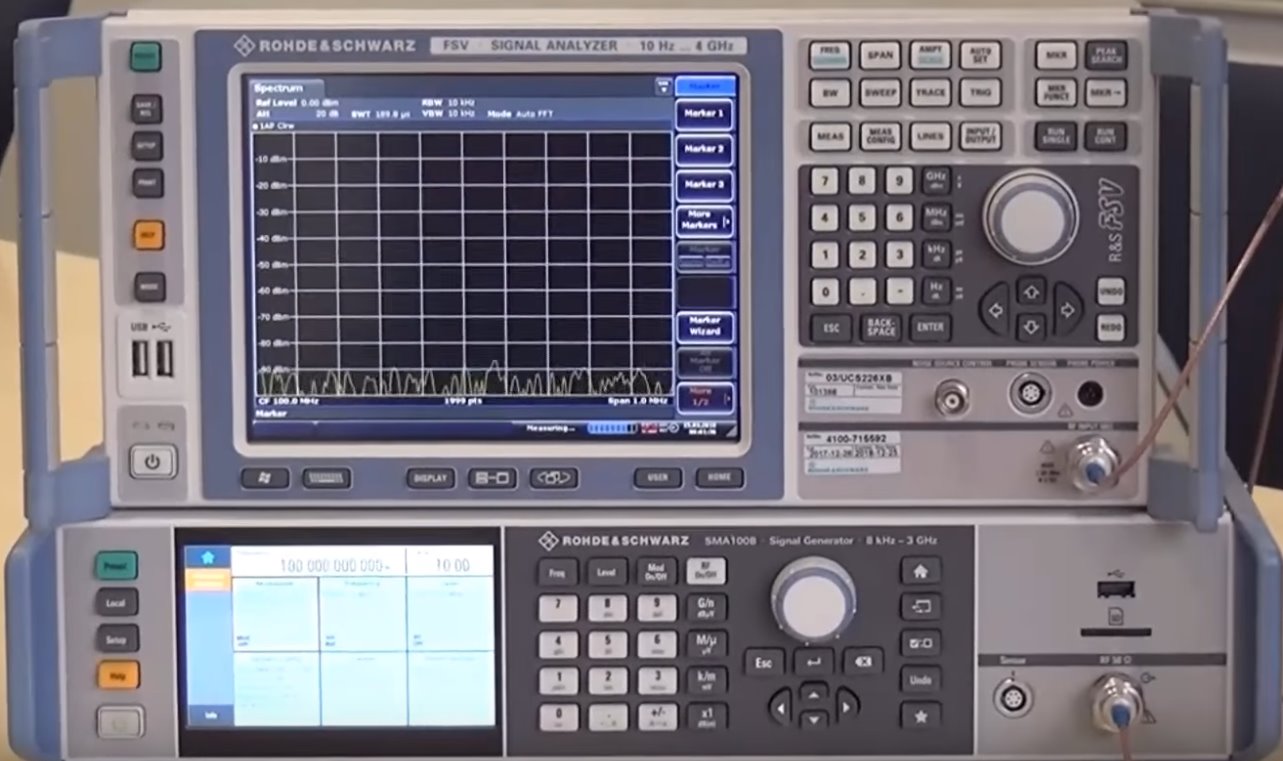

Я не знаю, что там смотрели в "Rohde & Schwarz", очевидно прямой сигнал от генератора "Rohde & Schwarz"
https://forumupload.ru/uploads/001a/d9/f2/2/t820723.jpg

А мне было интересно посмотреть на мою катушку-индуктор и сигнал китайского DDS генератора антенной SDR приемника  :D Как говорится - те же яйца...

К чему это всё? Возможно к тому, что правила сигнала и окружающих его гармоник никто не отменял и качество сигнала от генератора, а также мощность его сигнала, внешних узлов-усилителей, БП (импульсный или трансформаторный), комплектующих, а также конструкция внешних устройств (катушек) - никак не влияют на эти правила. Мы никогда не избавимся от этих гармоник.

0

6

Приехал сегодня SDR-приемник SDRPlay. Он конечно намного лучше того, что в начале темы. Кварц почти не плывет, чувствительность намного выше, из-за этого картинка намного богаче. По традиции пользуюсь программой SDR Console. Попробовал родную SDRuno, что-то совсем не понравилась, перегружена кнопками, в итоге сам сигнал выглядит сжато, плохо видны нюансы.

Вот что показал SDRPlay на гармонике мелатонина (сейчас включен генератор на 22,6 МГц):
https://i.ibb.co/GdL60pd/48-1.jpg

-49dBm
https://i.ibb.co/48Qy4yL/48-2.jpg

Переключил на RTL2832U+R820T2:
https://i.ibb.co/jg0nX4r/48-5.jpg

Видно, как плывет сигнал, требуется калибровка. После прогрева опять калибровка. Неудобно.
https://i.ibb.co/Sd3GfqX/48-3.jpg

-63 dBm с такой же антенной
https://i.ibb.co/mXYyCMB/48-4.jpg

0

7

Владимирович написал(а):

....Приехал сегодня SDR-приемник SDRPlay.......

Есть какие значимые отличия с прежним прибором?

0

8

tehnik631 написал(а):

Есть какие значимые отличия с прежним прибором?

Разницу выше описал, а что там еще хорошего, хз.

0

9

Еще заметил: очень точная калибровка.
https://i.ibb.co/py2YPR0/48-6.jpg

0

10

Посмотрел сейчас приемником гармонику с экранированного цилиндра. Чувствительность у него конечно отличная (антенна не выдвинута), стоит в 40 см от генератора, видит верхнюю гармонику нимесулида (в генераторе 3,76х4 МГц). Наверное коаксиал фонит и сам генератор "слышно".

https://i.ibb.co/GT66b40/28-2.jpg
https://i.ibb.co/dJjdHqR/28-3.jpg
https://i.ibb.co/SVhGPCs/28-4.jpg
https://i.ibb.co/gRMX6Ld/28-5.jpg

Вот так слабо принимает этот же сигнал дешевый приемник RTL2832U+R820T2, еще плывет.
https://i.ibb.co/dDwsCF3/28-6.jpg

0

11

Коаксиал тоже разный. И медной оплёткой, и медной оплёткой и фольгой алюминиевой( комбинированный). От спутниковых  тарелок тоже спуск коаксиал.
ХЗ какой лучше.. :dontknow:

0

12

tehnik631 написал(а):

Коаксиал тоже разный. И медной оплёткой, и медной оплёткой и фольгой алюминиевой

Наверное идеальный с добавлением фольги, можно алюминиевый скотч намотать, но мне уже что-то лень заморачиваться, пообрезаю родные кабели от генераторов, штук 25 валяются лишние. Тут все же важнее, чтобы цилиндры друг на друга не влияли, спрятать ДНК "на иглу, иглу в сундук..." Почти как у Кащея  :D

+1

13

Владимирович написал(а):

спрятать ДНК "на иглу, иглу в сундук..." Почти как у Кащея

:cool:

0

14

tehnik631 написал(а):

ага, и поместить на квадрокоптер, чтоб враги до днк не добрались  :D  , у кощея в утке было...

+1

15

Дмитграп написал(а):

ага, и поместить на квадрокоптер, чтоб враги до днк не добрались    , у кощея в утке было...

И куда нить на высокую гору отнести И и там спрятать.. И вкл-выкл по команде с телефона...

Отредактировано tehnik631 (2021-03-11 16:01:04)
