значит подбирать меандр осхо ???
Spooky2 альтернатива: мои катушки
Сообщений 691 страница 720 из 1580
Поделиться6922020-12-31 21:27:01

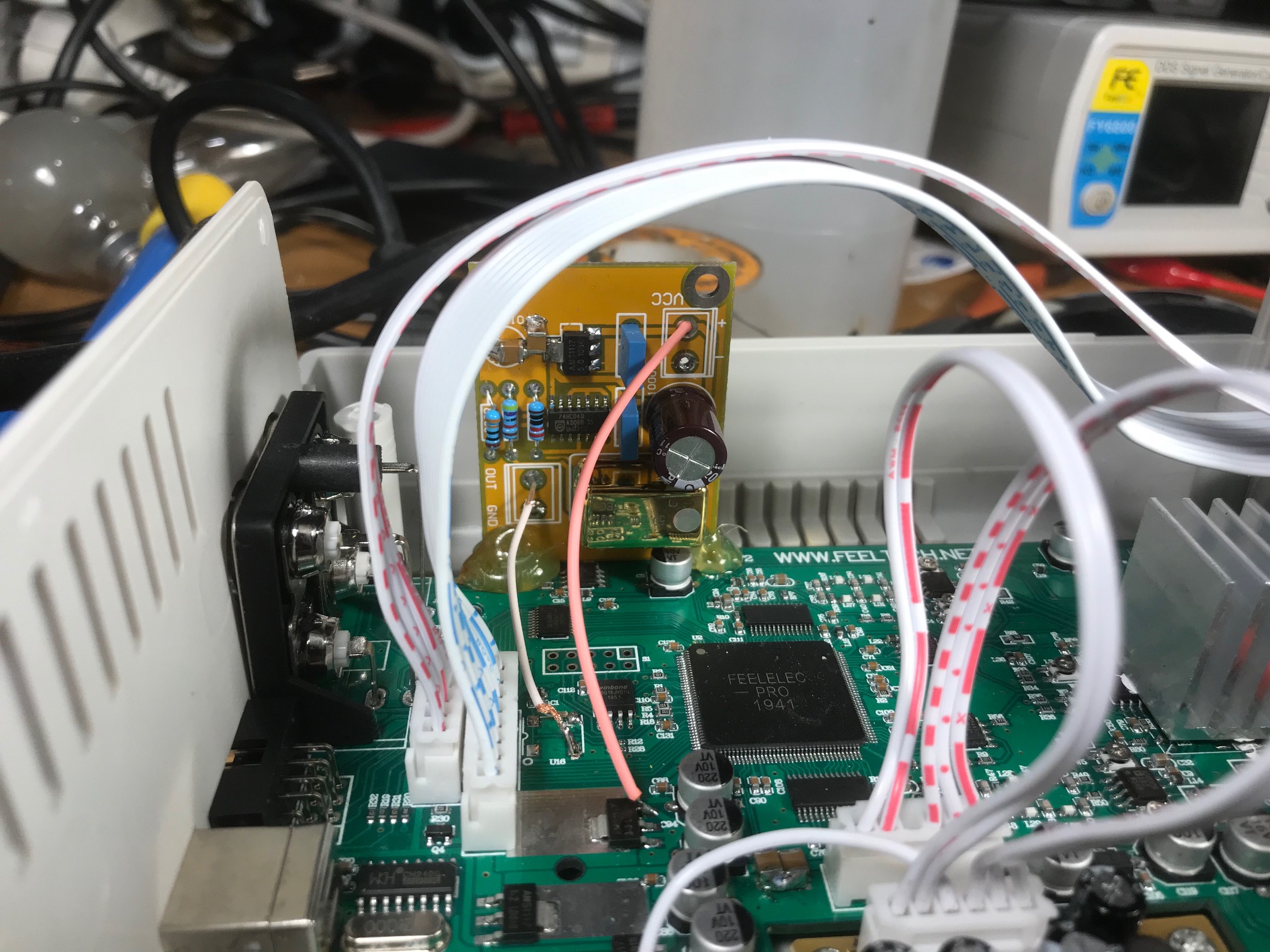

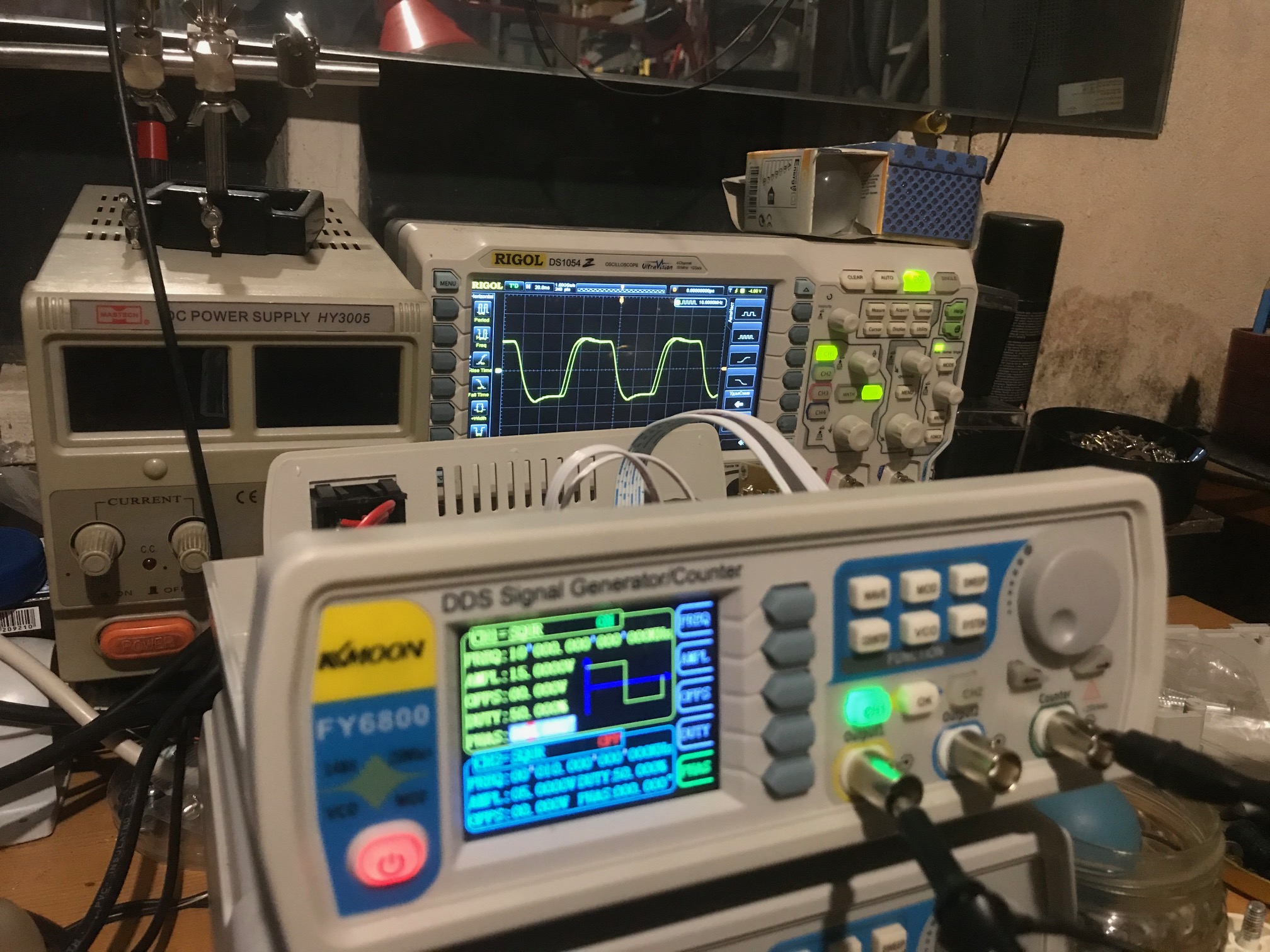

Сегодня пришёл кварц. Брал с той частотой которая в генераторе. Без проблем. Калибровал на 60 Мгц по осц. ( он классом выше чем ген.).
Ещё осталось с БП разобраться. Ген. новый. Теперь буду заказывать для старого. На 60 Мгц частота может плавать 1-2 гц.
Поделиться6932020-12-31 23:13:28
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
значит подбирать меандр осхо ???
Похоже на то. Но можно пока не спешить. Вполне вероятно, что подстройка раз в неделю или месяц будет достаточна.
Я столкнулся с передозом на неточных частотах - ЧАСТОТЫ ВЕЩЕСТВ: наши тесты
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6942020-12-31 23:17:40
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
Сегодня пришёл кварц. Брал с той частотой которая в генераторе.
Не понял. Всем всё пришло, а мне не пришло. Что за хня?
serv64 написал(а):
На 60 Мгц частота может плавать 1-2 гц.
На диапазоне 2-5 МГц всё точно?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6952020-12-31 23:28:16
Владимирович написал(а):
Не понял. Всем всё пришло, а мне не пришло. Что за хня?
На диапазоне 2-5 МГц всё точно?
Заказывал месяц назад. Чем ниже тем точнее. Калибруется по максимальной частоте генератора.
Получил ещё приёмник, ищу прогу!
Поделиться6962020-12-31 23:33:25
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
Получил ещё приёмник, ищу прогу!
Тут толковый сайт - http://rtl-sdr.ru/

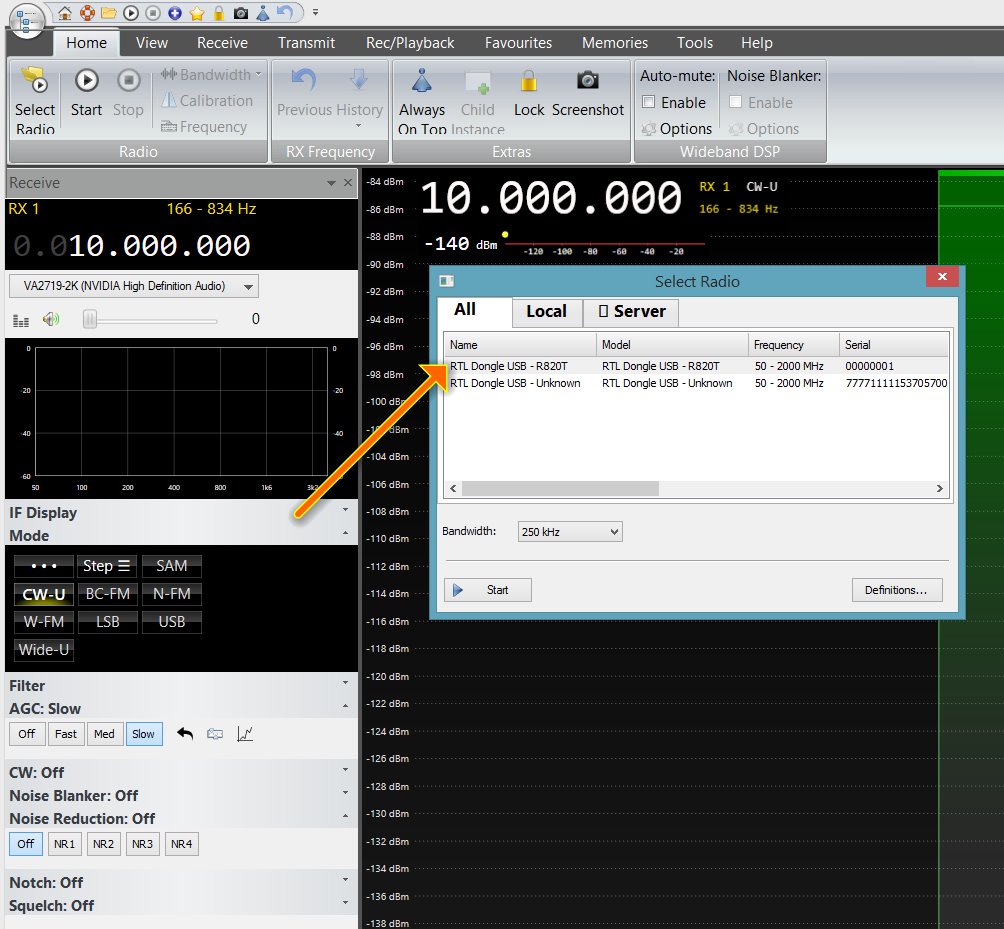

У меня какие-то конфликты, встала только на ноутбук. Поставил родную - https://www.sdr-radio.com/
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6972020-12-31 23:35:17
Какой вы пользуетесь?
Поделиться6982020-12-31 23:42:42
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
Какой вы пользуетесь?

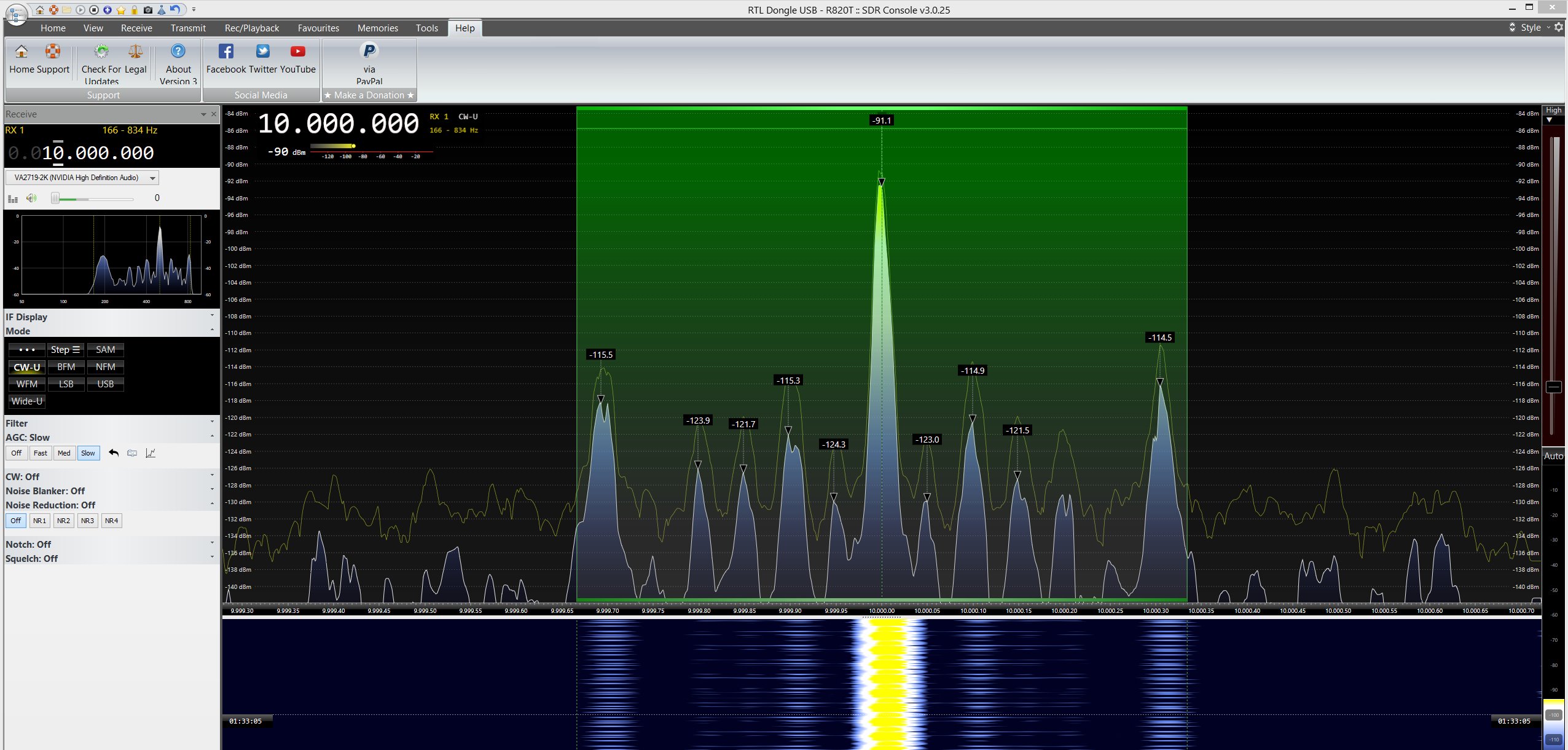

Я пользуюсь отсюда, похоже обновили версию - https://drive.google.com/file/d/1c81T5p … y9uOq/view
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6992020-12-31 23:48:41
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
На х32 забирать отсюда - https://drive.google.com/file/d/1a-syjn … 0nsMs/view
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7002021-01-01 11:50:26
А кто каким приемником пользуется? Я на них как то внимания не обращал, а сейчас глянул на али хорошая штука и их там огромное количество.
Поделиться7012021-01-01 13:44:46
Владимирович написал(а):
Я пользуюсь отсюда, похоже обновили версию - https://drive.google.com/file/d/1c81T5p … y9uOq/view
Спасибо за сэкономленное время. Заказывал такой же как автор , что бы меньше было расхождений.
У меня появилась мысль как откалибровать генераторы , если их три и более без эталона. Могу и ошибаться. Немного нудно , потому что операцию наверно надо будет делать несколько раз.
По максимальной частоте генератора. Сначала калибруем по частотомеру одного гена, затем по частотомеру откалиброванного и по кругу пока показатели не будут совпадать. Это как жпс определяет ваше местонахождение.
Поделиться7022021-01-01 16:07:37
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
SergLv написал(а):
А кто каким приемником пользуется? Я на них как то внимания не обращал, а сейчас глянул на али хорошая штука и их там огромное количество.
Я брал двухдиапазонный RTL2832U+R820T2 - https://www.banggood.com/100KHz-1_7GHz- … amp;ID=224
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7032021-01-01 17:05:22
По поводу перепайки кварцев - в 6900 генераторах без перепайки за сутки частота гуляет в пределах одного герца, это если их не выключать включать по нескольку раз на день... Если у вас один два генератора и есть частотомер то можно и не заморачиваться с перепайкой...
Поделиться7042021-01-01 17:08:49
Sdr приемник получил, но пока не было времени с ним разбираться, могли бы китайцы и положить диск с драйверами, чтоб не шариться по инету...
Поделиться7052021-01-01 19:04:17
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
могли бы китайцы и положить диск с драйверами, чтоб не шариться по инету...

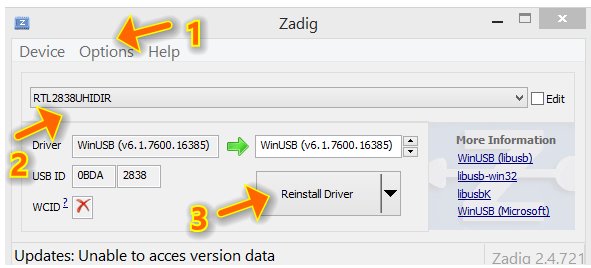

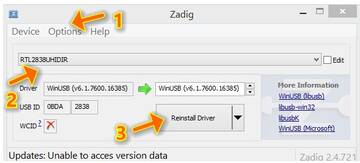

Забыл сказать: чтобы программы увидели приемник, нужен драйвер Zadig, расписано тут - http://rtl-sdr.ru/page/instrukcija-po-u … e-sdrsharp
Скачать - https://zadig.akeo.ie/
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7062021-01-01 20:38:44
У меня так и не удалось подключить драйвера. Комп видит устройство, но при подключении в любой программе слетает драйвер. Win 7 64bit.

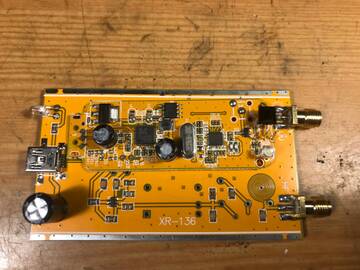

Вскрыл , а там адаптер.
И особо не поспоришь , микросхемы заявленные присутствуют.
Поделиться7072021-01-01 20:58:31
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
У меня точно такой - ЭКСПЕРИМЕНТЫ разные
Драйвер Zadig поставьте, не помню, надо ли перезагружаться - Spooky2: мои катушки
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7082021-01-01 21:13:42
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
По поводу перепайки кварцев - в 6900 генераторах без перепайки за сутки частота гуляет в пределах одного герца, это если их не выключать включать по нескольку раз на день... Если у вас один два генератора и есть частотомер то можно и не заморачиваться с перепайкой...
Я немного задолбался, когда подстраивал 13 генераторов
Выше я спрашивал: у Вас одинаковые частоты на двух каналах?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7092021-01-01 21:46:06
Владимирович написал(а):
У меня точно такой - ЭКСПЕРИМЕНТЫ разные
Драйвер Zadig поставьте, не помню, надо ли перезагружаться - Spooky2: мои катушки
Естественно всё перепробовал и в ручную. Нашёл и древний с 32, такая же фигня. Написал продавцу , буду делать возврат. У меня на обоих генераторах расхождений на каналах нет. У него следующая модель после моих.
Поделиться7102021-01-01 21:48:42
отличаются в пределах 1-2 гц
Поделиться7112021-01-01 21:53:03
Странно
Поделиться7122021-01-01 22:09:10
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
Естественно всё перепробовал и в ручную. Нашёл и древний с 32, такая же фигня.
Порт USB 2.0?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7132021-01-01 22:15:19
Народ предлагаю не зацикливаться на связке NEO7 с генераторами, генератор будет лишним звеном. Надо делать NEO7 + LT1210. Подключаешь NEO к компу, выставляешь частоту, регулируешь на входе LT1210 уровень сигнала ну и все. По гармоникам видно будет, надо пробовать, возможно понадобиться полосовой фильтр. Кстати получается большая экономия в деньгах.
Поделиться7142021-01-01 22:39:10
Дмитграп написал(а):
отличаются в пределах 1-2 гц
извиняюсь ошибся 0.1- 0.2 гц
Поделиться7152021-01-01 22:41:23
померял частоту кварца в спуки генераторе - вообще непонятная какая то 34. 559 800 мгц , таких наверное и близко осхо нет...
Поделиться7162021-01-01 22:43:57
еще подмечена одна закономерность 6900 по мере прогрева частота падает а в спуки растет... и вообще делаю вывод спуки генератор фуфло конкретное
Поделиться7172021-01-02 10:49:29
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
SergLv написал(а):
Народ предлагаю не зацикливаться на связке NEO7 с генераторами, генератор будет лишним звеном. Надо делать NEO7 + LT1210. Подключаешь NEO к компу, выставляешь частоту, регулируешь на входе LT1210 уровень сигнала ну и все. По гармоникам видно будет, надо пробовать, возможно понадобиться полосовой фильтр. Кстати получается большая экономия в деньгах.
Обязательно попробуйте, у меня пока этого нет, но тоже интересно посмотреть, как там GPS работает. Схемку подключения ОТ и ДО конечно желательно бы, чтобы даже чайникам понятно было. Я примерно понял, что ко всему этому нужен свой БП с 12 В питания для LT1210, а также подстроечник для настройки выходной мощности усилителя. Также непонятно, привязана ли работа NEO-7M к программе, или можно цеплять по USB сразу несколько штук и в программе подстраивать и выходить из неё.
Leonid выкладывал свою схему, от неё можно оттолкнуться и всё доработать. Правильно ли я понял, что Vin - это сигнал от генератора? Vout - это идёт на катушку, а второй её конец - на корпус? Rf - это и есть подстроечник?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7182021-01-02 11:22:46
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Кое-что по NEO-7M - http://microsin.net/adminstuff/hardware … rator.html
Простая антенна-диполь для GPS своими руками - https://habr.com/ru/post/486644/
Тут тоже по антенне доработка, ловит в помещении - https://bloganten.ru/gps-antenna-svoimi-rukami/
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться7192021-01-02 11:37:58
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35

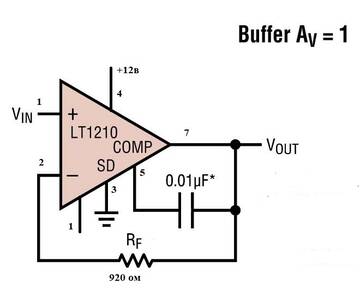

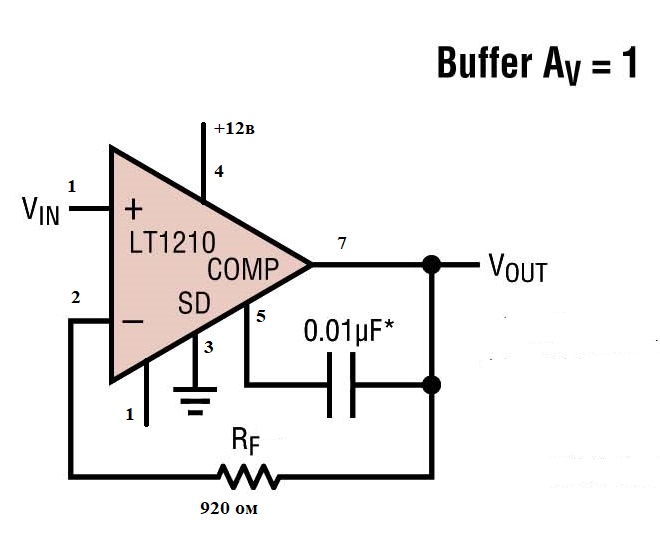

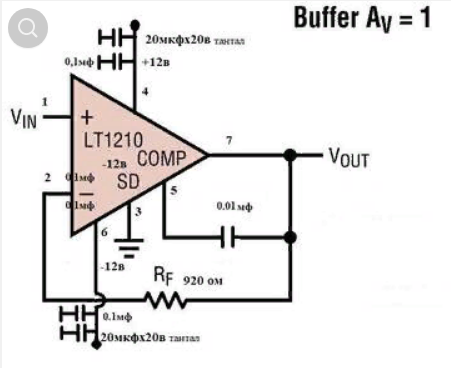

......а второй её конец - на корпус? Rf - это и есть подстроечник?
Этим резистором, походу, регулируют коэффиц. усиления микросхемы( мощность больше-меньше), наверное так.
А регулятор ( типа " Громкость"), на входе этого усилителя.
И питание ей: +12в, -12в, и " земля".. Те. двуполярпный блок питания.
Отредактировано tehnik631 (2021-01-02 11:42:10)
Поделиться7202021-01-02 11:46:33
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Заказал с Китая таких микросхем. Жду.
