241

Дмитграп написал(а):

....оснований сомневаться в его проф навыках нет... Тем не менее из 8 подохли 6...

Ну если до перепайки всё работало, а после нет--стоит задуматься о его проф.навыках.

0

242

У меня ген JDS6600

Я им очень доволен.
Измерял осциллографом,сигнал соответствует установленному на килогерцах.
Более точно сказать не могу т.к. осциллограф одноканальный и показывает 3 знака. =)

0

243

Ник Мудрецов написал(а):

У меня ген JDS6600

Я им очень доволен.
Измерял осциллографом,сигнал соответствует установленному на килогерцах.
Более точно сказать не могу т.к. осциллограф одноканальный и показывает 3 знака. =)

без частотомера в нашем нелегком деле не обойтись  :D

0

244

Дмитграп написал(а):

без частотомера в нашем нелегком деле не обойтись

А какой частотомер предлагаете использовать, если не секрет ? =)

0

245

а тут без вариантов ЧАСТОТОМЕР высокоточный FA-2 BG7TBL

+1

246

ПРивтествую!

Люди , подскажите пожалуйста программу для работы с ГЕНЕРАТОРОМ СИГНАЛОВ JDS6600 по USB, если такая есть в природе. =)

Заранее спасибо.

Хорошего дня, вечера, ночи. =)

0

247

Всё, спасибо, СОФТ нашёл.
У меня диск был в коробке,  УЗБ кабеля небыло.
Китайцы жадины-говядины. =)

НО всё равно нашёл софт тут:
https://joy-it.net/en/products/JT-JDS6600
https://joyiteurope-my.sharepoint.com/personal/onedrive_joyiteurope_onmicrosoft_com/_layouts/15/onedrive.aspx?id=/personal/onedrive_joyiteurope_onmicrosoft_com/Documents/JT-JDS6600/JT-JDS6600.zip&parent=/personal/onedrive_joyiteurope_onmicrosoft_com/Documents/JT-JDS6600&originalPath=aHR0cHM6Ly9qb3lpdGV1cm9wZS1teS5zaGFyZXBvaW50LmNvbS86dTovZy9wZXJzb25hbC9vbmVkcml2ZV9qb3lpdGV1cm9wZV9vbm1pY3Jvc29mdF9jb20vRVZVTEdIb0c3UlpPbHlXNjE1ZjFmTm9CR2h6dDVuTlpuNklYYjJmZmw4RjJiQT9ydGltZT1mV3dYbHFqNzJFZw

0

248

Сегодня получил  fy6900, наученный горьким опытом решил перепайку кварца не доверять никому  :D  , снял с помощью бормашины верх штатного кварца до латунных дорожек естественно сам кристалл спилил тоже, припаял экранированным проводом осхо предварительно подогнав подстроечником амплитуду сигнала до уровня штатного кварца, вышло около 150 ом... на выходные оу прикрепил с пастой большой радиатор 22х22х30 мм , заодно подстроечниками подобрал максимально высокую амплитуду сигнала на выходе... установил охлаждающий куллер от отдельного бп, на штатном на выходе добавил керамику 10 мкф... Как ни странно но все это заработало, и очень даже неплохо - на синусе, не на меандре, при максимальной амплитуде на табло 24 вольта, частота 20 мгц на обычной катушке, 11 витков намотанных на маркере диаметр провода 2 мм, амплитуда измеренная петелькой оциллографа  равняется 1600 милливольт, пик сигнала 13-15 нс...  выходит что выходные оу исскуственно задавлены при настройке генератора, что я и поправил... после часа работы в таком режиме температура радиатора оу 35-40 градусов...  так что при грамотном подходе очень даже приличный генератор 6900, можно брать... сейчас жду на опыты jds6600 , придет раскурочу отпишусь...

+1

249

Круто  :cool: Вы уже квалифицированный специалист.

Дмитграп написал(а):

сейчас жду на опыты jds6600 , придет раскурочу отпишусь...

В JDS6600 кажется отсутствуют подстроечники на выходе, но какие-то есть  :dontknow:
https://i.ibb.co/9b5dzZk/3jp9fmQ.jpg

0

250

Пришел JDS6600, ни одного подстроечника не наблюдается, плюс затерты все маркировки на микросхемах, кварц 24 мгц, буду ковырять  :D

0

251

Заказал в качестве эталона такую платку ($35) с брендовым Б/У OCXO, второй канал работает как мультипликатор частоты, перемычки S1, S0 позволяют умножать опорную частоту 10 МГц:

Джампер функции: JP1 выбор перемычки

S1 = 0,S0 = 0, OUT = 4X
S1 = 0,S0 = M, OUT = 5.3125X
S1 = 0,S0 = 1, OUT = 5X
S1 = M,S0 = 0, OUT = 6.25X
S1 = M,S0 = M, OUT = 2X
S1 = M,S0 = 1, OUT = 3.125X
S1 = 1,S0 = 0, OUT = 6X
S1 = 1,S0 = M, OUT = 3X
S1 = 1,S0 = 1, OUT = 8X

Надеюсь, что удастся к нему прицепить все свои генераторы FY3224S (на частотах 20-80 МГц).
https://i.ibb.co/G7WnMpc/3.jpg

Первый канал позволит работать с генераторами FY6600-6900, если вдруг надумаю их купить.

+1

252

Перепаял 6600 генератор на осхо 26 мгц, гасящий резистор 150 ом, прикрутил большие радиаторы на оу, заработало все сразу, подкрутить на плате нечего  :D  , на 9 мгц меандр катушка петелькой выдает 500 мв...

+1

253

tehnik631 написал(а):

Ну если до перепайки всё работало, а после нет--стоит задуматься о его проф.навыках.

К сожалению вы оказались правы - проф навыки у знакомого не выше моих...

+1

254

Владимирович написал(а):

Круто   Вы уже квалифицированный специалист.

В JDS6600 кажется отсутствуют подстроечники на выходе, но какие-то есть

у меня плата не такая - по два спаренных оу на канал стоят, соотв два радиатора на плате

0

255

Дмитграп написал(а):

у меня плата не такая - по два спаренных оу на канал стоят, соотв два радиатора на плате

Это фото из интернета, возможно мой тоже с изменениями  :dontknow: Стараются китайцы, дорабатывают...

0

256

По перепайке кварца на JDS6600,  то что осхо на 26 мгц по сути не имеет значения, даже чуть рабочий диапазон увеличивается, работает стабильно, но есть одно но - тупо не хватает родного выносного бп генератора - одну катушку на 5 мгц 20 в тянет без вопросов, а вот вторую подключаешь уже заметно экран притухает и через некоторое время ген вырубается, местами каналы менял все так же...   Скорее всего нет запаса в родном бп, как никак осхо в установившемся режиме потребляет от 200 ма и выше, буду колхозить более мощный бп, да и на куллер питание еще нужно, радиаторы греются градусов до 60...

+1

257

частота за ночь работы уменьшилась на 5 сотых герца, думаю это связано с прогревом самой платы генератора, а мож обкатка -притирка-усушка-утруска прошла  :D

+1

258

Общее впечатление по генератору 6600 - не понравился, амплитуда средненькая, подкрутить  :D  нечего, заменить оу непонятно чем - затерты все маркировки, бп слабоват, при выставлении частоты вторая цифра после запятой не всегда и реагирует - крутишь энкодер а показания на частотмере не изм, частота осхо стабильна а самого генератора не совсем - за сутки почему то прибавляется 0.1 гц...
Ладно бы недорогой был бы, так около 80 дол, еще 15 добавить и получше можно взять...

0

259

Дмитграп написал(а):

Общее впечатление по генератору 6600 - не понравился, амплитуда средненькая, подкрутить  :D  нечего

На катушке должно быть ~700 mV, этого вполне достаточно, примерно на 15% больше, чем от FY3224S, но даже FY работает, хотя слабовато.

Дмитграп написал(а):

затерты все маркировки, бп слабоват

БП легко меняется на 3А и больше. Я не менял, он у меня год 24/7 пашет, все катушки на нем проверял. Не очень понятно, почему маркировки затерты, если это заводской генератор. Мне лень его вскрывать, но смысл для производителя что-то затирать, непонятно  :dontknow: Может паленый? На морде JDS6600 указан? Или как счас пишут - CLEQEE?

Расскажите, как работает FY6900 после усиления. Есть сильное воздействие-результат? Я опасаюсь усиливать, т.к. генераторы работают круглосуточно, можно за сутки вместо 1-2 таблеток загнать в организм 5-10, но надо ли к этому стремиться?  :dontknow: Да и при росте усиления растет ЭМ-поле катушки, а это уже облучение и формирование в организме свободных радикалов.

0

260

Владимирович написал(а):

....почему маркировки затерты,...

Менял радиаторы на микросхемах---затёрты названия...

0

261

tehnik631 написал(а):

Менял радиаторы на микросхемах---затёрты названия...

Такая плата?
https://sigrok.org/wimg/4/46/Jds6600-pcb-top-analog.png

0

262

6900  у меня не усиленные а подкрученные  :crazyfun:  , добавилось примерно 100 мв на катушке если смотреть петелькой, получается 700 мв, ну плюс минус как измерить - частота.... Один генератор с катушками отдал на опыты родственнице с условием делиться ощущениями реакциями на него...  Частота тилорон и гиалур к-та, орз-орви-ковид пока к ней не пристает  :D  , суставы практически перестали болеть, негатива не замечено пока....

+1

263

Владимирович написал(а):

Такая плата?

да, точно такая плата...

0

264

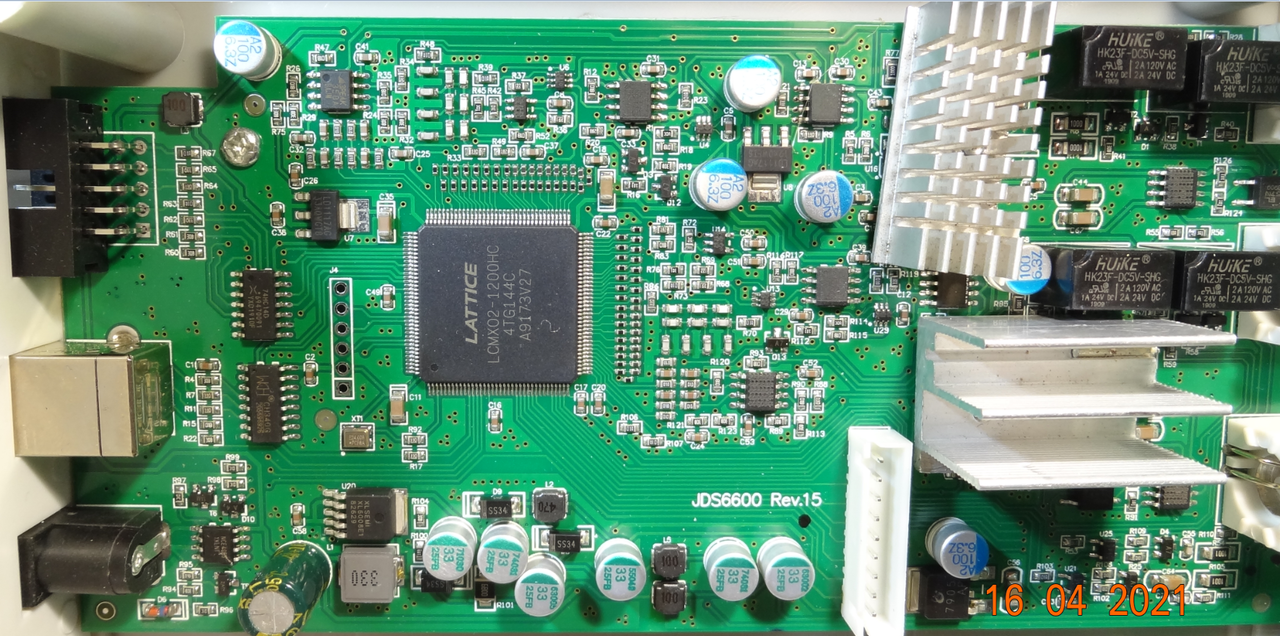

Вот:
https://forumupload.ru/uploads/001a/d9/f2/41/t654896.png
Названия под радиаторами затёрты.

+2

265

В 10-й ревизии стояли 3001.
https://i.ibb.co/ZNfTCbm/1-2.jpg

0

266

блок питания поставил от спуки генератора, он там на 2 а, а на родном 1.2 а

0

267

Четные-нечетные :yep:
https://i.ibb.co/4mXnbDX/image.jpg

+2

268

оу пока перепаивать не буду, тк на 3224 после перепайки на 3092 они норм не работали, амплитуда резко просаживалась с ростом частоты...

0

269

tehnik631 написал(а):

Названия под радиаторами затёрты.

Похоже хитрые китайцы санкционные американские детальки ставят. Прямые поставки... из Гонконга через Вьетнам  :D Или ночная смена (по другим накладным)  :rofl:

+1

270

Поставил в 6600 отдельную плату питания sanmim , была под рукой 5в 2а , судя по картинке на осцил джиттер стал меньше, вот только хорошо это или плохо не знаю  :D

+1
