Выходит что по соотношению цена качество амплитуда недорогой осхо лучший генератор 6900, главное при перепайке кварца с кривыми руками товарищей не подпускать, ну еще желательно заменить на более мощный бп тк родной на пределе...
Дешевый генератор вместо Spooky2
Сообщений 301 страница 330 из 987
Поделиться3022021-04-25 14:50:55
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Сегодня переносил JDS6600 на стол для проверки магнитных полей всех катушек (в чистом месте), внутри корпуса что-то катается
Пришлось вскрыть.
Кондер на 12 В отвалился
Пришлось заменить.
Кнопку включения можно было бы заменить на тумблер, но что-то стало лень, я думал, там попроще
Результат года работы 24/7, перегрев.
ОУ тоже затерты. Радиаторы менять.
БП у меня на 2А.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3032021-04-25 21:54:26
У меня все генераторы работают без верхней крышки, на всех стоят кулера, где большие где маленькие 40 на 40 мм, запитаны от отдельных блочков 9 вольт чтоб меньше шумели...
Поделиться3042021-04-25 22:01:18
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
У меня все генераторы работают без верхней крышки, на всех стоят кулера, где большие где маленькие 40 на 40 мм, запитаны от отдельных блочков 9 вольт чтоб меньше шумели...
Считаю температуру в 60+ градусов не критичной
(хотя не измерял, может там и меньше) Все эти полупроводники рассчитаны на 100+ градусов, паять феном вообще можно при 440
На моих фотках выше скорее показатель качества лаковых покрытий плат и дешевых кондеров. Такое редко встретишь на материнских платах и видеокартах, а там температуры намного выше, в видеокартах бывает 90 и норм
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3052021-04-26 09:43:08
Опять же генератор 6600 . Если так посмотреть то подобные генераторы не планировались разработчиком на режим работы 24/7 , отсуствие термопасты под радиаторами тому подтверждение, да и сами радиаторы хиленькие... Не такая уж и большая плата за охлаждение - вентилятор и блочек питания в сумме около 3 долл на али...
Поделиться3062021-04-26 10:21:54
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
вентилятор и блочек питания в сумме около 3 долл на али...
Китайские кулеры - барахло, через несколько месяцев работы 24/7 начнут шуметь, медная втулка быстро расшатается, а мне их ставить 15+ штук, дополнительный геморрой с обслуживанием. Проще дырок по бокам насверлить и пару больших бесшумных поставить А если пойдут в дело другие катушки, то генераторы будут стоять холодные, при 20В.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3072021-05-01 14:24:29
Сегодня раскурочил очередной 6900 , все делал как и с предидущим только по питанию усовершенствование - два стандартных бп в параллель плюс на выходе 44 мкф 35 вольт танталовые конденсаторы... работает нормально, на 5 мгц петелькой в катушке 700 мв, интересно другое - при повышении частоты до 10 мгц амплитуда не проседает, те же 700 мв, без нагрузки катушки 23.8 вольта, значит таки родные бп хиленькие, без запаса... на подходе стабилитроны 5.1 и 5.6 вольта...
Поделиться3082021-05-02 19:45:55
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
при повышении частоты до 10 мгц амплитуда не проседает, те же 700 мв, без нагрузки катушки 23.8 вольта, значит таки родные бп хиленькие, без запаса...
Отлично, есть куда стремиться
Невзирая ни на что остаюсь при своем мнении, что базовые значения любого китайского DDS генератора оптимальны для передачи частот веществ. Чем проще решение, тем надежнее. Но если по каким-то причинам перестают удовлетворять обычные индукторы на 10 витков, то есть интересные решения, позволяющие усилить сигнал в несколько раз, без применения внешних усилителей и полной переделки генераторов. Проверено опытным путем. Несколько веществ сработали за очень короткий промежуток времени, при этом генераторы (заводские) холодные, частотный диапазон от 60 МГц (умножение частоты рисунком). Лень с некоторых пор расписывать подробности для молчунов и прохожих, кому интересно, разбирайтесь и пишите, иначе форум без вас помрет.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3092021-05-02 22:39:01
Если честно не хватает ума
и времени на опыты с генераторами, но все что ни происходит - к лучшему, осваиваю пайку термовоздушной станцией
Поделиться3102021-05-03 19:34:20
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Если честно не хватает ума
Как оказалось - большого ума и не требуется Но самое ценное в этом деле: побольше читать-смотреть и обложиться разными измерителями и калькуляторами (даже осциллограф не особо поможет), проверять самые идиотские идеи на практике, на разных людях, всё записывать, тогда пазл легче собрать
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3112021-05-03 19:36:22
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
осваиваю пайку термовоздушной станцией
Держите фен подальше от пластиковых компонентов. Я уже лоханулся, почти сдул кнопку включения в Спуки, вовремя заметил, работает
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3122021-05-03 20:18:38
Человек с 20 летним опытом работы сдул мне кварцы, да так что никто теперь запустить генераторы не может, а вы тут за какую-то там кнопку говорите
Поделиться3132021-05-03 20:34:47
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Человек с 20 летним опытом работы сдул мне кварцы, да так что никто теперь запустить генераторы не может, а вы тут за какую-то там кнопку говорите
Но самое крутое (можно сразу диплом выдавать) - отреболить банку памяти (перекатать шары), заменить память в видеокарте
Это реально трудно, я как-то неделю повторял одну и ту же операцию и всё время получался брак, это только на видео кажется, что просто. Но получилось
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3142021-05-10 13:12:17
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Отремонтировал таки генератор FY3224S, тут писал - Дешевый генератор вместо Spooky2
Идиотизм, просто перепутал провода GND для 12 и 5 В и еще один провод Завелся после сброса на заводские настройки нажатием перед включением PARM-стрелка влево. Выскочили сохраненные в памяти частоты и настройки.
Неплохие блоки питания на замену (старый сдох), дешевые и похоже корейские, всё нормально работает.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3152021-05-24 20:19:37
Дошли шаловливые руки до очередного нового 6900 , слегка был неприятно удивлен - на плате следы перепайки оу и двух индуктивностей, ну да ладно, осхо встал и работает норм, решил поставить опыт по перепайке оу 3002 на 3092 - хоть и паял термовоздушным феном второй раз в жизни справился не хуже китайцев , правда результат не порадовал - на частоте до 1 мгц да нагрузку лучше держит не так проседает амплитуда, а вот на 5 мгц амплитуду больше 5 вольт не держит, на экране осцил рисунок уходит ниже нуля... короче либо левые 3092 либо какое то несогласование по цепям питания-усиления... перепаял обратно 3002 - все работает, без нагрузки (только сам осцил) на 5 мгц амплитуда 24.2 вольта, это подкрученный, в стандарте 22 вольта... как то так
да еще забыл блок питания 4 а 5 в на выходе тантал 44 мкф
Поделиться3162021-05-24 20:45:35
еще заметил, чисто субьективно - с более мощным бп картинка на осцил более стабильна, те меньше джитер, хотя он все же есть...
Поделиться3172021-06-03 13:45:20
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Не знаю, в чем подвох, но максимальную версию FY8300S 3-х канальный отдают по акции (предзаказ) за $79,99, пришлось заказать - Ссылка
Один огромный недостаток - американская вилка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3182021-06-04 16:36:03
Предложение заманчивое, но у данного генератора FY8300S кажется есть недостаток.
Выходное напряжение для частот >5 Мгц составляет всего 5 вольт.
Или может быть я неправильно понял приведенные технические характеристики.
Поделиться3192021-06-04 16:51:56
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35

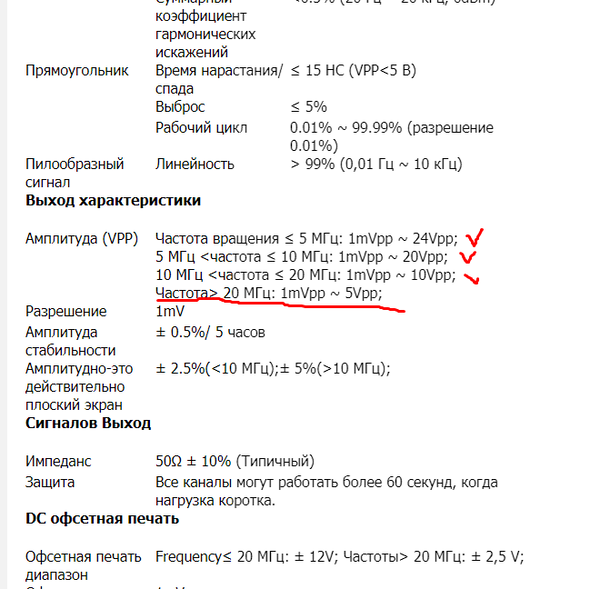

Вот данные на него:
Поделиться3202021-06-04 16:56:24
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Когда-то посматривал на него, но не купил из-за непоняток с напряжением на выходе.
Поделиться3212021-06-04 17:04:31
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Petrias написал(а):
Выходное напряжение для частот >5 Мгц составляет всего 5 вольт.
Или может быть я неправильно понял приведенные технические характеристики.

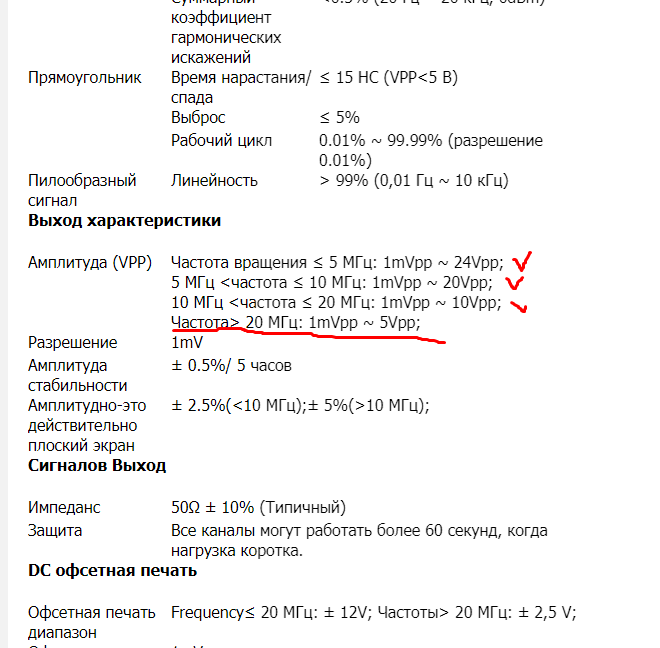

Если внимательно посмотреть его же характеристики, но у разных продавцов, то будет так - Ссылка
FY8300S, забыли дописать про 5-10МГц=1mVpp~20Vpp
Точно такие же характеристики у FY6900. У всех генераторов амплитуда понижается после 10 МГц. Но обычно до 20 В предельная амплитуда, а тут при <5 МГц = 24 В, дополнительный бонус, как и у FY6900
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3222021-06-04 17:09:52
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Питание как у всех, наличие кулера под вопросом. Программа управления такая же страшная, как у FY6600
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3232021-06-04 20:50:39
Кварц какой там стоит?
Поделиться3242021-06-04 20:55:06
Посмотрел на фото - 10, по нему сразу два вопроса - первый штатный бп точно под замену, или ставить дополнительный двухполярный, второе как при таком расположении оу на плате накрыть их нормальным радиатором?
Поделиться3252021-06-04 20:59:49
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Посмотрел на фото - 10, по нему сразу два вопроса - первый штатный бп точно под замену, или ставить дополнительный двухполярный, второе как при таком расположении оу на плате накрыть их нормальным радиатором?
Тоже думаю над заменой питания. Кулер вроде бы уже стоит. Радиатор также наискосок ставить
По какой кстати линии они больше жрут, по 5 В или по 12?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3262021-06-04 21:52:29
думаю по 12, в этих новых 8300 как то шаг назад конструктора сделали, во всех моих 6900 используется только 5 вольт с бп, а преобразователь в 14 вольт на плате стоит уже... радиатор придется выпиливать дремелем из большего по размеру и подгонять по месту... наверное закажу себе на пробу
Поделиться3272021-06-04 21:58:46
Petrias написал(а):
Предложение заманчивое, но у данного генератора FY8300S кажется есть недостаток.
Выходное напряжение для частот >5 Мгц составляет всего 5 вольт.
Или может быть я неправильно понял приведенные технические характеристики.
такие же на бумаге характеристики у 6900, до 20 мгц амплитуда плавно снижается, а после 20 релюшка переключает в режим 5 вольт...
Поделиться3282021-06-04 22:02:33
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
такие же на бумаге характеристики у 6900, до 20 мгц амплитуда плавно снижается, а после 20 релюшка переключает в режим 5 вольт...
Похоже надо будет резистор как на цилиндре ставить, 30-40 Ом Или умножение на 4.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться3292021-06-04 22:04:56
на катушках лучше всего работают в диапазоне 5-9 мгц без резисторов...
Поделиться3302021-06-05 11:02:13
Заказал и я себе на пробу, в чем прикол не пойму, с американской вилкой в два раза дешевле? Может он тупо на 110 вольт? Ну так мне все равно плату бп менять
