По балунам подсказали еще один вариант, как раз для китайских DDS генераторов и катушек - https://x-faq.ru/index.php?topic=4578.m … #msg215755
"Теперь мы плавно подошли к пониманию необходимости применения балунов-трансформаторов, а заодно и усилителей.
Начнём с генераторов сигналов произвольной формы как таковых, то есть у которых выходное напряжение 20Впп на ХХ и выходное сопротивление 50Ом. Это обеспечивается включением резистора 50Ом последовательно с выходным разъёмом, то есть в режиме согласования нагрузки с выходным сопротивлением генератора (50Ом) напряжение на нагрузке будет не 20Впп, а 10Впп. А максимальная выходная мощность на ней - 0, 5Вт. Для нагрузки 25Ом - примерно 0,25Вт и т.д. Ток при этом никогда на превысит ста милиампер.
У двухканальных генераторов есть правда возможность при работе в синхронном режиме, когда первый канал ведущий, а второй ведомый, выходное сопротивление генератора сделать равным 25ОМ со всеми вытекающими, то есть в согласованном режиме выходную мощность сделать равной 1ВТ. Но только в согласованном или близком к нему.
Вот именно для этого нам потребуется набор согласующих трансформаторов для наших катушек. Желательно, чтобы при этом выходная линия была бвухпроводной с высоким коэффициентом симметрии.

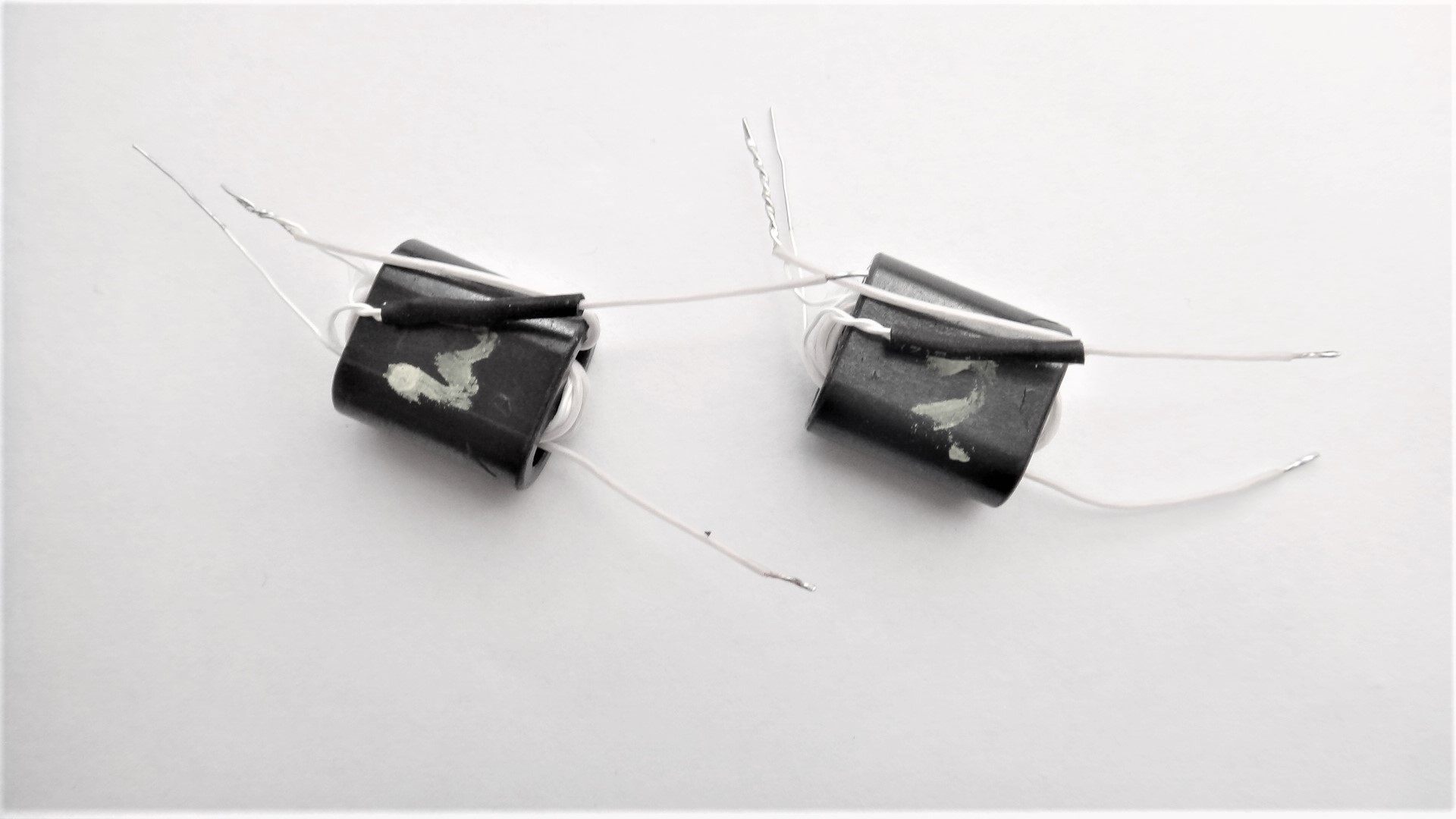

Выношу на суд свою конструкцию балунов на базе духдырочного сердечника, трансдуктора, фирмы Амидон-Микрометалл BN43-202 14х13х7,5мм - проблем купить в рунете и не только нет, который легко вписывается в корпус китайского видеобалуна.

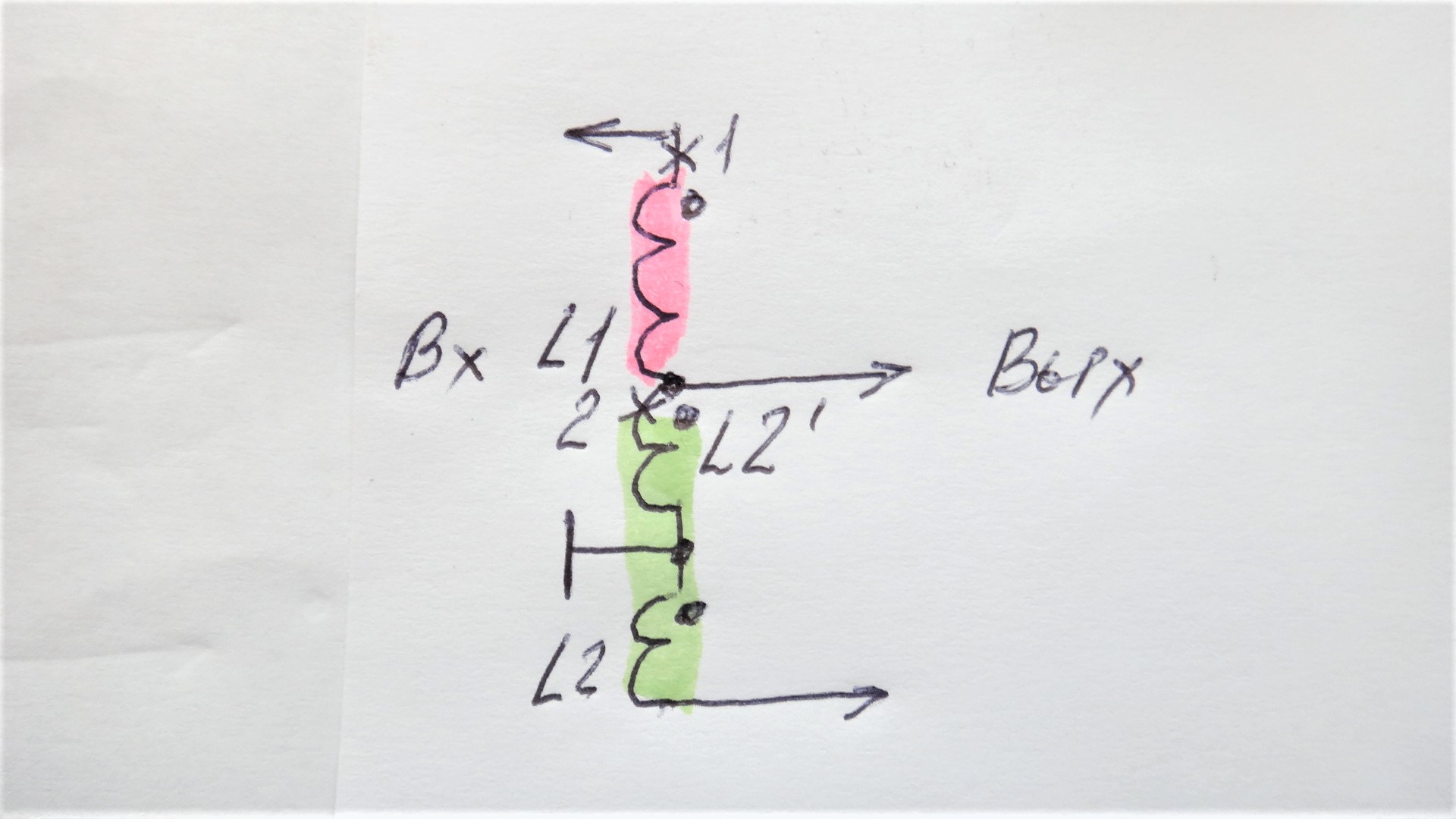

Схема показана на рисунке. Коэффициенты трансформации напряжений :1,5, :2 и :3, Что соответствует трансформации сопротивлений :2,25, :4 и :9. Конструкция разработана из условий, что нижняя граничная частота не более 150-200кГц и число витков целое.
Общее число витков L1+L2' равно 12. Обмотка L2 и L2' (зелёное выделение) это скрутка из двух проводов, оставшаяся часть обмотки (розовое выделение) простой изолированный провод.
Для К=1,5 L1+L2'= 4, для К=2 - 3 и для К=3 - 2 витка соответственно.
Скрутка необходима для сильной электрической связи между половинками обмотки L2, то есть для высокой симметрии выходного сигнала.

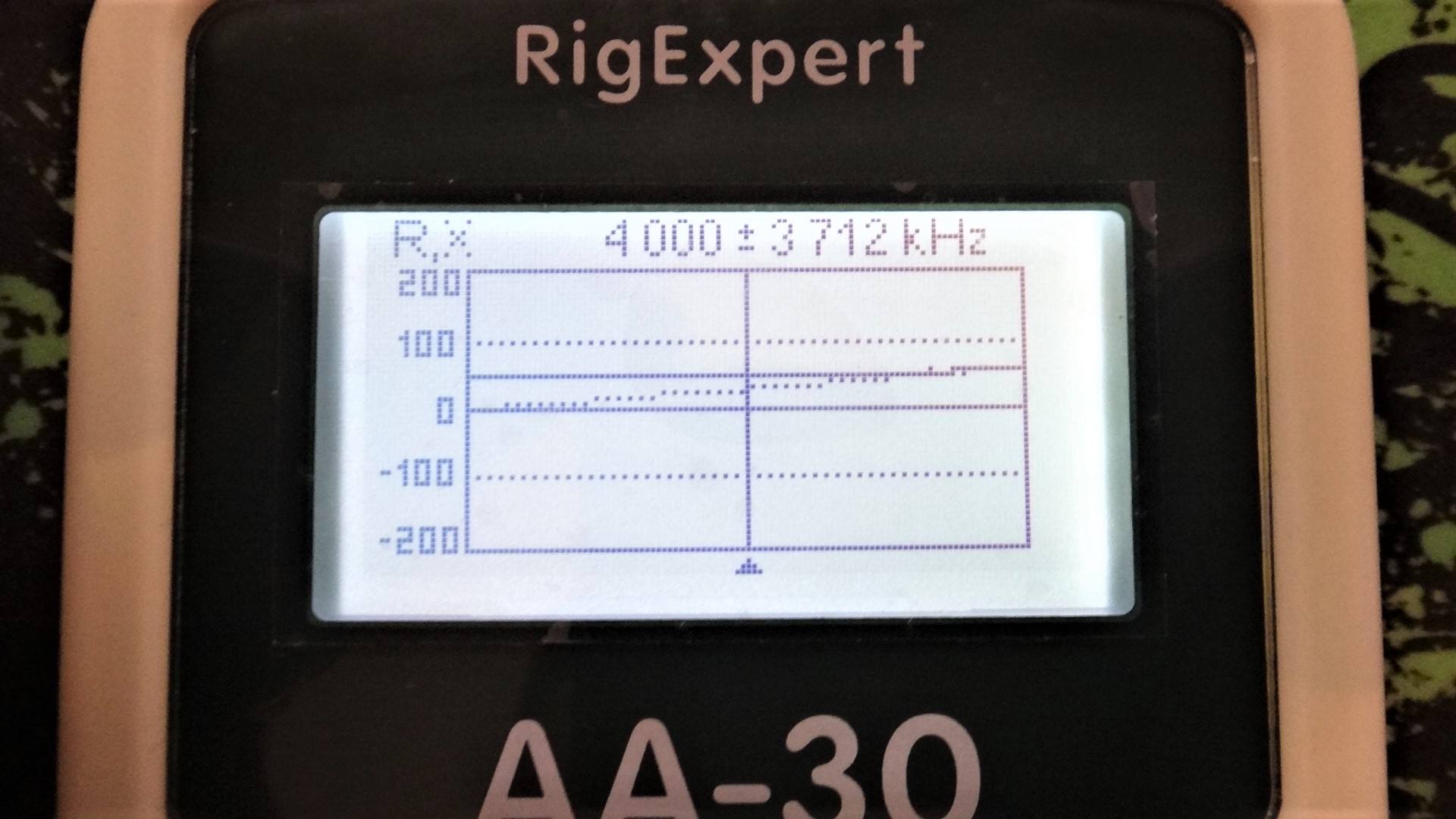

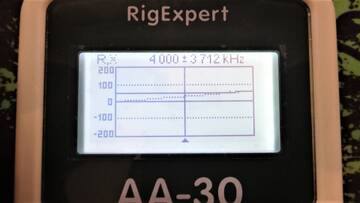

Импеданс трансформатора :2 (для примера) измерен антенным анализатором АА-30 в диапазоне 0,3 - 7,7МГц для нагрузки 12,5Ом.

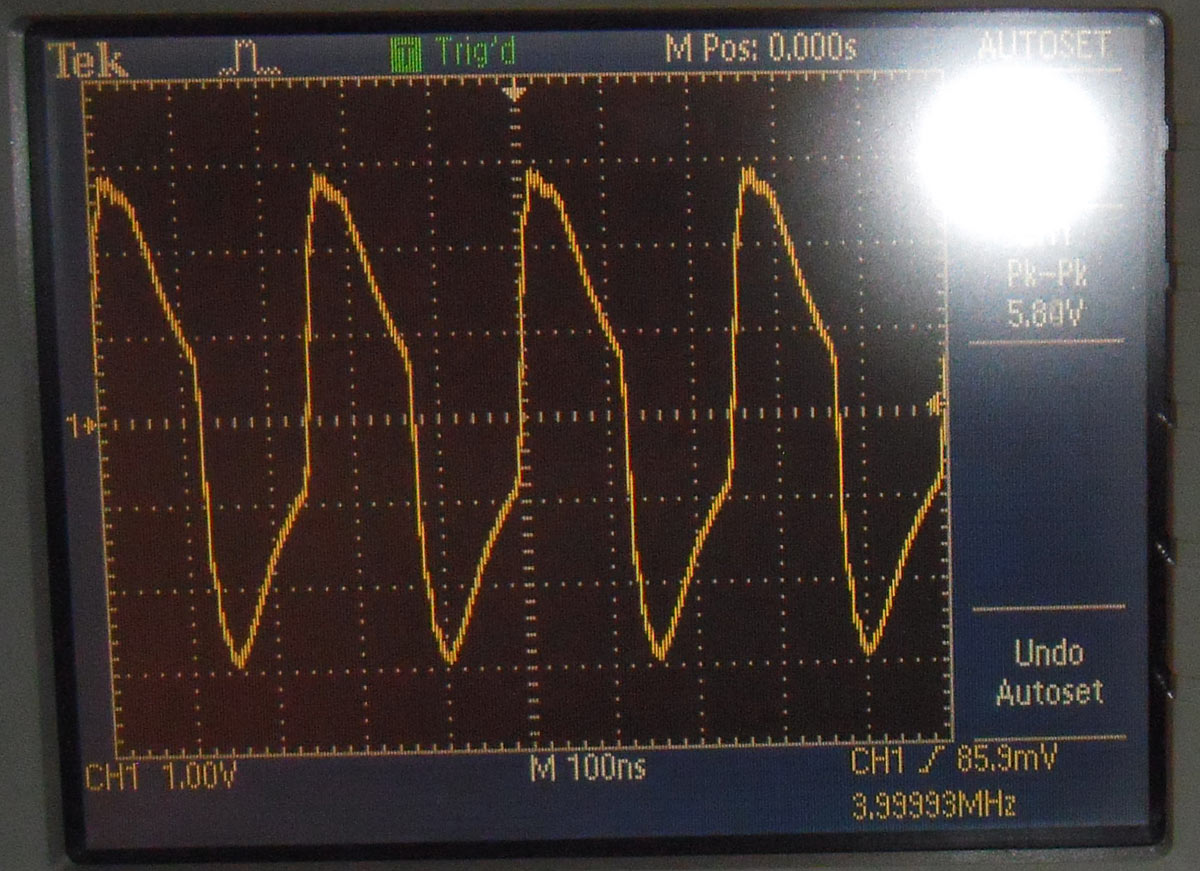

То есть для активной нагрузки полоса составляет больше декады. При этом симметрия выходного сигнала практически идеальная.

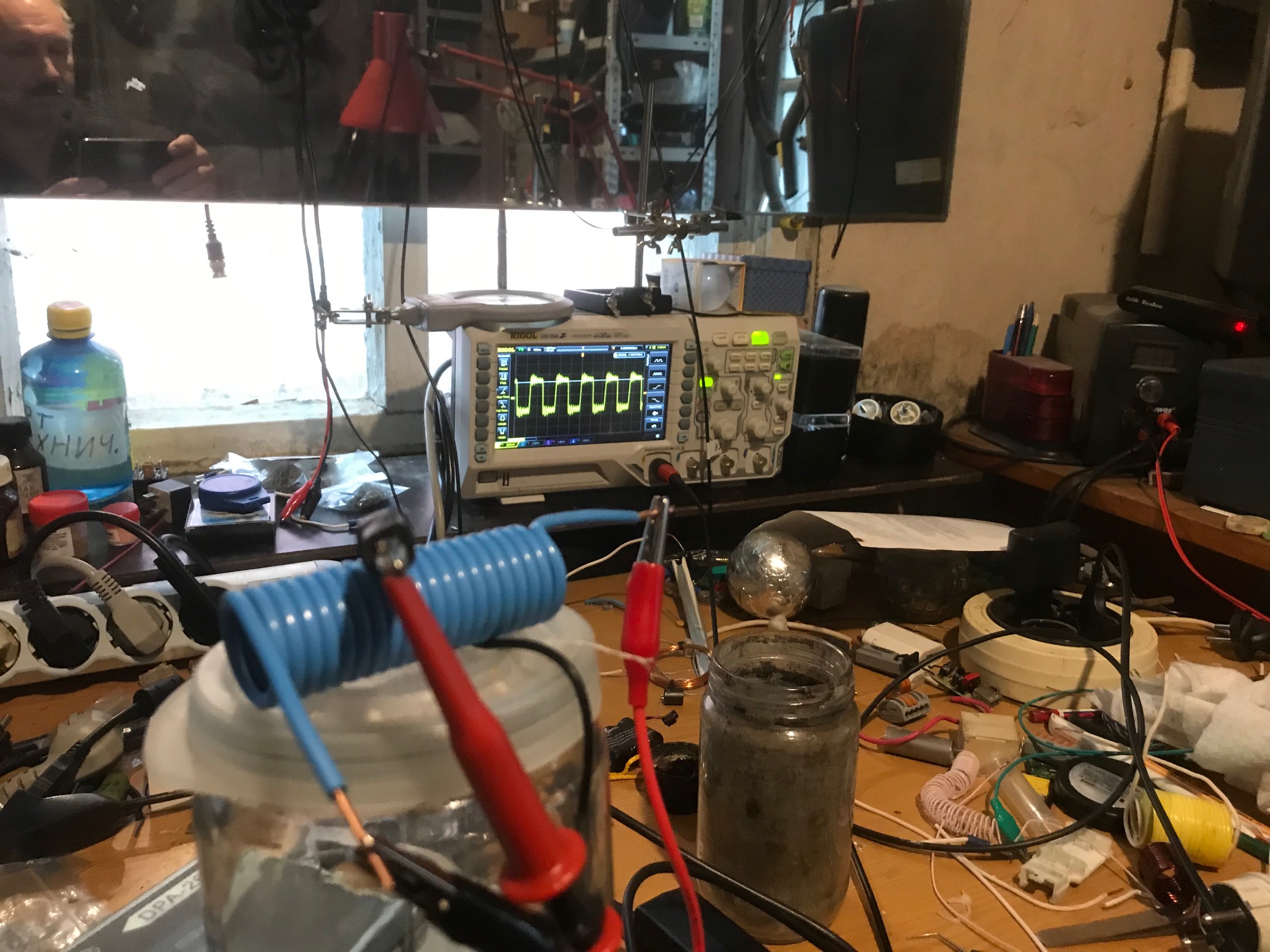

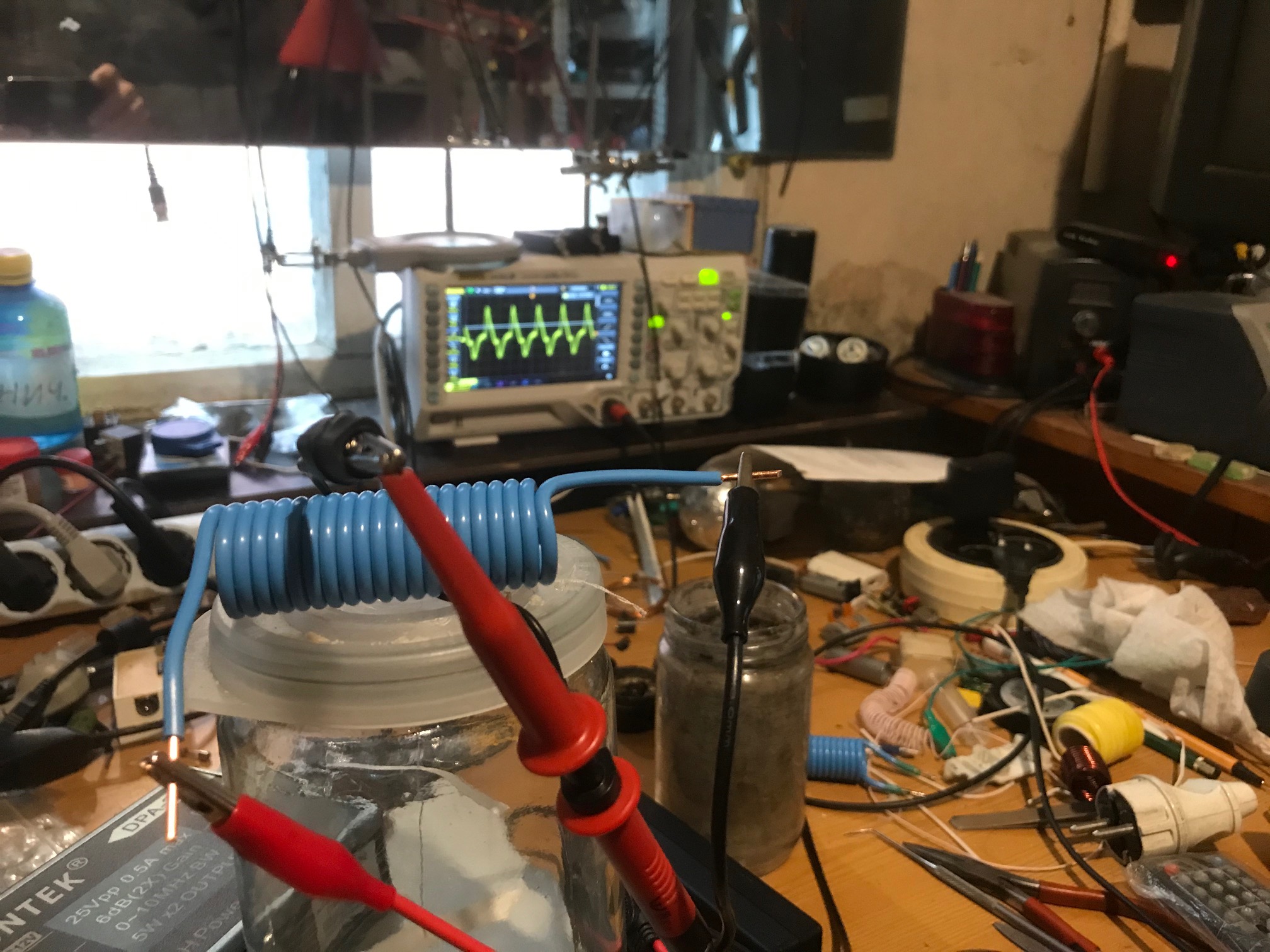

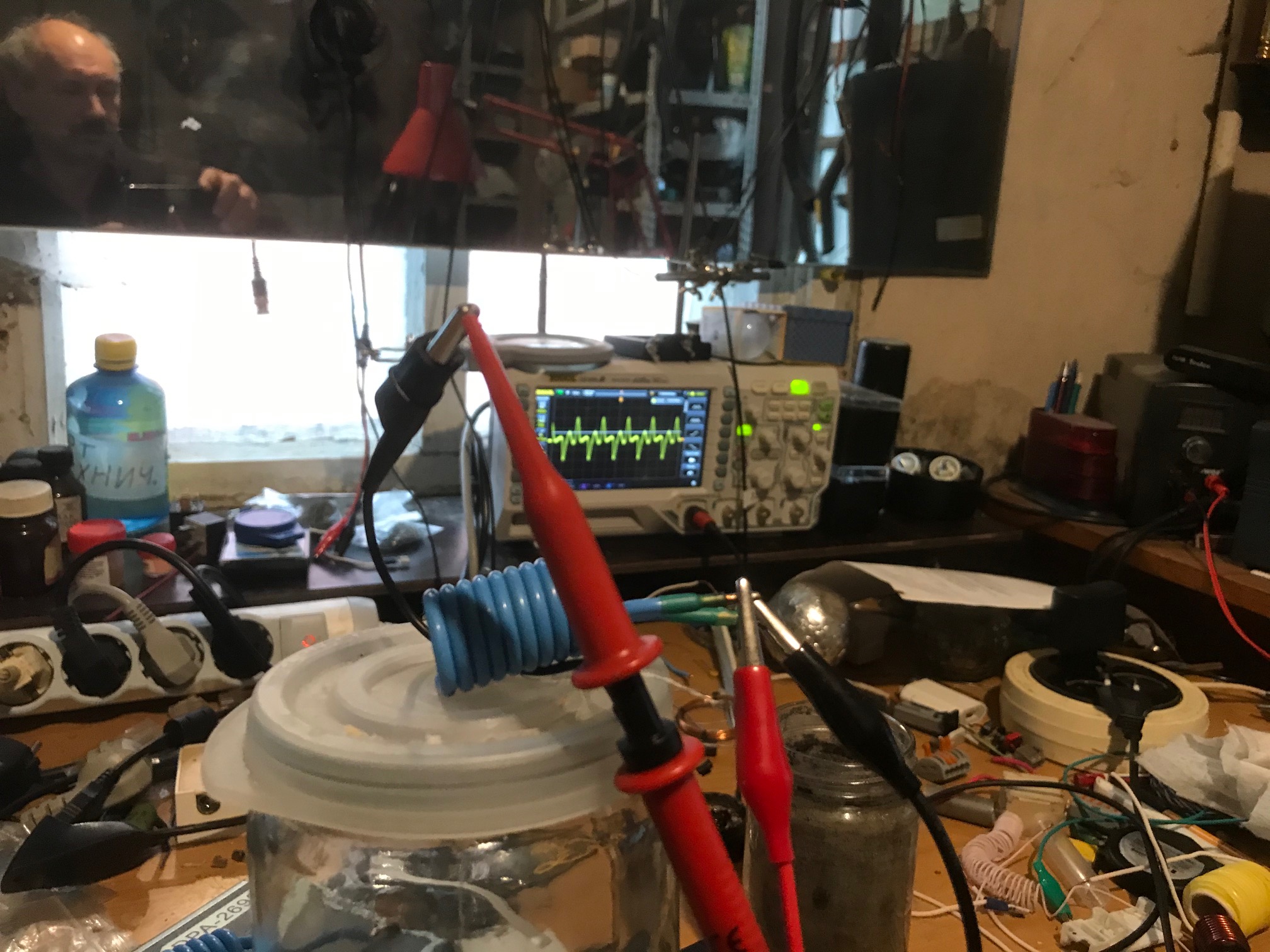

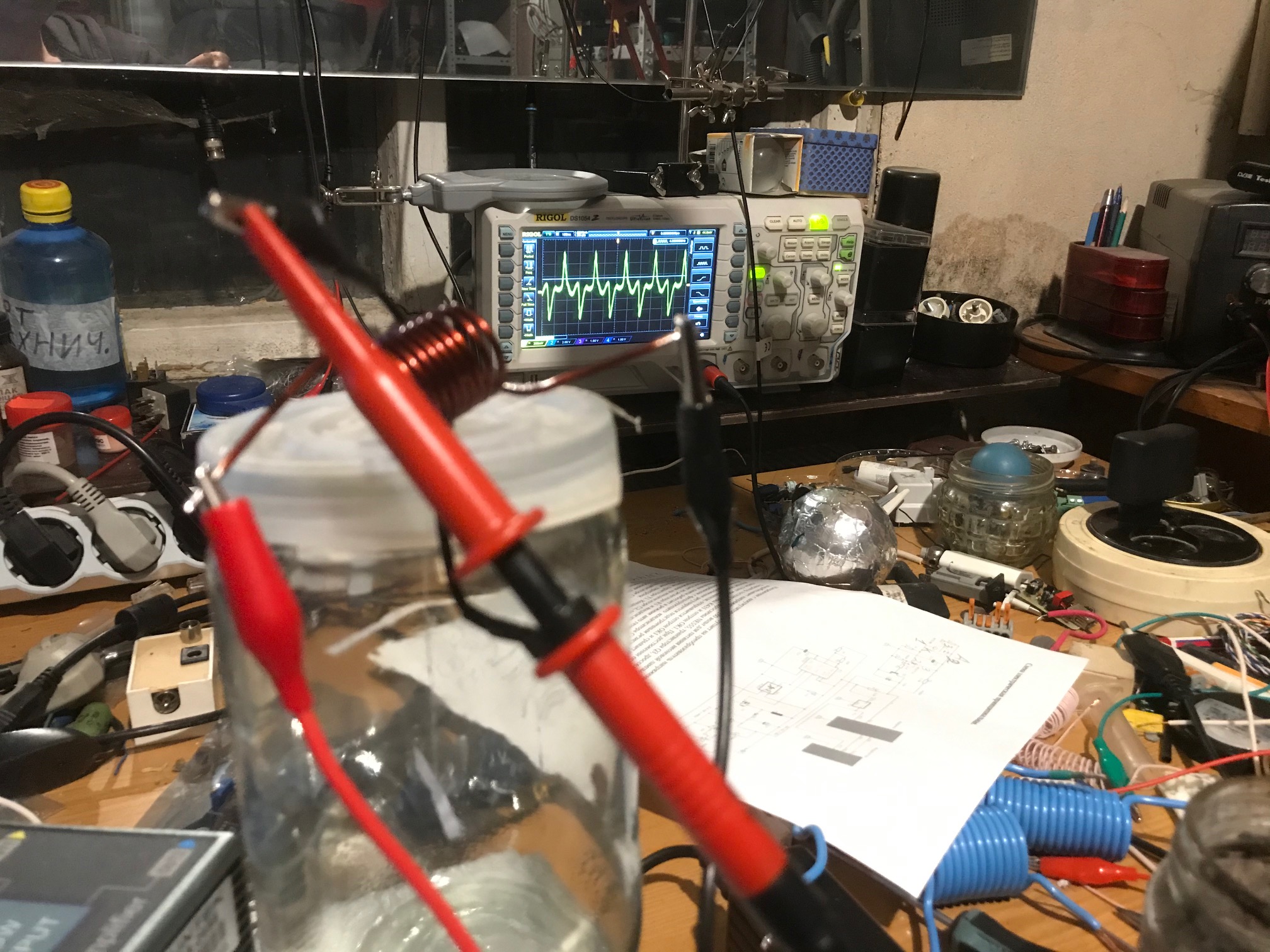

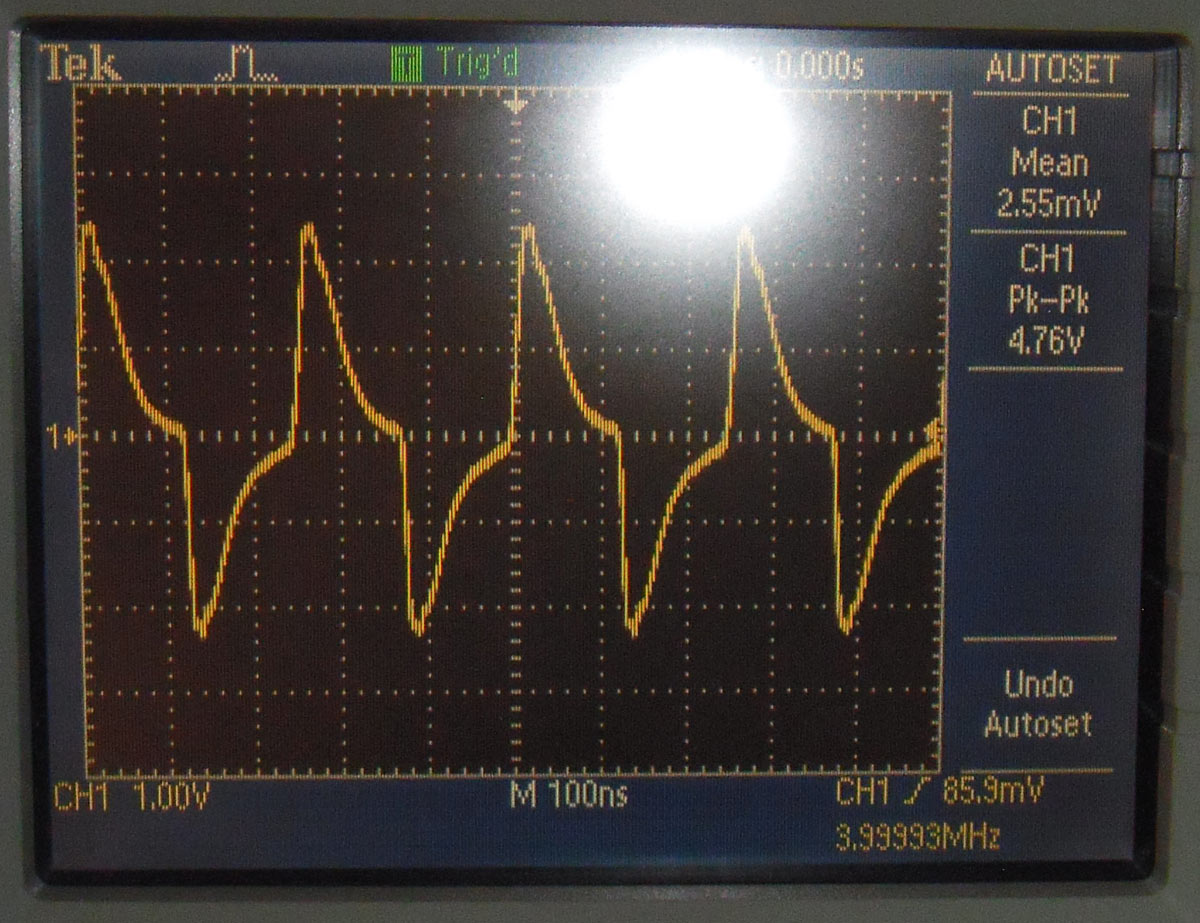

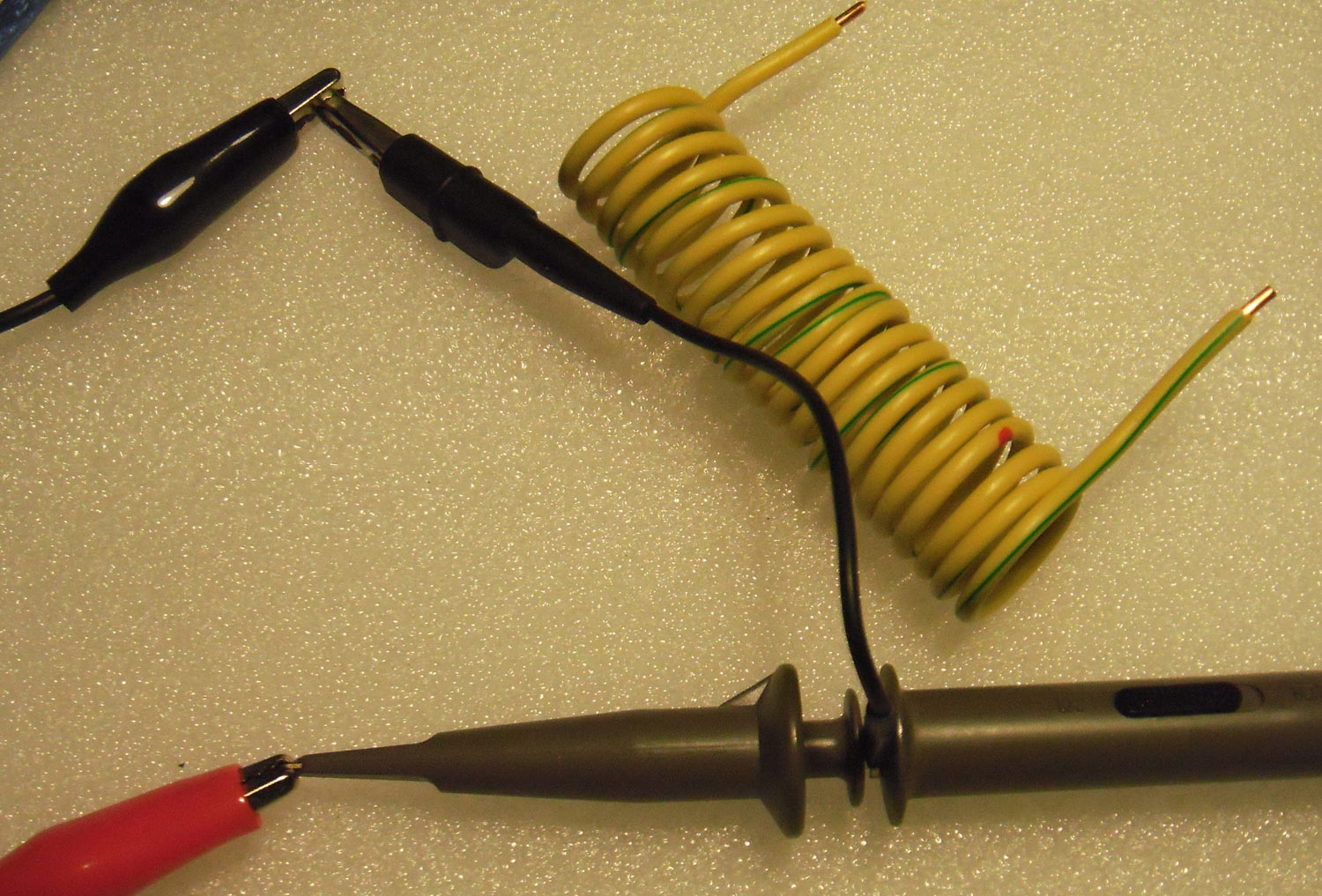

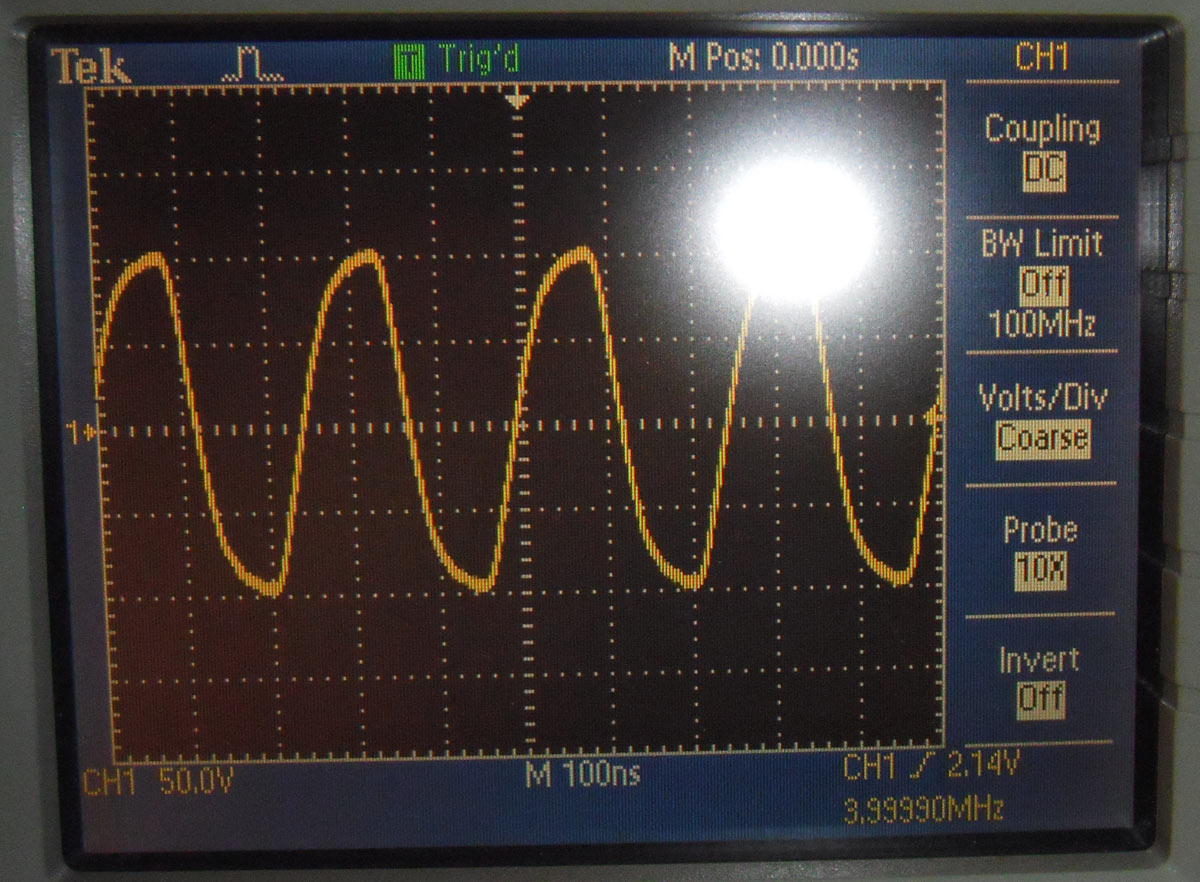

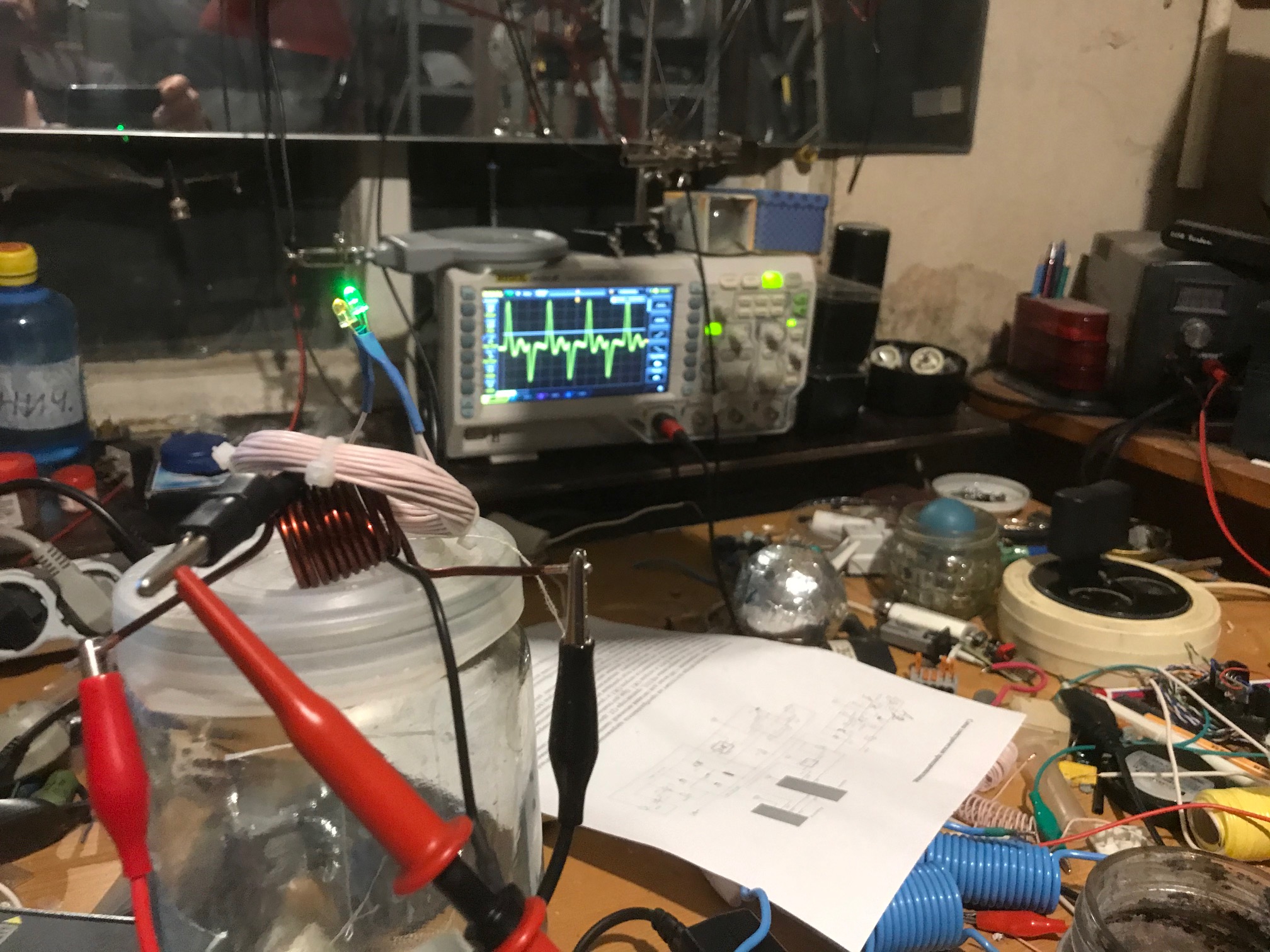

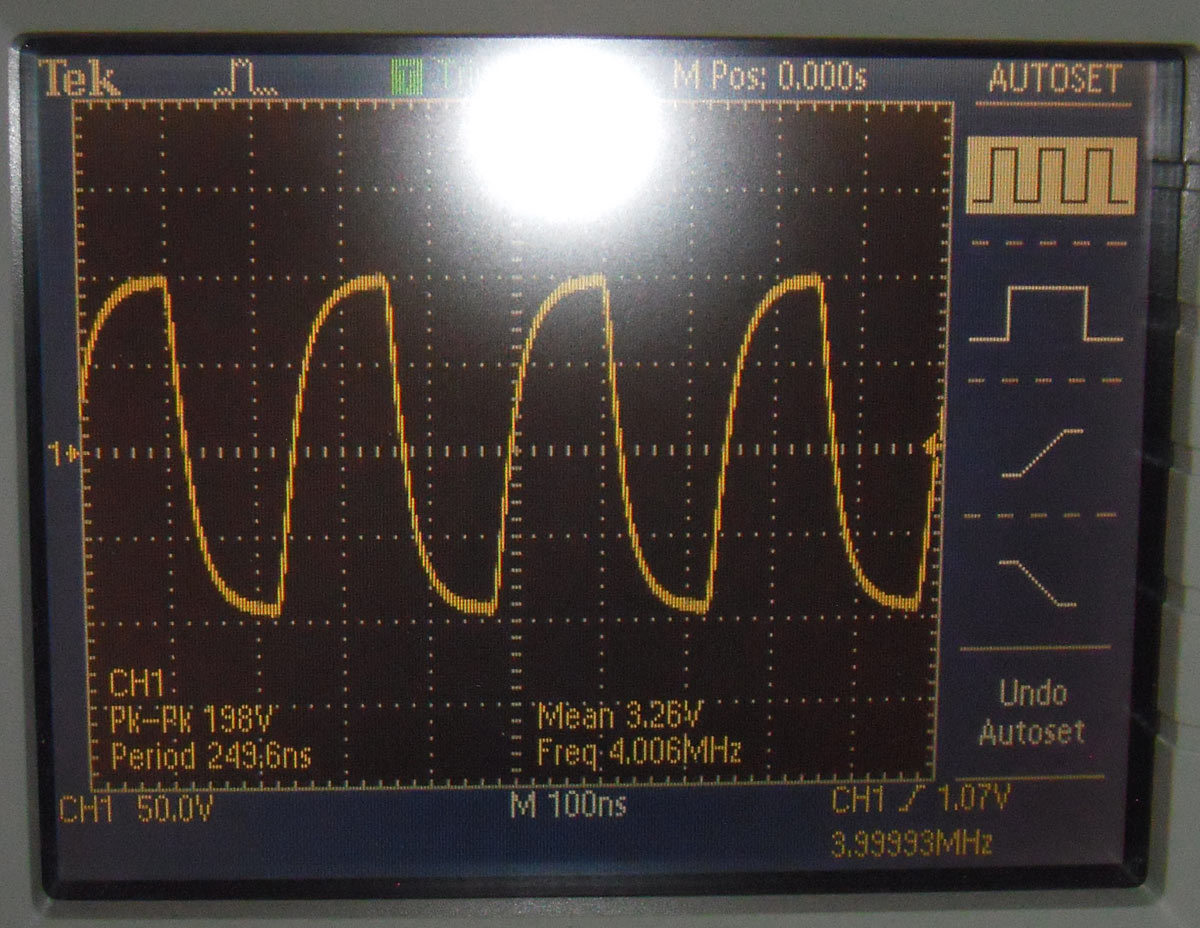

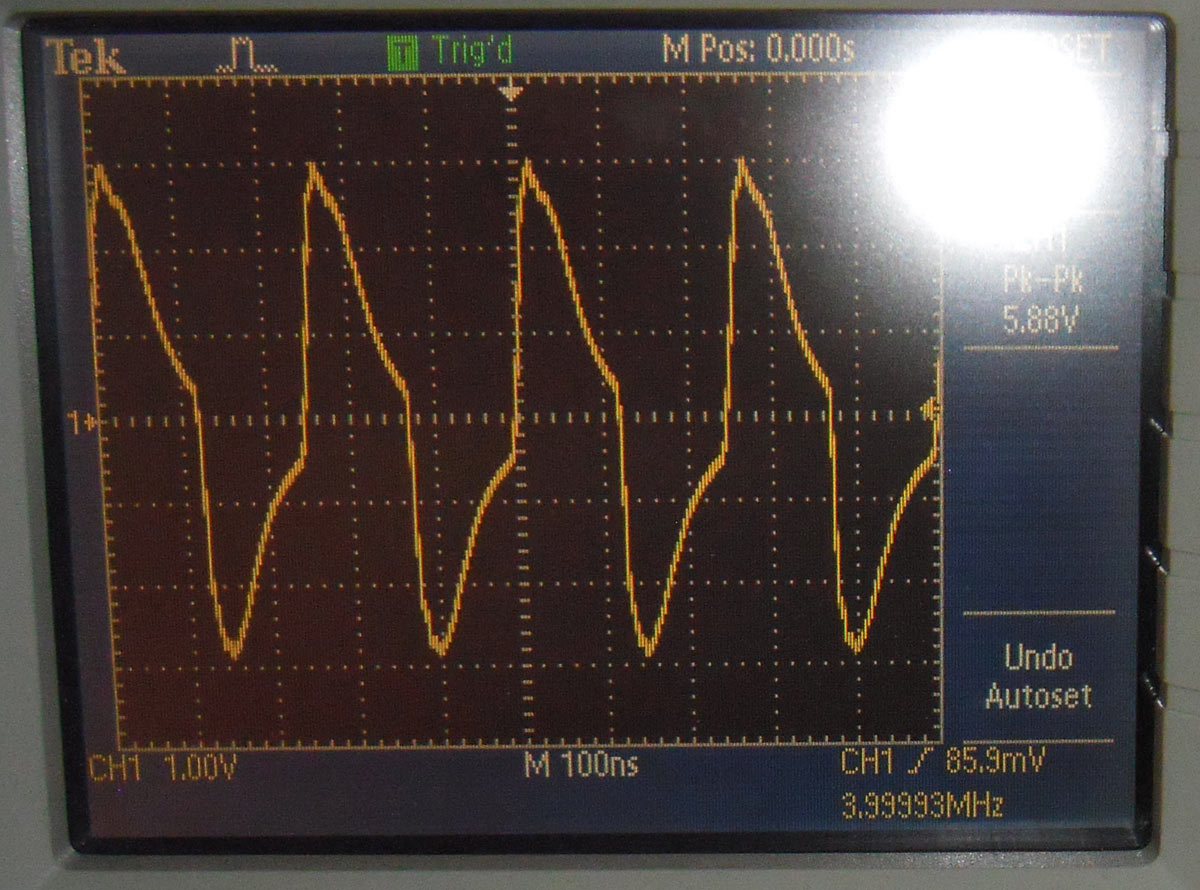

В реальной жизни подобные балуны и с катушками работают удовлетворительно. Лучше с усилителями, имеющими низкое выходное сопротивление.
И ещё об одной особенности таких балунов. По постоянному току они короткозамкнутые устройства и работают только с сигналами без постоянной составляющей. Чтобы защитить генератор-усилитель при случайной подачи постоянной составляющей (если такоой режим в принципе возможен) на балун необходимо в схеме балуна в точках "1" или "2" сделать разрыв цепи и поместить туда керамический конденсатор ёмкостию 1мкФ.
Пару слов о желательности применения усилителей, особенно типа DPA-2698.
Если мы пользуемся лечебным АМ сигналом, то не стоит забывать о том, что средняя мощность такого сгнала при стопроцентной модуляции составляет всего 0,25 от пиковой. Удивительно то, что если бы я сейчас захотел сделать усилитель, то сделал именно таким - респект китайцам, если они реализовали свои мысли.

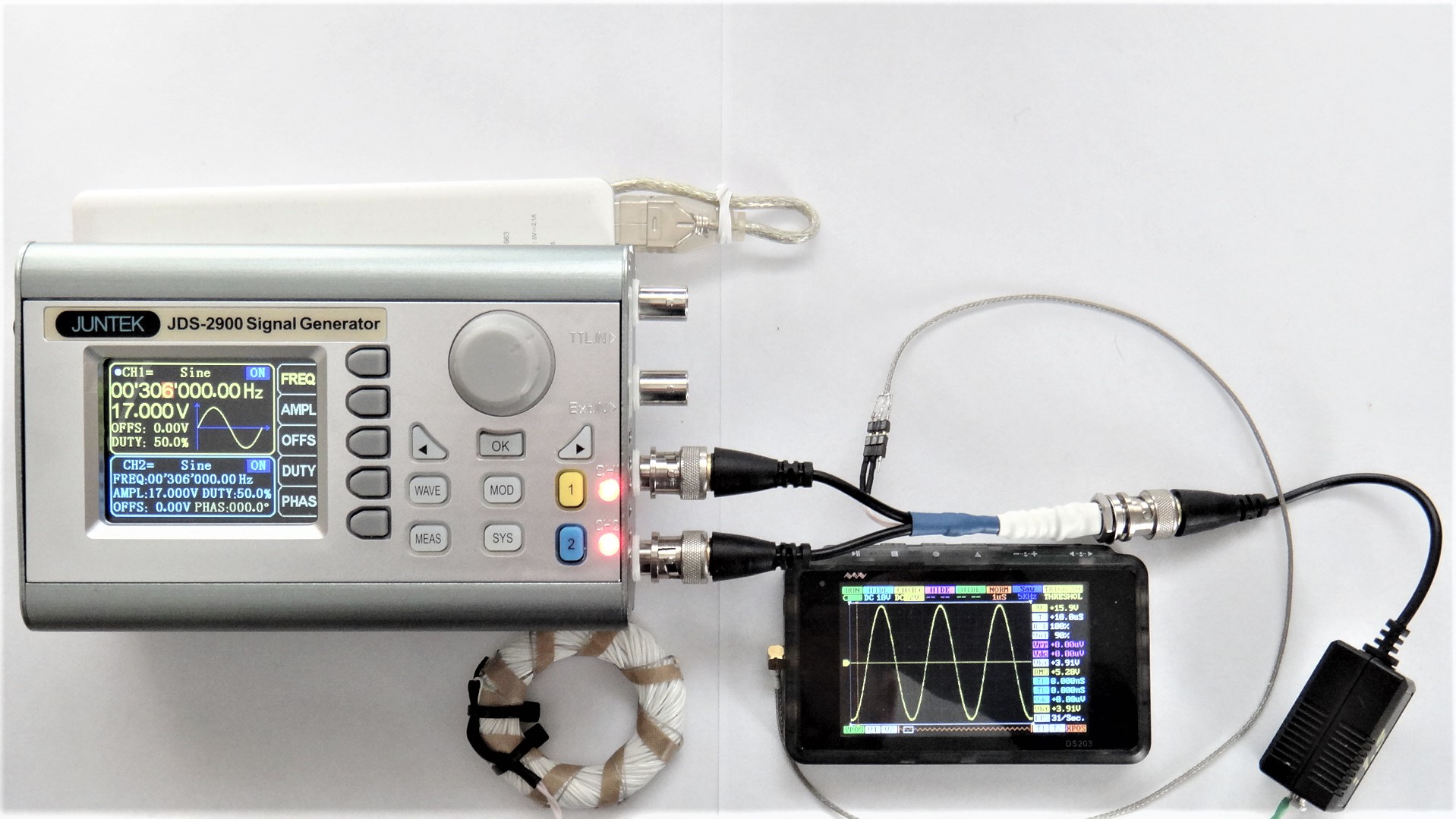

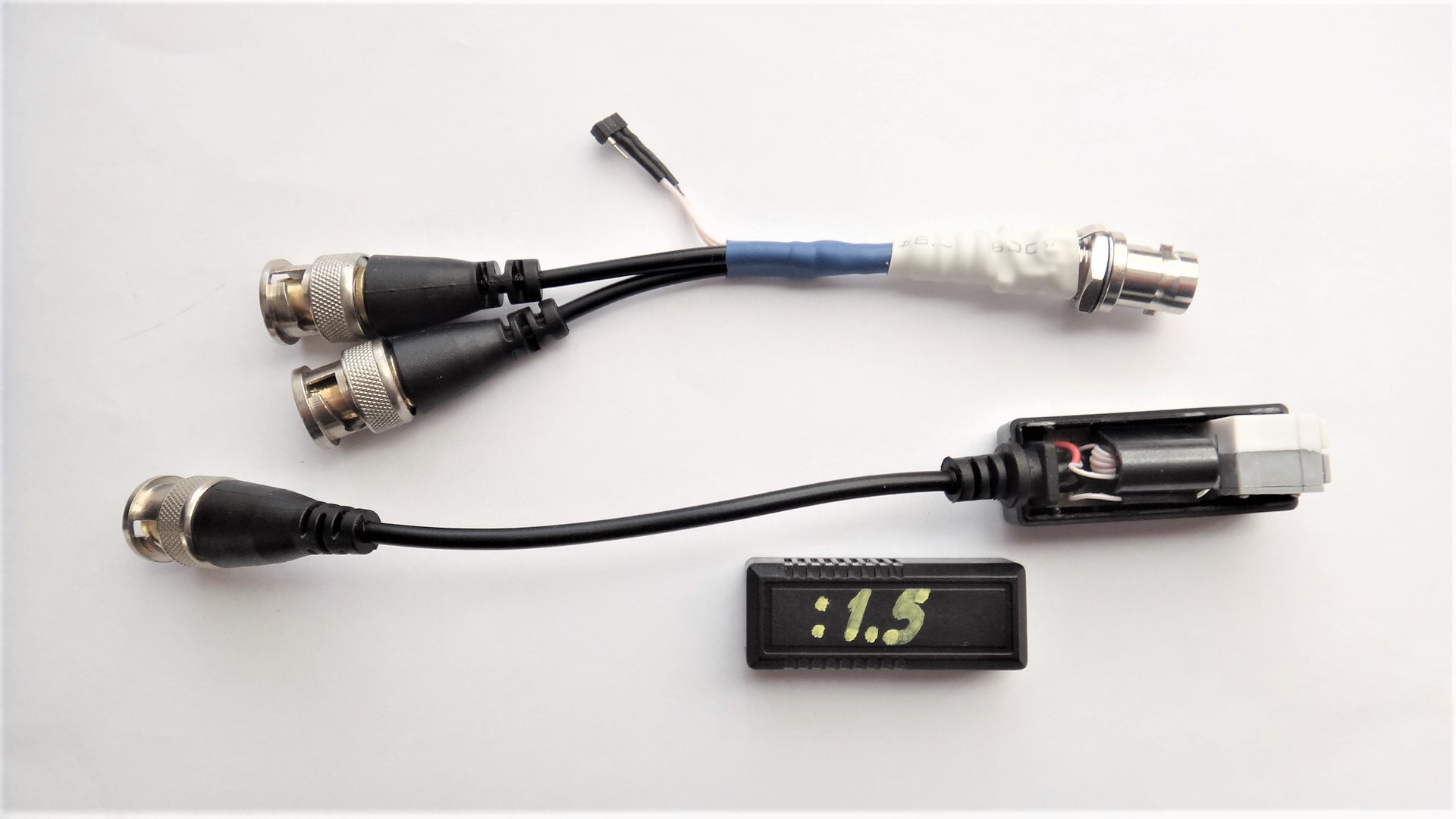

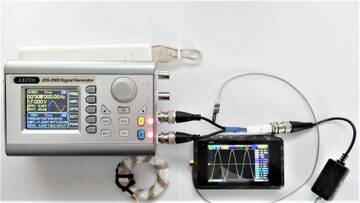

И напоследок: фото автономной системы с генератором JDS-2900 в режиме синхронной работы каналов с тройником и балуном :1,5.
Отсутствие у генераторов JDS модуляции конечно большой минус, но без усилителя, то есть в режиме автономномного питания, он не очень и реализуем.
Совсем забыл о китайских видеобалунах. Вещь безусловно необходимая, так как позволяет симметрировать все виды сигналов, в том числе и с постоянной составляющей. Правда симметрия сигнала после него не ахти какая - по отношению к виртуальной земле сигнал с плюсовой клеммы в два раза больше сигнала с минусовой. Но это лучше, чем ничего."
