https://www.chipdip.ru/product0/8001903738 вот БП в кожухе , чуть послабее и пошире. Покупать не буду. Нашёл у себя PD-65A. Допаять 5 деталей и добавить обмотку -12 вольт, можно мощнее .
Spooky2 альтернатива: мои катушки
Сообщений 991 страница 1020 из 1580
Поделиться9912021-01-08 14:15:42
Поделиться9922021-01-08 14:46:45
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
serv64 написал(а):
.....добавить обмотку -12 вольт...
Для этого придётся разобрать трансформатор и перемотать ( домотать) ещё обмотку?
Если этот блок на одно напряжение, то в ущерб диаметру( току на выходе)( провод придётся потоньше( иначе не влезет)))....
Поделиться9932021-01-08 15:04:50
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Вот чуток об импульсных БП - http://www.radioscanner.ru/forum/topic51421.html
Поделиться9942021-01-08 17:48:19
tehnik631 написал(а):
Для этого придётся разобрать трансформатор и перемотать ( домотать) ещё обмотку?
Если этот блок на одно напряжение, то в ущерб диаметру( току на выходе)( провод придётся потоньше( иначе не влезет)))....

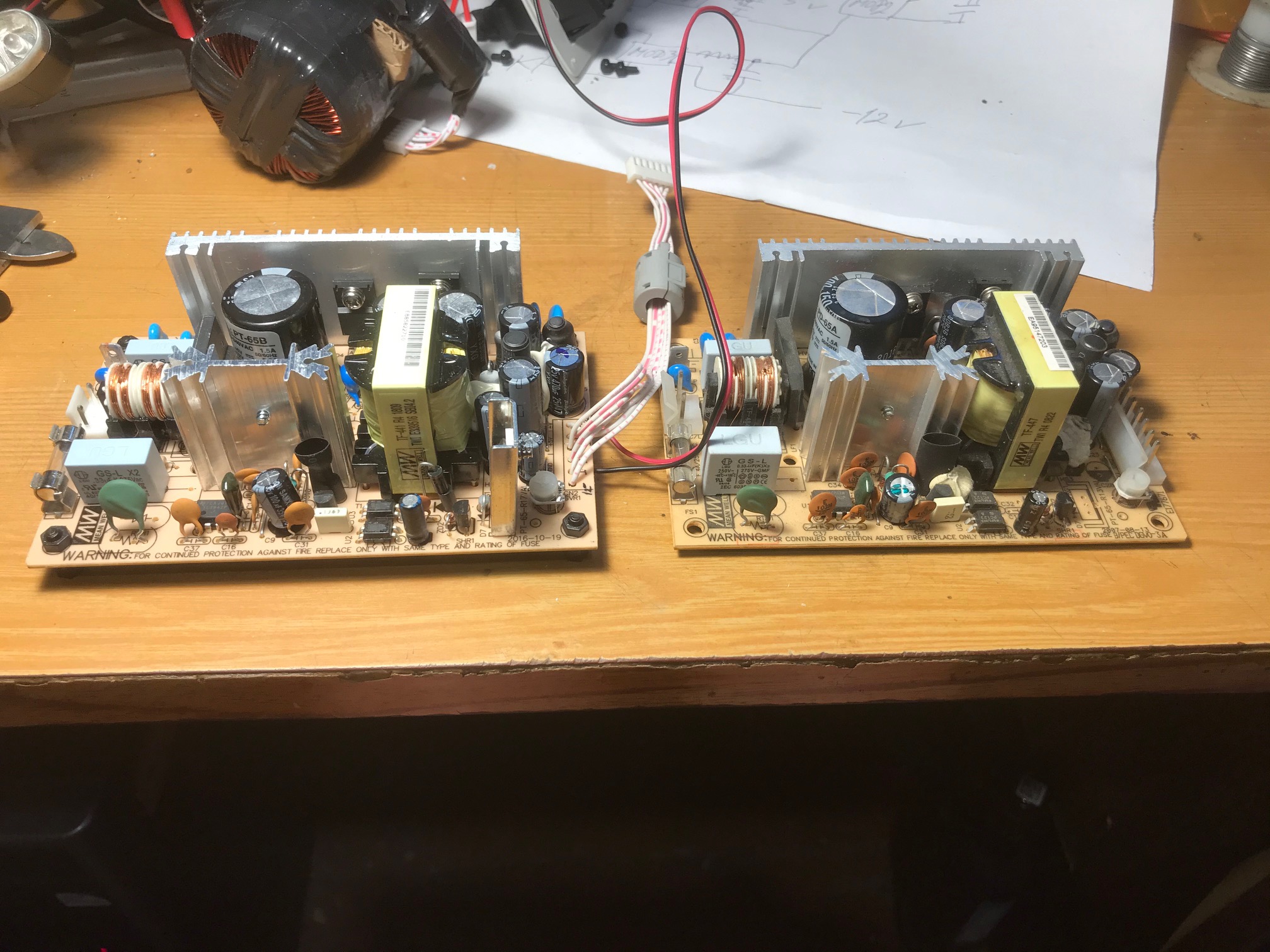

Трансы одинаковые и платы. Окно позволяет и не разбирая , только выпаять.
Поделиться9952021-01-08 20:51:58
tehnik631 написал(а):
Это, похоже, максимальный кратковременный ток. А реально долговременный, с небольшим нагревом БП---прим. по 300 мА .
Если в каждом плече по 700 мА---должно хватить.
значит придется два блока на один генератор брать - ведь каналов и соответственно усилителей тоже два....
Поделиться9962021-01-08 20:58:38
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54

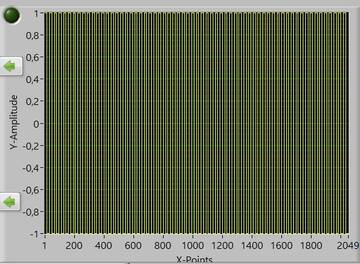

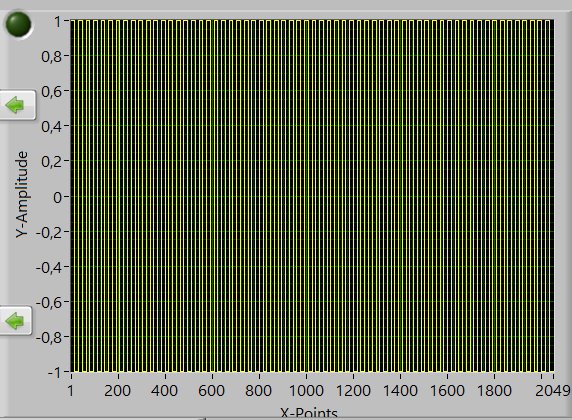

Выкладываю файлы с умножением частот для загрузки в софт генераторов, в разделе Arbitrary. Все генераторы понимают расширение .csv. Я пока не разобрался с генераторами серии FY3200S, в их программы что-то не загружается.
Замечено, что при умножении частоты на 4 амплитуда сигнала не падает. В обычном, недоработанном генераторе, можно использовать. Предполагаю, что повышение частот имеет смысл. Также есть огромный потенциал для умножения частоты на 8,16,32,64... в генераторах с усилением сигнала. За счет усилителя можно будет выровнять амплитуду и компенсировать резко возросшее индуктивное сопротивление катушки.
У разных генераторов разное количество точек в поле, от 2048 до 8192 (по горизонтали-вертикали). Такие файлы легко делать в программе WAVEMAN
Файлы с умножением частоты на 2,4,8,16,32,64 (метод октав). Если файл с именем например 8.csv, то это умножение на 4 (в нем 8 пиков) и т.д.
Форма сигнала - МЕАНДР
Пока так, папки рабочие, есть лишние файлы. Разберусь с FY3200S, дополню.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9972021-01-08 21:16:07
https://aliexpress.ru/item/32985995673. … toQAvD_BwE
для усилителей 1210
Поделиться9982021-01-08 21:23:20
https://aliexpress.ru/item/100500141401 … toQAvD_BwE если есть мощный бп с однополярным выходом
Поделиться9992021-01-08 21:54:07
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Дмитграп написал(а):
значит придется два блока на один генератор брать - ведь каналов и соответственно усилителей тоже два....
Только опытным путём можно узнать: какой ток потребляет 1210 .
Может и одного на оба канала генератора хватит.
Мне пока не пришли микросхемы.....
Поделиться10002021-01-08 22:33:30
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Не нашёл подходящей темы, здесь напишу.
Прикупил за недорого ( 200р) БП от компа:IW-P300AX/

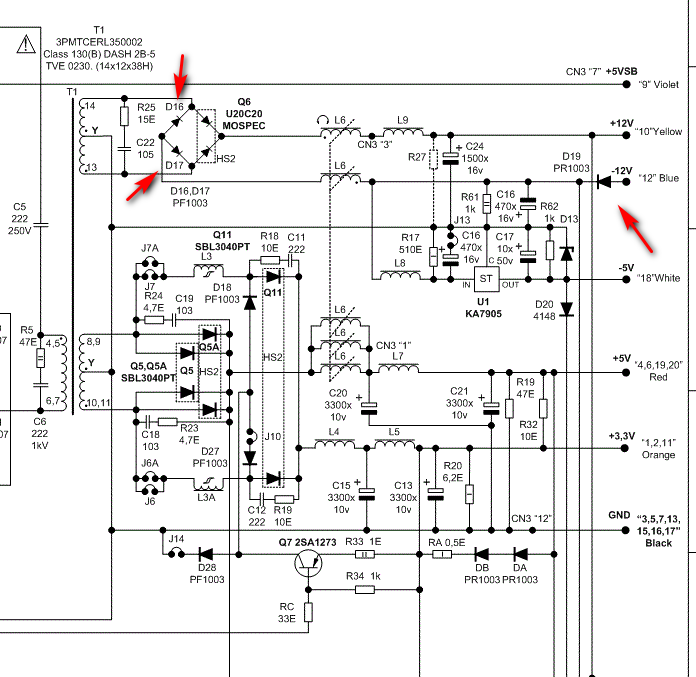

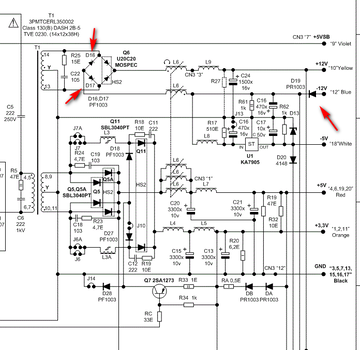

Вот схема силового узла
Если заменить на помощнее обозначенные диоды---Ток в плече -12В можно снять не меньше 6 А.
+12В ---тоже 6 А.
Сейчас стоят до 700 мА диоды( нагрузка по -12В слабенькая. Не было смысла ставить мощные)
Отредактировано tehnik631 (2021-01-08 22:37:29)
Поделиться10012021-01-09 01:19:54
https://aliexpress.ru/item/100500188971 … 8024931196
если планируется подключать несколько усилителей
Поделиться10022021-01-09 10:57:40

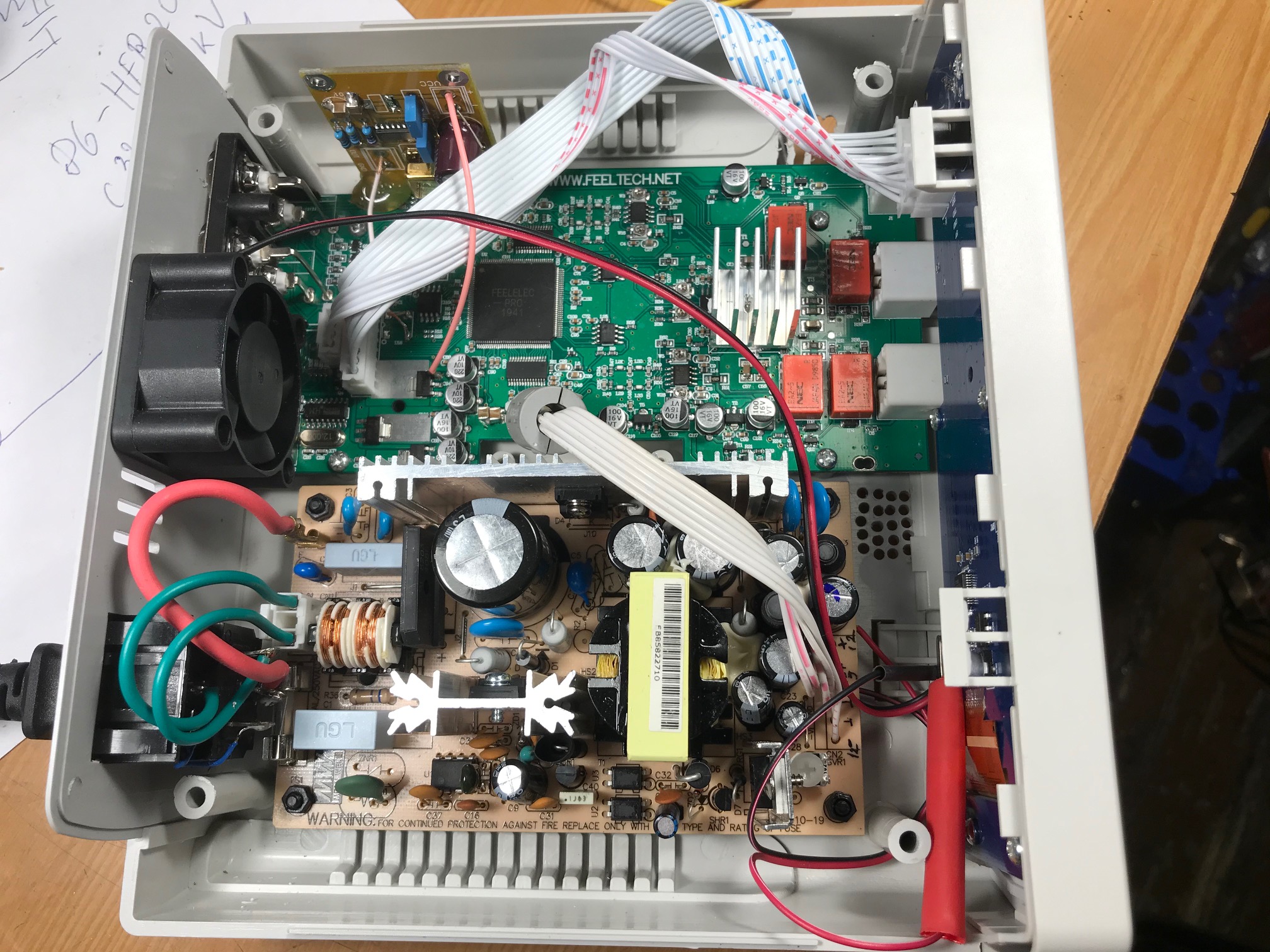

Как и обещал выкладываю , можно сказать окончательный вариант. Единственная дополнительное изменение , замена 3002. У меня стоит только один ОУ. Будет произведена замена на 2 THS3095.
Итог. Если бы покупал БП , выкинутые деньги. В холостом режиме он потребляет 4 ватт. Общее потребление генератора 9,8 ватт. Таким БП можно запитать таких 3 генератора. В БП был заменён по -12 вольт диод на более мощный.
У меня так и так нужно было менять БП он не стабилен. При отключении нагрузки он выдавал вместо 5 6 вольт и т.д.. Кроме замены кварца и БП все остальные доработки пустая трата времени. И то БП можно доработать (сделать более стабильным ).
Исходный сигнал уже идёт с искажениями.
Отредактировано serv64 (2021-01-09 10:59:00)
Поделиться10032021-01-09 11:29:06
serv64 написал(а):
Как и обещал выкладываю , можно сказать окончательный вариант. Единственная дополнительное изменение , замена 3002.
А вентилятор зачем, при 10 ватт он только будет бесполезно шуметь.
Поделиться10042021-01-09 11:38:59
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Отлично! Получается, что есть несколько возможных доработок.
Обязательная:
- замена кварца
Необязательная:
- замена БП
Желательная:
- заземление (если его нет)
- фильтр на выходе БП
- замена штатных ОУ (у каждой модели и партии свои), на что менять?
- замена каких-то компонентов в БП, каких?
Если генератор для экспериментов, то желательно добавить усилитель LT1210CR, один или два, я пока не понял и также пока неясно, потянет ли родной БП эту дополнительную нагрузку при условии, что его раскачивать на полную не придётся?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться10052021-01-09 12:23:40
Leonid написал(а):
А вентилятор зачем, при 10 ватт он только будет бесполезно шуметь.
Зачем установлен вентилятор? 4 ватт превращается в тепло. Для того что бы вентилятор не шумел , последовательно установлено сопротивление.
Для стабильности в штатном БП нужно увеличить входную ёмкость в 2 раза. Выровнять +- 12-14 вольт на ОУ( будут меньше греться )
Поделиться10062021-01-09 12:33:34
- заземление (если его нет)
Это смотря где вы живёте и есть ли у вас заземление или у вас зануление.
Поделиться10072021-01-09 12:41:43
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
serv64 написал(а):
- заземление (если его нет)
Это смотря где вы живёте и есть ли у вас заземление или у вас зануление.
В старших моделях вилки с заземлением, у FY3224S вилка простая китайская. Люди это исправляли, меняя кабель и вилку.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться10082021-01-09 14:50:34
Для чего делается заземление ? В моих ген. производитель сетевую землю просто посадили на массу вторички.
Поделиться10092021-01-09 17:41:49
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Сегодня подумалось, почему меандр так себя проявляет в катушках.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться10102021-01-09 18:03:03
Владимирович написал(а):
Сегодня подумалось, почему меандр так себя проявляет в катушках. Прямоугольный сигнал - это два крутых фронта и какое-то время на максимуме амплитуды. Но фактически в катушке меандр выглядит примерно так:
Но почему столько хаотических движений сигнала между пиками? Получается, что при резкой подаче тока в катушке происходят какие-то процессы, связанные с резким ростом сопротивления индукции. Т.е. постоянно происходят резкие смены движения тока. Также возможно в этом участвует материал катушки, химический состав меди, при резкой подаче тока. Есть мнения, что это из-за слабых ОУ на выходе. Похоже так и есть.
И тут возникла мысль: подать ток в катушку не резко, как в меандре, а плавно, с нарастанием, что покажет осциллограф?

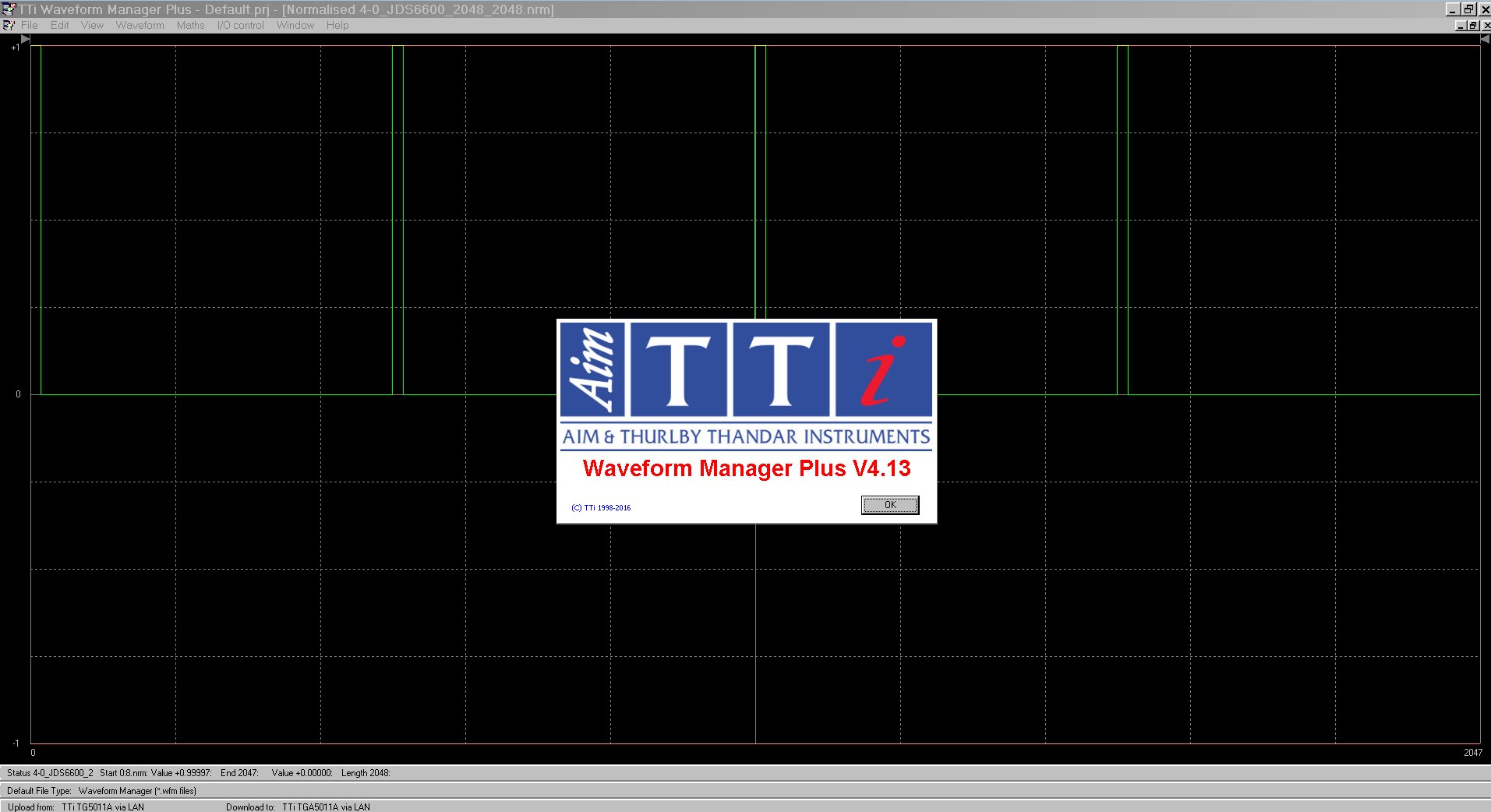

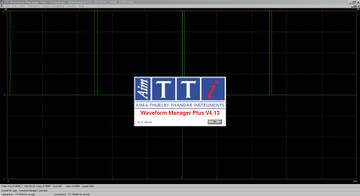

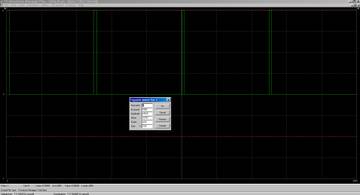

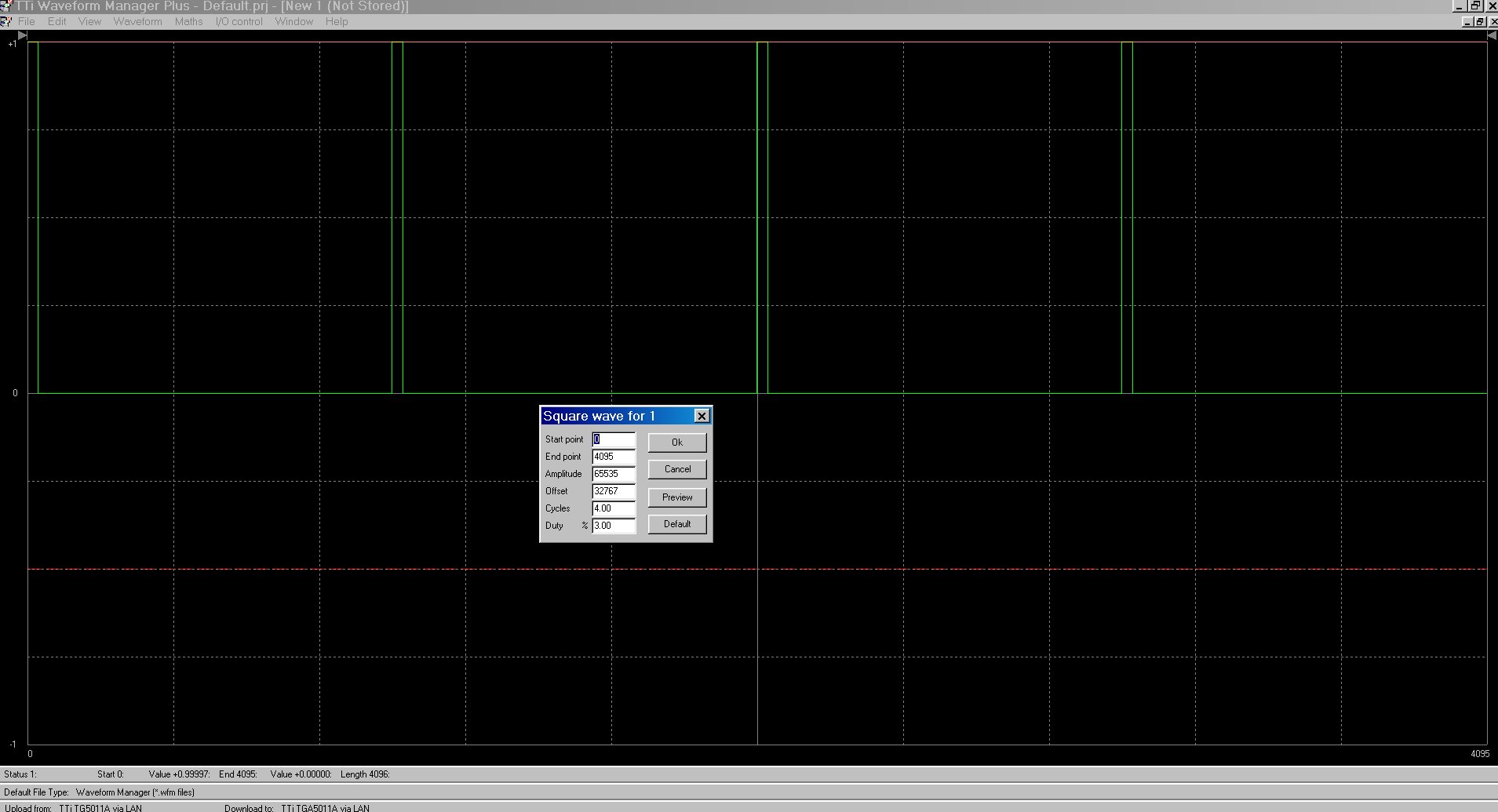

Я сделал рисунок (в другой программе) с умножением частоты на 4, второй рисунок перевернул, сдвинул по фазе и объединил рисунки, получилось так
Картинка в осциллографе изменилась, теперь смена полярности плавная
Увеличил фазовый сдвиг и амплитуда подросла
Видимо это джиттер, но я не уверен, что он не несет в себе пользу, т.к. точная частота вещества неизвестна, поэтому колебания вокруг частоты должны быть.
Я подал прямоугольный сигнал генератора с усилителем на катушку через конденсатор, картинка была идентичной с вашей. При уменьшении емкости вырастала амплитуда промежуточных колебаний и наоборот. Срезает емкость низшие гармоники. Без конденсатора почти прямоугольник. Это я упрощенно, конечно там много чего намешано.
Поделиться10112021-01-09 18:09:54
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
nike написал(а):
Я подал прямоугольный сигнал генератора с усилителем на катушку через конденсатор, картинка была идентичной с вашей. При уменьшении емкости вырастала амплитуда промежуточных колебаний и наоборот. Срезает емкость низшие гармоники. Без конденсатора почти прямоугольник. Это я упрощенно, конечно там много чего намешано.
С усилителем конечно картинка будет стремиться к идеальной. Но получается, что подбором подаваемого рисунка можно корректировать движение тока в катушке, т.е. исправлять недостатки базовой конструкции любого генератора
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться10122021-01-10 00:22:17
если выбирать между 12 и 15 вольт двухполярным модулем для питания оу 1210 , какой лучше брать?
Поделиться10132021-01-10 04:09:06
Получил я частотомер FA-2. Проверяю все свои девайсы. Как и ожидалось погрешность 30-55 Герц, можно уже корректировать. Жду OCXO. И нашел классную вещицу, думаю вскоре до нее дойдем... BG7TBL WB-SG1 9K-4.4G/1Hz-200M.
Поделиться10142021-01-10 09:06:02
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Дмитграп написал(а):

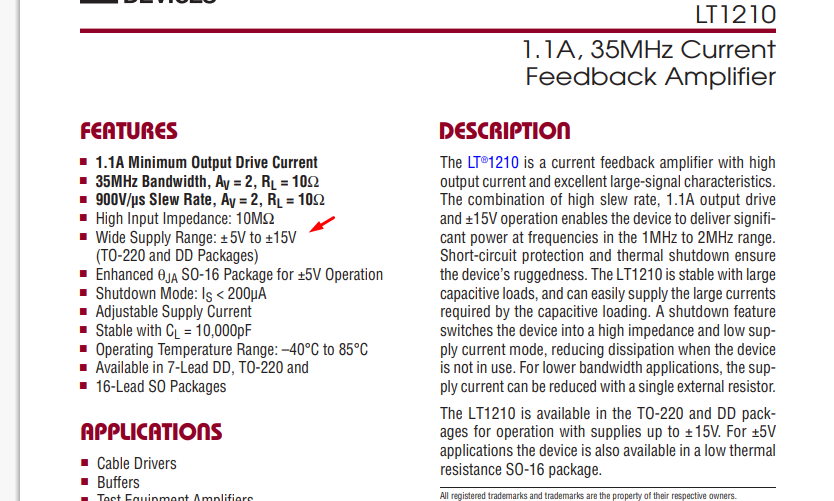

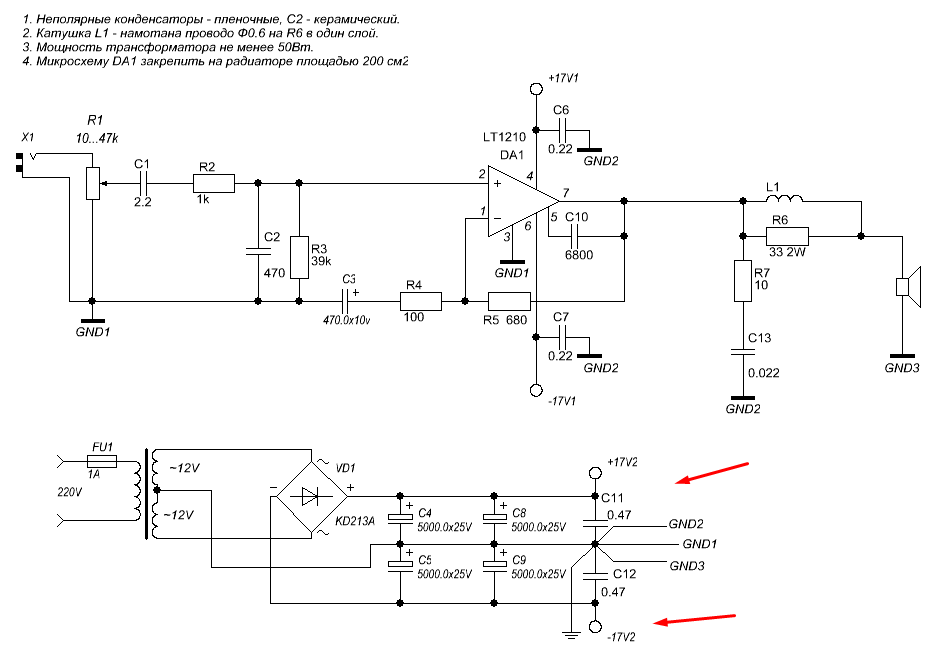

если выбирать между 12 и 15 вольт двухполярным модулем для питания оу 1210 , какой лучше брать?
15 В ближе к пределу по питанию.
Хотя есть схемы и с питанием 17В
А так, она от -+5В до +-15В.
12В как-то привычнее.....
Опять же, как будет работать в нашей схеме: не будет хватать амплитуды для катушки( если уменьшать кол-во витков для борьбы с гармониками,то по идее должен расти ток потребления микросхемы), придётся городить по мостовой схеме: 2 микр. вроде как в параллель, но каждая усиливает свою полуволну( увеличивается амплитуда).
Если применять стабилитроны на выходе(как уже писали в теме), ---то не знаю...Пробовать нужно.
Отредактировано tehnik631 (2021-01-10 09:07:40)
Поделиться10152021-01-10 11:07:11
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
nike написал(а):

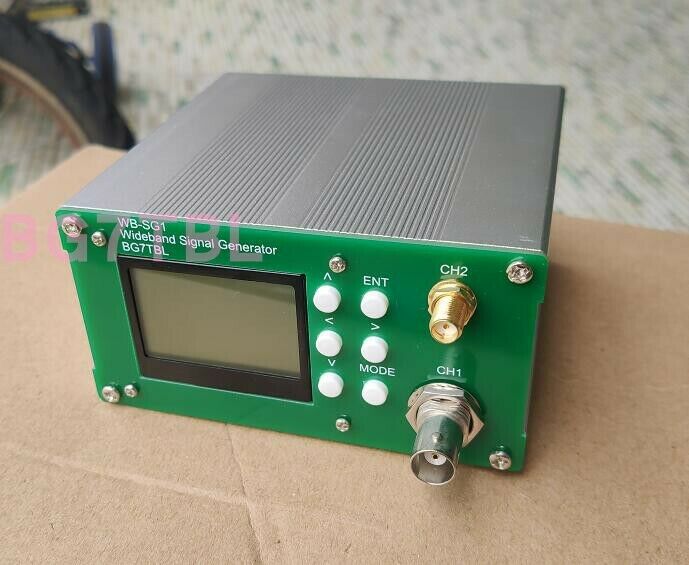

И нашел классную вещицу, думаю вскоре до нее дойдем... BG7TBL WB-SG1 9K-4.4G/1Hz-200M.
Интересная вещь (для экспериментов), но пока непонятно:
- работают ли два канала одновременно?
- есть ли какой-то управляющий софт (на eevblog.com не смогли его подключить по USB к компу)
- какой выходной ток?
Чем выше частота, тем мощнее должен быть сигнал в катушку, чтобы преодолеть быстрорастущее индуктивное сопротивление Я пока смотрю в сторону умножения частоты симметричным рисунком
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться10162021-01-10 11:24:15
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35

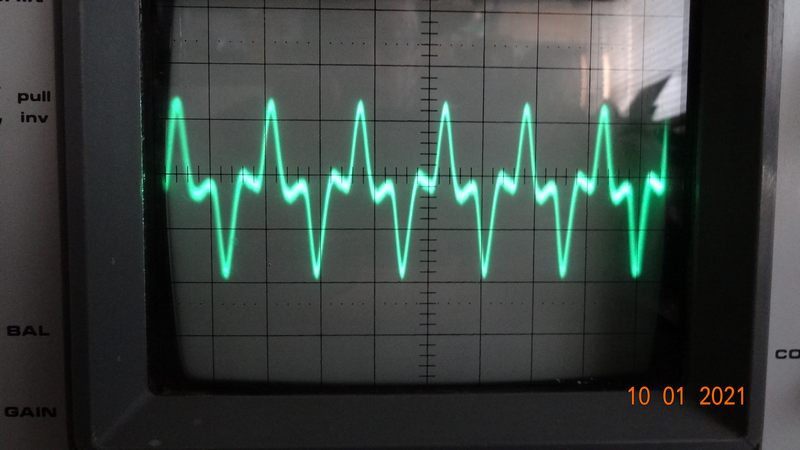

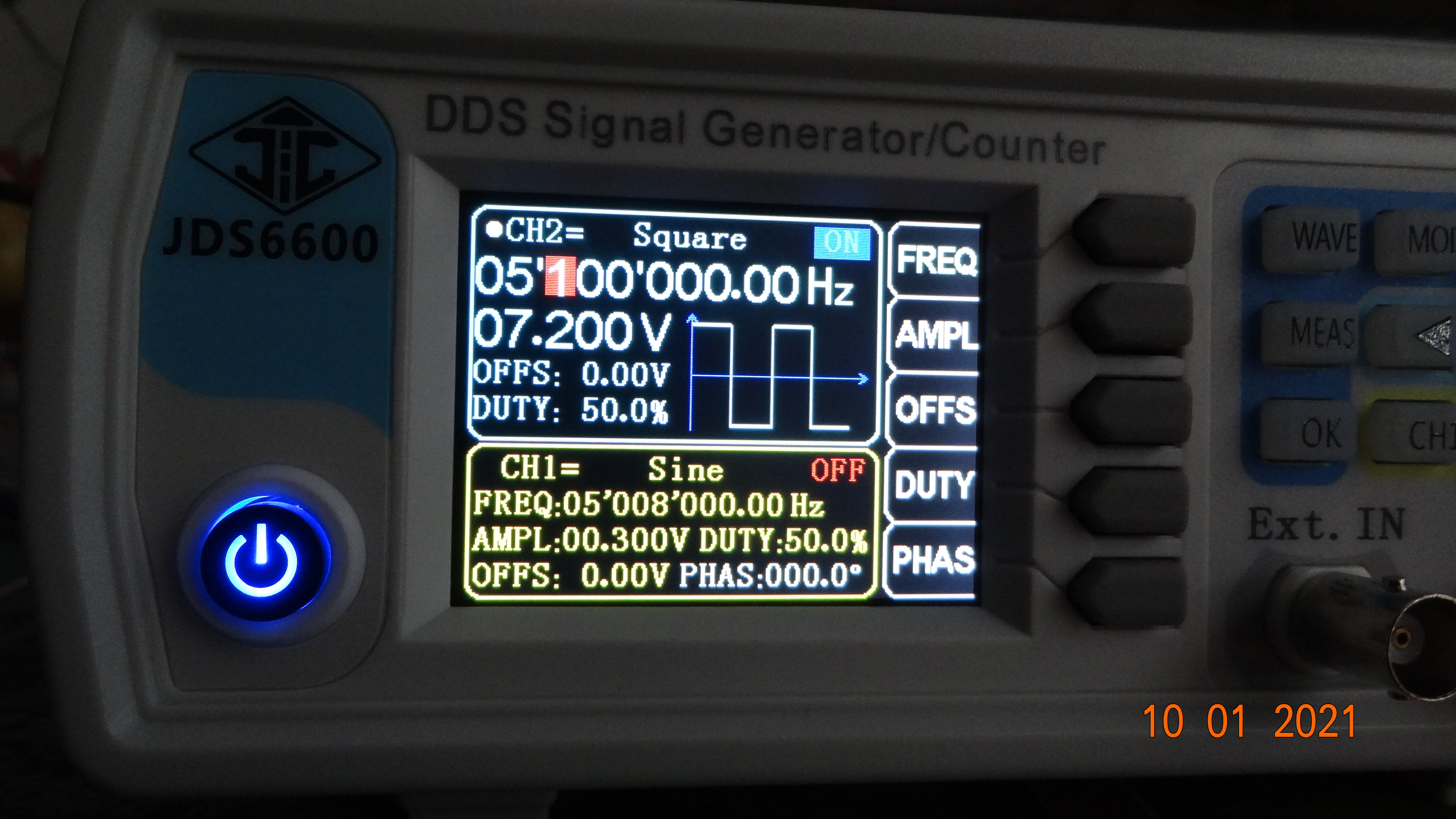

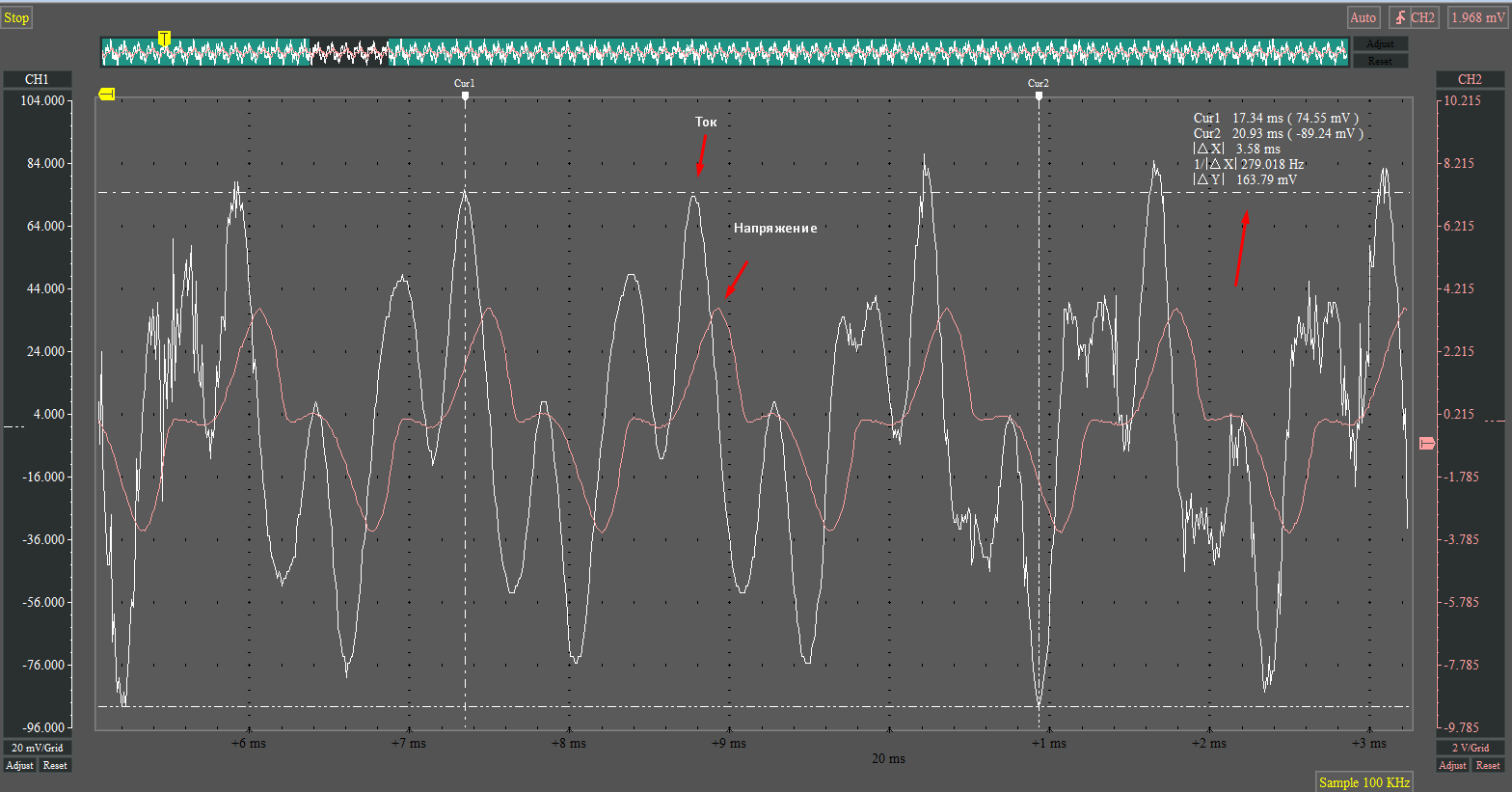

Провёл первый зкспер. с генератором JDS6600 ---60мГц( кварц в нём--24.0М).

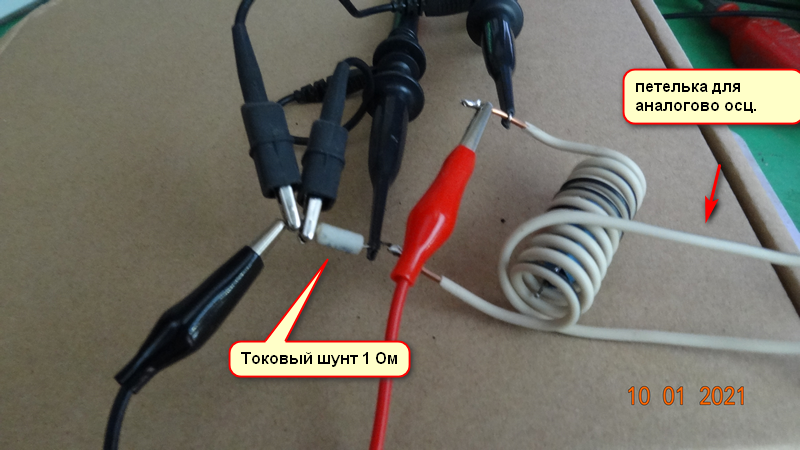

Шунт -1 Ом, напряжение на нём падает-160 мВ. Радиаторы микросхем тёплые.
Другое непонятно:Ток опережает напряжение
Пробовал с теми катушками, да, сдвигается фаза вперёд-назад.

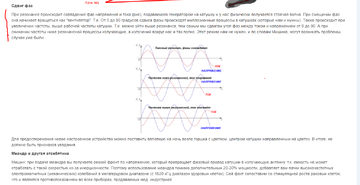

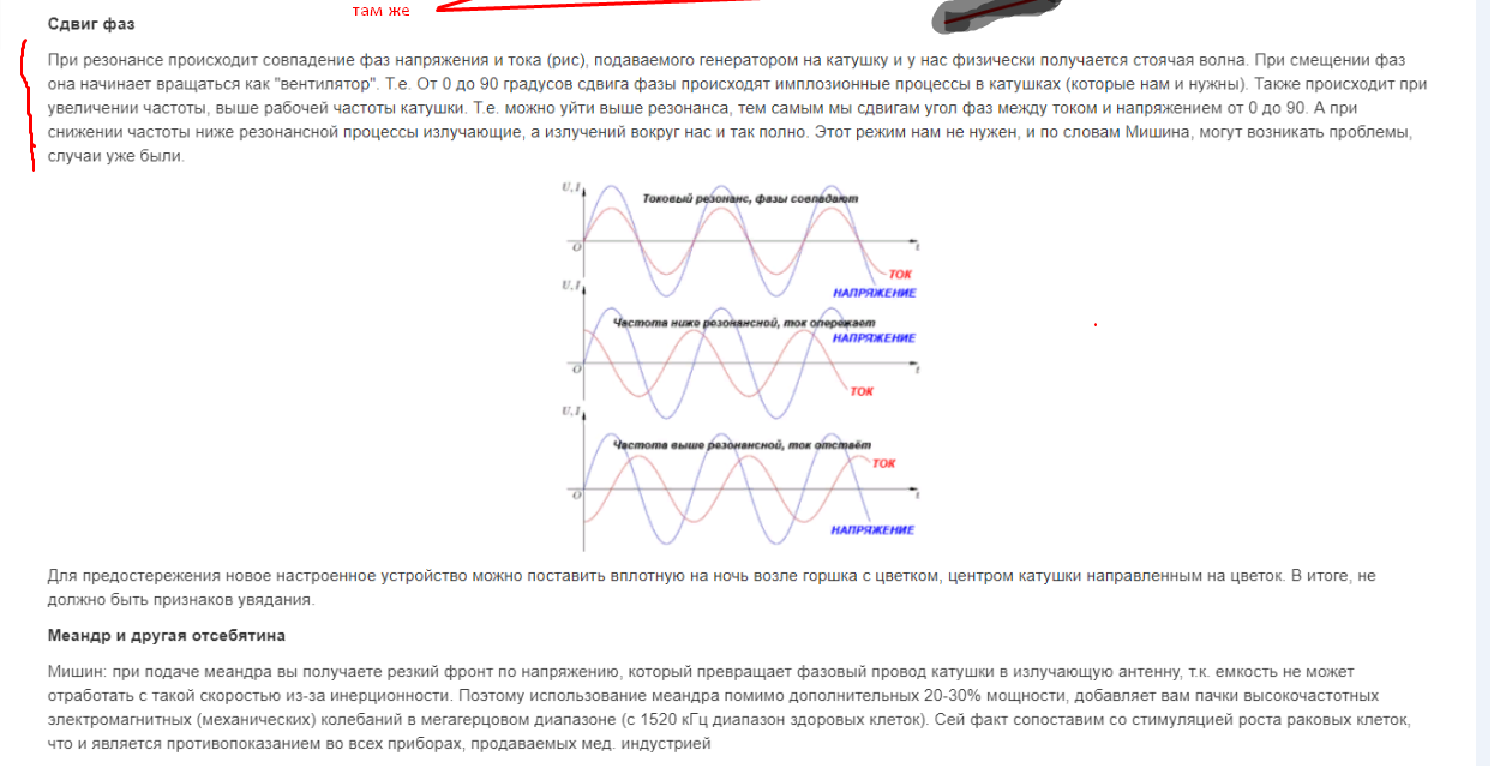

Тут немного о сдвиге фаз:
Буду дальше копаться...
Поделиться10172021-01-10 11:30:10
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Владимирович написал(а):
Чем выше частота, тем мощнее должен быть сигнал в катушку,
С усилителями придётся пробовать искать " золотую " середину.
Поделиться10182021-01-10 11:40:44
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
serv64 написал(а):
Для чего делается заземление ? В моих ген. производитель сетевую землю просто посадили на массу вторички.
На эту тему маленькая история из жизни
- ЮМОР
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться10192021-01-10 13:32:53
заказал 12 вольтовые модули, нашел по адекватной цене https://aliexpress.ru/item/32821968360. … S&mp=1
Поделиться10202021-01-10 13:37:32
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Дмитграп написал(а):
заказал 12 вольтовые модули, нашел по адекватной цене https://aliexpress.ru/item/32821968360. … S&mp=1

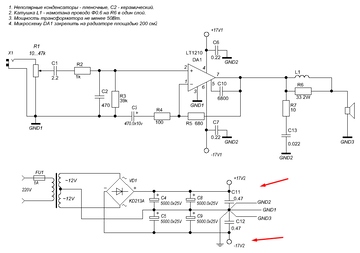

Положил себе в " корзину", на всякий случай.
