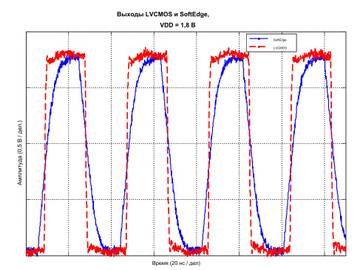

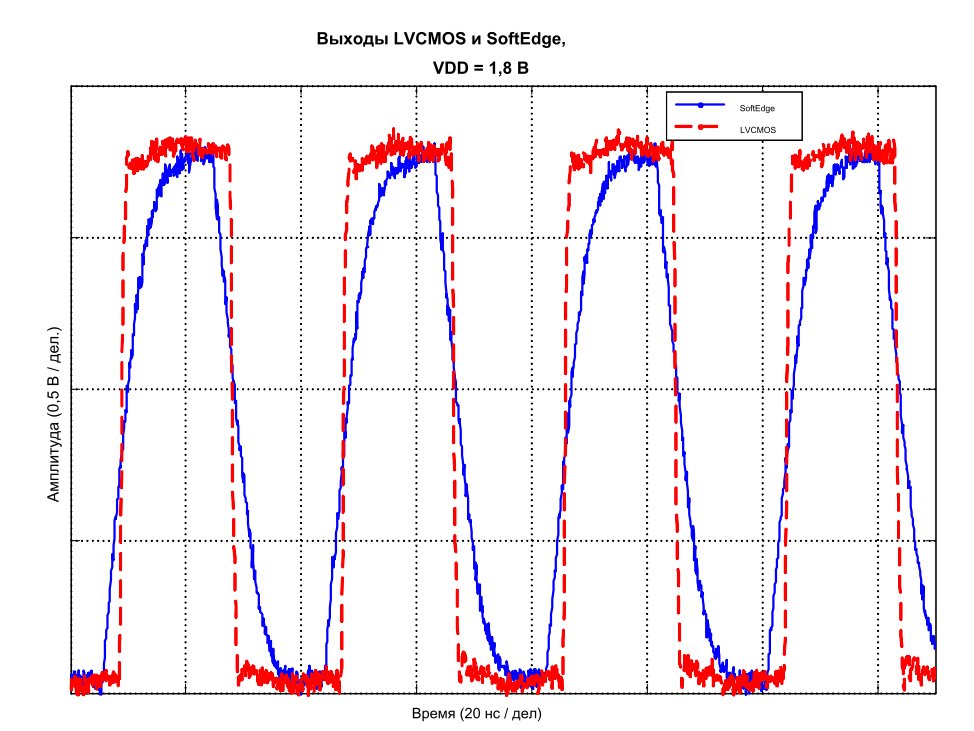

Посмотрел выходные сигналы SiT5000 и MEMS. Там везде меандр. Синус на замену не пойдет?
MEMS
SiT5000
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Если встретите импульсные БП под эти генераторы помощнее, с запасом, сообщите. Я к сожалению не умею такое выбирать. Один генератор с усилителями, под эксперименты хотелось бы иметь Компьютерный БП не подойдет? Он уже заземлен. Но там вроде по минусу слабая мощность. У меня без дела брендовый валяется HP, типа такого - https://www.citilink.ru/catalog/compute … ly/877950/
Вот БП и цена и характеристики и земля решена грамотно. Опять же бренд без обмана. \https://www.terraelectronica.ru/product/235357 Буду покупать 2 й.
Сейчас соберу из 2-х один рабочий ( окончательный вариант ) и выложу. Датушит на БП можете посмотреть на этом же сайте.
Похоже это производитель (Япония) - https://www.kds.info/product/dsb321sdn-1/
Даташит - Ссылка

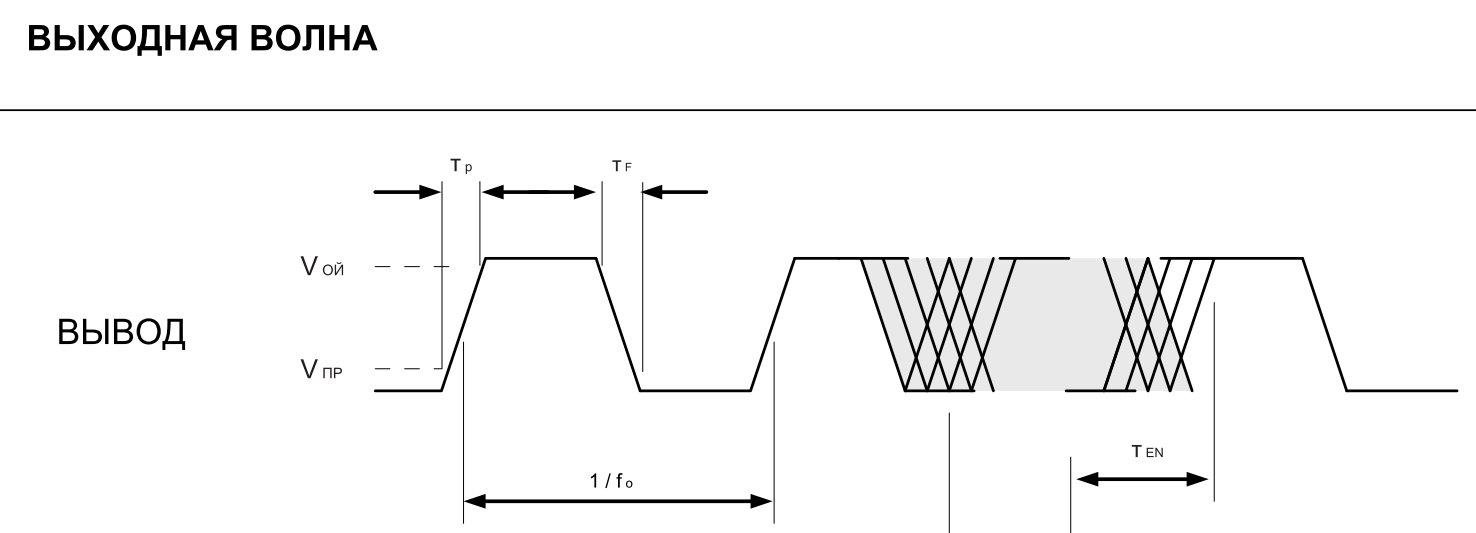

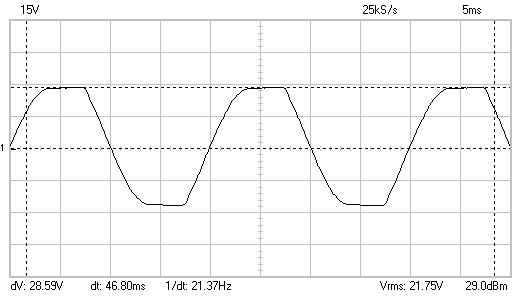

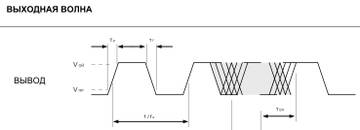

"Output Level 0.8Vp-p min. (f≦52MHz) (Clipped Sinewave/DC-coupled)"
Как понять - обрезанная синусоида?
Всё понятно, это и есть МЕАНДР. Возьму на пробу
- Ссылка
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Посмотрел выходные сигналы SiT5000 и MEMS. Там везде меандр. Синус на замену не пойдет?
MEMS
SiT5000
https://x-faq.ru/index.php?topic=4578.m … #msg229486 посмотрите пост 2072. Кварцы можете заказать на прямую и цены и без заморочек.
https://ru.mouser.com/SiTime/Passive-Co … &No=50

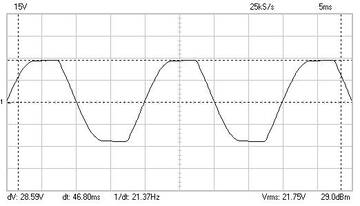

Включенных, как и написал, встречно друг к другу, т.е. плюс одного стабилитрона соединяется с плюсом другого. По предложению non606 купил супрессоры на 6,8 и 15вольт. При 6,8 вольт просто искажаются фронт и спад меандра. При использовании супрессора на 15в получилось следующая осциллограмма. Импульс расширился, но фронт стал 76 нс. Обратите внимание при 20в. на входе, на выходе 46в !, за счет быстрого пробоя супрессора. Как Вы предполагаете какие импульсы лучше использовать?
Странно, ничего похожего на шипы, с обычными стабилитронами картинка была лучше? Жаль нет под рукой супрессоров, тема интересная. Похоже, слишком большая индуктивность, можно попробовать уменьшить кол-во витков.
Еще одна идея получить шипы - с генератора подавать однополярный меандр на катушку через импульсный диод (от импульсных БП), получится тоже-самое, для одной полярности, но диод достать легче.
еще мучат сомнения по поводу усилителя 1210, на форумах пишут крайне нестабильно работает, самовозбуждается...
Использую давно, самовозбуждения нет, работает стабильно. Может быть неправильная разводка платы? У меня сделано навесным монтажом. Или питание не зашунтировано емкостями, по тех. условиям надо ставить танталовые конденсаторы и керамику. Возбуждение может быть относится к CT1210CT7?
834 х 12 = 10 008 руб. Мне дороговато для китайцев, нет гарантий с ppm, с брендами бы еще подумал
Возьму мелких на пробу 5 шт, понаблюдаю...
Я бы дождался GPS приемника и затем вывел опорную частоту на все генераторы, тем более если генераторы одинаковы. Просто после GPS ставится буферный каскад на простой, недорогой микросхеме. Думаю с десяток генераторов потянет.
Еще одна идея получить шипы - с генератора подавать однополярный меандр на катушку через импульсный диод (от импульсных БП), получится тоже-самое, для одной полярности, но диод достать легче.
Есть еще дрейфовые диоды, с ними фронт наносекунды, но у меня их нет.
Супрессоры поднимают вольтаж в два раза, может пригодится для дальнейшего.
Отредактировано Leonid (2021-01-07 16:08:57)
а можно ли поступить так - берем модуль питания типа такого https://aliexpress.ru/item/32830700887. … 5038085707 , вставляем в генератор, от него 12 в идет на усилитель, а после него ставим понижающий модуль типа такого https://aliexpress.ru/item/400006751193 … 0174084090 и используем для питания генератора 5 в.
потому что родной бп в генераторе работает на пределе, напряжение 4.8 вольта...

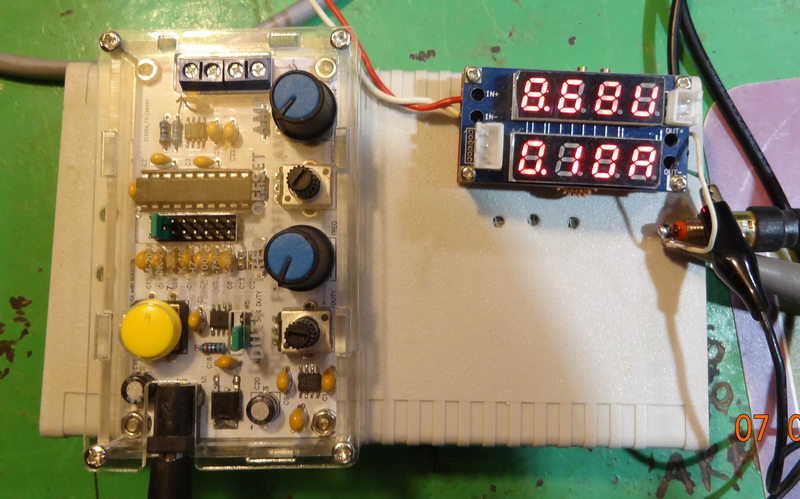

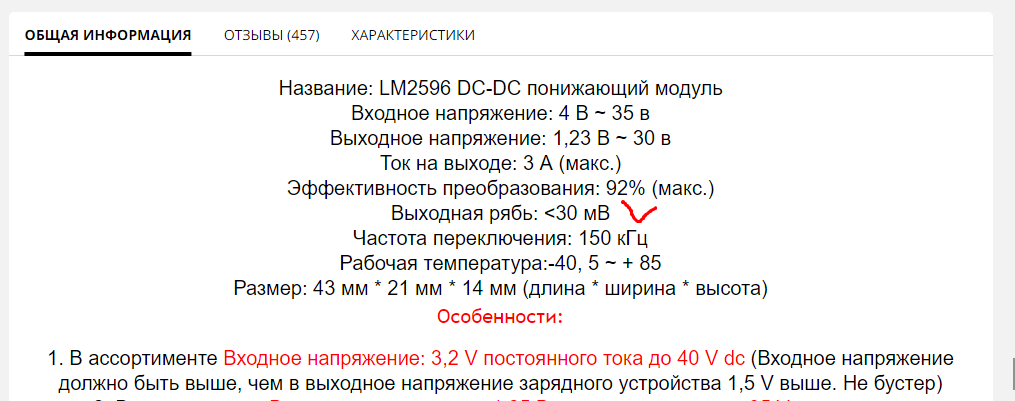

Это такой же понижающий модуль, только с индикаторами сверху:при токе 0, 1 А :
А продавец вот что про них пишет:
https://x-faq.ru/index.php?topic=4578.m … #msg229486 посмотрите пост 2072. Кварцы можете заказать на прямую и цены и без заморочек.
https://ru.mouser.com/SiTime/Passive-Co … &No=50
У японских температурная стабильность частоты +-0,5ppm. У SiT5000 +-5ppm. Буду надеяться, что придут оригинальные японские, они в десять раз лучше и даже дешевле.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Я бы дождался GPS приемника и затем вывел опорную частоту на все генераторы, тем более если генераторы одинаковы. Просто после GPS ставится буферный каскад на простой, недорогой микросхеме. Думаю с десяток генераторов потянет.
Буду стремиться к максимальному упрощению. Если сработает замена кварца, то на этом остановлюсь. GPS приемник пока мне непонятен, работает ли он стабильно при отключении приемника от компьютера и софта? Как на него повлияют возможные помехи и отключения GPS?
Надо смотреть.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Есть еще дрейфовые диоды, с ними фронт наносекунды, но у меня их нет.
Супрессоры поднимают вольтаж в два раза, может пригодится для дальнейшего.
Я выкладывал тему с SRD диодом https://spooky2.0bb.ru/viewtopic.php?pid=1089#p1089 там из 5 вольт получали импульс 40 вольт 1 нс, катушка там 1 виток диаметром 3 мм. Можно попробовать катушку диметром 1 см пару витков, чтобы удобно было размещать образцы ДНК. Магнитное поле будет меньше из-за количества витков, зато амплитуда гармоник выше за счет крутых фронтов.
Надо пробовать.
Установил частоту гиалуроновой кислоты с импульсами, идущим через стабилитроны, напряжением на катушке 22 вольта. Прошел час,неприятных ощущений нет. Если использовать ту же частоту, но синусоидальным сигнал, возникает неприятное состояние уже через полчаса. Осталось определить, есть ли лечебный эффект с этими импульсами?

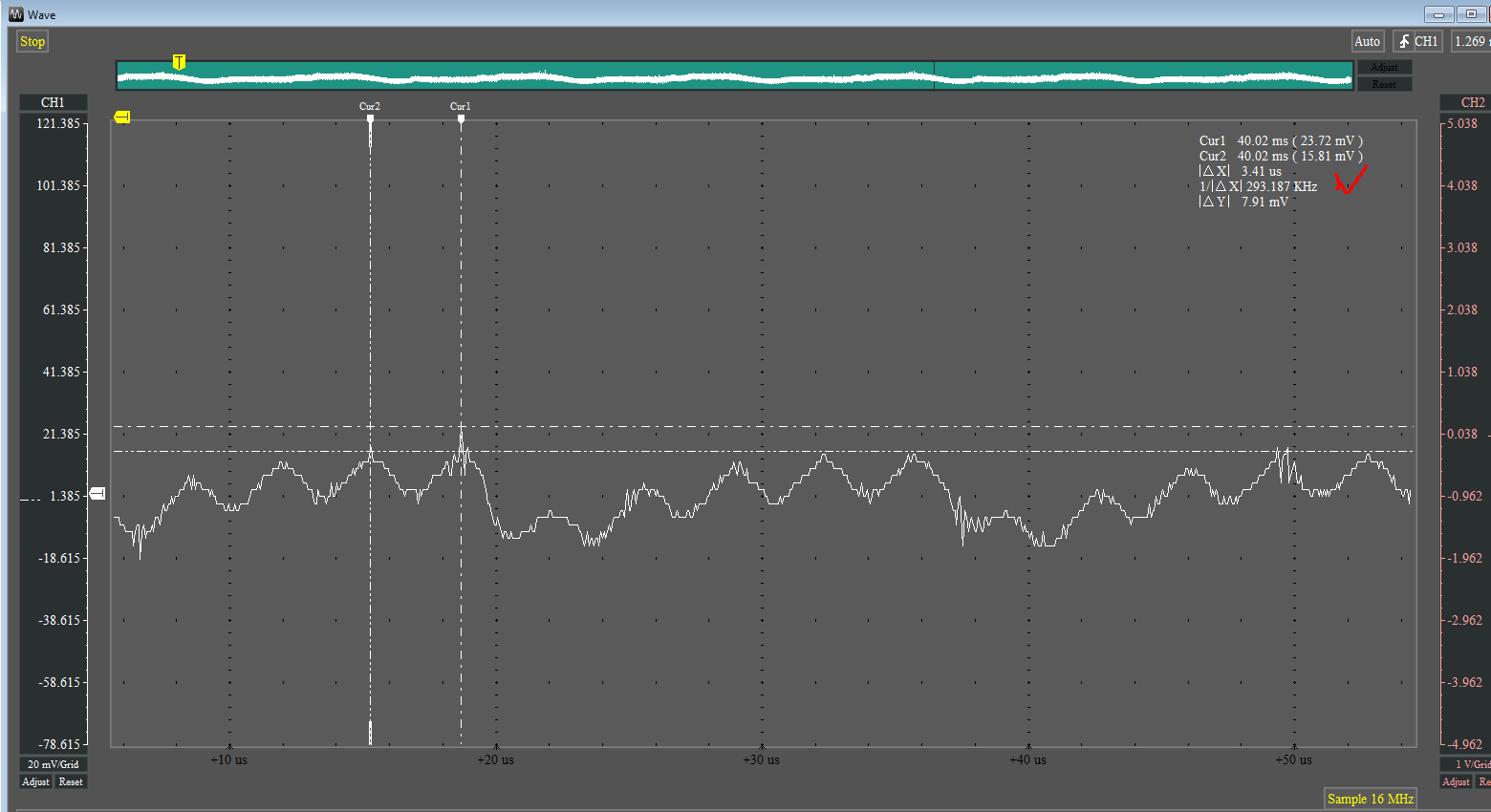

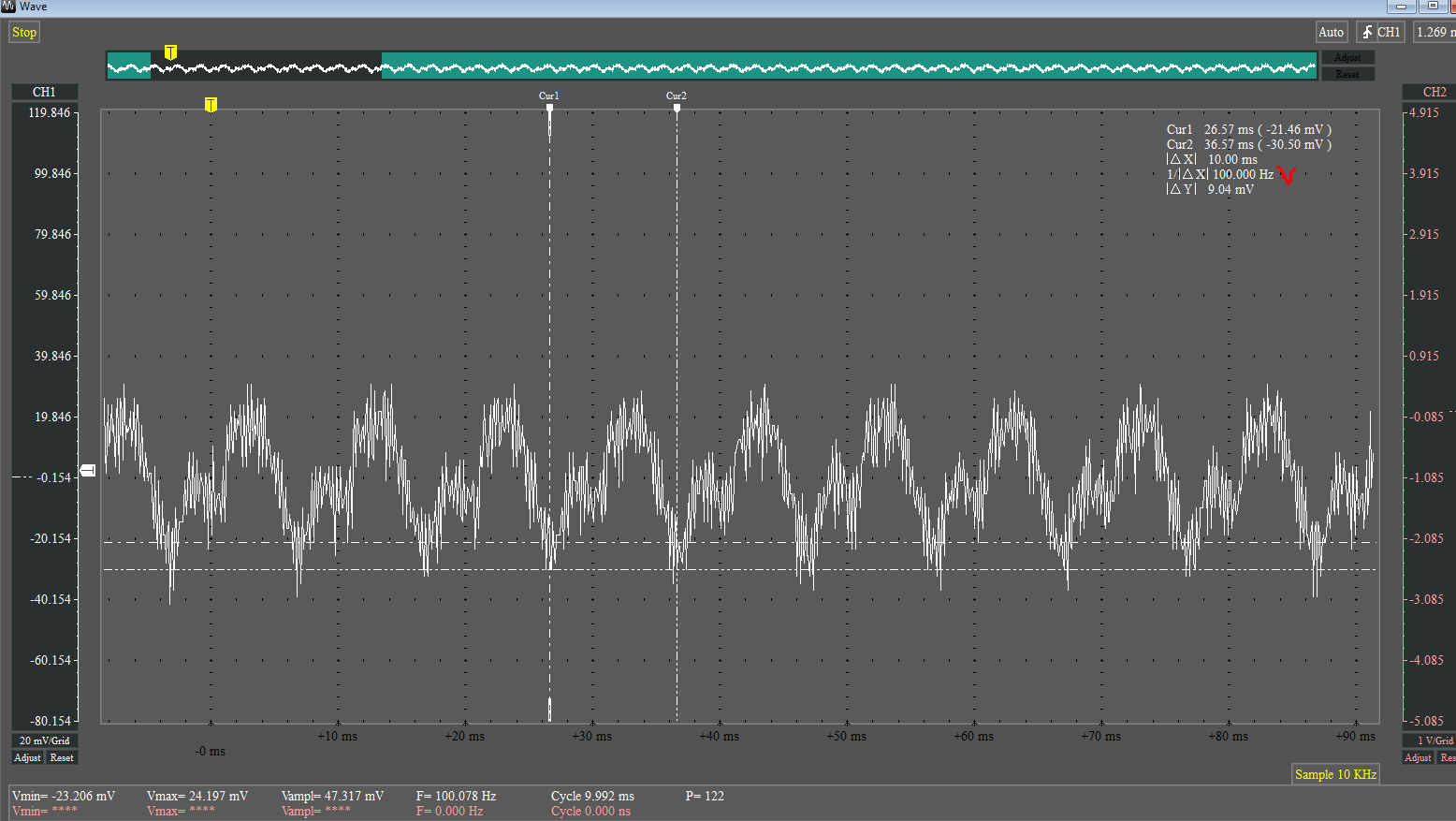

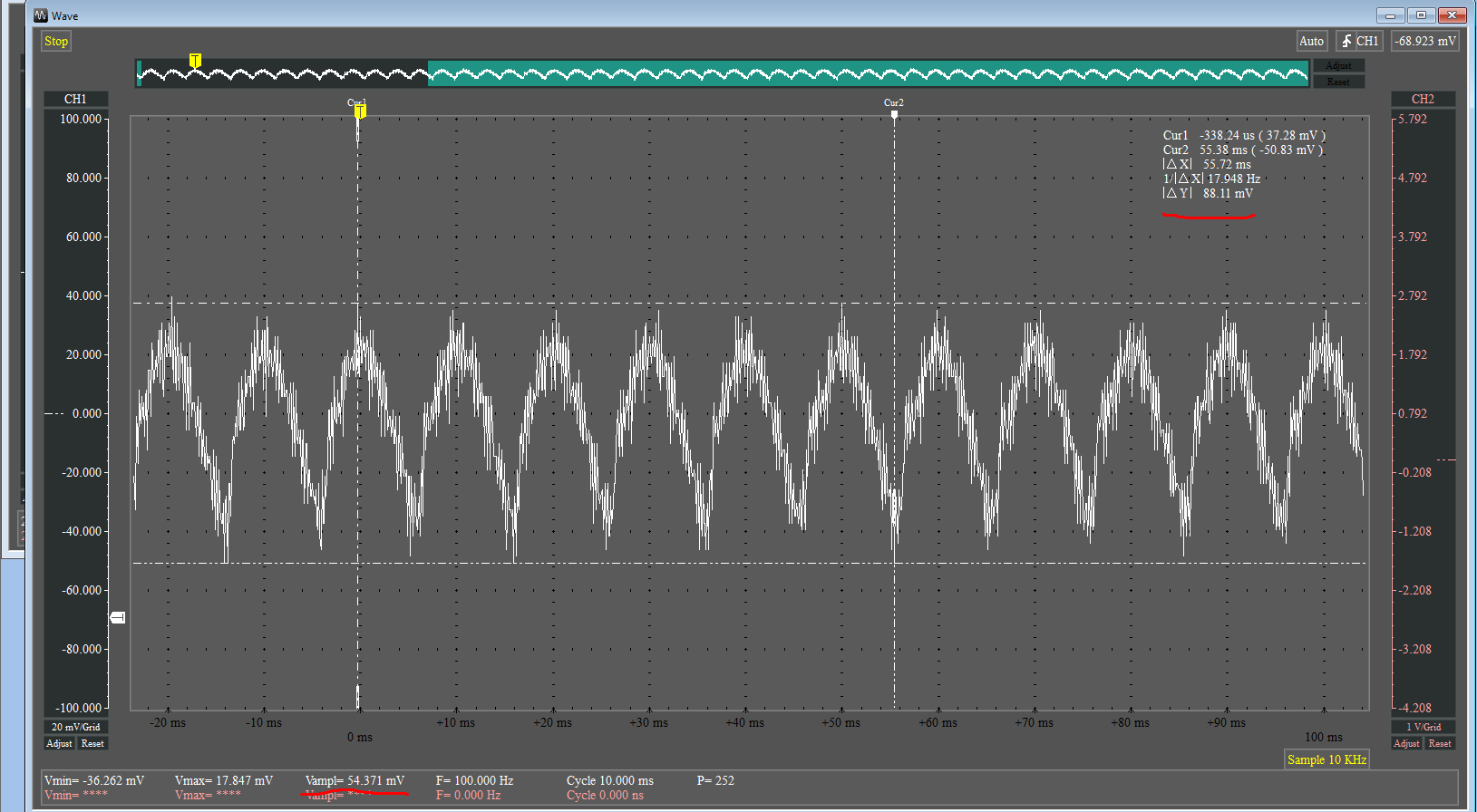

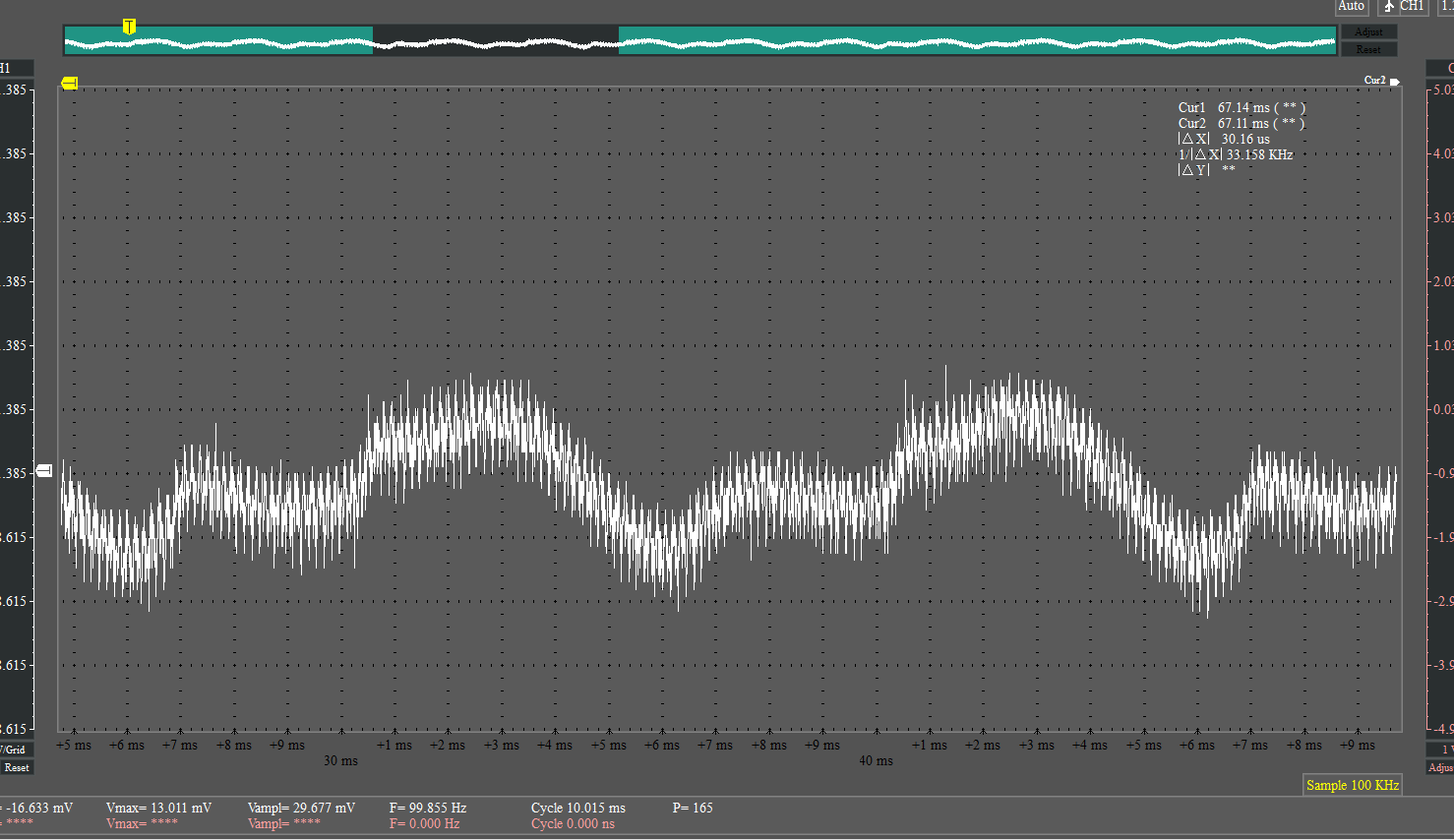

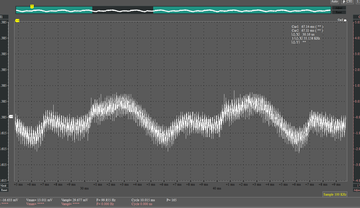

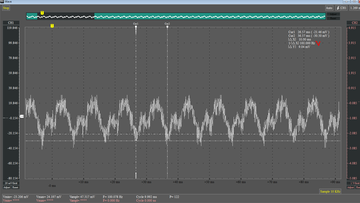

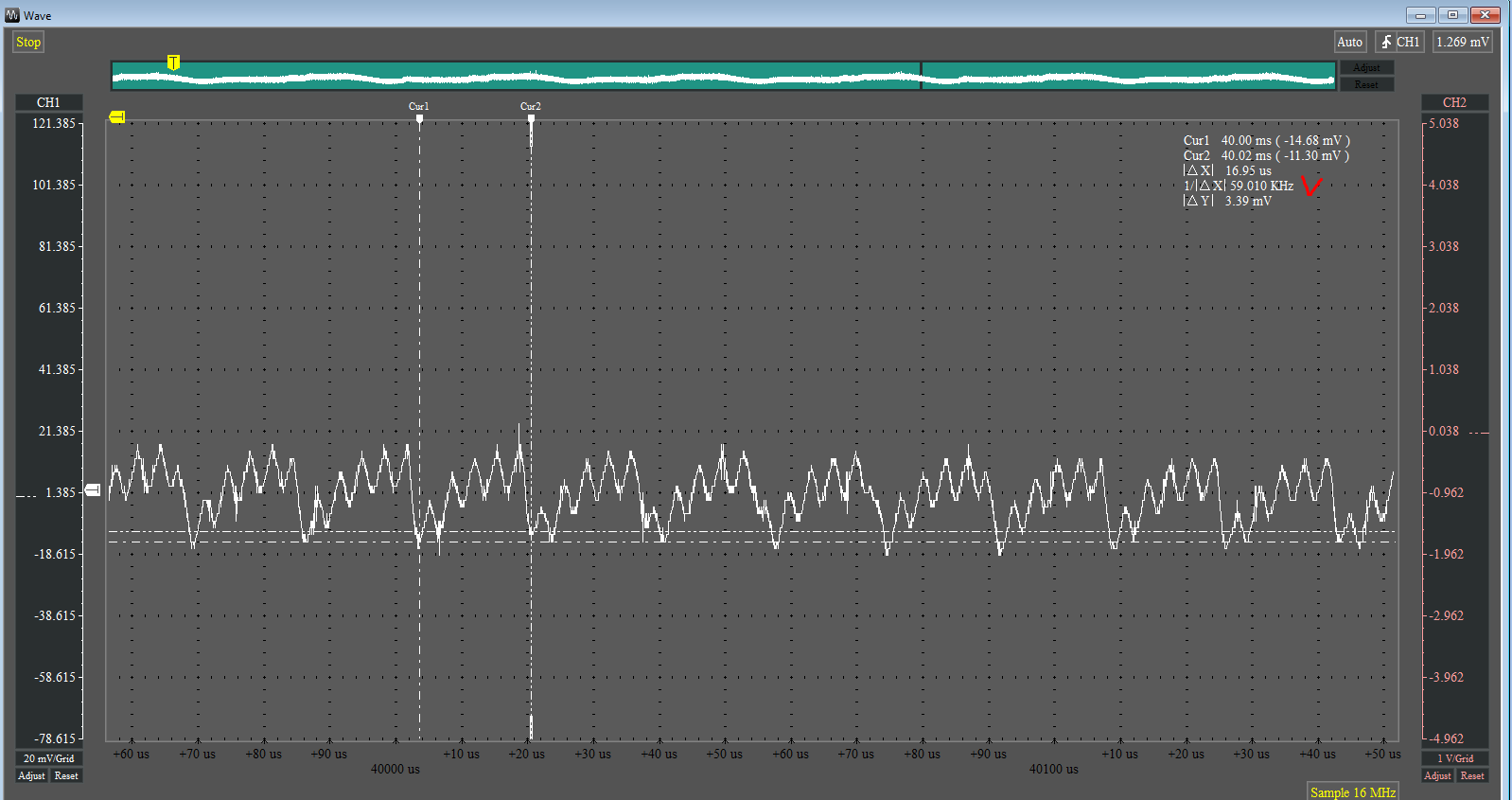

Поизучал по-пристальнее понижающий модуль:
Выше 290 кГц ничего не увидел, да и то мизЕр.
Наверное, не стоит заморачиваться с БП...Только взять с запасами по току, типа, нужно 0,5А ---брать на 3А.
Наверное, не стоит заморачиваться с БП...Только взять с запасами по току, типа, нужно 0,5А ---брать на 3А.
Вычитал, что линейные БП не любят нестабильное входное напряжение. А в нашей сети напряжение плавает 215-225 В, получается, что нужен стабилизатор. Импульсным всё равно, что там в сети. Подумалось, а в импульсных БП как-то можно увеличить выходные токи путем замены каких-то компонентов?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Вычитал, что линейные БП не любят нестабильное входное напряжение. А в нашей сети напряжение плавает 215-225 В, получается, что нужен стабилизатор. Импульсным всё равно, что там в сети. Подумалось, а в импульсных БП как-то можно увеличить выходные токи путем замены каких-то компонентов?
Полностью согласен.Почему опять вернулся к импульсному. У меня правда даже больше..
....а в импульсных БП как-то можно увеличить выходные токи путем замены каких-то компонентов?
И ключ(транзистор) по-мощнее( на радиатор), и трансформатор побольше, диоды на выходе помощнее( на радиаторы). Наверное, так.
И ключ(транзистор) по-мощнее( на радиатор), и трансформатор побольше, диоды на выходе помощнее( на радиаторы). Наверное, так.
Добавить процентов 10-20, без замены трансформатора, пару каких-то компонентов заменить. Скорее всего тут китайцы опять сэкономили, как обычно. И тогда БП будет тянуть всё без проблем В общем-то он и сейчас нормально работает, на меандре. Но вот если цеплять усилитель LT1210CR, то что-то надо делать.
Важны в этом деле простые решения, а не засовывать двигатель от BMW в Запорожец
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

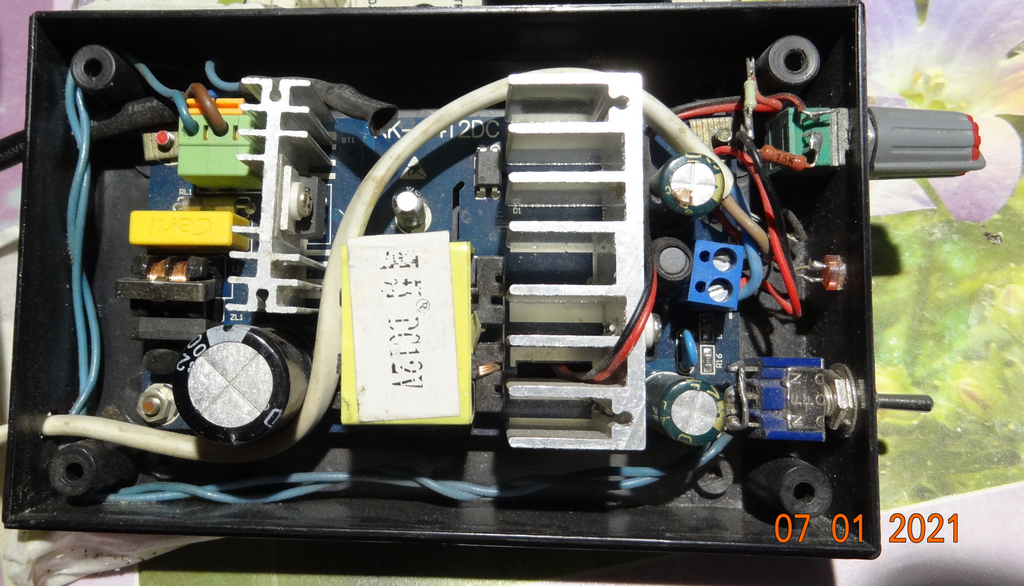

Такой, на 6А ,покупал лет 5 назад. Заменил постоянный резистор переменным и получился с регулировкой от 10.5 В ---- до 15 В. На всякие эксперименты.
На выходе ( на радиаторе) 2 мощных диода в одном корпусе( параллельно).
Вот БП и цена и характеристики и земля решена грамотно. Опять же бренд без обмана. \https://www.terraelectronica.ru/product/235357 Буду покупать 2 й.
Сейчас соберу из 2-х один рабочий ( окончательный вариант ) и выложу. Датушит на БП можете посмотреть на этом же сайте.
посмотрел, по параметрам подходит, только я не совсем понимаю зачем два выхода на 12 вольт? причем по плюсу и минусу разная нагрузочная способность.... нам то это зачем?
....усилитель LT1210CR....
Миллиампер , наверное, ему потребуется 200-300. Нам же не мощь нужно гнать, наверное.
Это , наверное, если питать от двуполярного источника ( 150мА+150мА). От однополярного---даже и не знаю сколько. Пришлют с Китая---проверю.
посмотрел, по параметрам подходит, только я не совсем понимаю зачем два выхода на 12 вольт? причем по плюсу и минусу разная нагрузочная способность.... нам то это зачем?

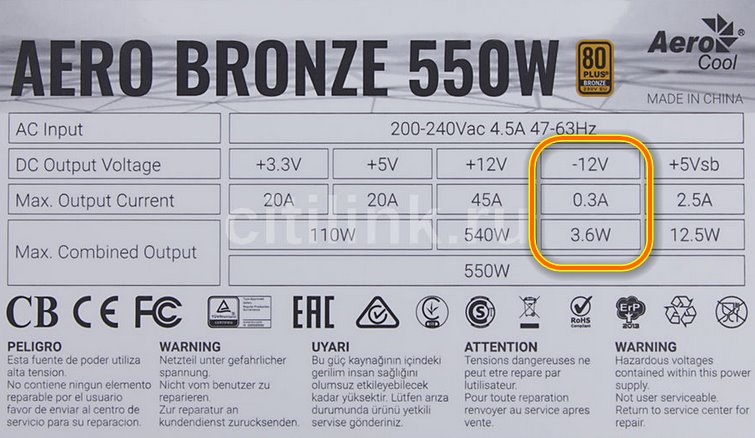

Я примерно помню, что есть плюс и минус и от минуса бегут электроны к плюсу. Но минус обычно был корпусом. А теперь получается, что корпус - это земля. Многое забылось, но есть "-" в этих БП. Также есть минус в компьютерных БП
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
На Авито тьма этих БП от компов продают. Не дорого.
В 2 раза дешевле чем на одно напряжение с Китая.
Отредактировано tehnik631 (2021-01-07 21:52:16)
немного запутался - даташит на усилитель 1210 питание двухполярное 15 вольт, на форуме выкладывали схемку питание однополярное 12 вольт...
немного запутался - даташит на усилитель 1210 питание двухполярное 15 вольт, на форуме выкладывали схемку питание однополярное 12 вольт...
Тут еще были изменения - Spooky2 альтернатива: мои катушки
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
танталовый конденсатор на керамический можно заменить?
танталовый конденсатор на керамический можно заменить?
Не стоит этого делать. Если это в цепи питания 1210 то еще важно месторасположение в цепи питания а то ведь можно поставить в стороне и толка не будет. Важна и топология печатной платы, это ВЧ операционный усилитель и нужен правильный монтаж .
А по блоку питания для 1210, искать двуполярные 12 в модули питания или обычный пойдет?
И на какой потр ток искать, если двухполярный? По адекватной цене видел 12 в 0.7а на плюс и на минус
И на какой потр ток искать, если двухполярный? По адекватной цене видел 12 в 0.7а на плюс и на минус
Это, похоже, максимальный кратковременный ток. А реально долговременный, с небольшим нагревом БП---прим. по 300 мА .
Если в каждом плече по 700 мА---должно хватить.

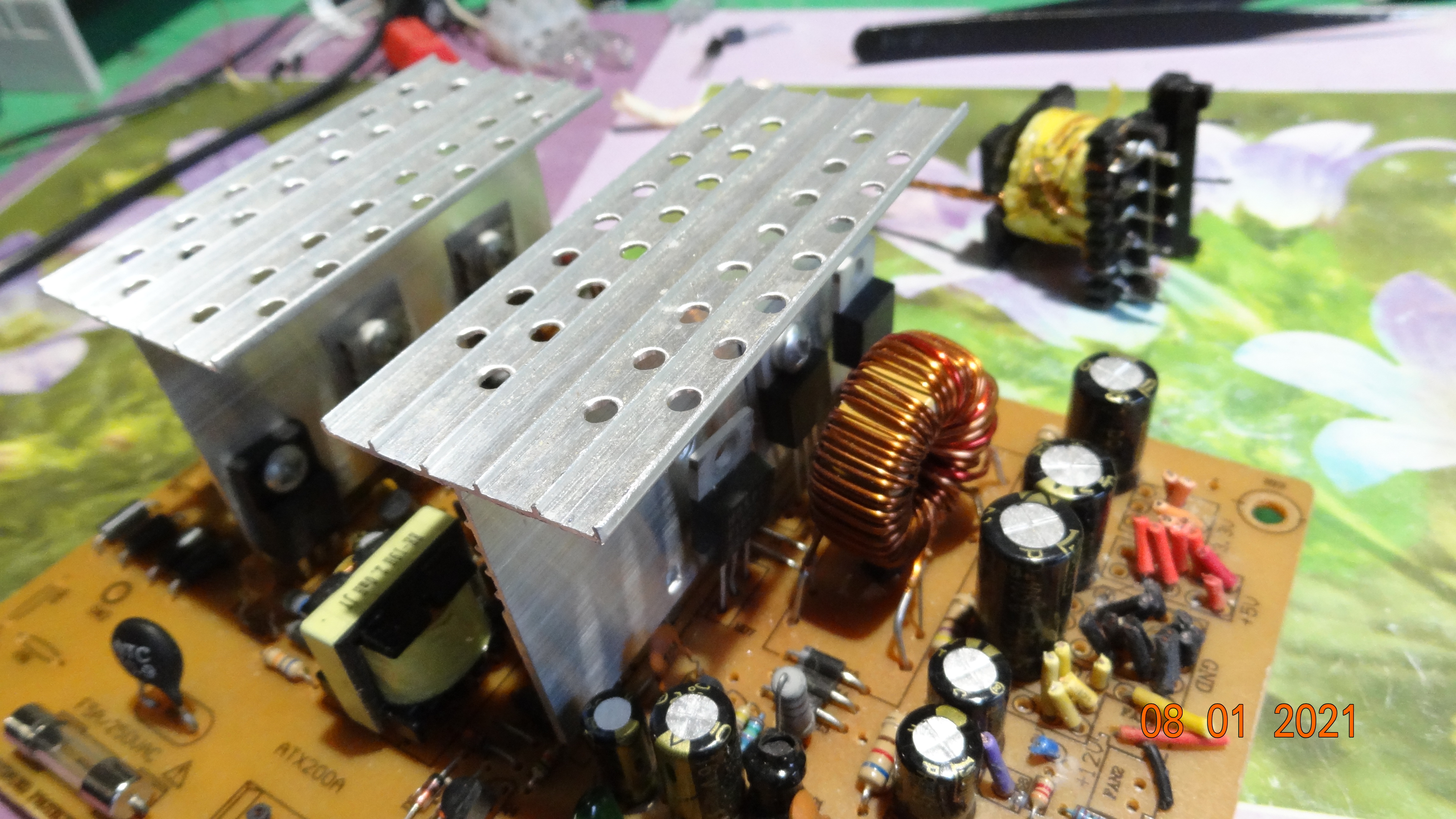

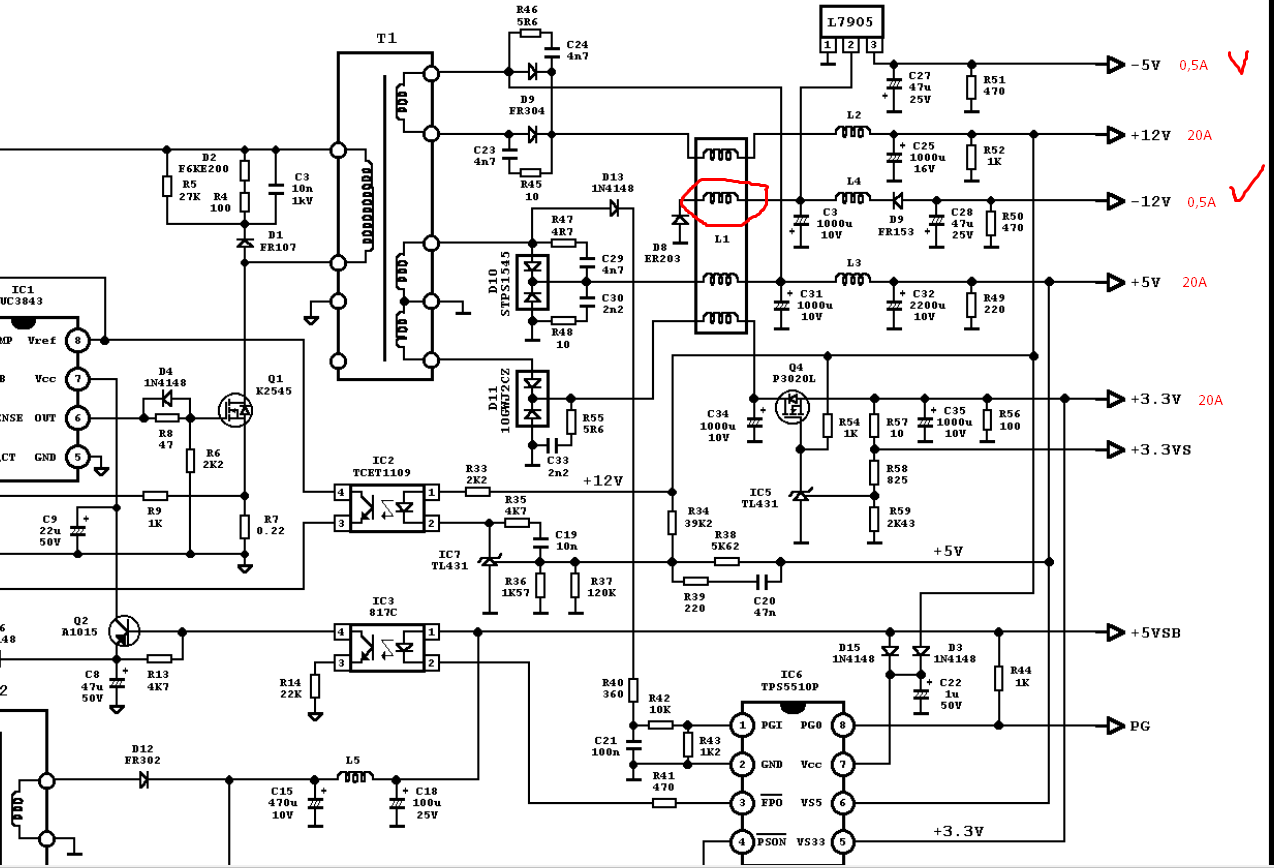

Интересно образование -5В и -12В .
Получается, не в трансформаторе, а на выходе , в кольцевом сердечнике ,за счёт протекания тока 60 А других потребителей......
Я не в курсе как это работает, но если не будет такого поля от мощных потребителей, то и этих слаботочных недолжно быть
