О маленьком конденсаторе https://www.kirich.blog/moe-video/298-v … atora.html
Spooky2 альтернатива: мои катушки
Сообщений 931 страница 960 из 1580
Поделиться9312021-01-06 21:21:31
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Поделиться9322021-01-06 21:27:11
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
tehnik631 написал(а):
О маленьком конденсаторе https://www.kirich.blog/moe-video/298-v … atora.html
Похоже он там стоит
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9332021-01-06 21:29:58
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
он ли? Или просто конденсатор?
Поделиться9342021-01-06 21:48:12
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
tehnik631 написал(а):
он ли? Или просто конденсатор?
Учитывая, что в моделях FY3224S, 6600, 6800, 6900, 8300S один и тот же БП, скорее всего эту мелочь они предусмотрели
Надо смотреть.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9352021-01-06 21:50:58
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Владимирович написал(а):
Учитывая, что в моделях FY3224S, 6600, 6800, 6900, 8300S один и тот же БП, скорее всего эту мелочь они предусмотрели
Будем надеяться....
Пришлют генератор----проверю, так ли это.
Отредактировано tehnik631 (2021-01-06 21:52:03)
Поделиться9362021-01-06 21:54:16

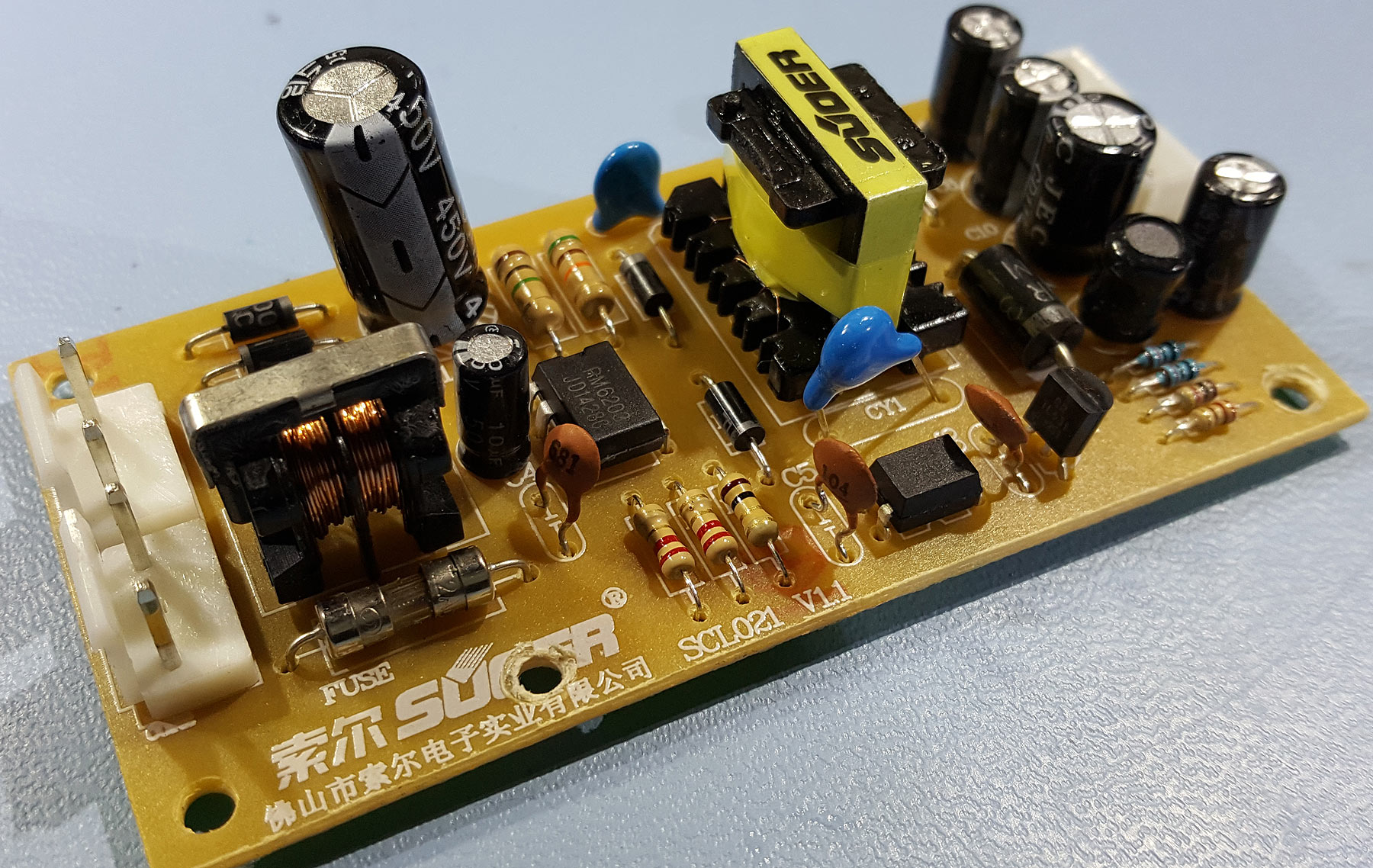

в 6900 такой бп. интересно какая его мощность? похож на двухамперный...
Поделиться9372021-01-06 22:21:45
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
похож на двухамперный...
Скорее всего. На JDS6600 внешний БП, указано 2А.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9382021-01-06 22:26:06
хз потянет ли он нештатный осхо? ток потребления увеличивается на 220 ма
Поделиться9392021-01-06 22:32:09
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Обычно всегда запас в БП. Кварц на разогреве будет есть побольше, минут 5 наверное, войдет в режим и всё, там термоизоляция.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9402021-01-06 22:48:19
Дмитграп написал(а):
хз потянет ли он нештатный осхо? ток потребления увеличивается на 220 ма
Частота может быть изменена в диапазоне от32,768 KДо 200 м.
Например: 12 м 24,576 м 22,5792 м 16,9344 м 11,2896 М 24 м 25 м 52 м. ..... Для поверхностного монтажа.
То, чтоЧастота, которая вам нужна, дайте нам сообщение.
Параметры:
Рабочее напряжение: + 5 В dc / +/- 5%
Рабочий ток: 20 мА (макс.)
Форма выходного сигнала: TTL/CMOS
Рабочий цикл: 40/60%
Стабильность частоты и Темп: +/- 0.2ppm (-10 ~ + 60 C)
Размеры: 20,8x13,2x15 мм
Старение: +/- 0.1ppm/год.
Входное напряжение: DC6V-10V
Поделиться9412021-01-07 00:27:25
Вы меня не правильно поняли, для 6900 генераторов я заказал VECTRON C4550A1-0213 10 МГц , у него ток потребления после разогрева 220 ма, а ту платку с частотой 34560 для спуки генератора взял...
Поделиться9422021-01-07 00:45:45
случайно нашел инфу https://www.youtube.com/watch?v=uiY4QEg_ljM , так вот там говорится что ногти для теста днк нежелательно хранить в полиэтиленовом пакете, тк днк разрушается... а у нас в катушках ведь из полиэтилена пробирочки то...
Поделиться9432021-01-07 10:05:36
Дмитграп написал(а):
Вы меня не правильно поняли, для 6900 генераторов я заказал VECTRON C4550A1-0213 10 МГц , у него ток потребления после разогрева 220 ма, а ту платку с частотой 34560 для спуки генератора взял...
Прежде чем заказывать 10 вместо 50 вы пробовали подставить в генератор простенький кварц и настроить ?
Поделиться9442021-01-07 10:27:55
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
а у нас в катушках ведь из полиэтилена пробирочки то...
Немного странное у него заявление. Он говорит не про вред полиэтилена, а про полиэтиленовые пакеты БЕЗ доступа воздуха. Получается, что и в стеклянной таре с крышкой нельзя хранить, там тоже нет доступа воздуха. В лабораториях по-моему всё хранится в пластике и стекле, герметично. У археологов тоже, все образцы ДНК собраны глубоко под землей (без воздуха миллионы лет), или замурованы в янтаре, воздух отсасывают или заспиртовывают фрагменты, чтобы сохранить
Но ничто не мешает ткнуть полиэтиленовый контейнер иголкой и сделать дырочку для воздуха
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9452021-01-07 10:32:45
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
Прежде чем заказывать 10 вместо 50 вы пробовали подставить в генератор простенький кварц и настроить ?
У 6900 стоит 10 МГц - Ссылка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9462021-01-07 10:57:39
Владимирович написал(а):
У 6900 стоит 10 МГц - Ссылка
Согласен , ошибся. Думал в 60 Мгц стоит на 50.
Поделиться9472021-01-07 11:05:55
Переделал с импульсного . Выигрыш небольшой , а мороки много. Вывод - лучше поставить более мощный БП без заморочек. И про фильтры не забывать.
Поделиться9482021-01-07 12:22:23
serv64 написал(а):
Согласен , ошибся. Думал в 60 Мгц стоит на 50.
Стоит не 50 а 10 мгц. Стоит разобранный, буду ставить ТСХО на 10 мгц.
Поделиться9492021-01-07 12:38:39
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
Переделал с импульсного . Выигрыш небольшой , а мороки много. Вывод - лучше поставить более мощный БП без заморочек. И про фильтры не забывать.
Если встретите импульсные БП под эти генераторы помощнее, с запасом, сообщите. Я к сожалению не умею такое выбирать. Один генератор с усилителями, под эксперименты хотелось бы иметь
Компьютерный БП не подойдет? Он уже заземлен. Но там вроде по минусу слабая мощность. У меня без дела брендовый валяется HP, типа такого - https://www.citilink.ru/catalog/compute … ly/877950/
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9502021-01-07 12:49:22
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Leonid написал(а):
...... Решил на своем генераторе с усилителем проэкспериментировать. Поставил последовательно с катушкой два встречно включенных стабилитрона Д814А. При пробое они работают как лавинные диоды......
Хотелось уточнить : включённых встречно или встречно-параллельно ?
Поделиться9512021-01-07 13:24:32
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
В генераторах FY3224S и JDS6600 стоят кварцы на 24 МГц. Для FY3224S стоит TCXO, не пойму, что стоит в JDS6600

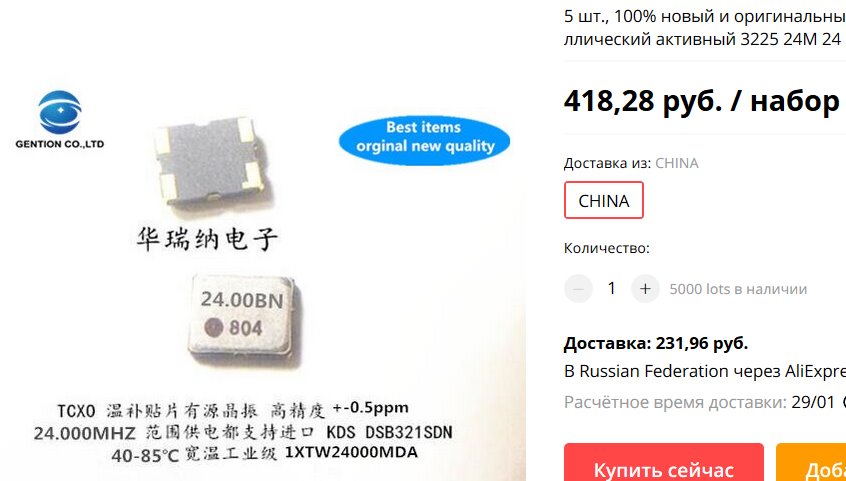

Нашел интересное предложение, можно просто впаять по месту, размер мелковат (ноги припаять), но +-0,5ppm
Продавец вроде живой (orginal quality) , даташит пока не встретил - Ссылка
Добавка: кажется нашел:
Теперь вопрос: подойдет по питанию? Наверное подойдет, тут обсуждали похуже - https://x-faq.ru/index.php?topic=4578.m … #msg229542
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9522021-01-07 13:29:40
tehnik631 написал(а):
Хотелось уточнить : включённых встречно или встречно-параллельно ?

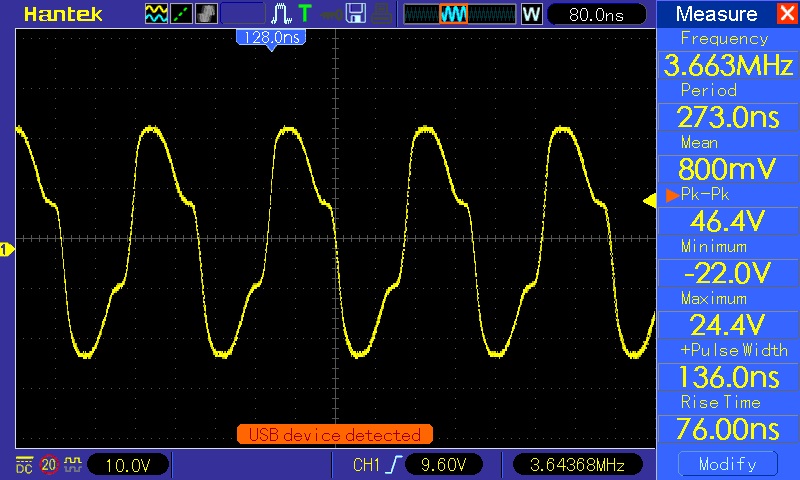

Включенных, как и написал, встречно друг к другу, т.е. плюс одного стабилитрона соединяется с плюсом другого. По предложению non606 купил супрессоры на 6,8 и 15вольт. При 6,8 вольт просто искажаются фронт и спад меандра. При использовании супрессора на 15в получилось следующая осциллограмма. Импульс расширился, но фронт стал 76 нс. Обратите внимание при 20в. на входе, на выходе 46в !, за счет быстрого пробоя супрессора. Как Вы предполагаете какие импульсы лучше использовать?
Поделиться9532021-01-07 13:42:59
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
По питанию вписывается (+1,8 В)- Spooky2: мои катушки
Тут поставили с питанием 1,7 - 3,6 В, работает - https://x-faq.ru/index.php?topic=4578.m … #msg229486

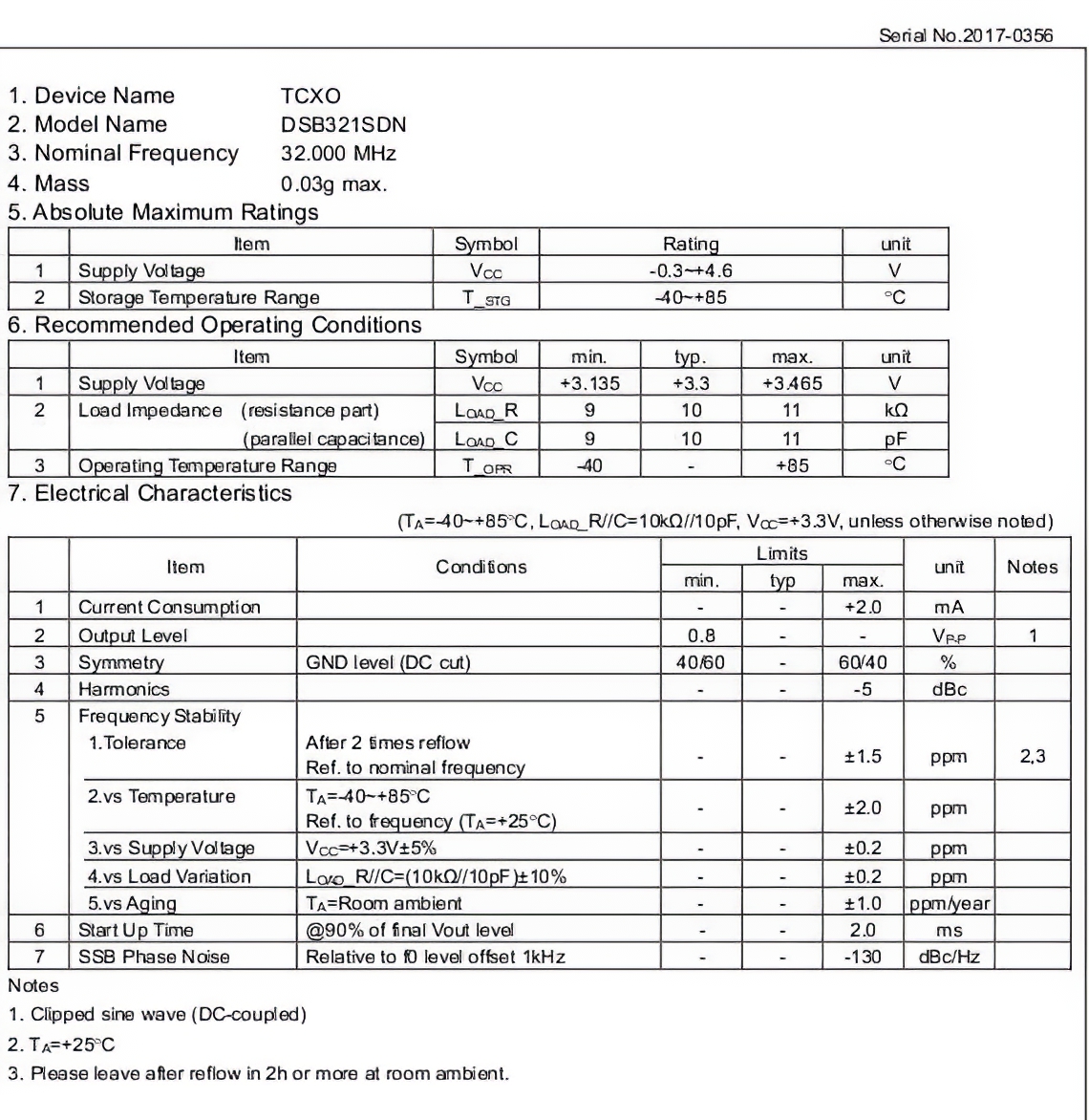

Даташит - Ссылка
Можно брать TCXO для FY3224S - Ссылка
Осталось разобраться, какая форма сигнала в кварцах генераторов.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9542021-01-07 13:50:35
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Владимирович написал(а):
..... Наверное подойдет, тут обсуждали похуже - https://x-faq.ru/index.php?topic=4578.m … #msg229542
Там и питанию кварца уделили внимание ( пост выше):
....Улучшил фильтрацию по питанию основных чипов на мб, в т.ч. и кварцевого генератора.
Поделиться9552021-01-07 13:51:07
Владимирович написал(а):
В генераторах FY3224S и JDS6600 стоят кварцы на 24 МГц. Для FY3224S стоит TCXO, не пойму, что стоит в JDS6600 Здесь
Нашел интересное предложение, можно просто впаять по месту, размер мелковат (ноги припаять), но +-0,5ppm

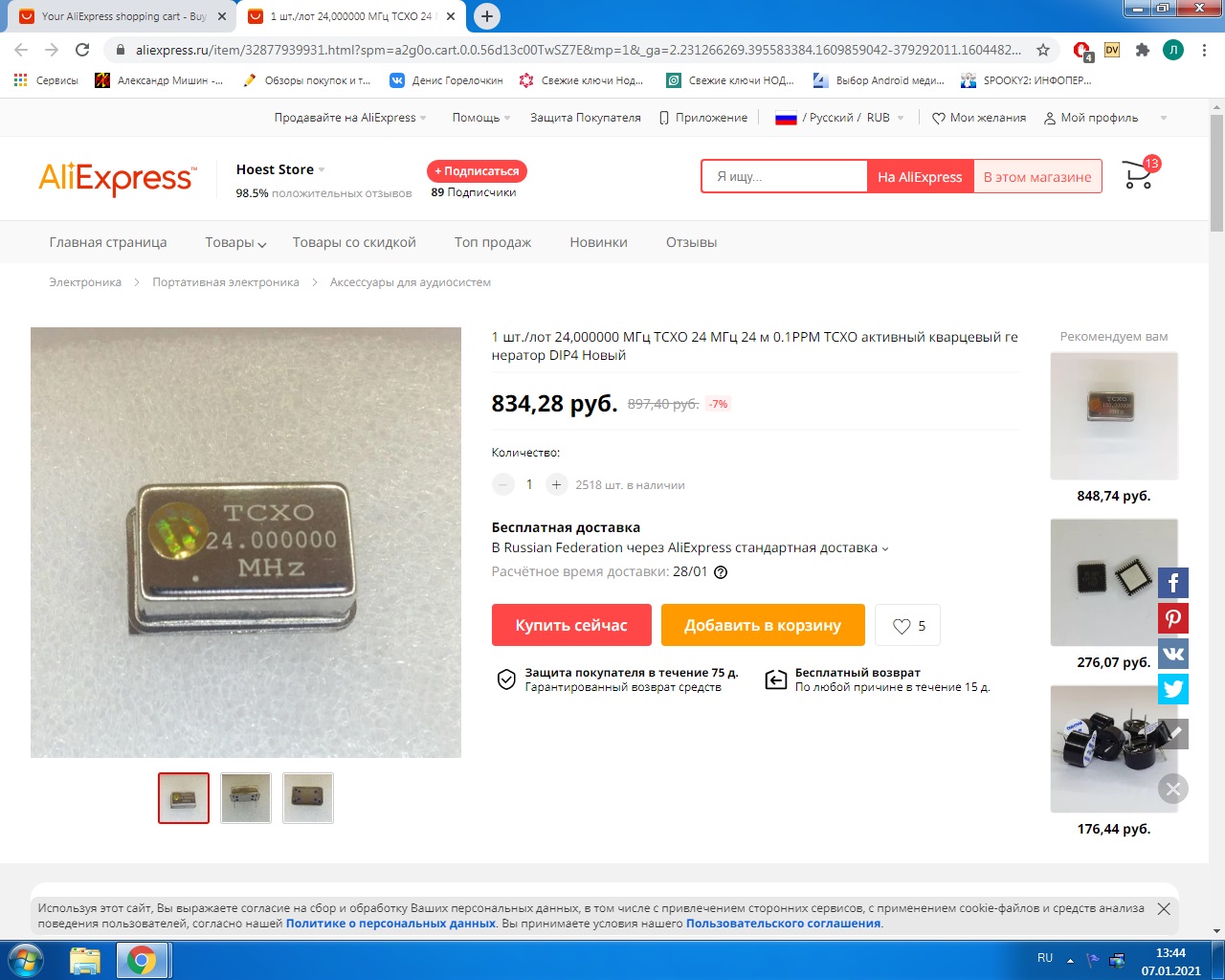

Здесь нашел чуть подороже, зато 0,1 ppm. Вопрос в том соответствуют ли китайские ppm нашим. По усилителям мощности китайский ватт в 7 раз меньше нашего.
Поделиться9562021-01-07 14:41:33
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Leonid написал(а):
Здесь нашел чуть подороже, зато 0,1 ppm. Вопрос в том соответствуют ли китайские ppm нашим. По усилителям мощности китайский ватт в 7 раз меньше нашего.
834 х 12 = 10 008 руб. Мне дороговато для китайцев, нет гарантий с ppm, с брендами бы еще подумал

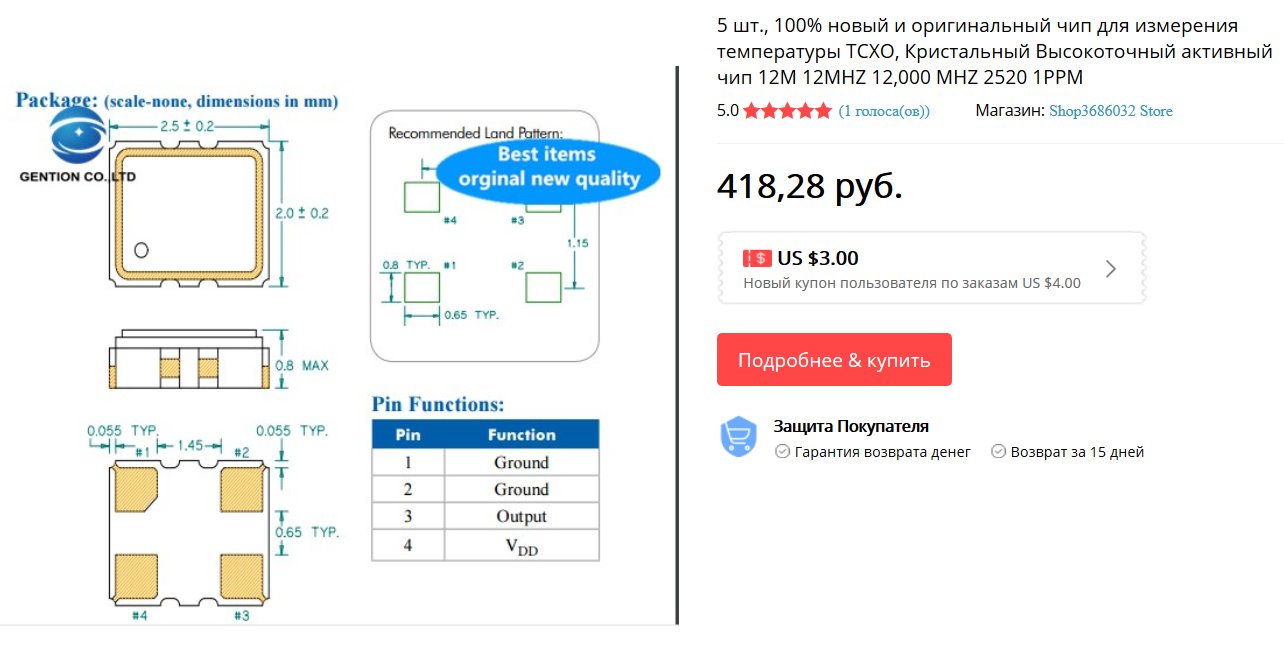

Возьму мелких на пробу 5 шт, понаблюдаю...
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9572021-01-07 15:05:03
а можно ли поступить так - берем модуль питания типа такого https://aliexpress.ru/item/32830700887. … 5038085707 , вставляем в генератор, от него 12 в идет на усилитель, а после него ставим понижающий модуль типа такого https://aliexpress.ru/item/400006751193 … 0174084090 и используем для питания генератора 5 в.
потому что родной бп в генераторе работает на пределе, напряжение 4.8 вольта...
Поделиться9582021-01-07 15:07:48
еще мучат сомнения по поводу усилителя 1210, на форумах пишут крайне нестабильно работает, самовозбуждается...
Поделиться9592021-01-07 15:07:58
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12

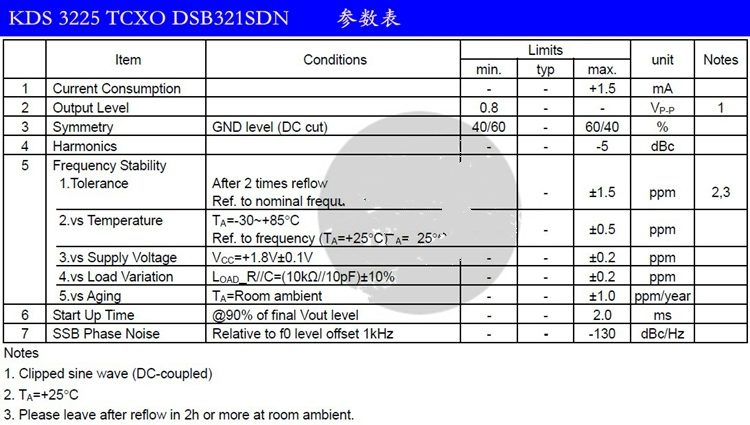

У мелких еще такое нашел, получается, что сигнал синус (внизу написано)? Он не подойдет?
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться9602021-01-07 15:13:26
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
tehnik631 написал(а):
Владимирович написал(а):
..... Наверное подойдет, тут обсуждали похуже - https://x-faq.ru/index.php?topic=4578.m … #msg229542
Там и питанию кварца уделили внимание ( пост выше):
....Улучшил фильтрацию по питанию основных чипов на мб, в т.ч. и кварцевого генератора.
Пока нестабильность с частотами не замечал, кварц лишь плывет, из-за своего качества. Фильтры может и стОит поставить.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
