Spooky2 альтернатива: мои катушки

Сообщений 781 страница 810 из 1419

781

nike написал(а):

Разобрал свой FY 6800, там 2 кварца, 12 и 50 MHz. На ветке " Дешевый генератор в место Spooky 2 " об этом написали: 12MHz не опорный... его не трогать. Тогда менять на надо 50 MHz. OCXO на эту частоту  не нашел, продают TCXO.

Да, надо менять только 50 МГц. Тут про 6800 - Spooky2: мои катушки
Брали тут - Ссылка

0

782

Разобрал свой FY 6800, там 2 кварца, 12 и 50 MHz.

В нете полно фото с расшифровкой где какой узел и за что отвечает. У вас 50 с опорной частотой 10. Регулировкой опорника регулируете точность.

0

783

FY6900校准方法
一、关闭信号发生器;
二、同时按住信号发生器的前面板左侧的“电源键”和中间的“CH1”按键;
三、打开信号发生器后背板的电源开关,在听到蜂鸣器“滴”声后松开双手(如果不小心关闭界面,松开双手后再次点击前面板左下角电源键打开操作界面进行后续操作即可);
四、点击“SYSTEM”按键,进入系统界面后点击屏幕右下角“MORE”(更多)按键;
五、进入MORE界面后点击屏幕右下角“OSCI”(晶振)按键,此时记下仪器上测量到的信号发生器CH1的输出频率,调节OSCI(晶振)参数至刚才记下的参数值,然后点击“OK”按钮,重启信号发生器即可完成频率校准。
она же и на 6800

0

784

serv64 написал(а):

Опорную частоту задает OCXO? Я про это говорю, это хорошо, при условии, что OCXO заведомо гарантированно точный.
Не совсем верно. Кварц может 50 Мгц , а опорная частота !0 Мгц.

Получается, что процессор делит частоту кварца на 5 и уже от этой частоты задает ритм всем процессам? Я что-то уже запутался  %-) А как тогда вычислить опорную частоту?

Видимо это понятно из конкретной инструкции по калибровке:

"...5. Нажмите “SYS“, а затем”More".
6. Теперь на экране вы можете увидеть “осциллятор” и на дисплее 10.000.000,000 Гц"

0

785

serv64 написал(а):

FY6900校准方法
一、关闭信号发生器;
二、同时按住信号发生器的前面板左侧的“电源键”和中间的“CH1”按键;
三、打开信号发生器后背板的电源开关,在听到蜂鸣器“滴”声后松开双手(如果不小心关闭界面,松开双手后再次点击前面板左下角电源键打开操作界面进行后续操作即可);
四、点击“SYSTEM”按键,进入系统界面后点击屏幕右下角“MORE”(更多)按键;
五、进入MORE界面后点击屏幕右下角“OSCI”(晶振)按键,此时记下仪器上测量到的信号发生器CH1的输出频率,调节OSCI(晶振)参数至刚才记下的参数值,然后点击“OK”按钮,重启信号发生器即可完成频率校准。
она же и на 6800

Всё понятно. Перевожу:

Метод калибровки FY6900
1. Выключите генератор сигналов;
2. Одновременно нажмите и удерживайте кнопку «Power» на левой стороне передней панели генератора сигналов и кнопку «CH1» посередине;
3. Включите выключатель питания на задней панели генератора сигналов и отпустите руки после звукового сигнала (если вы случайно закрыли интерфейс, отпустите руки и нажмите кнопку питания в нижнем левом углу передней панели, чтобы открыть рабочий интерфейс. Возможны последующие операции);
4. Нажмите кнопку «SYS», войдите в интерфейс системы и нажмите кнопку «MORE» в правом нижнем углу экрана;
5. После входа в интерфейс MORE нажмите кнопку «OSCI» (кварцевый генератор) в правом нижнем углу экрана. В это время обратите внимание на выходную частоту генератора сигналов CH1, измеренную на приборе, настройте параметры OSCI (кварцевый генератор) на только что отмеченное значение, а затем Нажмите кнопку «ОК» и перезапустите генератор сигналов, чтобы завершить калибровку частоты.

- она же и для FY6800

0

786

Владимирович написал(а):

Получается, что процессор делит частоту кварца на 5 и уже от этой частоты задает ритм всем процессам? Я что-то уже запутался   А как тогда вычислить опорную частоту?

Правильно. Где две ноги у кварца там частоту задает контролер , а проц управляет. Где есть режим калибровки там прописано. Можете на 6600 убедится.

0

787

serv64 написал(а):

Можете на 6600 убедится.

Все варианты испробовал, мой JDS6600 не входит в режим калибровки. Надо писать разрабам  :mad:

0

788

Подсоедините выход генератора к осцил. или частотомеру , войдите в режим калибровки и всё увидите когда будете регулировать.

0

789

https://radiokot.ru/forum/viewtopic.php … ;start=160

0

790

serv64 написал(а):

войдите в режим калибровки и всё увидите когда будете регулировать.

А как войти, если не вижу, не подходят инструкции от FY.

0

791

Написал разрабам на

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

, по генераторам JDS6600 и FY3224S. Пока нет этих инструкций по калибровке, пусть высылают.

0

792

Интересно, есть ли на Али в продаже аналоговые блоки питания, подходящие для DDS генераторов? Я что-то не нашел  :dontknow:

Похоже надо задавать вопрос "линейный блок питания", но ценники зашкаливают  :canthearyou:

0

793

Для генераторов с 24 МГц TCXO (FY3224S, JDS6600) тут список брендовых, такого же размера (почти), для простой замены - Ссылка

Почему TCXO? - https://x-faq.ru/index.php?topic=4578.m … #msg229486

0

794

Владимирович написал(а):

Написал разрабам на

, по генераторам JDS6600 и FY3224S. Пока нет этих инструкций по калибровке, пусть высылают.

Посмотрел фото вашего гена. отличается. Вход в сервисное по любому есть. Вот к примеру , но похоже калибровку частоты там не сделать. Частотомер и ген. имеют разные контролеры.
MHS5200A
при включении питания зажать "SET"., а далее при помощи PgDn (PgUp) можно пройтись по меню.
CAL-Freq: 4996
CH1-2.0V:1910
CH1-H 0%: 2040
CH1-L 0%: 7560
CH1-100%:3277
CH2-2.0V:1930
CH2-H 0%:2090
CH2-L 0%:4700
CH2-100%:3314
Max-Ampl:1746
Для сохранения результата два раза нажать "ОК"

CAL-Freq:- коррекция частотомера
Max-Ampl:-кому не ясно что это, дальше можете не смотреть
CH1(2)-2.00V : Установка уровня 2В в CH1(2)
CH1(2)-H 0%: -устранение постоянной составляющей при большом вых сигнале в CH1(2)
CH1(2)-L 0% -устранение постоянной составляющей при малом вых сигнале CH1(2)
CH1(2)-100% - Установка постоянной составляющей равной половине размаха синусоиды вых сигнале (синусоида приподнята над "нулем" на уровень равный половине размаха) CH1(2).
Все настройки производятся на частоте 15,0000кГц, если изначально уровни не соответствовали заявленным в инструкции, то лучше и не пытаться , что-либо исправить, глобально лучше не будет.

З.Ы. при CH1(2)-100% и вообще большой постоянной составляющей на выходе вых. микрухи сильно греются в силу плохого теплоотвода у них.

Если зажать CH1/CH2 при включении питания, то произойдет сброс настроек на заводские.

+1

795

Дмитграп написал(а):

а можно поподробнее?  как это по схеме повторителя?  нарисовать схемку можете?

Схему повторителя выкладывал ранее. Там одно сопротивление 820-920 ом в цепи обратной связи. Блок питания  и усилители поместил внутрь коробки генератора - там много места. Т.к. частоты порядка несколько мгц желательно соединять высокочастотную часть короткими проводами, или экранированными проводами. Вообще удивляюсь - генератор на такие частоты, а корпус пластиковый.
Провел эксперимент с экранированной катушкой, установил частоту гиалуроновой кислоты, через усилитель, на выходе 10в, синус. Через полчаса зубы как после лимона ломит, в голове ощущения тяжести. Так что алюминиевый экран прошибает. Уровень сигнала, значит, надо уменьшать. Нужно как-то определиться каким по форме сигнал лучше применять.

Отредактировано Leonid (2021-01-03 20:45:20)

+1

796

serv64 написал(а):

Вход в сервисное по любому есть. Вот к примеру , но похоже калибровку частоты там не сделать.

Понажимал кнопки в JDS6600, ничего не обнаружилось, буду дожидаться ответа от разрабов.

0

797

Владимирович
Если нажать кн sys, что пишет ? Нет ли там адреса производителя ? JDS6600
И ещё обратите внимание , при нажатии кн. и вкл. в sys  должно возможно появляется подменю. То есть вы вошли и не увидели.

Отредактировано serv64 (2021-01-03 21:01:52)

0

798

Leonid написал(а):

Провел эксперимент с экранированной катушкой, установил частоту гиалуроновой кислоты, через усилитель, на выходе 10в, синус. Через полчаса зубы как после лимона ломит, в голове ощущения тяжести. Так что алюминиевый экран прошибает. Уровень сигнала, значит, надо уменьшать.

Отлично!  :cool: Подтверждает квантово-запутанные процессы частиц и опровергает мнения некоторых "умников", что мол "ничего вы не понимаете, вы себя катушками облучаете"  :rain:

"В самом простом понимании гиалуроновая кислота — это сахар, но если молекулярная масса столового сахара около 340 дальтонов (Да), то гиалуроновой кислоты — от 600 тысяч до нескольких миллионов Да. Благодаря своей структуре и большой молекулярной массе её молекулы способны удерживать количество воды, во много раз превышающее их собственное. Именно поэтому в нашем теле гиалуроновая кислота выполняет очень важную функцию сохранения воды в тканях, а также выступает смазывающим веществом для суставов."

"В организме гиалуроновой кислоты ничтожно мало.

Каждая вторая статья о пользе косметики на основе гиалуроновой кислоты (ГК) начинается так: «С возрастом производство гиалуроновой кислоты в организме замедляется, следовательно, уменьшается ее содержание в тканях». Это правда, но представлять себе стремительно тающие огромные залежи ГК будет преувеличением. В организме человека весом 60 кг всего-навсего около 15 граммов ГК. Однако присутствует она везде, даже в ногтях."

Leonid написал(а):

Уровень сигнала, значит, надо уменьшать. Нужно как-то определиться каким по форме сигнал лучше применять.

Мне всё же думается, что лучший сигнал, когда на максимальной амплитуде сигнал не задерживается, т.е. резкий всплеск и резкий сброс, типа такого

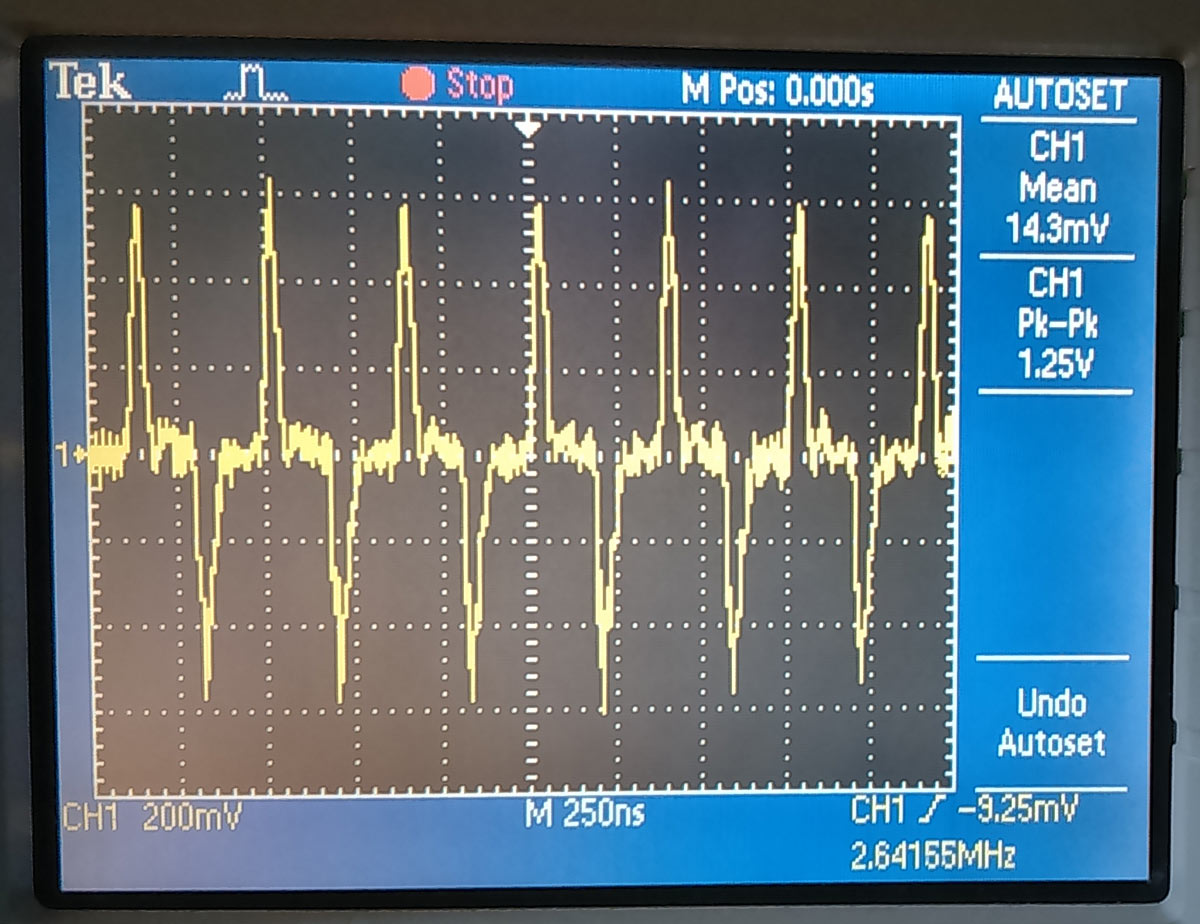

https://forumupload.ru/uploads/001a/d9/f2/2/t984326.jpg

0

799

Чем отличаются ОСХО от ТСХО? ТСХО используют термокомпенсацию, в зависимости от внешней температуры изменяется емкость варикапа, подключенного параллельно кварцу тем самым изменяется частота. В ОСХО иной путь, здесь используется термостатирование. При снижении температуры происходит внутренний подогрев в корпусе, при повышении этот подогрев снижается. У разработчиков ОСХО температура внутри корпуса называется плато стабилизации, оно (плато) легко высчитывается измерениями при разных температурах.
Клеим коробочку из пенопласта 10-15мм, внутри плата терморегулятора с ТСХО. Регуляторы температуры можно собрать радиолюбителям или купить на Али у которых точность поддержания 0,1С.
Получаем гибрид ОСХО и ТСХО что будет круче чем по отдельности.
Это просто мысли вслух, сам не буду делать (пока лень заморачиваться) но может кому понравиться идея.

0

800

Leonid написал(а):

Провел эксперимент с экранированной катушкой,

Всё же вопрос: в данном случае ЭМ-поле катушки не проникает сквозь экран? Я понимаю, что это вряд ли, но можно ли это чем-то измерить?

0

801

SergLv написал(а):

Это просто мысли вслух, сам не буду делать (пока лень заморачиваться) но может кому понравиться идея.

Я просто там по ссылке вычитал и пришел к выводу, что TCXO - это штатные-заводские кварцы, температура регулируется процессором. В генераторе FY3224S на кварце надпись TCX...

0

802

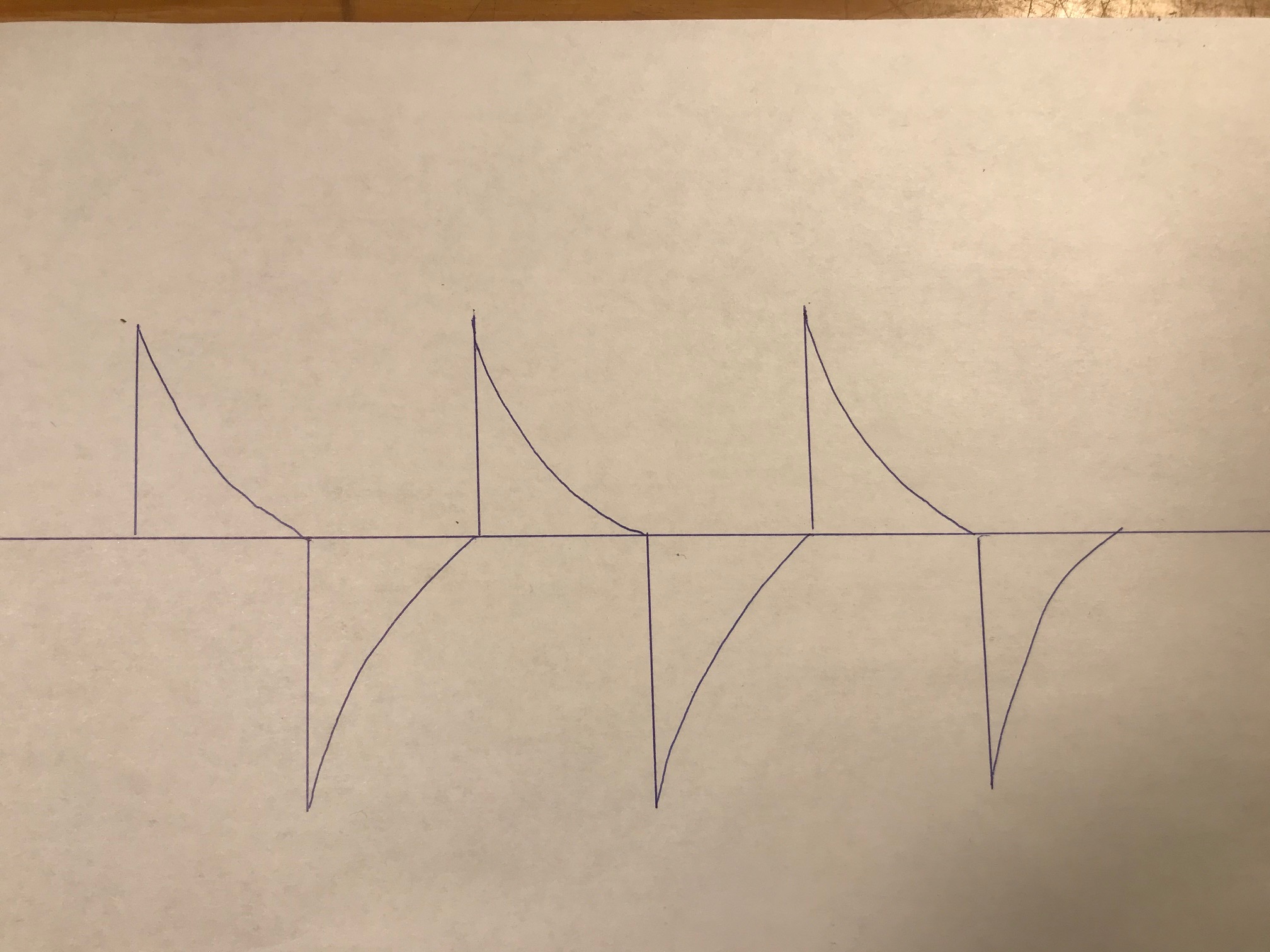

https://forumupload.ru/uploads/001a/d9/f2/26/t409017.jpg

Я упорный сообщение внезапно пропало (мистика) Попробую объяснить - положительная формирует северный полюс  в индуктивности ( что благотворно влияет на клетку ) и  отрицательный. Один возбуждает , другой  уравновешивает.
Таким образом мы заставляем организм работать и вещество нам в помощь. Можно обойтись и без вещества , заставляя  организм работать.

+1

803

Владимирович написал(а):

Всё же вопрос: в данном случае ЭМ-поле катушки не проникает сквозь экран? Я понимаю, что это вряд ли, но можно ли это чем-то измерить?

Как нас учили по физике, электромагнитные волны через металл не проходят. Тут еще можно попробовать магнитный экран из железа. Что касается формы сигнала на осциллограмме у Вас я вижу не сигнал с генератора , а результат того что выход генератора перегружен на катушке и сигнал сразу же "проваливается" до нуля. На разных катушках будут разные кривые. Может быть такая форма и годится для лечения, но хотелось бы что-то повторяемое, стабильное, одинаковое для всех катушек. Кстати в генераторах есть регулировка скважности - можно выбрать где-то 75% и выходной сигнал будет смотреться поинтереснее.  8-)

0

804

serv64 написал(а):

Попробую объяснить - положительная формирует северный полюс  в индуктивности ( что благотворно влияет на клетку ) и  отрицательный. Один возбуждает , другой  уравновешивает.
Таким образом мы заставляем организм работать и вещество нам в помощь. Можно обойтись и без вещества , заставляя  организм работать.

Магнитное поле из катушки до нас не долетит. Утверждается, что воздействие идет на большом расстоянии. Тут магнетизм не причем, поле действует на ДНК внутри катушки, не на нас. Электромагнетизм тоже отпадает - проверил на опыте с алюминиевым экраном. А вот как воздействие передается -это большой вопрос. :dontknow:

0

805

Leonid написал(а):

Что касается формы сигнала на осциллограмме у Вас я вижу не сигнал с генератора , а результат того что выход генератора перегружен на катушке и сигнал сразу же "проваливается" до нуля.

Но ведь важен именно рисунок сигнала внутри катушки. Это снято петлей осциллографа. Что там выдает генератор, и так понятно  8-)  Да, при смене полярности амплитуда падает до нуля, из-за резкого роста сопротивления катушки, потом бросок тока и опять падение до нуля из-за смены полярности и роста сопротивления катушки индуктивности.

Leonid написал(а):

На разных катушках будут разные кривые.

Рисунок на осциллографе - это сигнал в катушке от генератора FY3224S, в такой же катушке, но от другого генератора, рисунок будет немного отличаться. Это зависит от выходных ОУ.

Leonid написал(а):

Может быть такая форма и годится для лечения, но хотелось бы что-то повторяемое, стабильное, одинаковое для всех катушек.

Видимо чтобы получить одинаковое, надо ставить одинаковые усилители и все остальные доработки, как у Вас. Но сделать это одинаково всем - невозможно. Поэтому и остается смысл в том, чтобы выдавать максимально точную частоту, при таком рисунке (от базовых ОУ). Вполне лечебный рисунок.

Leonid написал(а):

Кстати в генераторах есть регулировка скважности - можно выбрать где-то 75% и выходной сигнал будет смотреться поинтереснее.  8-)

Крутил скважность в сторону уменьшения, улучшения формы сигнала не заметил, но видел просадку амплитуды. При увеличении скважности не проверял, но скорее всего она не будет отличаться, будет другая полярность.

0

806

Владимирович написал(а):

Отлично!   Подтверждает квантовые процессы и опровергает мнения некоторых "умников", что мол "ничего вы не понимаете, вы себя катушками облучаете"

"В самом простом понимании гиалуроновая кислота — это сахар, но если молекулярная масса столового сахара около 340 дальтонов (Да), то гиалуроновой кислоты — от 600 тысяч до нескольких миллионов Да. Благодаря своей структуре и большой молекулярной массе её молекулы способны удерживать количество воды, во много раз превышающее их собственное. Именно поэтому в нашем теле гиалуроновая кислота выполняет очень важную функцию сохранения воды в тканях, а также выступает смазывающим веществом для суставов."

"В организме гиалуроновой кислоты ничтожно мало.

Каждая вторая статья о пользе косметики на основе гиалуроновой кислоты (ГК) начинается так: «С возрастом производство гиалуроновой кислоты в организме замедляется, следовательно, уменьшается ее содержание в тканях». Это правда, но представлять себе стремительно тающие огромные залежи ГК будет преувеличением. В организме человека весом 60 кг всего-навсего около 15 граммов ГК. Однако присутствует она везде, даже в ногтях."

[b]Мне всё же думается, что лучший сигнал, когда на максимальной амплитуде сигнал не задерживается, т.е. резкий всплеск и резкий сброс, типа такого

Сегодня провел эксперимент. (хотя все было ясно и без него) Убрал усилитель, включил катушку на прямую  к генератору. Картинка такая же как у вас. С усилителем почти прямоугольник. Можно двигаться дальше. Повысить мощность, вероятно, можно  уменьшив количество витков, включив последовательно с катушкой емкость. Использовать генераторы с более высокими скоростями нарастания фронтов. Баданов, методом "тыка" ( в технике он ноль) обнаружил отклик организма на так называемые "шипы" (с его слов) . Вы применяете тот же термин. И Леонид Волков упорно продвигает идею использования более высокочастотных генераторов.  Все пересекается.

+1

807

nike написал(а):

Баданов, методом "тыка" ( в технике он ноль) обнаружил отклик организма на так называемые "шипы" (с его слов) . Вы применяете тот же термин. И Леонид Волков упорно продвигает идею использования более высокочастотных генераторов.  Все пересекается.

Это точно 8-) Я о Баданове совсем недавно услышал, но первая катушка (бифилярная) у меня выдавала по сути шипы и был получен эффект. В бифилярной катушке ток бежит в одну сторону и тут же встречный ток срезает ЭМ-поток (поглощение двух ЭМ-потоков), получается что-то типа иглы.

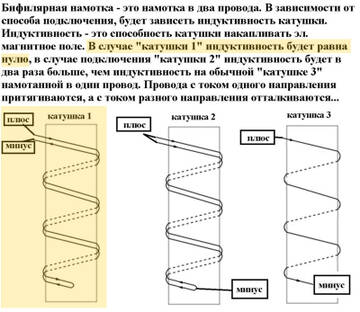

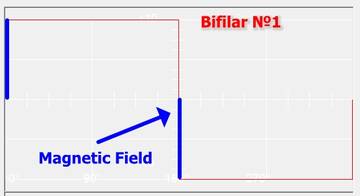

https://forumupload.ru/uploads/001a/d9/f2/2/t29277.jpg

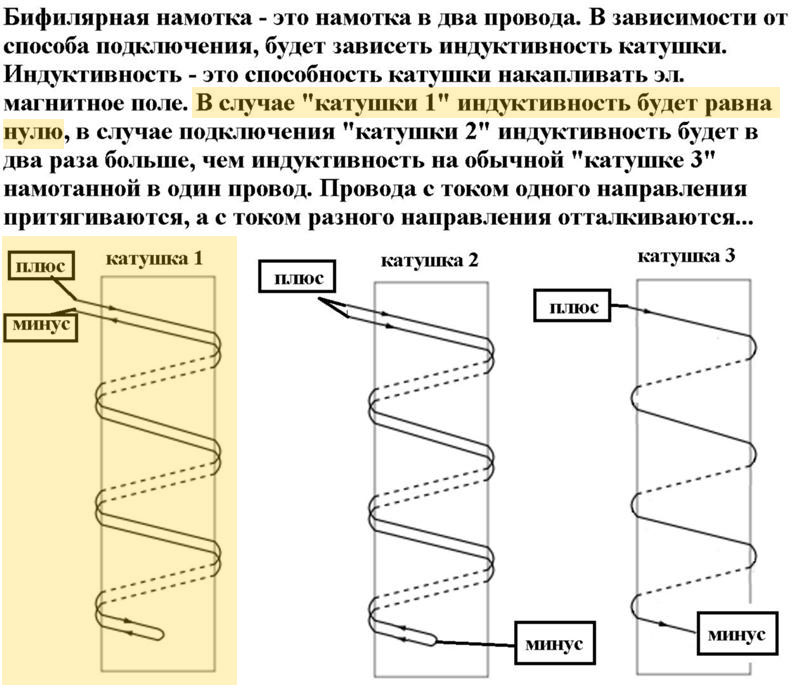

https://forumupload.ru/uploads/001a/d9/f2/2/t40046.jpg

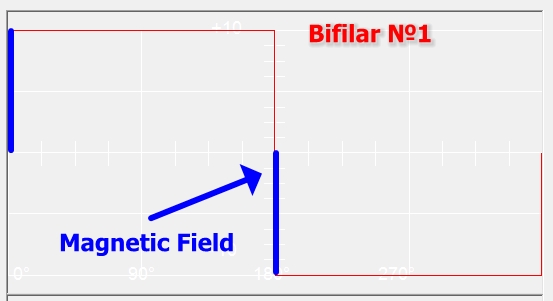

Точнее сказать, в цилиндрическом бифиляре рисунок выглядит так

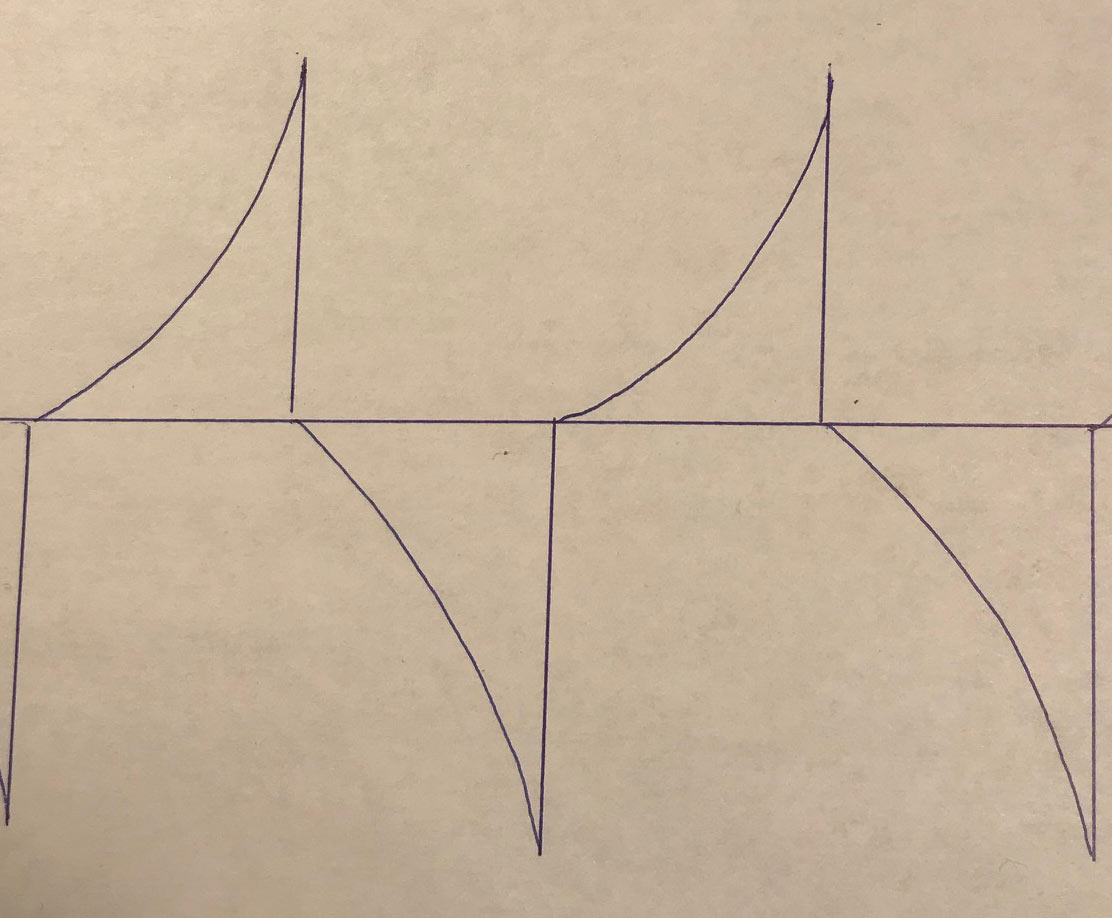

https://forumupload.ru/uploads/001a/d9/f2/2/t400063.jpg

Всё делалось методом тыка, без чтения форумов. А потом уже вычитал на форуме Спуки, что там тоже заметили эффект от шипов и даже скопировали форму сигнала со старого генератора Спуки (первой версии) в программу Спуки и сейчас все пресеты ДНК работают с этим рисунком, хоть и не точно, но эффективно.

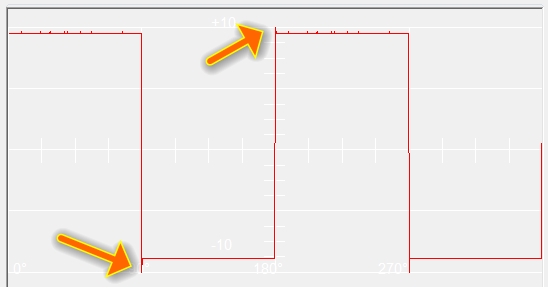

https://forumupload.ru/uploads/001a/d9/f2/2/t164016.jpg

nike написал(а):

Повысить мощность, вероятно, можно  уменьшив количество витков, включив последовательно с катушкой емкость.

Я понял, что не стОит увлекаться повышением мощности для катушек с ДНК, достаточно, чтобы генератор выдавал точную частоту, это само по себе увеличит мощность сигнала в ~2 раза, поэтому надо будет понижать амплитуду сигнала до 10-15 Гц, иначе передоз.

+1

808

Владимирович написал(а):

Это точно  Я о Баданове совсем недавно услышал, но первая катушка (бифилярная) у меня выдавала по сути шипы и был получен эффект. В бифилярной катушке ток бежит в одну сторону и тут же встречный ток срезает ЭМ-поток (поглощение двух ЭМ-потоков), получается что-то типа иглы.

Всё делалось методом тыка, без чтения форумов. А потом уже вычитал на форуме Спуки, что там тоже заметили эффект от шипов и даже скопировали форму сигнала со старого генератора Спуки (первой версии) в программу Спуки и сейчас все пресеты ДНК работают с этим рисунком, хоть и не точно, но эффективно.

Я понял, что не стОит увлекаться повышением мощности для катушек с ДНК, достаточно, чтобы генератор выдавал точную частоту, это само по себе увеличит мощность сигнала в ~2 раза, поэтому надо будет понижать амплитуду сигнала до 10-15 Гц, иначе передоз.

Заказал TCXO и OCXO, придется ждать пару недель. И дальше экспериментировать.

0

809

serv64 благодарю, разобрался, заказал ОСХО. По вашей ссылке ОСХО не перестраивается? Можно самому подстроечник туда приспособить для юстировки?

0

810

nike написал(а):

Как нас учили по физике, электромагнитные волны через металл не проходят. Тут еще можно попробовать магнитный экран из железа.

Я переспросил на всякий случай, т.к. вспомнилось, что сотовый сигнал отлично пробивает сквозь металлический лифт, но там другая длина волны, если 1800 МГц, то 166мм. Видимо есть щели в обшивке лифта и в светильниках. Диапазон 2,5-5 МГц (длина волны 120-60 м) никак не пролезет сквозь пивную банку 8-)

0
