во первых ограниченный ресурс самой лампы, во вторых частота до 3 мгц, а в третьих это все же сильное эл магнитное излучение...
Проводами на руке Вы тоже себя облучаете.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Вот даже уже не боюсь такое спаять, но не нашел на Али ничего такого
К сожалению не являюсь (пока) счастливым обладателем фотополимерного 3D принтера, а ведь без него тут никак.
Фото слишком дорогой у него пол литра смолы выходит 4000-8000, точно на данный момент не скажу. Ну а пластиком печатать самое то. Кило от 900 руб я беру 1200-1400 за кило. Из 1 килограмма много чего можно сделать. Есть инженерные пластики если кому интересно смотрите их только типов штук 200 не говоря о цветах. Одним словом купить можно за 7000-9000 простенький принтер, я таким набаловался теперь собираю свой посерьёзней.
Простой универсальный дозатор для паяльной пасты и флюсов - Ссылка
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Фото слишком дорогой у него пол литра смолы выходит 4000-8000, точно на данный момент не скажу.
Цены повсеместно падают, в марках не разбираюсь, но поллитра намного дешевле, ~$18 - Ссылка
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
https://www.youtube.com/watch?v=pVmBU0xSt78 тесты кварцев

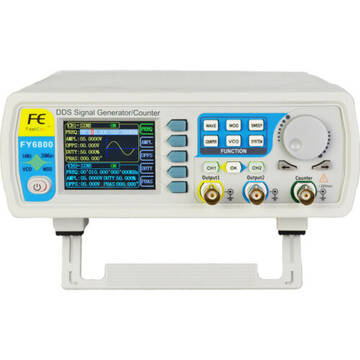

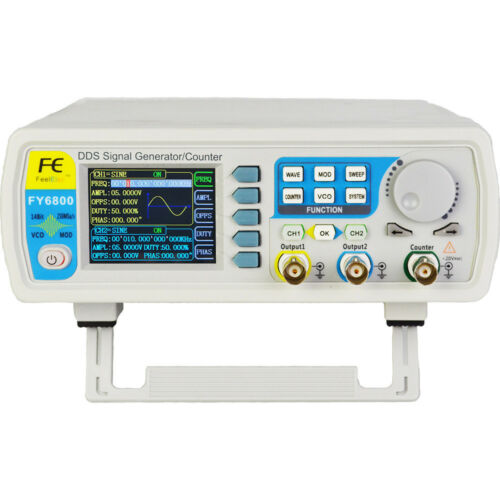

Судя по всему у моего FY6800 стоит кварц 12 МГц ОСХО с такой частотой хрен найдешь. Посмотрел что можно сделать, нашел такой вариант: покупаем si5351 si5351 выкидываем кварц на ножку XLA подаем 26 МГц от ОСХО ОСХО потом можно запрограммировать платку с помощью ардуино или распберри пи на любую частоту Adafruit SI.
Мы не ищем легких путей
Судя по всему у моего FY6800 стоит кварц 12 МГц ОСХО с такой частотой хрен найдешь. Посмотрел что можно сделать, нашел такой вариант: покупаем si5351 si5351 выкидываем кварц на ножку XLA подаем 26 МГц от ОСХО ОСХО потом можно запрограммировать платку с помощью ардуино или распберри пи на любую частоту Adafruit SI.
Мы не ищем легких путей
А такой не пойдет? 12 MHz VECTRON (Corning) ...High Precision OCO1000-12 OCXO Oscillator +5V HCMOS
Pre-Owned
$16.99From Russian Federation
На Ebay есть.
На ебей давно не заглядывал, там доставка сильно большая стала. Нашел этот ОСХО, не смог оформить покупку - выдает ошибку..
Нашел этот ОСХО, не смог оформить покупку - выдает ошибку..
Попробуйте браузер Chrome, в нем обычно всё срабатывает.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
что не влезет это точно , там стоят два оу 3002, как люди писали скорее всего в параллель оба канала. либо вместо них тулить оу 3091 - 3095 (какой лучше не знаю) , либо к выходу генератора 1210 с доп блоком питания... пока в растерянности...
В свой генератор установил 2шт. LT1210CR по схеме повторителя. Подключил к выходу генератора FY3200S. Так удобней - регулировка уровня сигнала производится ручкой генератора. Иначе придется придумывать еще дополнительную регулировку. Питание придется помощнее ставить. Выход LT1210CR вывел через конденсатор 0,1 мкф. Без него сильно греется - может какая-то постоянная идет, хотя по осциллографу не видно. На микросхему желательно найти платку, мелкие ножки трудно паять. Катушку придется сажать прямо на разъем, без кабеля, иначе будут большие искажения выходного сигнала.

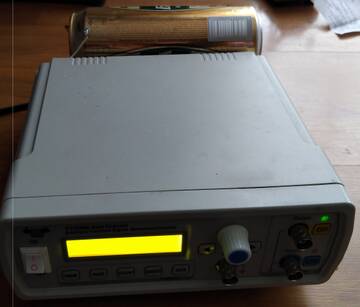

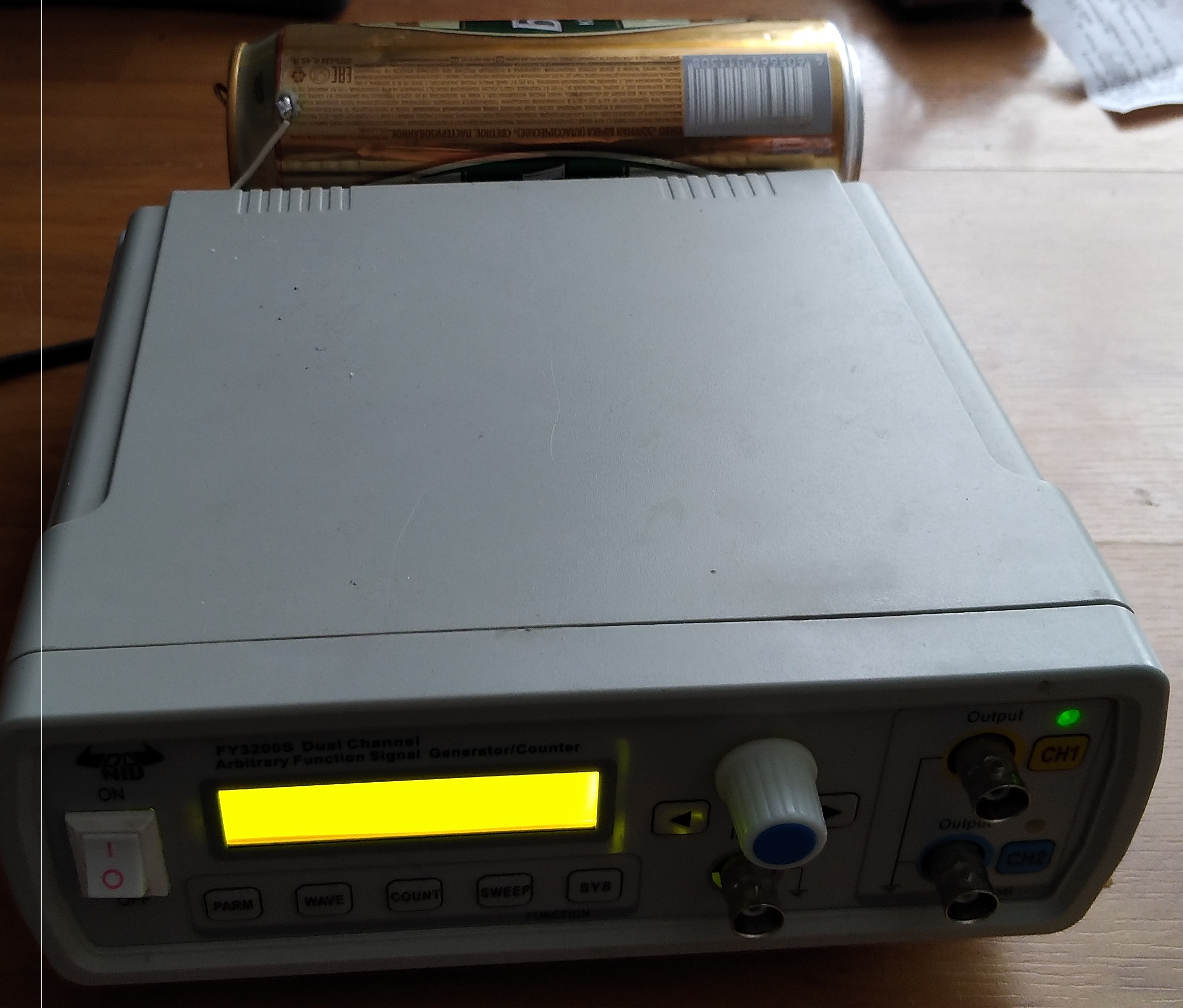

Решил провести эксперимент - экранировал катушку от электромагнитных излучений алюминиевой банкой.(сзади генератора). Банку заземлил. Будет ли воздействие - покажет время.
Судя по всему у моего FY6800 стоит кварц 12 МГц ОСХО с такой частотой хрен найдешь. Посмотрел что можно сделать, нашел такой вариант: покупаем si5351 si5351 выкидываем кварц на ножку XLA подаем 26 МГц от ОСХО ОСХО потом можно запрограммировать платку с помощью ардуино или распберри пи на любую частоту Adafruit SI.
Мы не ищем легких путей
У меня два Fy6800-60 и в обоих стоя 50 Мгц. Выше выкладывал сайт продавца термостабильной платы с кварцем. Написав продавцу получите на любую частоту. Устанавливается просто и без заморочек. После установки калибруете по максимальной частоте генератора. Инструкцию
от службы поддержки выкладывал. Кто проверял какое питание приходит на ОУ ? У меня по плечам разница в несколько вольт.
Хочу добавить на счёт термостабильности. В дешёвых генераторах она условная , предусмотренная в процессоре. Возьмём название проца и проверяем сколько он стоит у производителя ? Опа , у производителя он стоит 80$ , а за сколько вы купили генератор ?
Показывает как нельзя делать. Жмот, пожалел денег на самый дешевый дозатор пасты. Про термофен которым паяют вообще молчу, это надо догадаться паять на эл. плитке а потом еще и отсасывать то что насрал лишнего. Обычно платы бывают двухсторонние очень интересно как их будет паять. Я до дозатора паял паяльником припоем смазывая флюсом, если термофеном то лучше пастой. Радиолюбителям которые есть на форуме рекомендую такой дозатор. Платы как обычно заказывал в Китае, корпус делал другой. https://github.com/dementiev-net/dispen … of-content
Для радиомонтажника ценность. Для остальных ? С такими платами 1час работы с паяльником. Или надо тренировать ноги или за час долететь.
Настраиваюсь освоить BGA пайку и реболлинг, надо поменять память на паре видеокарт, жду нижний подогрев и фен
Не забудьте трафарет на микруху и шарики.
Не забудьте трафарет на микруху и шарики.
Трафареты и шары в пути, но тут нашел грамотный совет, как всё сделать с паяльной пастой, без шаров, с 11.24:
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
У меня два Fy6800-60 и в обоих стоя 50 Мгц. Выше выкладывал сайт продавца термостабильной платы с кварцем. Написав продавцу получите на любую частоту. Устанавливается просто и без заморочек. После установки калибруете по максимальной частоте генератора. Инструкцию
от службы поддержки выкладывал.

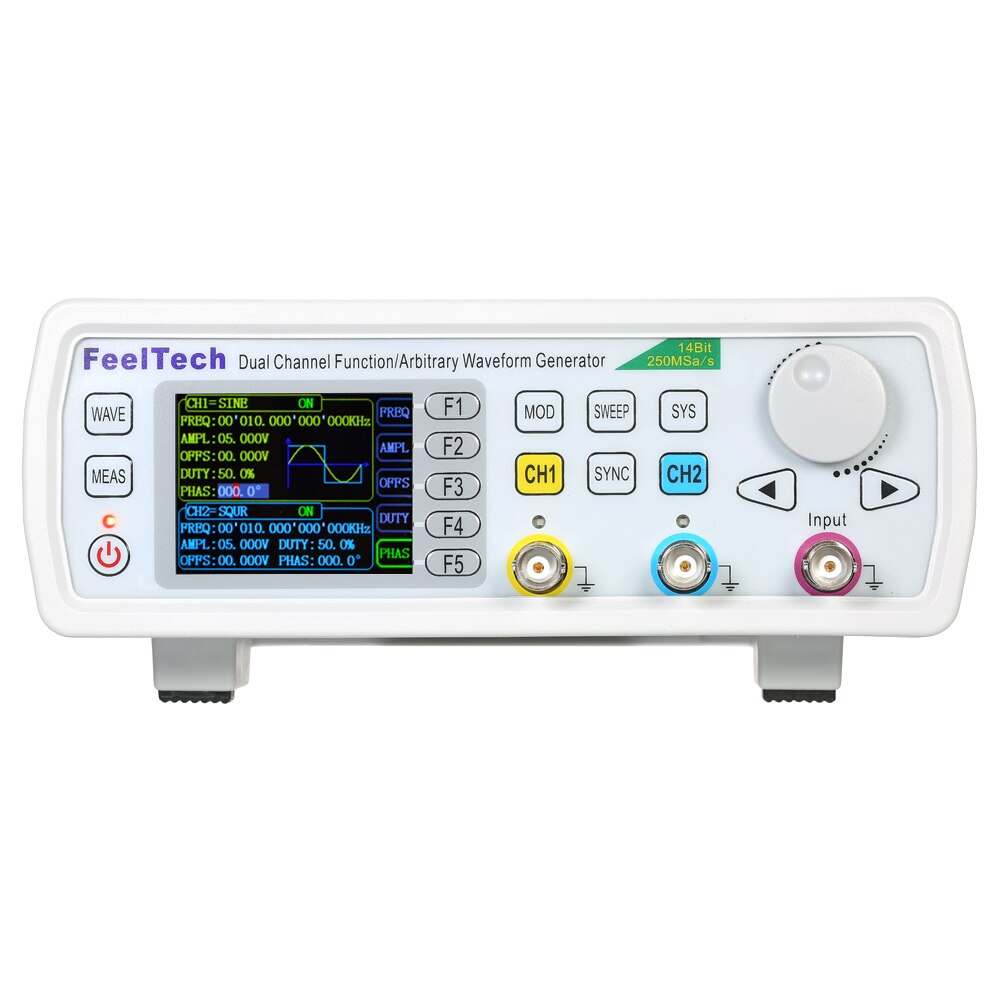

Вы ранее выкладывали инструкцию для калибровки FY6600. Инструкции у них одинаковые? У Кузьмича (с того форума) генератор 6600. Получается, что нужно такую же плату, но со своей частотой кварца?
По Вашей инструкции указано, как калибровать ЧАСТОТОМЕР по генератору. Но надо быть уверенным в точности генератора. Как Вы определили точность вашего генератора?
"В то же время FY6600 позволяет калибровать выходную частоту с помощью встроенного программного обеспечения с помощью следующей процедуры:
1. Установите задний главный выключатель в положение " ВЫКЛ.".
2. Нажмите одновременно кнопки” Power “и” CH1 “на передней панели и установите задний главный выключатель в положение” ON".
3. подождите 3-4 секунды и отпустите обе передние кнопки.
4. на CH1 выберите самую высокую выходную частоту для вашей модели генератора. Установите амплитуду 0,3-1,0 В.
5. Нажмите “SYS“, а затем”More".
6. Теперь на экране вы можете увидеть “осциллятор” и на дисплее 10.000.000.000 МГц
7. Нажмите клавишу F5, чтобы перейти к калибровке частоты.
8. подключите частотомер к выходу CH1.
9. С помощью курсора и циферблата получите показания частотомера такие же, как и установленные на генераторе. Если измеряемая частота ниже-циферблат должен вращаться по часовой стрелке, если выше-по часовой стрелке.
После калибровки нажмите кнопку "Dial", а затем CH1, чтобы вернуться к нормальной работе."
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Решил провести эксперимент - экранировал катушку от электромагнитных излучений алюминиевой банкой.(сзади генератора). Банку заземлил. Будет ли воздействие - покажет время.
Важный эксперимент. Сообщите потом
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Когда нужен реболинг брал коробку из оцинкованного железа в неё галогеновую лампу на керамическом патроне. Сверху плату, а открытое пространство закрывал кусками оцинковки. Лампу включал через китайский REX100, вместо термопары из комплекта брал свою с шариком на конце и прикреплял проволочками снизу платы. Шарик термопары через КПТ8 к нижней поверхности платы. REX100 с ПИД регулятором и температуру можно выставить весьма точно. Работает все великолепно, ничего не перегревается, можно поставить защиту на ненужные участки, что открыто получает равномерный нагрев и все под контролем.
Работает все великолепно, ничего не перегревается, можно поставить защиту на ненужные участки, что открыто получает равномерный нагрев и все под контролем.
Для радиолюбителя конечно не проблема всё сделать своими руками
А цены для профессионалов и криворуких зашкаливают. Я взял максимально бюджетное решение, не совсем для реболлинга - Ссылка
Важна лишь ровная поверхность и максимальная температура нагрева <120 градусов, на всей площади. Учитывая китайцев, надо брать с запасом. Для видеокарт достаточно. Положу силиконовый коврик, внешний контроль температуры и вперед...
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Вы ранее выкладывали инструкцию для калибровки FY6600. Инструкции у них одинаковые?
Вы советовались, прежде чем заказывать? У вас видео карта односторонняя ? Нет универсальности.
Владимирович написал(а):
Вы ранее выкладывали инструкцию для калибровки FY6600. Инструкции у них одинаковые?
Вы советовались, прежде чем заказывать? У вас видео карта односторонняя ? Нет универсальности.
Попробуйте ответить на мой вопрос Я ничего не понял из написанного. 6600 и 6800 - у них одинаковые инструкции по калибровке?

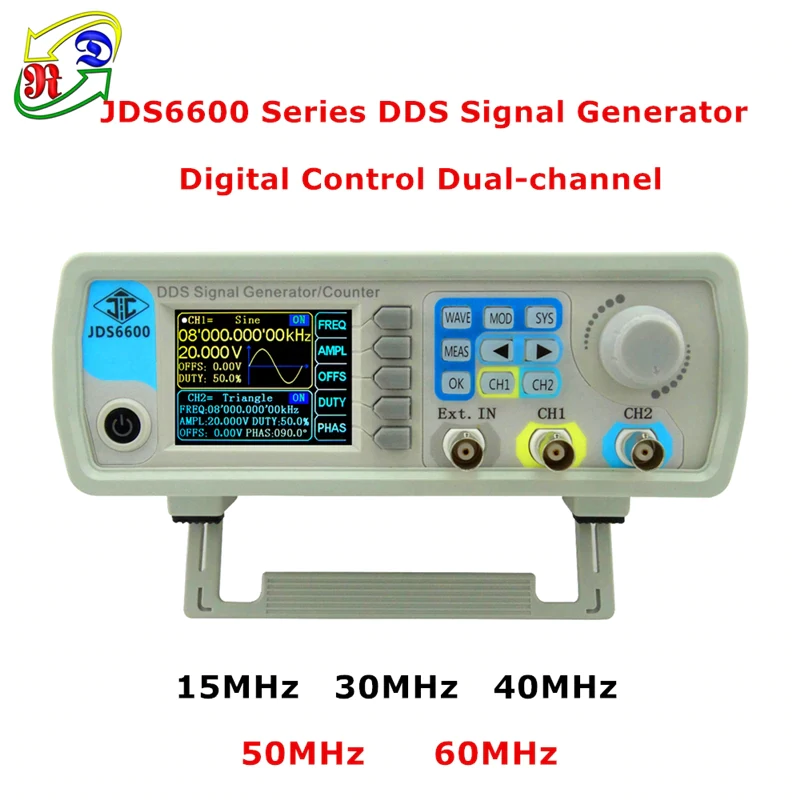

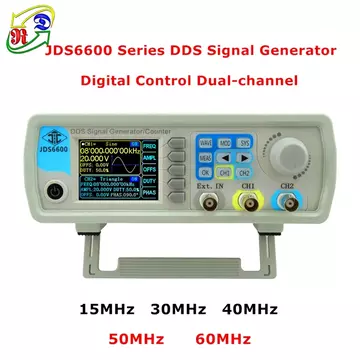

Спрашиваю потому, что эти генераторы немного отличаются, но и похожи внешне на мой JDS6600
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
В свой генератор установил 2шт. LT1210CR по схеме повторителя
а можно поподробнее? как это по схеме повторителя? нарисовать схемку можете?
думаю может отдельным блоком сделать усилитель, тк внутрь корпуса блок питания пихать нужно, могут и помехи-наводки быть...
а можно поподробнее? как это по схеме повторителя? нарисовать схемку можете?
Вы пробовали Азитромицин? Настроив генератор на точную выходную частоту, Вы уже усилили выходной сигнал почти в два раза или больше. Для лекарств это слишком много, мне пришлось понизить все амплитуды до 10-15 В
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Вы ранее выкладывали инструкцию для калибровки FY6600. Инструкции у них одинаковые?
Не совсем. Выкладывал и на 6800 (на китайском с переводом) так же подходит к 6900. Инструкцию давала служба поддержки.
Вот ещё задавал вопрос Hello. Is it possible to update the firmware on the generator at home? Thank you.
Вот ответ Hello,
It is not recommended to update the firmware because the instrument needs to be calibrated and debugged again after the firmware is updated.
Best Regards!
Lijun Ge
То есть партии одинаковых генераторов могут отличаться и платы в том числе.
По Вашей инструкции указано, как калибровать ЧАСТОТОМЕР по генератору. Но надо быть уверенным в точности генератора. Как Вы определили точность вашего генератора?
Неправильно. Регулируется частота на выходе генератора относительно опорной частоты. Таким образом и частотомер становится точнее. С помощью RIGOL DS1104Z.
Получается, что нужно такую же плату, но со своей частотой кварца?
Не совсем. Генераторы DS все типовые. Отличаются организацией опорной частоты. По простому там где простой кварц (две ноги) менять не вижу особого смысла ( это не утверждение, каждый сам идёт более удобной дорогой для себя)
Где 4 там просто. Если отвязываетесь от управления проца с термостабильностью ( у многих клонах эта нога проца не работает или не корректно работает ) , подключаете только одну ногу и калибруете генератор , а не кварц.
Не совсем. Выкладывал и на 6800 (на китайском с переводом) так же подходит к 6900. Инструкцию давала служба поддержки.
Я не нашел эту, видел только на 6600. Можете повторить на 6800? Поставлю на неё ссылку, чтобы больше не терять.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
У меня два Fy6800-60 и в обоих стоя 50 Мгц. Выше выкладывал сайт продавца термостабильной платы с кварцем. Написав продавцу получите на любую частоту. Устанавливается просто и без заморочек. После установки калибруете по максимальной частоте генератора. Инструкцию
от службы поддержки выкладывал. Кто проверял какое питание приходит на ОУ ? У меня по плечам разница в несколько вольт.
Разобрал свой FY 6800, там 2 кварца, 12 и 50 MHz. На ветке " Дешевый генератор в место Spooky 2 " об этом написали: 12MHz не опорный... его не трогать. Тогда менять на надо 50 MHz. OCXO на эту частоту не нашел, продают TCXO.
Неправильно. Регулируется частота на выходе генератора относительно опорной частоты. Таким образом и частотомер становится точнее.
Опорную частоту задает OCXO? Я про это говорю, это хорошо, при условии, что OCXO заведомо гарантированно точный.
Но если нет в наличии OCXO, то инструкция по калибровке особого смысла не имеет, ведь там опорная частота от копеечного кварца, который надо менять
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Попробуйте ответить на мой вопрос Я ничего не понял из написанного. 6600 и 6800 - у них одинаковые инструкции по калибровке?
Нет. Поэтому делал запрос в службу поддержки. Когда компания FY вышла на европейский рынок им указали на проц и они теперь идут просто под номером не присваивая клону фирменный бренд.
Опорную частоту задает OCXO? Я про это говорю, это хорошо, при условии, что OCXO заведомо гарантированно точный.
Не совсем верно. Кварц может 50 Мгц , а опорная частота !0 Мгц.
