стоит 2 штуки на выходе генератора 6900 , я так понимаю это оу
Spooky2 альтернатива: мои катушки
Сообщений 661 страница 690 из 1580
Поделиться6622020-12-31 14:16:45
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Leonid написал(а):
На каждый генератор придется ставить свой GPS, если генераторы имеют разные кварцы.
У меня десять одинаковых генераторов FY3224S, с одной партии, прошивка ver. 4.1. Видимо там одинаковые кварцы, скорее всего только опытным путем будет понятно, потянет ли их один GPS
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6632020-12-31 14:22:40
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
non606 написал(а):
Частоту там можно выставить командами по COM-порту любую с шагом 1 Гц. Проблема в том, что приемнику нужен вид на открытое небо, в некоторых случаях это будет проблематично.
Вот это очень слабое звено
При обрыве связи или коротком сбое GPS сигнала не зависнет ли генератор?
В новостях часто говорят о сбоях в системе GPS, особенно во время учений НАТО
- https://www.rbc.ru/tags/?tag=GPS
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6642020-12-31 14:24:51
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
поделюсь наблюдениями - за 14 часов работы двух генераторов 6900 частота примерно одинаково уменьшилась на всех на 2 герца... частотомер перед измерением прогревался на холостом ходу 15 минут...
А на каждом канале одного генератора частоту одинаково показывают? У меня все вразнобой
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6652020-12-31 15:06:12
Дмитграп написал(а):

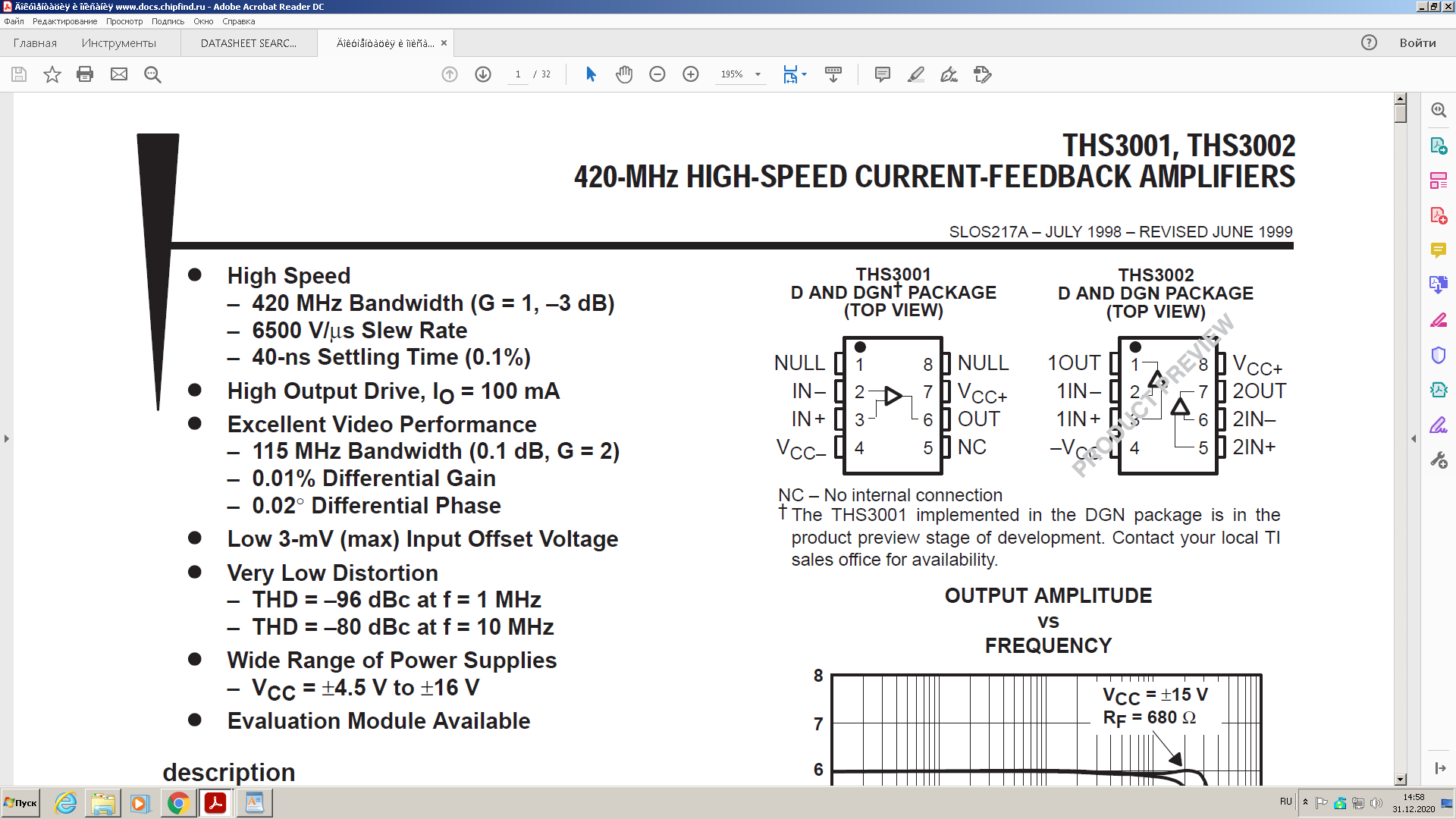

В таких генераторах устанавливают два 3001 или один 3002 , лучше установить THS3091-3095. Естественно потребление генератора возрастёт
Отредактировано serv64 (2020-12-31 15:09:09)
Поделиться6662020-12-31 15:15:41
Владимирович написал(а):
А на каждом канале одного генератора частоту одинаково показывают? У меня все вразнобой
На дешёвых , устанавливают элементы (резисторы и конденсаторы) которые меняют свои номиналы в зависимости от температуры.
Цена вопроса в 2-3 раза. Всех С Новым годом!
Поделиться6672020-12-31 15:26:41
Дмитграп написал(а):
стоит 2 штуки на выходе генератора 6900 , я так понимаю это оу
Если стоят две 3002, то чтобы повысить мощность внутренние ОУ подключены параллельно. Так делают и в других генераторах. Фото делайте пожалуйста обзорнее.
Дёшево и сердито.
Поделиться6682020-12-31 16:13:47
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
serv64 написал(а):
На дешёвых , устанавливают элементы (резисторы и конденсаторы) которые меняют свои номиналы в зависимости от температуры.
Цена вопроса в 2-3 раза. Всех С Новым годом!
Короче нет пределов совершенству. Но всё получится. Даже НЕрадиолюбители разберутся, что и как. А это главное.
Всех с наступающим Новым Годом!!!
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6692020-12-31 17:11:11
как по мне лучше вариант с темостабильным OCXO , ясное дело придется иногда проверять его точность при помощи приемника джипиэс, правда моих знаний не хватает чтобы так с ходу с этим справиться... я правильно понимаю если в генераторе на кварце маркировка 10.000м это на 10 мгц?
Поделиться6702020-12-31 17:25:04
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
как по мне лучше вариант с темостабильным OCXO , ясное дело придется иногда проверять его точность при помощи приемника джипиэс
Я тоже не радиолюбитель, но согласен, что независимый OCXO от всяких GPS, в ежедневной работе - самый надежный. А если есть FA-2 частотомер, то про GPS можно не вспоминать. Если конечно FA-2 разладится так, что его самого придется калибровать от GPS
Но там стоит серьезный брендовый OCXO.
OCXO хорош тем, что он в термоизоляции, сам себя нагревает и держит эту температуру, поэтому точнее уже некуда. Потому и самый дорогой, а б/у мне из Гонконга выслали, американское б/у
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6712020-12-31 17:30:34
так они по ходу все бу на алиэкспрессе...
Поделиться6722020-12-31 17:35:17
что на 10 мгц это понятно, напряжение 5 вольт? синус или прямоугольник?
Поделиться6732020-12-31 17:43:50
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
так они по ходу все бу на алиэкспрессе...
Брендовые - да. А потому что новые стОят от $200-300 за штуку. Я дешевле не встречал. Но вопрос: почему так много б/у OCXO на Али? А потому, что там ломаться нечему и высокий спрос
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6742020-12-31 17:46:16
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
синус или прямоугольник?
Есть и те и другие. Обычно 5 В, надо смотреть.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6752020-12-31 17:49:23
я так думаю тыкнуть осцилогр в работающий генератор и посмотреть что там. потом подобрать на али не отдельно OCXO а в составе какого нибудь не очень дорогого настроенного модуля платки, хоть какая то гарантия настройки будет... потом перепаять и все...
Поделиться6772020-12-31 17:59:53
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
https://aliexpress.ru/item/100500171018 … 7247100059

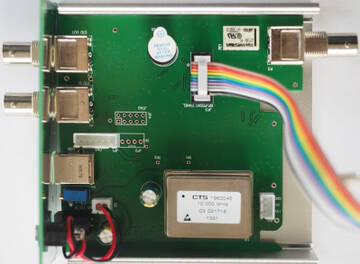

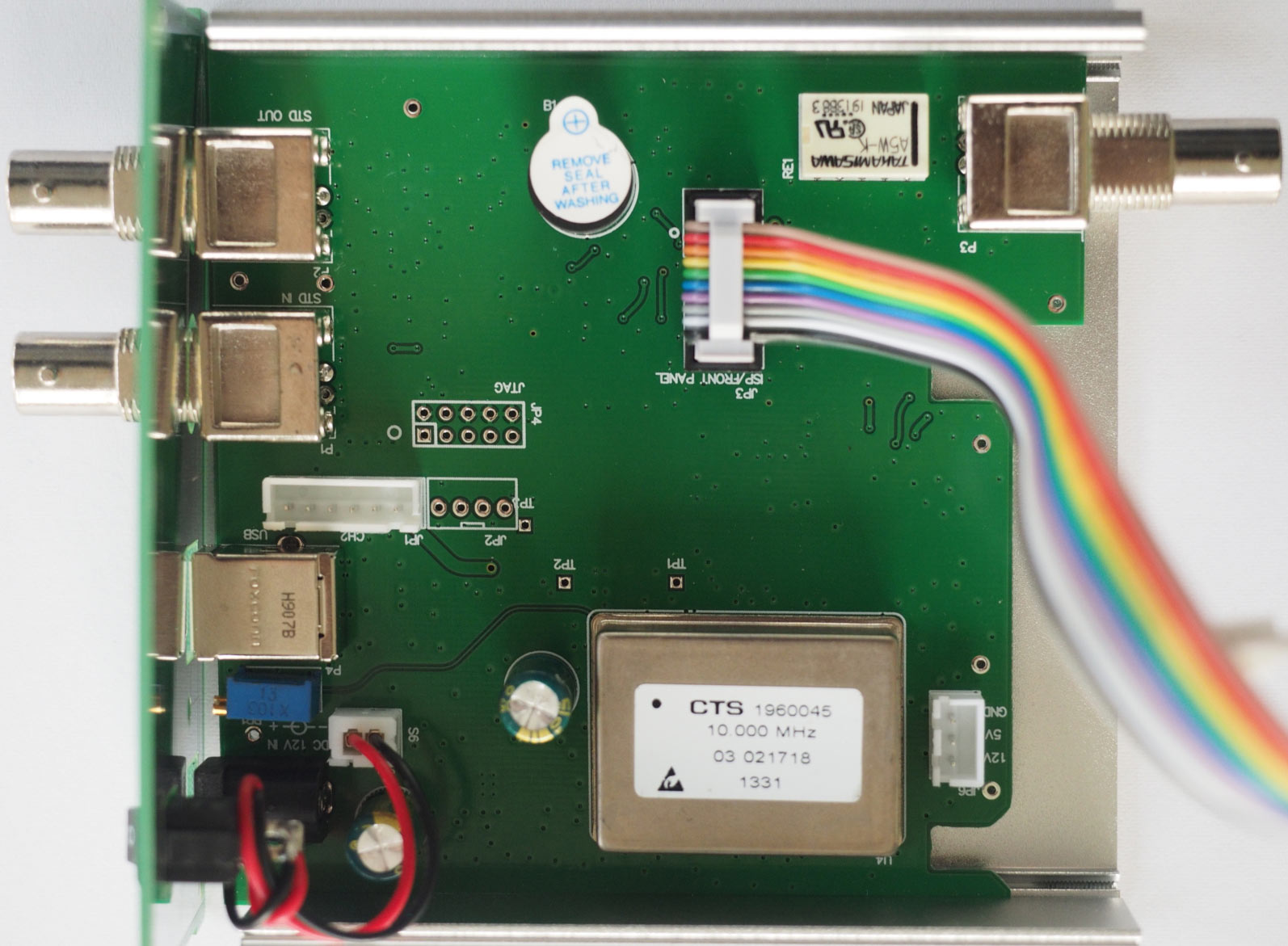

Это сгодится для эталона частоты, владельцам FA-2 он не нужен Насколько я понял, в генератор надо припаять три ноги такого OCXO. По Вашему генератору всё уже сделали - Ссылка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6782020-12-31 18:05:40

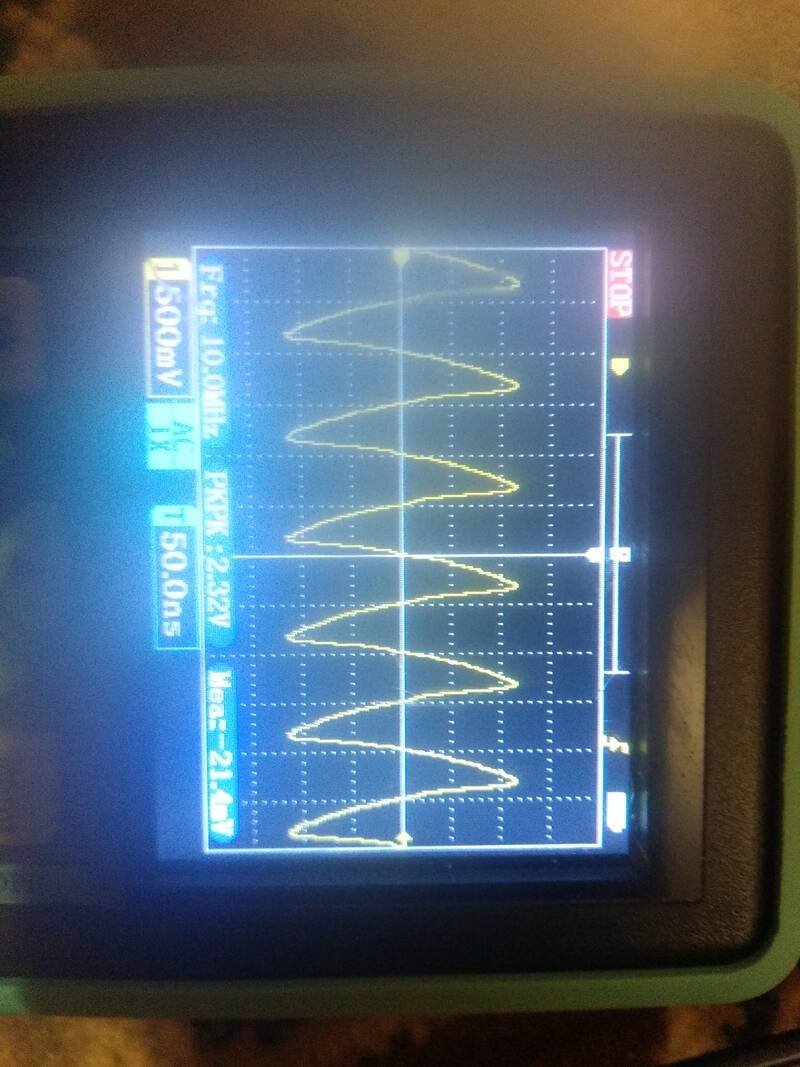

посмотрел, в 6900 синус, амплитуда чуть больше 2 вольт
Поделиться6792020-12-31 18:07:24
так эту плату в качестве донора взять...
Поделиться6802020-12-31 18:09:33
наверное нужно сразу и платы питания заказывать, в 6900 на вид 2а 5 вольт, учитывая перспективу замены оу на более мощные нужно китайских 5в 5а
Поделиться6812020-12-31 18:17:27
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
посмотрел, в 6900 синус, амплитуда чуть больше 2 вольт
А там, по моей ссылке, говорят, что меандр
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6822020-12-31 18:20:49
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
так эту плату в качестве донора взять...
Зачем платить за плату, если за пару таких OCXO китайцы просят 1200 руб? Я брал тут, но не советую, т.к. сам пока не знаю, что с ними делать - Ссылка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться6832020-12-31 18:26:46
Владимирович написал(а):
А там, по моей ссылке, говорят, что меандр
скорее корявый синус
Поделиться6852020-12-31 18:40:43
и как это назвать?
Поделиться6862020-12-31 18:43:59
нормальные люди старый год провожают, а мы тут сидим
Поделиться6872020-12-31 19:08:50
Дмитграп написал(а):
нормальные люди старый год провожают, а мы тут сидим
Два дня назад включил генератор на частоту соды. Сегодня выпил пол стакана виски. И ни в одном глазу. Никогда такого не было! Что пить не знаю. Надеюсь у вас будет с этим делом более предсказуемо. С Новым Годом!
Поделиться6882020-12-31 19:10:42
так все таки на фотке синус или меандр?
Поделиться6892020-12-31 19:39:50
В чистом виде без обвязки NEO7 в генераторах нельзя использовать. Спутники ищет очень долго. Вся схема генератора работает от опорника и даже недолгое пропадание частоты от NEO может привести непонятно к чему. При первом включении выполняется внутри на контроллере команда reset а без опорной частоты как эта команда пройдёт неизвестно. NEO должен работать только в паре с другим опорником который будет замещать его во время пропадания сигнала с NEO. Для этого нужен еще электронный коммутатор. Думаю получу после праздников посылку с NEO опробую и напишу результаты. Пробовать буду на 6900. NEO7 у меня уже был, но снять куда поставил нет возможности. У меня был с керамической антенной, ловил хорошо только на окне. Буду делать свою.
Поделиться6902020-12-31 19:44:49
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-04-18 20:43:12
Дмитграп написал(а):
так все таки на фотке синус или меандр?
На 10 МГц всё уже синус
