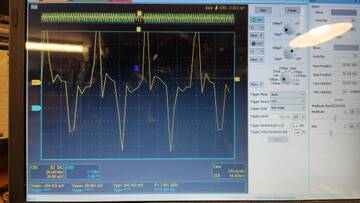

На моей первой катушке / 10 витков 12 мм / такая картинка -
Эксперименты с усиленным сигналом
Сообщений 1231 страница 1260 из 1265
Поделиться12312022-04-25 11:40:33
Поделиться12322022-04-25 12:11:24
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
На моей первой катушке / 10 витков 12 мм / такая картинка -
Да, все мелкие катушки подходят. Проблемы начинаются, если в них добавить ферриты для усиления, что делать нельзя, как оказалось
- Разное
Такие же проблемы с большими катушками, поэтому приходиться добавлять иначе ферриты (для сужения сигнала) или лезть в другой частотный диапазон.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12332022-04-26 08:22:36

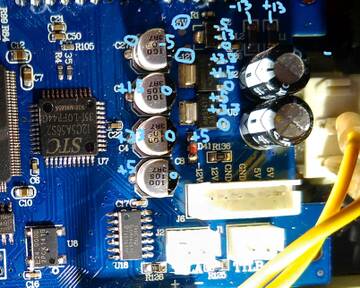

Пришлите фото платы и блока питания вашего генератора (FY3224S
Я начинал с катушки 10 витков диаметр 14мм, ставил на генераторе амплитуду 20В. В итоге примерно через год один генератор сдох, не выдержал работы 24/7. Непонятно, как его ремонтировать (FY3224S), экран горит, цифр нет, одна полоска только
Примерно как тут:
Если вы его не ремонтировали - может смогу дать несколько советов
Поделиться12342022-04-26 08:55:02
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
Пришлите фото платы и блока питания вашего генератора (FY3224S
Я менял БП, лучше не стало, тут писал - Дешевый генератор вместо Spooky2
Менял на этот БП - Дешевый генератор вместо Spooky2
Возможно также, что причина в этом, на входе платы что-то отвалилось из-за подачи 19В вместо 12:
БП выглядит так, но дело видимо не в нем:
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12352022-04-26 09:32:18
На моем FY3200S такаяже плата

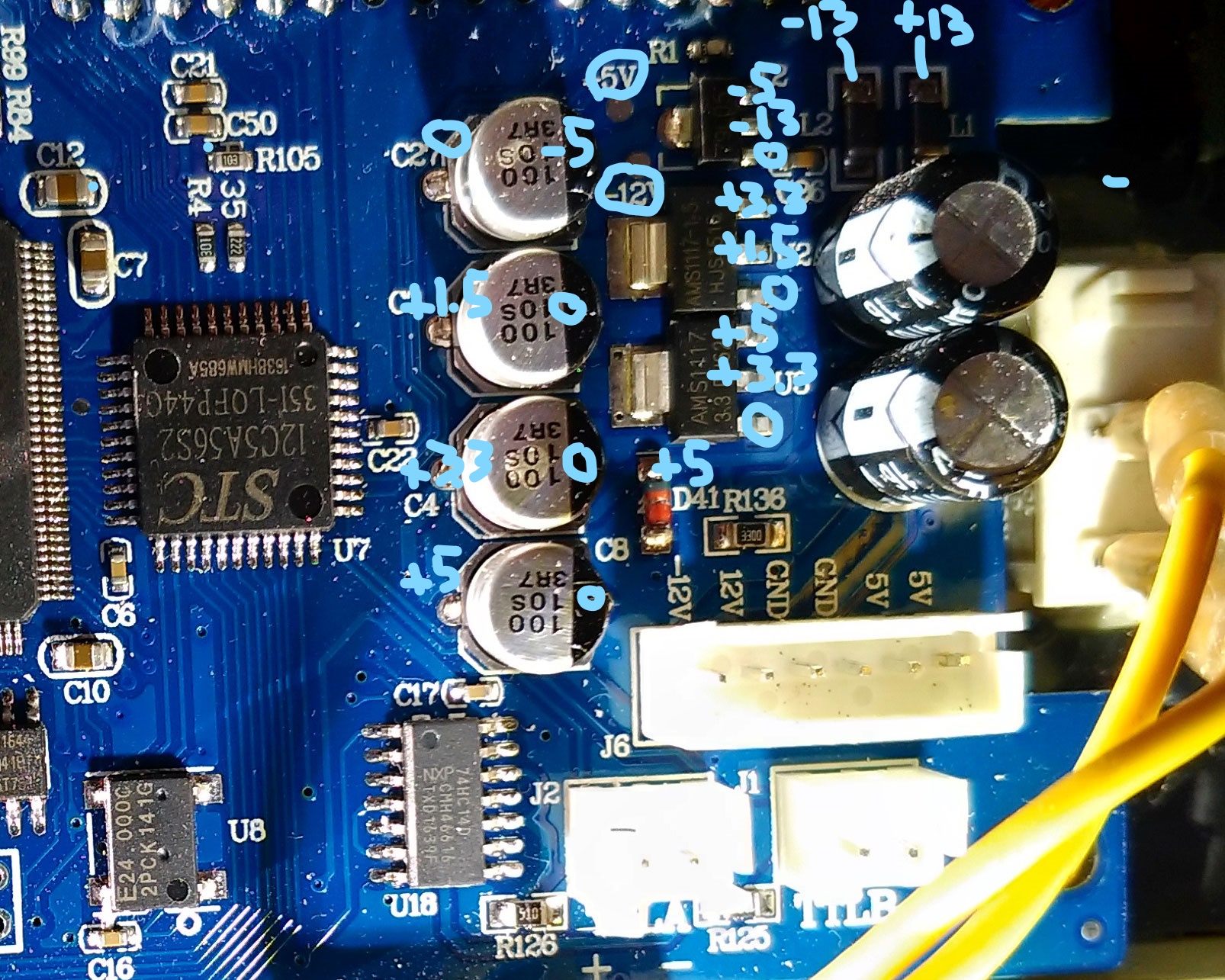

Для начала проверьте напряжения см. фото / минус мультиметра на земле разьема BNC сзади /
И я бы заменил все электролиты на плате / 5 шт /
Поделиться12362022-04-26 11:29:26
Пардон, 6 шт электролитов
И красивые полимерные кондеры можно поменять на обычные.
Демонтировать их можно механически несильно покрутить туда-сюда
Это пока самое простое без замены чипов и прошивок
Поделиться12372022-04-26 11:34:03
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
На моем FY3200S такаяже плата
Для начала проверьте напряжения см. фото / минус мультиметра на земле разьема BNC сзади /
И я бы заменил все электролиты на плате / 5 шт /
Посмотрел напряжения, все такие же, кроме этих: вместо 3,3 - 3,2, вместо 13 - 11В, и справа у L2,L1 -10,5 +10,5В. Электролиты все невздутые, не знаю, поможет ли
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12382022-04-26 11:44:01
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
6 шт электролитов
И красивые полимерные кондеры можно поменять на обычные.
Придется попробовать.... в наличии нет, с Али месяца через два пришлют
Зачем это они навтыкали 10-вольтовые на 13В питание?
В любом случае похоже нужно менять, на 16-32В, что-то такое - Ссылка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12392022-04-26 12:00:58
Вздутый электролит - это последняя стадия
Параметр ESR ухудшается раньше
Запас по напряжению - приветствуется.
Покупать лучше на месте , где можно проверить ESR
Смущает заниженное напряжение на / 10.5/ на L1 L2
Может для начала заменить два больших электролита на плате
Поделиться12402022-04-26 13:02:58
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
Может для начала заменить два больших электролита на плате
Нашлись два рабочих на 16 и 25В, выпаять старое сложно, сзади дисплей, много возни, откусил и сделал так. Напряжение не изменилось и картинка на дисплее: -11,28 и +10,69В
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12412022-04-26 14:07:22
Ну чтож, меняйте остальные, если нет возможности проверить ESR не выпаивая.
И лучше все новые.
Поделиться12422022-04-28 08:08:29
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
Ну чтож, меняйте остальные, если нет возможности проверить ESR не выпаивая.
И лучше все новые.
Похоже ESR - нужный параметр, со временем растет сопротивление, тем более у китайцев, заказал ESR тестер - Ссылка
Электролиты на 25В тут - Ссылка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12432022-04-28 08:26:18
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
На моей первой катушке / 10 витков 12 мм / такая картинка -

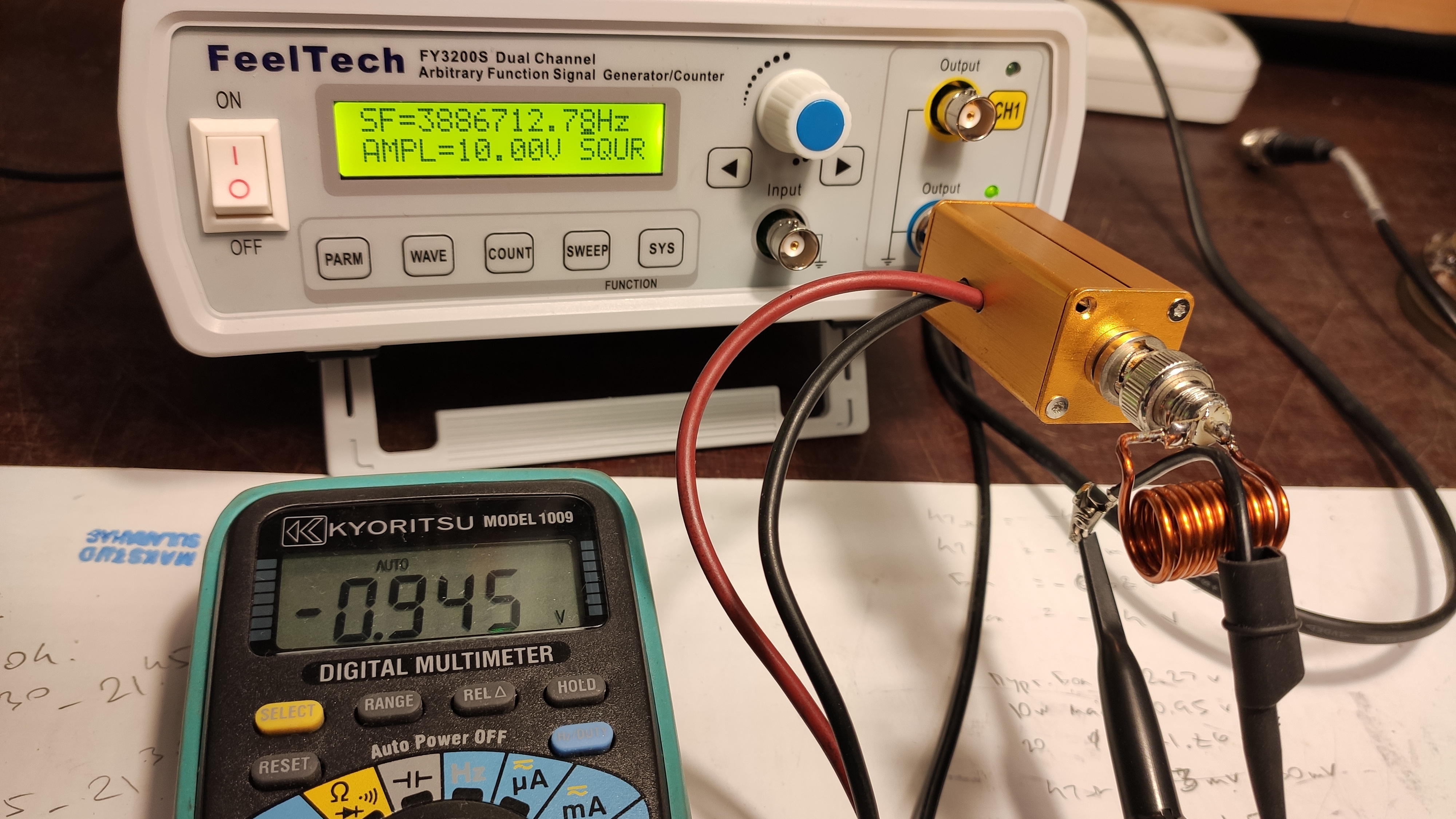

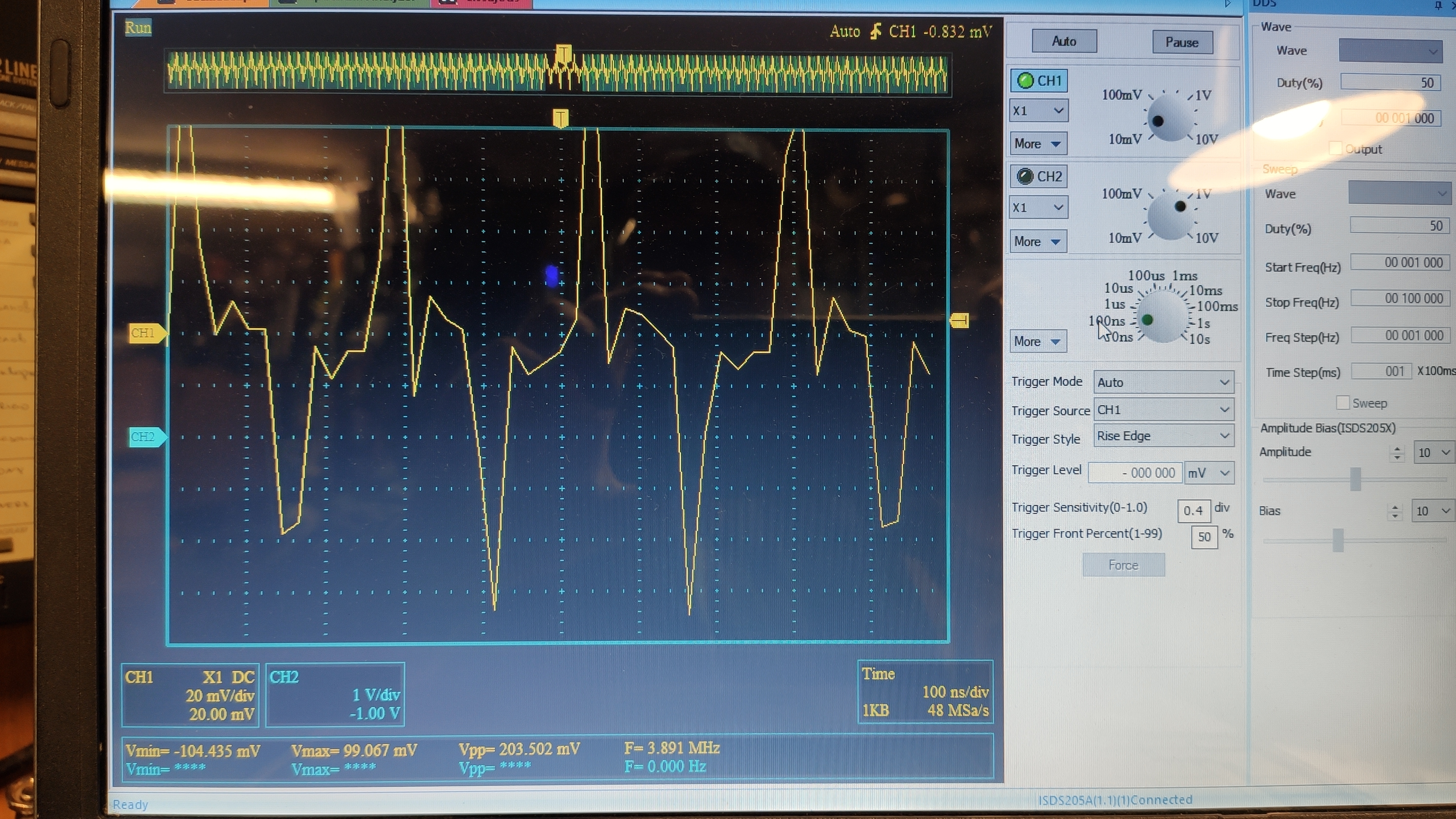

Видимо это 10В, если поставить 20В, то должно быть ~600mV петлей осц. Если меньше этого значения, то лучше делать катушку диаметром 15-20мм, амплитуда важна. Лучший параметр для таких катушек - 900-950mV, но FY3200S не выдаст столько, слабые ОУ, кто-то их меняет (есть видео), но имхо лучше увеличивать диаметр катушки и уходить на ~6-15 МГц, посматривая за шириной импульса.
Еще важен правильный щуп, китайские обычно завышают амплитуду, мне пришлось в итоге менять на Texas150/II - Ссылка
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12442022-05-04 14:02:54
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Измерил конденсаторы 220мФ.
Мелкие 4 шт. на 10В (норма ESR 0,6): ESR 0,76 - 0,8 Ом, 198-201 мФ вместо 220, потери Vloss - 1,8-2,1%
Черные 2шт. на 16В (норма ESR 0,33): ESR 0,68 Ом, 225 мФ, Vloss - 2,6%
ESR 0,92 Ом, 145 мФ, Vloss - 9,5%
Видимо все плохие, особенно последний.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12452022-10-18 10:57:02
Ув. Владимирович
чем закончился ремонт вашего FY3224S
Поделиться12462022-10-18 12:15:52
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
Ув. Владимирович
чем закончился ремонт вашего FY3224S
Пока лежит в шкафчике вместе с пакетом кондеров, все руки не доходят... Я напишу, как что получится.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12472022-10-18 12:25:32
Получил еще два FY3200S буду расширять использование.
Пришлите пожалуйста калькулятор пересчета
Поделиться12482022-10-18 12:50:40
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
Получил еще два FY3200S буду расширять использование.
Пришлите пожалуйста калькулятор пересчета
Отлично, в личку выслал.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12492022-10-25 13:49:38
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
чем закончился ремонт вашего FY3224S
Сегодня поменял все 6 конденсаторов, ничего не изменилось, возможно, совсем сдох
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12502022-10-25 15:24:02
Жалко.
У меня генераторы с такойже платой / FY3200S / работают сутками
Дополнительно на радиаторе вых. усилителя установлен маленький вентилятор.
Поделиться12512022-10-25 16:08:08
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
У меня генераторы с такойже платой / FY3200S / работают сутками
Примерно год проработал и сдох в момент выключения-включения. С тех пор поменял катушки на d160 мм и выходное напряжение ~6 В, стоят холодные. Но надо частоты ставить от 22 МГц (точнее от 32 МГц). По сравнению с другими генераторами (FY8300S, JDS6600) кварц у этих - самый стабильный. Самый плохой - MHS5200A, там кварц двухногий.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12522022-10-26 11:51:16
Владимирович написал(а):
С тех пор поменял катушки на d160 мм и выходное напряжение ~6 В, стоят холодные. Но надо частоты ставить от 22 МГц (точнее от 32 МГц).
При таком диаметре индуктивность, по сравнению с обычной 20мм катушкой, будет большой. Сколько витков используете? Да и на частоте больше 22Мгц сопротивление катушки велико, ток будет мизерным. Если только делать 2 витка катушки 160мм то индуктивности будут соизмеримы.
Поделиться12532022-10-26 12:22:24
Использую катушки 300 мм / от фотопленки / и 10 витков 1.5 мм провода
Пока все до 5 МГц
Поделиться12542022-10-26 12:25:34
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Leonid написал(а):
При таком диаметре индуктивность, по сравнению с обычной 20мм катушкой, будет большой. Сколько витков используете? Да и на частоте больше 22Мгц сопротивление катушки велико, ток будет мизерным. Если только делать 2 витка катушки 160мм то индуктивности будут соизмеримы.
Катушка d164мм, 3 витка 1мм многожильный аудиокабель, который добавляет ~20% к амплитуде из-за многожильности.
Калькулятором coil32 можно прикинуть:
10витков 15мм 4 МГц = 1,345 мкГн
3витка 164мм 40 МГц = 4,302
Если без наблюдений осциллографом, почти то же самое (сравнить 20 В и 5-6 В), но плюс в том, что с выхода генератора достаточно <6 В при частотах 30-60 МГц (х2, х4, синус), амплитуды сигнала высокие, если смотреть осц. Где-то всё это я уже выкладывал с подробностями и картинками. Но сайт картинок сегодня глючит.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12552022-10-26 13:45:30
Владимирович написал(а):
амплитуды сигнала высокие, если смотреть осц.
Тут есть одна засада - амплитуда может быть высокой если сопротивление катушки велико, т.е. катушка не просаживает сигнал. А ток то маленький! Возникающее магнитное поле пропорционально току. Потому для сравнения можно последовательно с катушкой включить сопротивление, скажем 1 ом, и смотреть уровень сигнала на нем - он пропорционален току.
Поделиться12562022-10-26 14:42:09
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Leonid написал(а):
Тут есть одна засада - амплитуда может быть высокой если сопротивление катушки велико, т.е. катушка не просаживает сигнал. А ток то маленький! Возникающее магнитное поле пропорционально току. Потому для сравнения можно последовательно с катушкой включить сопротивление, скажем 1 ом, и смотреть уровень сигнала на нем - он пропорционален току.
Когда я писал об этой катушке, то рассматривал её по всякому, всеми измерителями, картинки сегодня не видны (у меня) - Spooky2 альтернатива: мои катушки
Амплитуда петлей осц. высокая, но главное, что амплитуда повышается в сигналах SDR-приемника, сравнивал разные диапазоны и разные катушки. Да, магнитное поле повышается, а как там с током и сопротивлением в цепи - не знаю, не проверял. Видимо главную роль все же играет индуктивность и она растет с увеличением диаметра катушки, но и форма сигнала ухудшается, поэтому пришлось уходить в другой, верхний диапазон, а там уже и форму не посмотреть такими осц., не тянут, лезет джиттер, да и сплошной синус на экране...
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12572022-11-08 18:49:03
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Shedar написал(а):
Использую катушки 300 мм / от фотопленки / и 10 витков 1.5 мм провода
Пока все до 5 МГц
300мм до 5 МГц? Это интересно. Я использую 164мм, но не более 6В амплитуда с генератора, при этом диапазон 30-60 МГц, иначе может быть "передоз".
Подскажите пожалуйста ваши настройки.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться12582022-11-09 09:11:41
Владимирович написал(а):
300мм до 5 МГц? Это интересно. Я использую 164мм, но не более 6В амплитуда с генератора, при этом диапазон 30-60 МГц, иначе может быть "передоз".
Подскажите пожалуйста ваши настройки.
300 мм - это ошибка
Испольэую круглую пластиковую баночку от фотопленки 30 мм
Поделиться12592022-11-20 12:17:44
Для увеличения эффективности метода предлагаю следующий вариант - вместо in vitro использовать метод in vivo(так по-моему это называется). То есть в катушку помещать не образец ДНК(ногти, кровь и т.д), а ... живую ткань. Как это сделать? Достаточно просто в катушку засовываем ... палец!
Увеличивается объем ДНК, причем свежей(кровь), которая распространяется по всему организму. Следовательно нужно меньше времени воздействия, не надо сутками ждать облегчения, достаточно будет полчаса воздействия. У кого толстые пальцы - нужно мотать катушку с большим диаметром.
Поделиться12602022-11-21 08:17:29
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4304
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-05-05 16:09:57
Leonid написал(а):
Как это сделать? Достаточно просто в катушку засовываем ... палец!
По мощности получится почти электропунктура, но с частотами веществ. Я пробовал что-то подобное, но со слабыми сигналами от mp3-плеера, пересчитывал частоты в кГц, к сожалению ничего не заметил, тоже хотелось что-то такое простое, переносное.
Но если с генератора также выдавать 15-20В, не будет ли это биологически многовато для организма? Опасность для клеток могут нести многочисленные гармоники в СВЧ-КВЧ-диапазонах, которые формирует сам цифровой генератор и возможно катушка тоже Ради любопытства конечно может и стоит проверить, чтобы знать (для критических случаев). Заметить быструю концентрацию вещества можно в короткое время, используя что-нибудь убойное, например:
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Похожие темы
| Spooky2 альтернатива: мои катушки | САМОДЕЛЬНОЕ ОБОРУДОВАНИЕ и пр. | 2024-02-23 |
| УМНОЖЕНИЕ ЧАСТОТЫ формой сигнала | САМОДЕЛЬНОЕ ОБОРУДОВАНИЕ и пр. | 2021-03-16 |
| Spooky2 Remote-блок | SPOOKY2 - БАЗА ЗНАНИЙ | 2021-05-19 |
| ОГЛАВЛЕНИЕ | ПУТЕВОДИТЕЛЬ | 2021-07-30 |
| УСИЛИТЕЛЬ для генератора | САМОДЕЛЬНОЕ ОБОРУДОВАНИЕ и пр. | 2021-11-04 |
