uBlox NEO-7M: эталон частоты GPS

Сообщений 31 страница 60 из 88

31

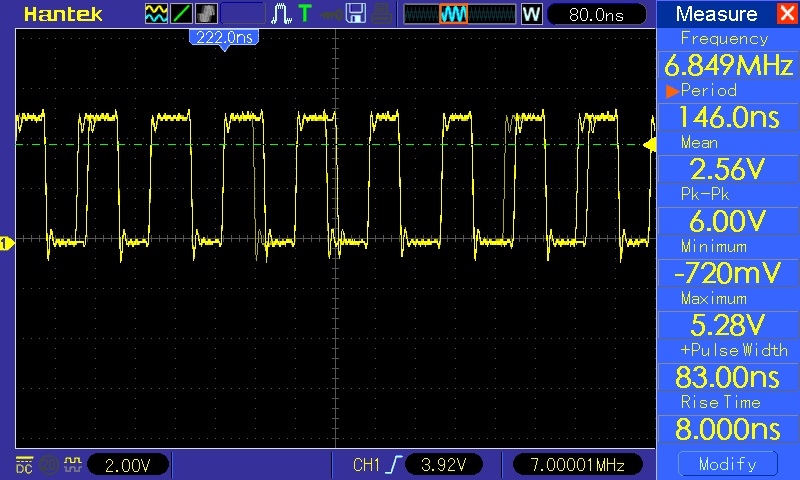

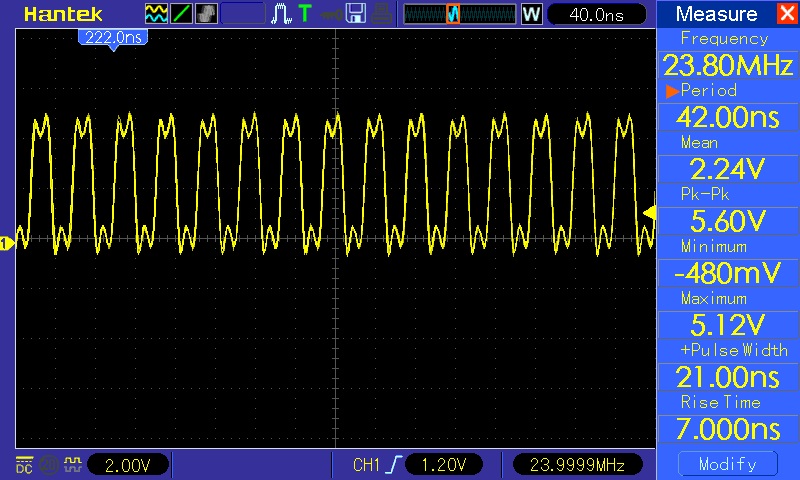

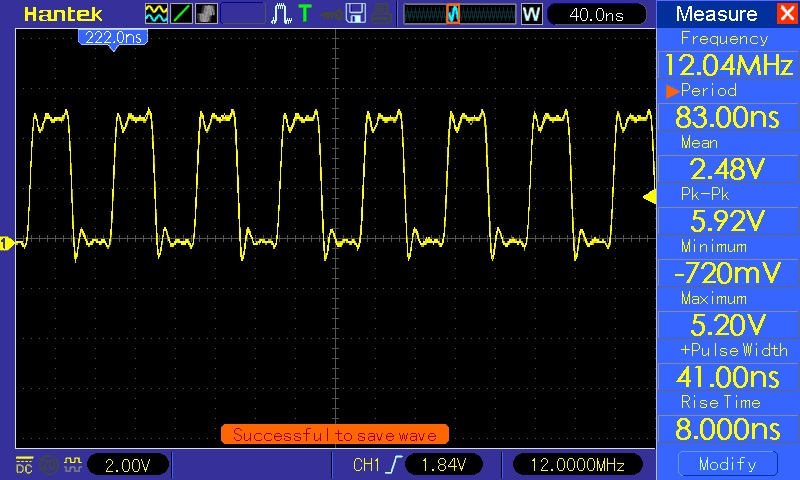

Продолжаю тестировать NEO-7M.Сделал простой формирователь на КМОП микросхеме  74НС04. Проверил на частотах 24, 12, 7, 10 мгц. На кратных 24мгц. все нормально, на других - возможна разная ширина прямоугольника. Следующий этап это подключение к генератору вместо опорника на 24 Мгц. Теперь жду активную антенну с али экспресс.

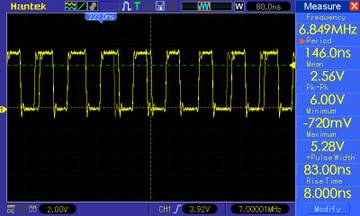

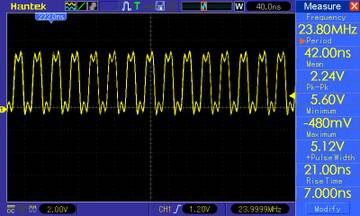

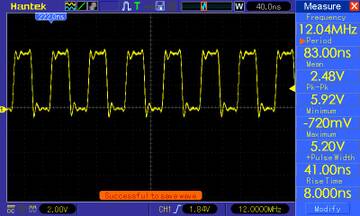

https://forumuploads.ru/uploads/001a/d9/f2/32/t447005.jpg
https://forumuploads.ru/uploads/001a/d9/f2/32/t668289.jpg
https://forumuploads.ru/uploads/001a/d9/f2/32/t711858.jpg

.

0

32

Тут видео по установке переключателя на внешний опорник, может кому пригодится:

0

33

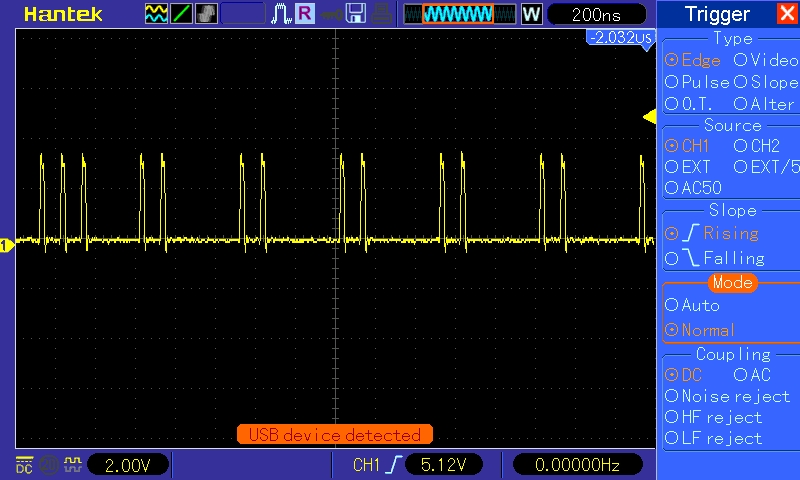

Пришел NEO-7M, погоняд его немного, сильно разочаровался. Сигналы не кратные 4 МГц кошмарные, вряд-ли их можно напрямую использовать. 10 МГц скважность 10% 50%

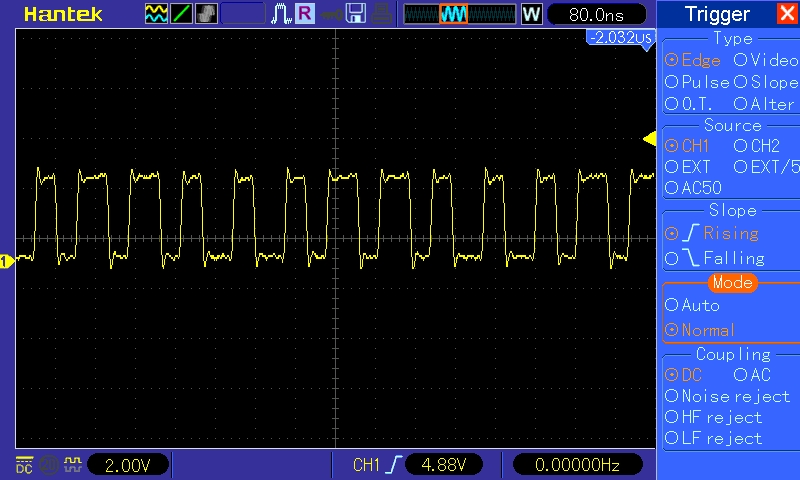

https://forumuploads.ru/uploads/001a/d9/f2/15/t366427.jpg
https://forumuploads.ru/uploads/001a/d9/f2/15/t384914.jpg
Платку нужно держать на столе, антенна с длинным кабелем плохо ловит спутники, а если сделать длинный кабель для сигнала, сильно искажается его форма..
Другая проблема как использовать сигнал от NEO для калибровки? Я выкрутился на FY6800 тем, что там есть встроенный частотомер, использующий тот-же опорник,  как и в генераторе. Подбирая значения в пункте меню OSCI добился ошибки менее 0.1 Гц, измеряя частоту 4 МГц от NEO. А как калибровать обычный генератор? Нужно делать частотомер на микроконтроллере, а выход с NEO использовать как опору для подсчета импульсов. Или использовать частотомер с  возможностью подключения внешней опоры..

+1

34

Мое мнение этот модуль использовать только для проверки точности частотомера, надежность никакая, мой после нескольких включений перестал видеть спутники, заказал новый... Кстати каким напряжением его запитывать? На преобразователе есть и 5 в и 3.3 в ...

0

35

Дмитграп написал(а):

Кстати каким напряжением его запитывать? На преобразователе есть и 5 в и 3.3 в ...

Похоже 3,3 В:

"Для подключения приемника использовался стандартный конвертер интерфейсов USB <-> RS232 TTL на микросхеме SiLabs CP2102, который обеспечивает сигналы RXD и TXD с уровнями 3.3 В."

"Питание GPS приемника +5В также поступает от платы конвертера USB <-> RS232 и подается на встроенный LDO стабилизатор +3.3В."

0

36

Владимирович написал(а):

Похоже 3,3 В:

"Для подключения приемника использовался стандартный конвертер интерфейсов USB <-> RS232 TTL на микросхеме SiLabs CP2102, который обеспечивает сигналы RXD и TXD с уровнями 3.3 В."

"Питание GPS приемника +5В также поступает от платы конвертера USB <-> RS232 и подается на встроенный LDO стабилизатор +3.3В."

выходит я свой таки угробил 5 вольтами...

0

37

Там на плате стабилизатор на 3.3в стоит.

0

38

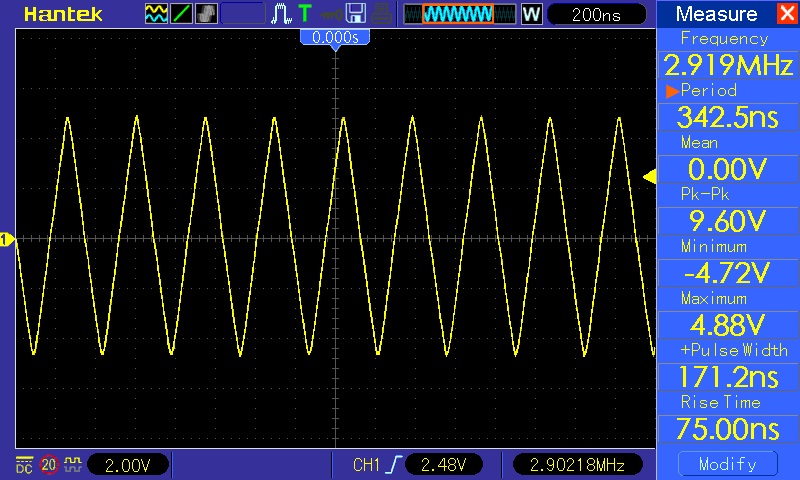

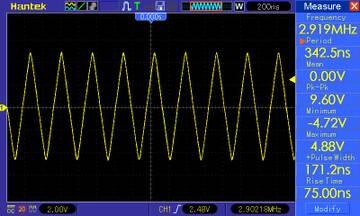

Дождался активной антенны для GPS. Настроил на 24Мгц NEO-7M, подключил вместо опорного в  генераторе FY3200S. Работает! Теперь можно не беспокоиться, что ушла частота от температуры или времени. Думаю встроить NEO-7M в генератор как опорный и вывести сигнал на заднюю панель для калибровки частотомеров. Также в планах автоматическое переключение опорного генератора на внутренний, при пропадании внешнего сигнала. Из плюсов - стабильная, точная частота. Если пропадает сигнал со спутника, на выходе генератора тоже нет сигнала. Из минусов - хорошая частота только кратная 24, при включении надо время для нахождения спутников.Для пробы подключил катушку через усилитель на частоту хондроитинсульфат (побаливают суставы), на 10в., треугольный сигнал, (чтобы меньше гармоник было). Работал генератор в течении 2,5 часов, побочек не почувствовал.
https://forumuploads.ru/uploads/001a/d9/f2/32/t635625.jpg

+1

39

Мне что-то не повезло, купил в banggood, с этикеткой Ublox, но так и не увидел его в работе  :dontknow: По USB вроде всё правильно соединил.

Вопросы:
1. Есть ли более простая инструкция, как куда соединять? Переходник USB Simlabs CP2102 есть. Там вроде 4 провода соединить.
2. Есть ли такое же устройство, пусть подороже, но чтобы без бубнов, соединил и работает?
3. Какая активная антенна оптимальна?

Хочу такое поставить, как эталонный сигнал сразу для 12 генераторов  :writing:

0

40

Владимирович написал(а):

Вопросы:
1. Есть ли более простая инструкция, как куда соединять? Переходник USB Simlabs CP2102 есть. Там вроде 4 провода соединить.
2. Есть ли такое же устройство, пусть подороже, но чтобы без бубнов, соединил и работает?
3. Какая активная антенна оптимальна?

Покупал 2 раза в разных местах, обе рабочие. Последний раз покупал как на фото. И обе, без проблем, сразу заработали. Надо  скачать последнюю версию u-centersetup ( у меня v20.10) подключить через  USB Simlabs CP2102.
Дальше настроить как в описании. Надо учесть что входные цепи NEO-7M не защищены.Первую я спалил когда подцеплял самодельную антенну.Поэтому желательно сразу подключать через активную покупную  антенну.Брал здесь
https://aliexpress.ru/item/32962871982. … 8055851490 , но доставка долгая. Мне кажется на али все антенны одинаковы.

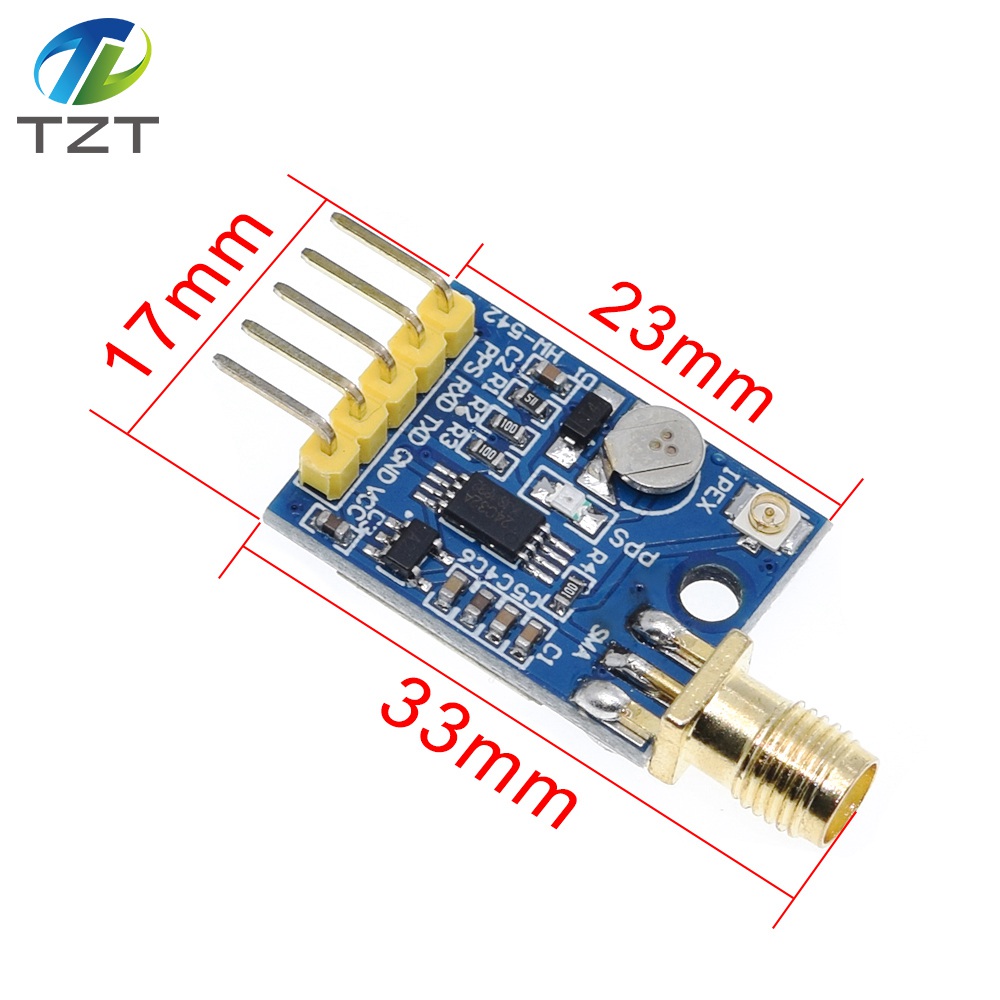

https://forumuploads.ru/uploads/001a/d9/f2/32/t321500.jpg

+1

41

Владимирович написал(а):

Хочу такое поставить, как эталонный сигнал сразу для 12 генераторов

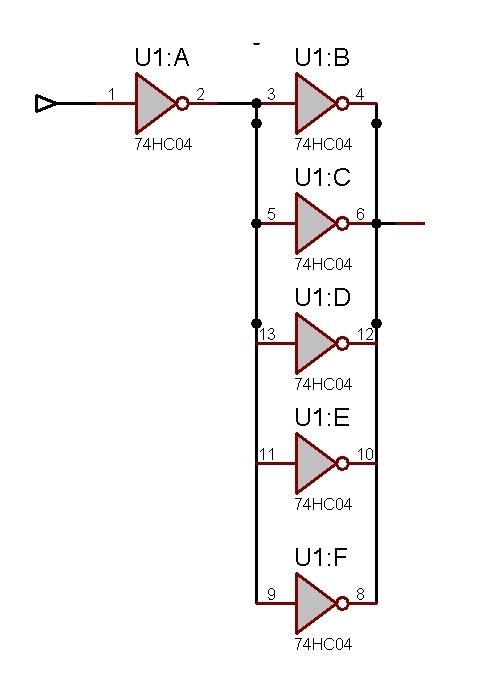

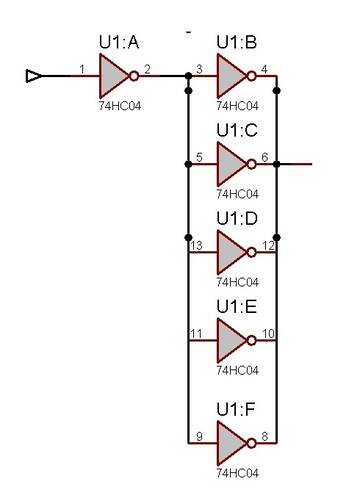

Для того, чтобы работало на 12 генераторах, надо сделать формирователь, всего на 1 микросхеме.Выход NEO-7M подсоединить к формирователю. Ну и вообще, чтобы не спалить выход NEO-7M полезно будет.
https://forumuploads.ru/uploads/001a/d9/f2/32/t830013.jpg

+1

42

Брал вроде нормальный Ublox, но что ему надо, так и не понял  :dontknow: Может феном погреть детальки?
https://i.ibb.co/54nT7VP/2-1.jpg
https://i.ibb.co/pzLcSDh/2-2.jpg
https://i.ibb.co/5j1MPNS/2-3.jpg

В программе должно ведь хоть что-то отображаться, типа НЕТ СИГНАЛА и пр. %-)
https://i.ibb.co/xHmkjDZ/2-4.jpg

0

43

Владимирович написал(а):

Брал вроде нормальный Ublox, но что ему надо, так и не понял   Может феном погреть детальки?
В программе должно ведь хоть что-то отображаться, типа НЕТ СИГНАЛА и пр.

Надо подсоединять NEO-7M  и Simlabs CP2102 следующим образом: RXD  на  TXD а TXD на RXD, т.е. перекрестно. :D  Тоже на этом попался..

0

44

:confused: Перекинул. Вроде что-то появилось. Но ничего нет.
https://i.ibb.co/1b6FvLM/2-5.jpg

Тут нажал. Видимо внешняя антенна нужна?
https://i.ibb.co/NYP15ct/2-6.jpg

0

45

А антенна какая? Она должна быть под открытым небом. Или у окна.

0

46

Сдается мне, что проще плату с TCXO прицепить типа такой - https://aliexpress.ru/item/32962398016. … 6496821939

Они на 24 МГц пришлют, там вроде и подстроечник есть.

И прицепить к ней все генераторы, должна ведь потянуть, там внешнее питание есть  :writing: Тут видео, как прицепить снаружи - uBlox NEO-7M: эталон частоты GPS

0

47

Leonid написал(а):

А антенна какая? Она должна быть под открытым небом. Или у окна.

С обратной стороны платы, квадратная  :dontknow:
https://i.ibb.co/3v1yrP1/2-7.jpg

0

48

Владимирович написал(а):

С обратной стороны платы, квадратная

Вот поэтому я покупал еще выносную антенну.У меня похожая, дома ловить не будет, если только вынести на улицу. Кнопку плей нажимать не надо. Там сверху есть пиктограмма, если ее нажать, то справа в окне будет показаны спутники с уровнем сигнала.Вообще все можно понажимать,чтобы  научиться.

0

49

Всё понажимал, тишина. Закажу внешнюю антенну, а пока завтра прицеплю такую и вынесу USB удлинителем на подоконник - https://bloganten.ru/gps-antenna-svoimi-rukami/

0

50

Leonid написал(а):

Надо подсоединять NEO-7M  и Simlabs CP2102 следующим образом: RXD  на  TXD а TXD на RXD, т.е. перекрестно.   Тоже на этом попался..

а почему так?

0

51

Дмитграп написал(а):

...а почему так?

NEO-7M---приёмник. Он ПЕРЕДАЁТ в следующий модуль. А (следующий--№2 )модуль--ПРИНИМАЕТ.
И наоборот, когда (следующий-№2) передаёт, а NEO-7M---принимает.
Т.е. обмениваются .
Я где-то  встречал это.

0

52

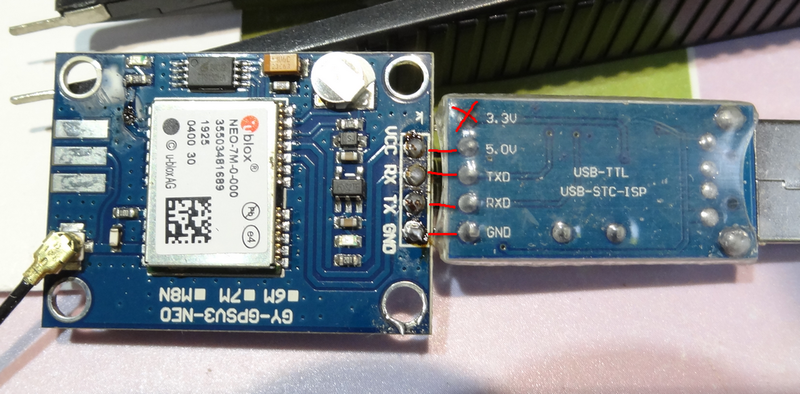

https://forumuploads.ru/uploads/001a/d9/f2/41/t93069.png
Не согласуется с 10-ой Win,( С драйвером проблема).
Заказал другой( похоже, опять не тот  заказал).
Придёт---посмотрю.

Отредактировано tehnik631 (Вчера 09:05:34)

0

53

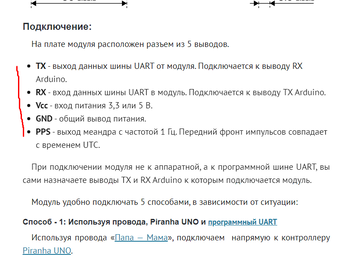

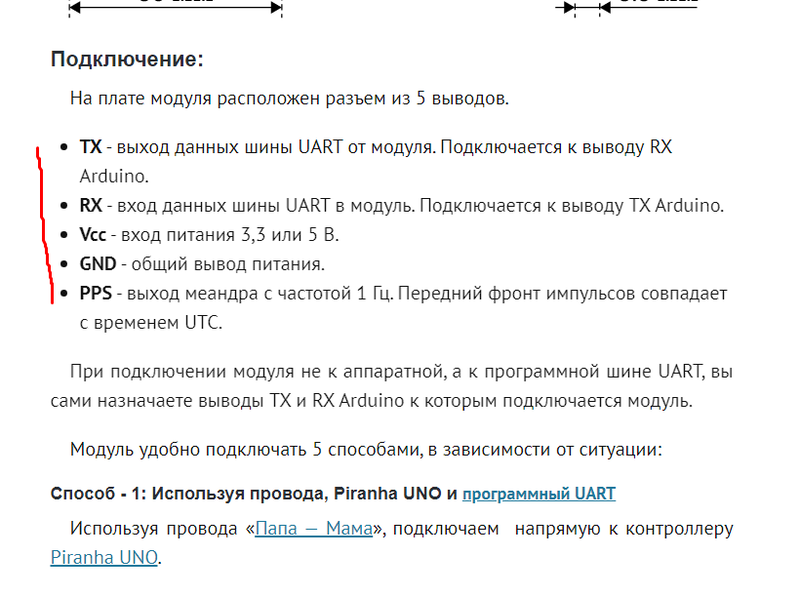

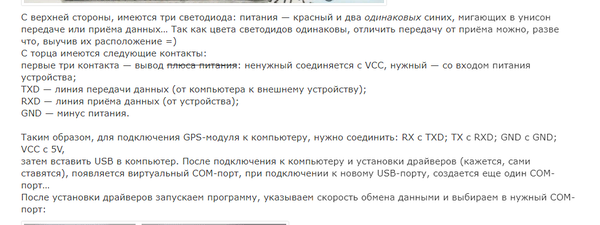

Примерно так:https://forumuploads.ru/uploads/001a/d9/f2/41/t478358.png

0

54

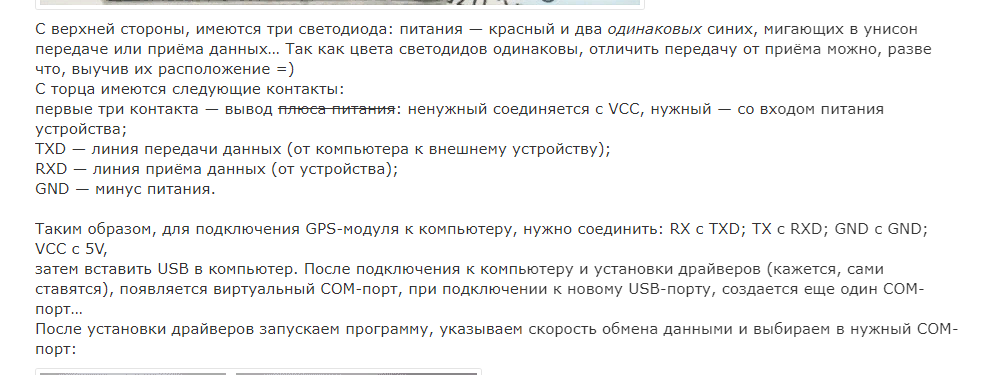

Ещё:https://forumuploads.ru/uploads/001a/d9/f2/41/t235836.png

0

55

Припаял антенну, вроде что-то видит, непонятно  :confused:

https://i.ibb.co/mSBrGXj/2-8.jpg
https://i.ibb.co/8P44tSt/2-9.jpg

0

56

спутники ловит, местоположение определяет, но настройки почему то не отправляет в модуль, сенд нажимал... на выходе около 1.9 кгц  с интервалом 1 секунда... я что то не так делаю?

0

57

Дмитграп написал(а):

спутники ловит, местоположение определяет, но настройки почему то не отправляет в модуль, сенд нажимал... на выходе около 1.9 кгц  с интервалом 1 секунда... я что то не так делаю?

Та же х...  :D Я что-то его не понимаю. Заказал у тех китайцев плату TCXO на 24 МГц, попробую как опорный сигнал прицепить ко всем FY3224S.
Тут на видео всё вроде просто:

0

58

это на видео просто  :D  , а по факту как я понял по своим генераторам при пайке наверное статикой проц повредило... кстати в этом тсхо все же чуть плавает частота, в пределах десятых герца...

0

59

Дмитграп написал(а):

спутники ловит, местоположение определяет, но настройки почему то не отправляет в модуль, сенд нажимал... на выходе около 1.9 кгц  с интервалом 1 секунда... я что то не так делаю?

замочек в левом углу открыт, но в память тупо не отправляется...

0

60

Дмитграп написал(а):

это на видео просто  :D  , а по факту как я понял по своим генераторам при пайке наверное статикой проц повредило... кстати в этом тсхо все же чуть плавает частота, в пределах десятых герца...

Да и пусть себе плавает, лишь бы не уплывала в сторону  :D Сигнал передается шириной 2-5 Гц (судя по SDR-радио), так что жить можно  :writing:

0
