Повторю статью здесь (с сокращениями).

GPS антенна своими руками

В наше время спутниковая навигация, это неотъемлемая часть повседневной жизни, GPS встроен во всех мобильных устройствах. Навигаторы и трекеры работающие с GPS или отечественной Глонасс, получают все большее распространение, в основном в транспортных средствах, в автомобилях и т. д. При работе с различными GPS гаджетами, часто приходится сталкиваться со слабым сигналом GPS или полным его отсутствием. Сегодня рассмотрим как можно усилить GPS сигнал, в устройствах работающих с ним.

Главным образом речь пойдет об антенне, но не просто об антенне, которую можно купить в магазине, а о самодельной GPS антенне, которую можно подключить к любому устройству имеющему GPS модуль. Данную антенну, а точнее способ как её изготовить, нам поведал постоянный читатель блога Юрий из Тамбова, он в свою очередь откопал эту схему на каком-то американском форуме, за что ему большое спасибо.

Антенна мною была изготовлена и протестирована, не смотря на то, что она получилась со второго раза, полностью подтверждаю работоспособность данной конструкции. Изготавливалась антенна для китайского GPS трекера, который как раз и страдал постоянной потерей сигнала с GPS спутников. Известно, что у дешёвых трекеров это главная проблема, там стоят слабенькие GPS модули, у которых в качестве антенны работает патч имеющийся на корпусе самого модуля. Такой модуль будет работать только под отрытым небом, стоит же устройство куда-нибудь спрятать, (под капот машины, например) и сигнал сразу же теряется.

Поправка: в статье (выше) на Хабре указан размер четвертьволны L/4 = 47.7 мм. Возможно стОит учесть. Я буду настраивать антенным анализатором N1201SA, который давно стоит без дела, о размерах сообщу. Длина белого провода тоже очень важна.

Сам процесс изготовления GPS антенны подробно показан на фото. Смысл заключается в правильном изгибании проволоки по размерам указанным на схеме. Проволока легко гнется руками с помощью плоскогубцев. Обязательно все размеры выдержать точно, от этого зависит работоспособность конструкции.

После изготовления самой антенны, ее нужно будет припаять к патчу на GPS модуле как показано на фото. Ни в коем случае не спутайте GPS модуль с GSM антенной, на трекере GSM антенна выведена отдельно в виде небольшой схемы. GPS модуль впаян в плату устройства. Далее вся конструкция собирается, и самодельная антенна припаивается небольшим отрезком провода, который вводится в корпус через специально проделанное отверстие.

Результат от такой доработки стал заметен сразу, трекер ловит спутники даже в помещении, до этого он отказывался это делать даже на окне. Стабильный сигнал GPS теперь обеспечивается практически в любых условиях, что для трекера очень важно. Такая самодельная GPS антенна подойдет к любому GPS устройству, главное добраться к модулю. Но главное преимущество такой конструкции, это то, что такую простую GPS антенну своими руками сможет изготовить любой.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Отлично! Но первичные настройки частоты надо делать с программой, а потом можно отключать компьютер, сохранив питание? Или в нем какая-то есть память, не зависящая от питания?

Было бы идеально. Осталось разобраться, насколько надежна связь по GPS, есть ли какие-то прерывания, из-за чего дешевый гаджет отвалится. Есть ли в нем самонастройка-подстройка после обрыва связи, типа как WI-FI или радио в смартфоне?

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Это будет идеальным и дешевым решением, надеюсь, не сложным в реализации NEO-7M+LT1210CR для чайников, типа меня. И хорошо, что меандр  Проще содержать такое хозяйство, чем 10-20 генераторов с их кривыми БП, плавающими стареющими кварцами и пр.... джиттерами  Можно будет подумать про суммирующий антенный хаб для подключения десятка таких - к единой активной антенне.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Да, владельцы FY6900 будут рады    У меня лишь 16 (MHS5200A) и 24 МГц (JDS6600 и FY3224S)

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Подумалось, а почему нельзя в uBlox NEO-7M поставить любую частоту? Например 16...24 МГц    Ладно, придет ко мне такой , тоже буду разбираться ...

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Буду смотреть, что там на самом деле - http://www.ra3apw.ru/proekty/ublox-neo-7m/

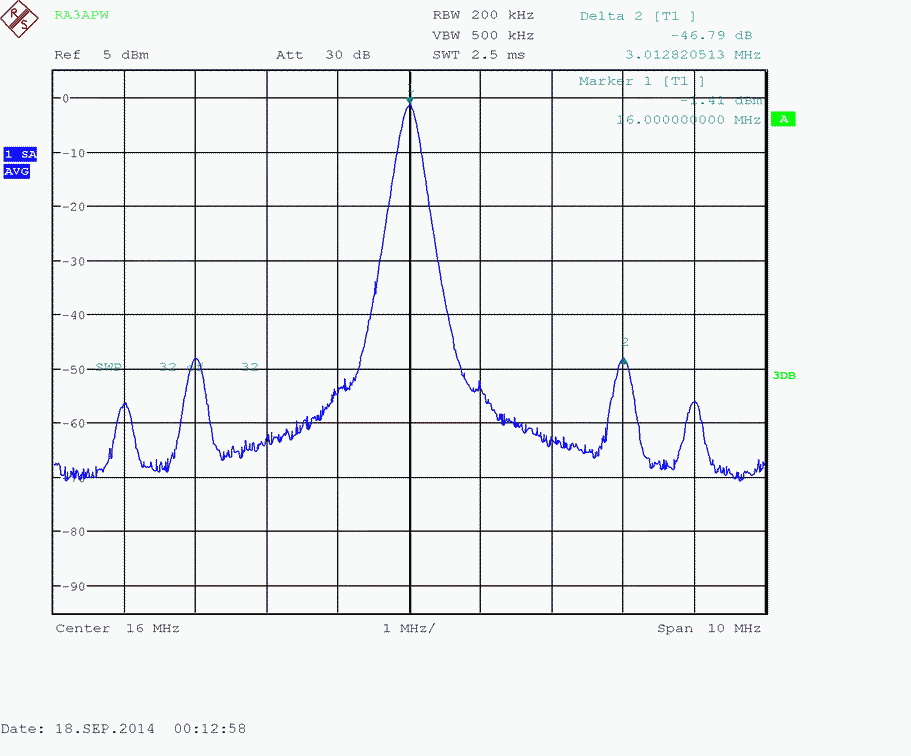

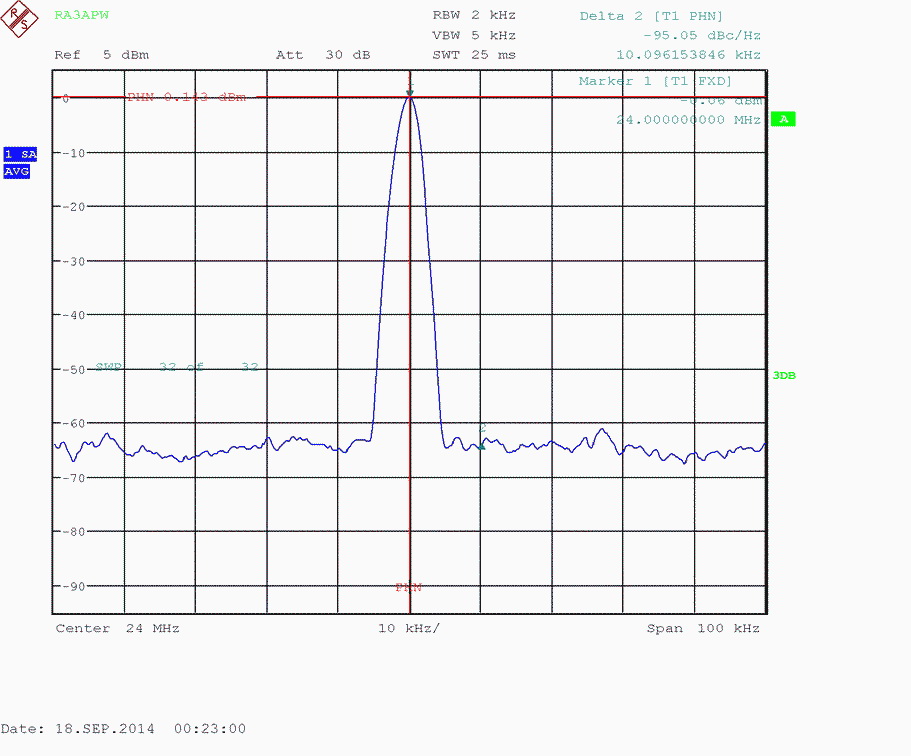

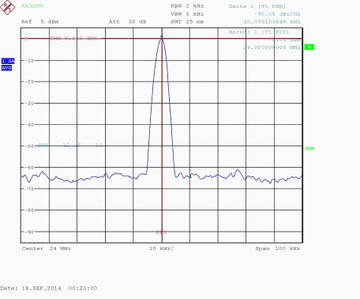

Итак, «хорошие» выходные частоты опорного генератора:

    24.000 МГц
    16.000 МГц
    12.000 МГц
    8.000 МГц
    6.000 МГц
    4.000 МГц
    3.000 МГц
    2.000 МГц

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Подумалось, что покупка дешевого uBlox NEO-7M избавит от необходимости покупать высокоточный частотомер. У всех есть в генераторах частотомеры, а также частотомер в осциллографе (но у них свои погрешности). Достаточно измерить этими устройствами заданные частоты от GPS, например 1,2,3,4,5 МГц и вывести их погрешность в процентах, в итоге можно просто учесть эти проценты при задании частот в генераторах. Когда я измерял свои генераторы, то при увеличении частоты погрешность росла в целом на проценты.

Например:

FY3224S COM32, занижает частоту на
1
2 МГц -27,624 Гц P-P 0,2896   +0,00137% (усредненные проценты, +-1..2 Гц), прибавить к частоте
3 МГц -40,921 P-P 0,4923
4 МГц -54,48 P-P 0,07723
5 МГц -68,14 P-P 0,0965

2
2 МГц -27,48 P-P 0,2896    +0,001379%
3 МГц -41,348 P-P 0,0868
4 МГц -55,221 P-P 0,5019
5 МГц -69,162 P-P 0,09654

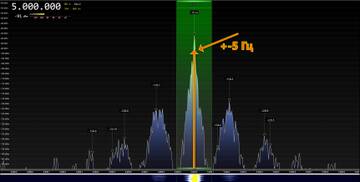

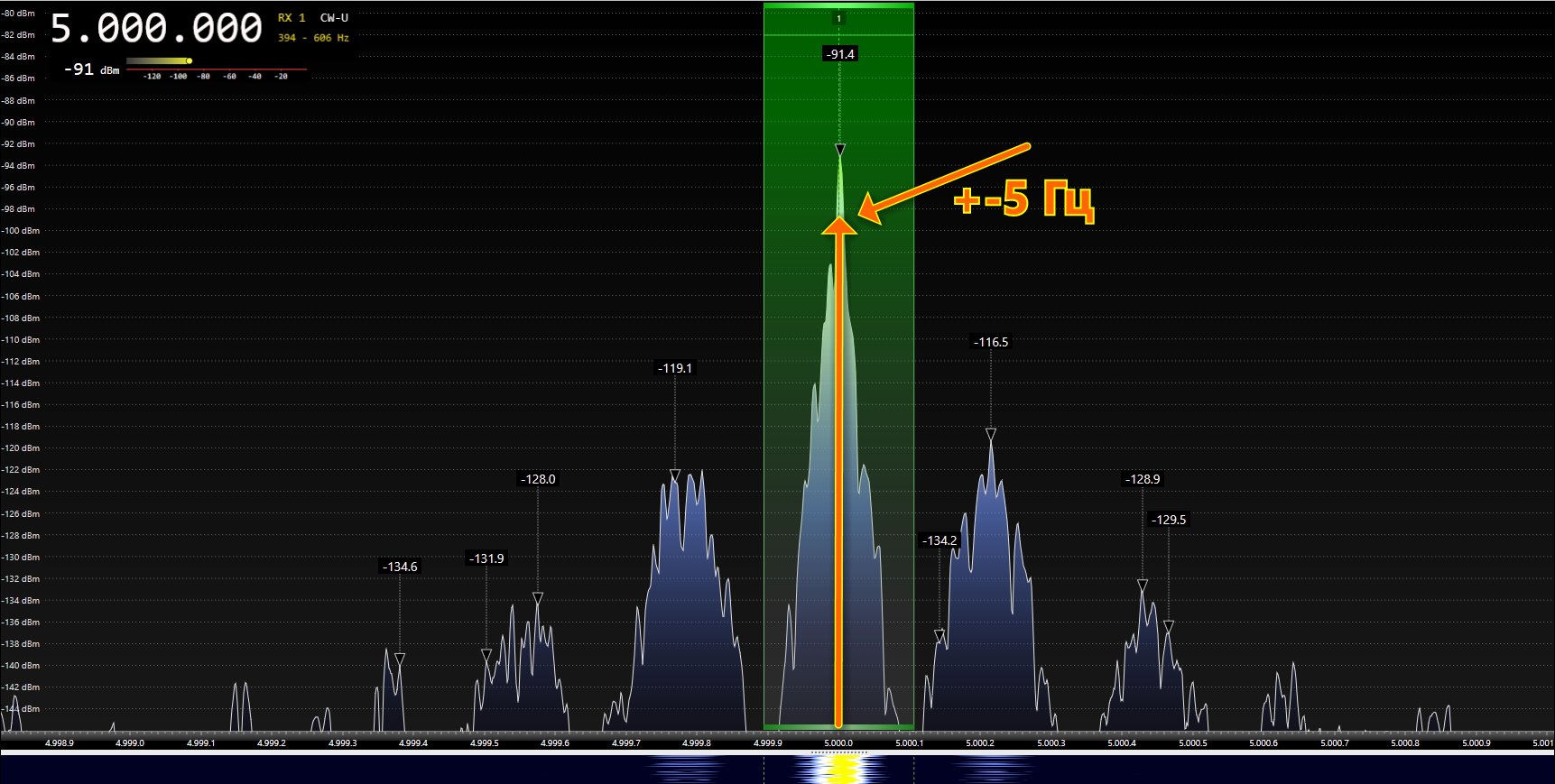

В общем и целом допустима погрешность +-1..2 Гц, это ни на что не влияет, как раз так плавают штатные кварцы в генераторах, не более (ширина сигнала частоты вещества минимум +-5 Гц). Если сделать себе такой файл пересчета, всё упростится и удешевится  - Дешевый генератор вместо Spooky2

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Буду пробовать по Вашим рекомендациям. Большая просьба: пишите текст, как будто для домохозяек, простым языком, без радиолюбительских "недокументированных", жаргонных терминов. Второй раз натыкаюсь на слово "поэксил" и опять ничего не понял.

Давайте возьмем за правило: каждый объясняет так, будто его читатель - НЕ радиолюбитель, но важно, чтобы он понял

Если кому-то что-то непонятно, не стесняйтесь спрашивать. Я, если что-то пойму, буду по-прежнему пытаться говорить простым языком.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Это в целом понятно. Но эталоны частот формируют не спутники, они их ретранслируют с Земли, от специальных эталонов. В наших компьютерах есть функция автосинхронизации времени по  "time.windows.com". Такая же синхронизация есть в смартфонах (должна быть). Значит через сотовые вышки мы на смартфоны получаем некий сигнал подстройки времени.

Я погуглил, ничего такого не встретил. Может есть какие-то недокументированные возможности с автосинхронизацией с сотовыми вышками и какие-то есть для этого мелкие устройства?

С антенной как раз нет проблем. Тут одно из двух: либо сильно глючны эти дешевые uBlox NEO-7M, либо что-то еще...

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

Это наводит очередной раз на вывод, что в информационном переносе частоты не нужно добавлять лишние элементы и что-то искусственно усиливать (дополнительным оборудованием). Чем проще - тем надежнее. Я прекрасно понимаю радиолюбителей, которым интересно сделать надстройки, но есть большая вероятность, что каждый из них также придет к выводу, что это - лишнее. Куда важнее реальная работа (лечение), простыми методами

Зная погрешность каждого своего генератора и плавание частоты (обычно +-1 Гц), легко можно сделать калькулятор пересчета, даже не заморачиваясь перепайкой кварцев, дело 30-ти минут
