Очень неплохо сработал JDS6600, за час Pik-Pik всего 1,677 Гц. Девиация на 2-3-м знаке после запятой.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
FY3224S. Кварц работает стабильнее, по сравнению с JDS6600. Я так понял, что восходящие графики говорят о том, что кварц плывет, т.е. со временем (за час) уходит в сторону, но возвращается ли частота, не очень понятно
Хотя скорее всего да, в течение дня, т.к. значения погрешностей почти совпали со старыми измерениями. Нужны нисходящие графики.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Spooky2. Выкинул китайскую плату, вернул родной кварц назад.
С китайской платой.
С родным TCXO Ecliptek, так немного стабильнее.
С кварцами у китайцев по-прежнему проблемы, лучше брать Б/У брендовые, пусть даже другой частоты, вывести процент и забить в калькулятор надежнее (при наличии частотомера). Не стал смотреть, что там на диапазонах ~500 кГц, где были замечены большие погрешности, интересовал только диапазон 2-5 МГц.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Нашел самый нестабильный диапазон, 400 кГц - 1 МГц. Выше и ниже работает Spooky2 нормально.
Сравнение на 1 МГц с генератором JDS6600.
На 500 кГц девиация составляет ~5 кГц, при этом общая погрешность >10 кГц.
Значит диапазон 400 кГц - 1 МГц надо удалить из практики. Остальным можно пользоваться, запущу его тоже в работу, хватит без дела стоять. Но опять же, неясно, это болезнь всех Спуки, или мне так "повезло", да и где гарантии, что в других Спуки неточный диапазон не окажется на других частотах?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
На спуки можно найти осхо 30 мгц, или на 50 видел на али, правда цена что то в районе 35 долларов...
Ради интереса провел еще один тест на стабильность частоты спуки генератора с покупной платкой тсхо - после часового прогрева зафиксировал частоту и через сутки опять снял показания - уплыла на 0.1 гц в сторону уменьшения, думаю это терпимо, тк с родным кварцем гуляла плюс минус 5 гц...
Частоту выставлял 3 мгц
Ради интереса провел еще один тест на стабильность частоты спуки генератора с покупной платкой тсхо - после часового прогрева зафиксировал частоту и через сутки опять снял показания - уплыла на 0.1 гц в сторону уменьшения, думаю это терпимо, тк с родным кварцем гуляла плюс минус 5 гц...
Лучше конечно собрать статистику бесплатной прогой - ЧАСТОТОМЕР высокоточный FA-2 BG7TBL
Заодно погонять все генераторы, чтобы точно знать, имеет ли смысл вообще менять кварцы.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
смысл имеет, только на осхо...
смысл имеет, только на осхо...
На брендовые Б/У, пусть даже частота не соответствует, приноровиться легко
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
на али особо выбора нет - 10, 13 с хвостиком, 20, 26, 30.72, и видел 50 мгц правда дороговатый...
на али особо выбора нет - 10, 13 с хвостиком, 20, 26, 30.72, и видел 50 мгц правда дороговатый...
26 подойдет к FY3224S и JDS6600 (там 24). 20 к MHS5200A (16).
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
да подходит 26 к 3224, с гасящим резистором около 200 ом
да подходит 26 к 3224, с гасящим резистором около 200 ом
Его на сигнальную ногу надо поставить?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
нет, я ставил между выходом частоты и общим землей, что то типа резисторного делителя чтобы снизить амплитуду выходного сигнала, на родном кварце 3224 пик ту пик около 1.2 вольта, примерно столько должно быть и на выходе осхо... мож я неправильно чего делал, пусть радиолюбители проконсультируют...
пусть радиолюбители проконсультируют...
Бегут толпой помогать
Вроде правильно сделали, буду заказывать и пробовать неспешно...
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
...ставил между выходом частоты и общим землей, что то типа резисторного делителя чтобы снизить амплитуду выходного сигнала,
Так не корректно: нагрузка на выход кварца.
Побольше номиналы нужно.

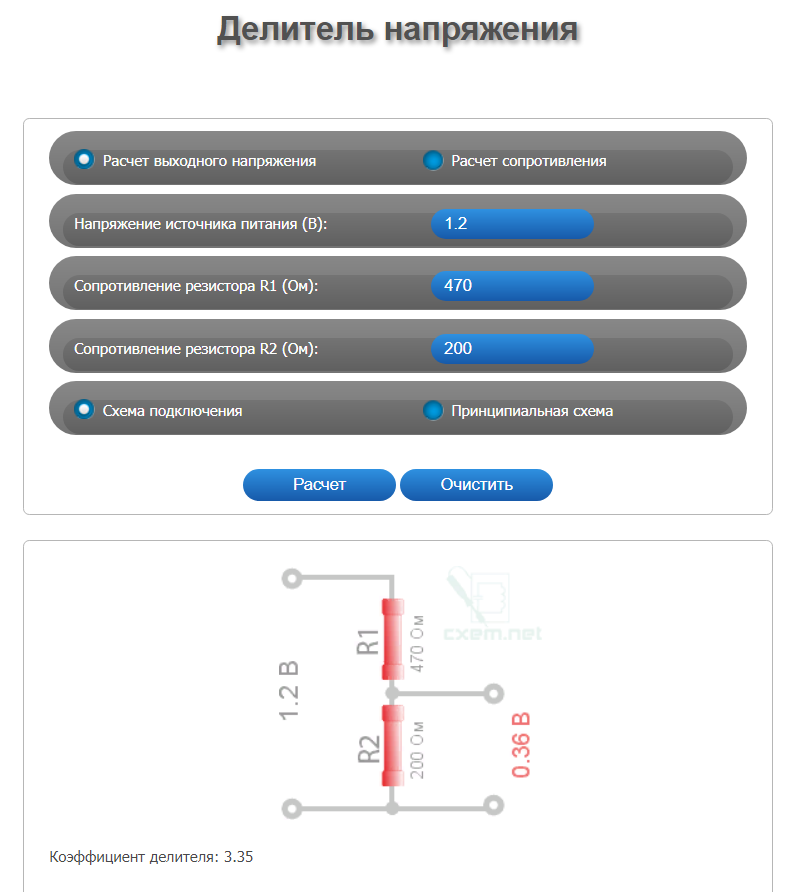

Тут онлайн калькулятор делителя.
https://cxem.net/calc/divider_calc.php
Как пример:
Номиналы резисторов( из наличия) сами указываете.
Так не корректно: нагрузка на выход кварца.
Побольше номиналы нужно.
Или как-то так - аттенюатор - https://digteh.ru/WLL/atten/
Калькулятор - https://vpayaem.ru/inf_atten.html
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
По амплитуде с кварцев вообще непонятно, на родном в спуки в два раза напряжение выше чем на покупной плате тсхо и он вполне себе работает, мож и на других генераторах при перепайке на осхо стоит меньше амплитуду подбирать?
...стоит меньше амплитуду подбирать?
Сколько выходит с " родного" , прим. столько же и с ОСХО придётся подавать , ХЗ как будет реагировать схема она перенапряжение...Сбоить не будет ?
я так и делал, но все генераторы оч не любят именно большей ампл сигнала, наверное надо подбирать минимально устойчивую для работы...
минимально устойчивую для работы...
Точно так.
Сколько выходит с " родного" , прим. столько же и с ОСХО придётся подавать , ХЗ как будет реагировать схема она перенапряжение...Сбоить не будет ?
Кварцевые генераторы строятся на цифровых микросхемах. Логические микросхемы ( или цифровые микросхемы) обычно имеют уровни логической единицы от 2,4 до 5 вольт. Потому если небольшой избыток по напряжению, то можно просто проверить в работе без резистивного делителя. Хуже когда не хватает напряжения.
на 10 мгц вектронах на выходе пик ту пик 2.8 вольта, на родном кварце в 6900 генераторе около 2.4 вольта, если подключаешь осхо без гасящего резистора как правило генератор дает сбои, и запускается через раз...
на 26 мгц осхо на выходе 1.4-1.5 в, в родном кварце на 3224 около 1.2 вольта
на выходе пик ту пик 2.8 вольта
Плюс 0.1--0.3 В , те что потерялись при подключении прибора ( осцилл по входу 1 мОм входн. сопротивление), а потери на нём есть...
А на измерительных приборах с меньшим вх. сопротивлением ещё больше потери...
на 10 мгц вектронах на выходе пик ту пик 2.8 вольта, на родном кварце в 6900 генераторе около 2.4 вольта, если подключаешь осхо без гасящего резистора как правило генератор дает сбои, и запускается через раз...
Да, замечено многими (кто это делал), что напрямую такие OCXO нельзя подключать, у них перебор по мощности, для нынешней техники - Ссылка
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
кстати у этого человека я и спрашивал за резистивный делитель, сказал два резистора - один 100 ом второй 50
...перебор по мощности,
Наверное, по напряжению на выходе.
у меня впаян один - 270 ом
