ЧАСТОТОМЕР высокоточный FA-2 BG7TBL

Страница:   1 2 3 4 5 6 7 8

Сообщений 91 страница 120 из 235

91

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

Думаю это не тот конденсатор, там бы если и стоял бы то точно не электролит...

Видимо внутри TCXO что-то меняли, раз надпись другая. В целом погрешность стабильная на 2-5 МГц, у меня 0,003683% (1-й канал) и 0,003681% (2-й), расхождение на одну десятую Гц, это терпимо.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

92

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

У меня не так, включаешь генератор и по мере прогрева, где то в течение часа частота уменьшается примерно 0.2 гц на 1 мгц , потом становится, колебания второй цифры после запятой на единицу туда сюда... короче терпимо

0

93

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

У меня не так, включаешь генератор и по мере прогрева, где то в течение часа частота уменьшается примерно 0.2 гц на 1 мгц , потом становится, колебания второй цифры после запятой на единицу туда сюда... короче терпимо

У меня также. Час погенерил вхолостую, потом вышел в режим и всё стабилизировалось, можно записывать погрешности  :writing: Главное, что очень точное расхождение по процентам, не гуляет, как в других генераторах.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

94

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

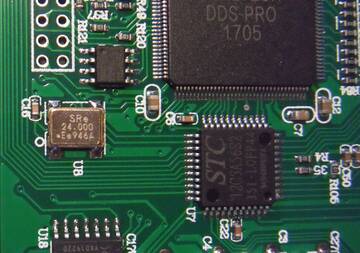

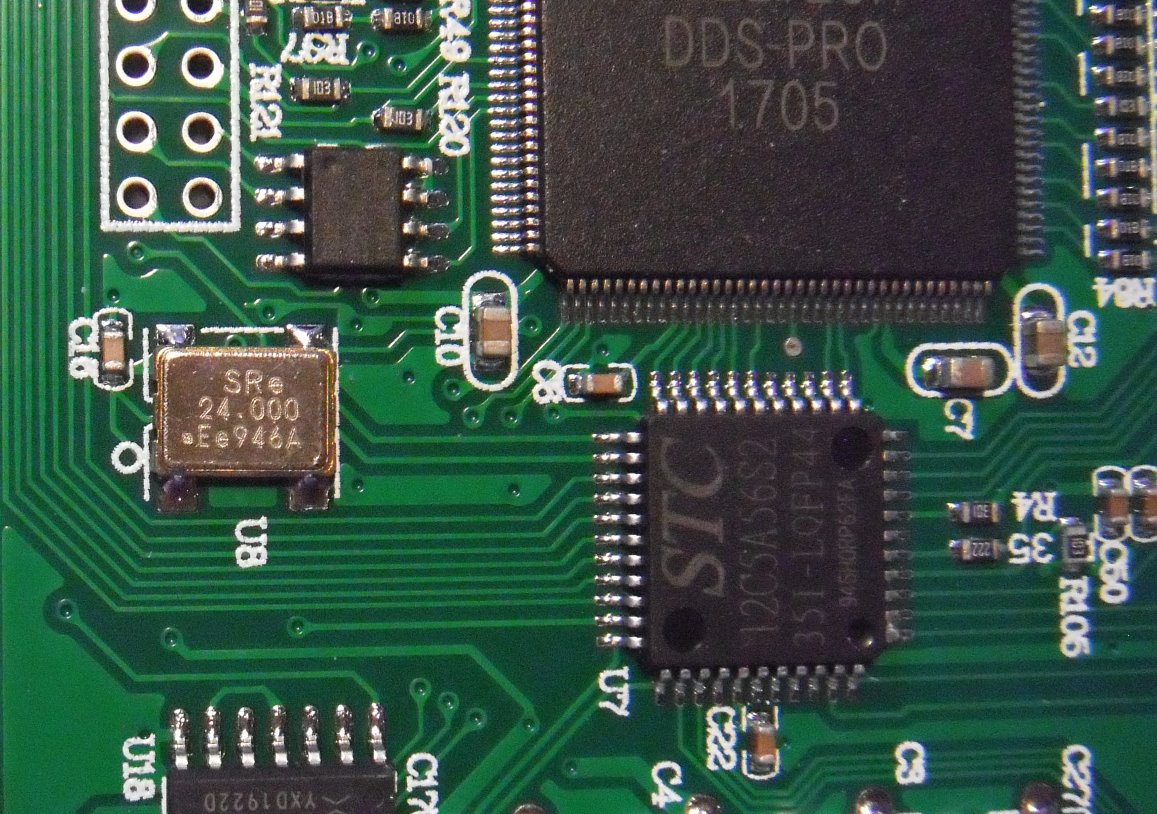

Для замены родных TCXO в генераторе FY3224S (на 24 МГц) заказал японские на Али. Китаец немного наврал с брендом, но прислал японские другого бренда, цена в целом вменяемая, ~100 руб. за штуку. Размер в FY3224S 5х7мм, у этих 2,5х3,2мм. Самое веселое - ноги не совпадают.

https://forumupload.ru/uploads/001a/d9/f2/2/t733984.jpg

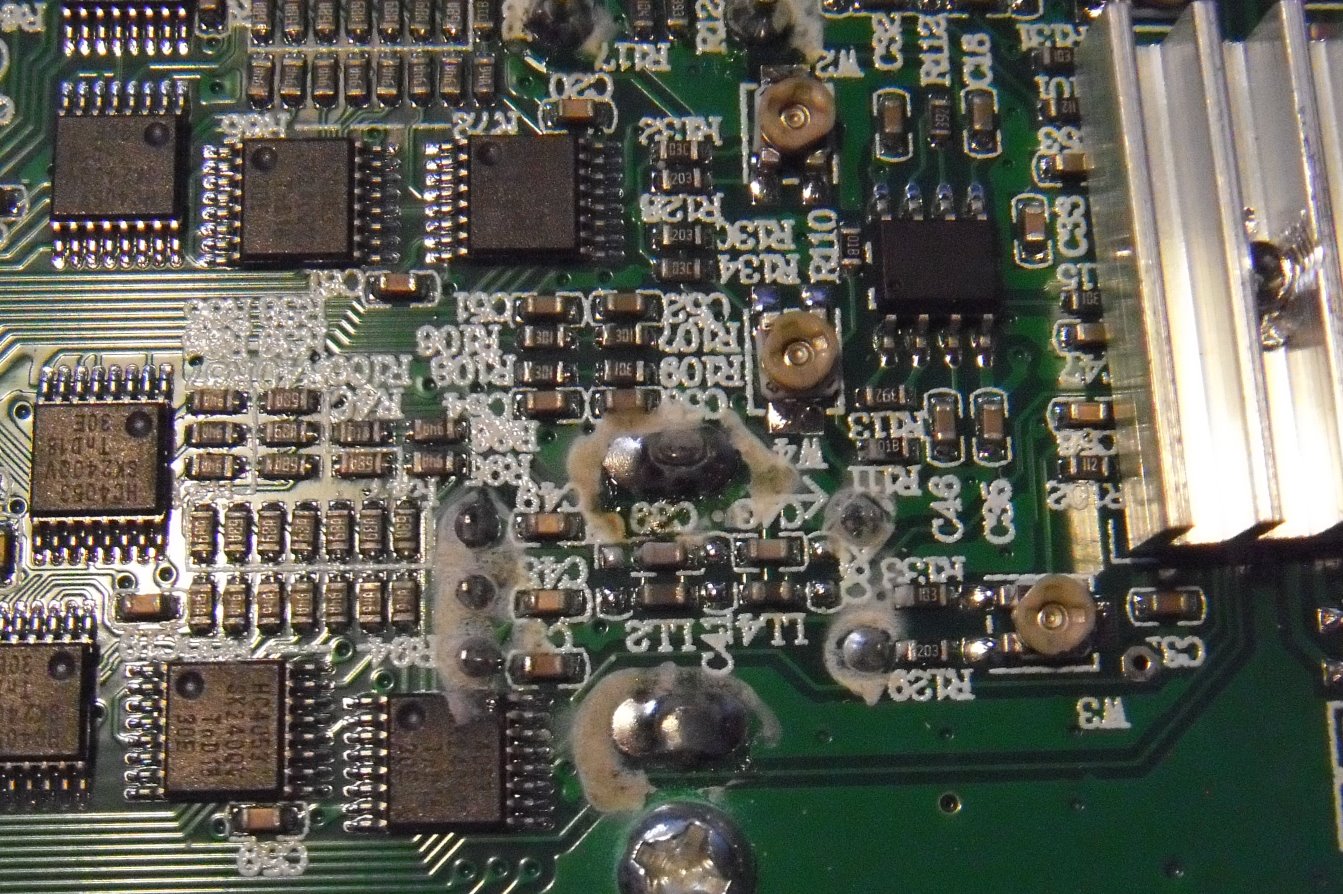

Грязноватая плата, придется мыть.
https://forumupload.ru/uploads/001a/d9/f2/2/t969909.jpg

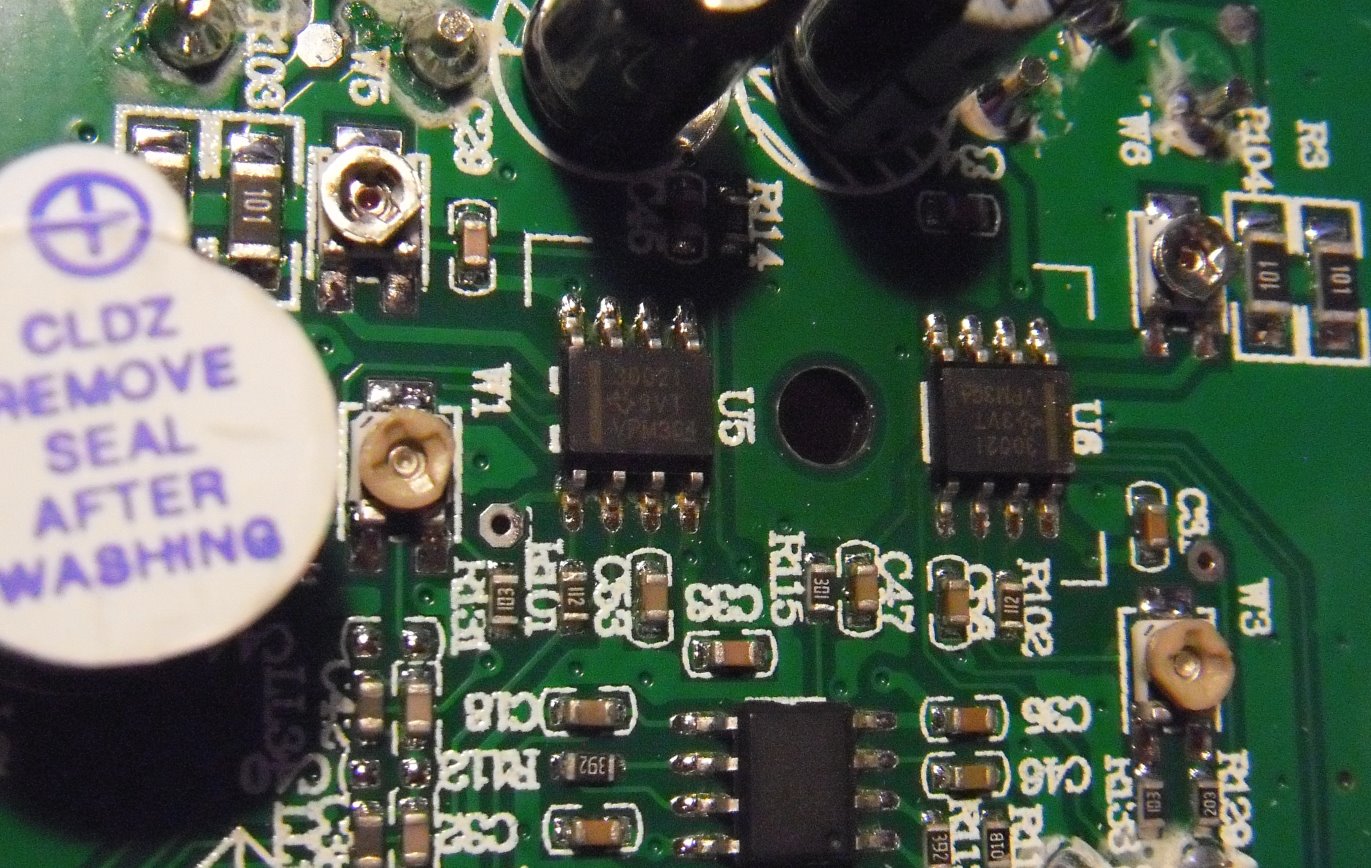

ОУ 3002.
https://forumupload.ru/uploads/001a/d9/f2/2/t154218.jpg

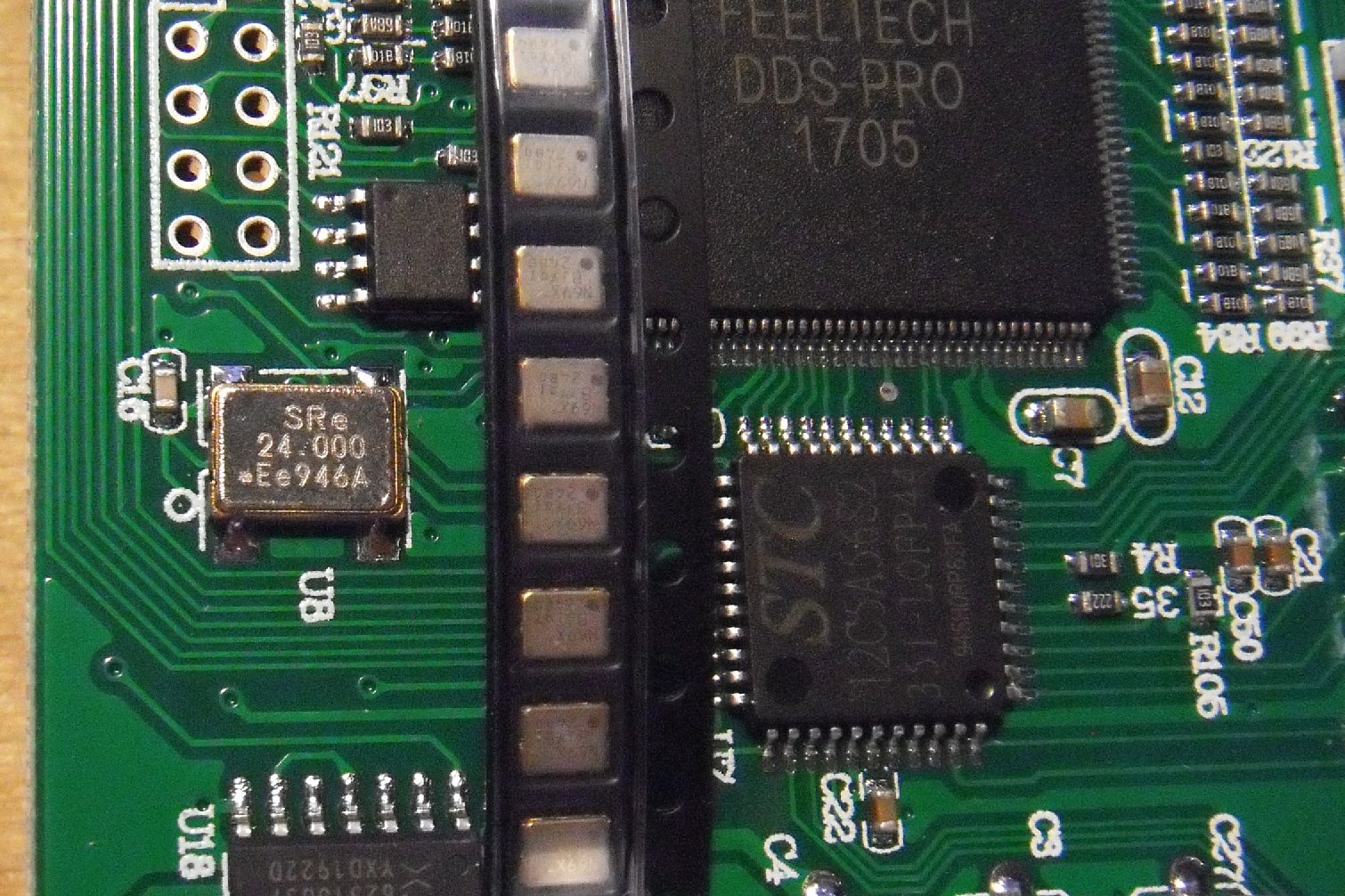

То, что стоит и то, на что придется менять  %-)
https://forumupload.ru/uploads/001a/d9/f2/2/t217705.jpg

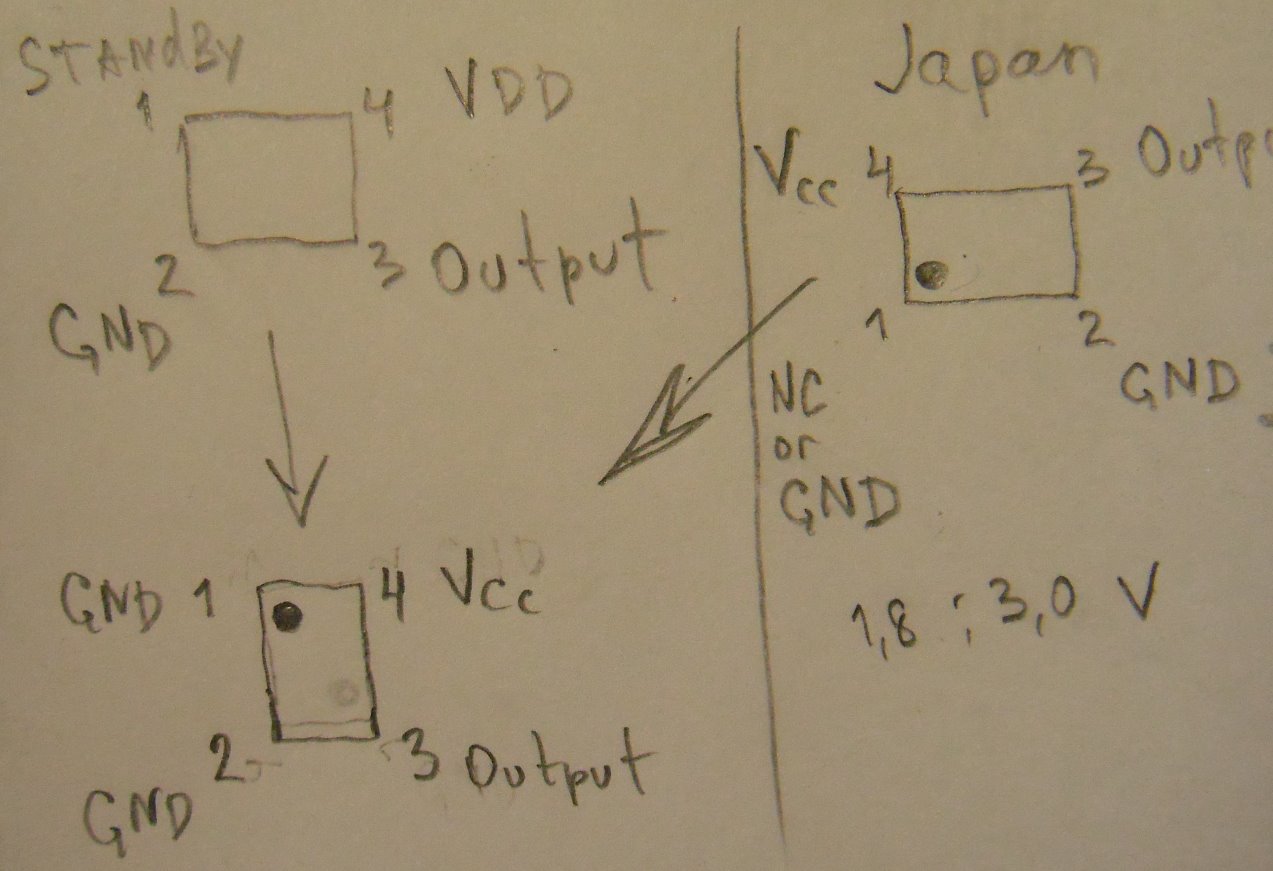

Оказалось, не очень сложно. Осталось ноги нарастить  :D
https://forumupload.ru/uploads/001a/d9/f2/2/t484550.jpg

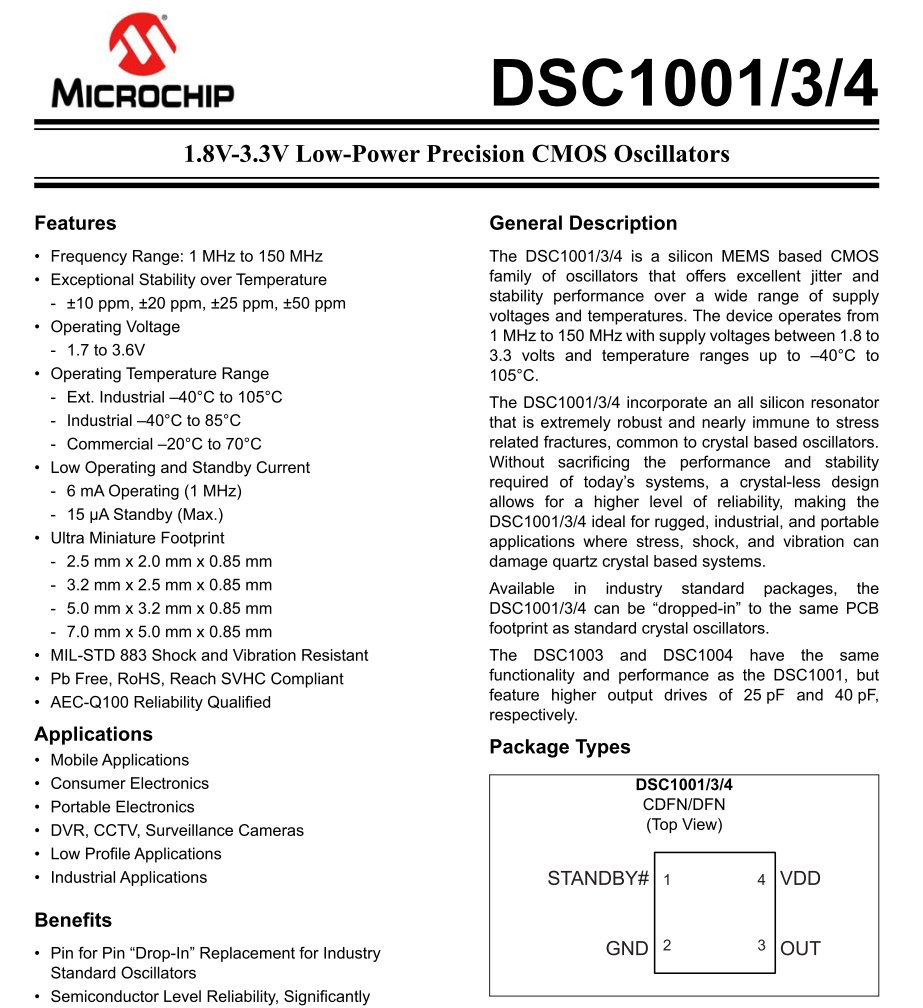

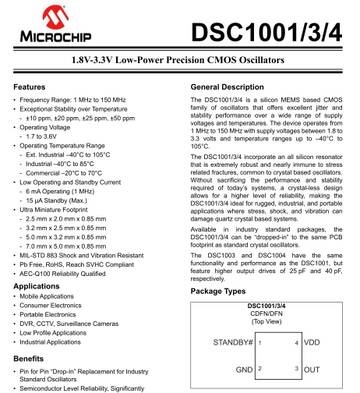

От родного кварца FY3224S даташита не нашлось, но на x-faq.ru меняли на этот, по характеристикам намного хуже.
https://forumupload.ru/uploads/001a/d9/f2/2/t511828.jpg

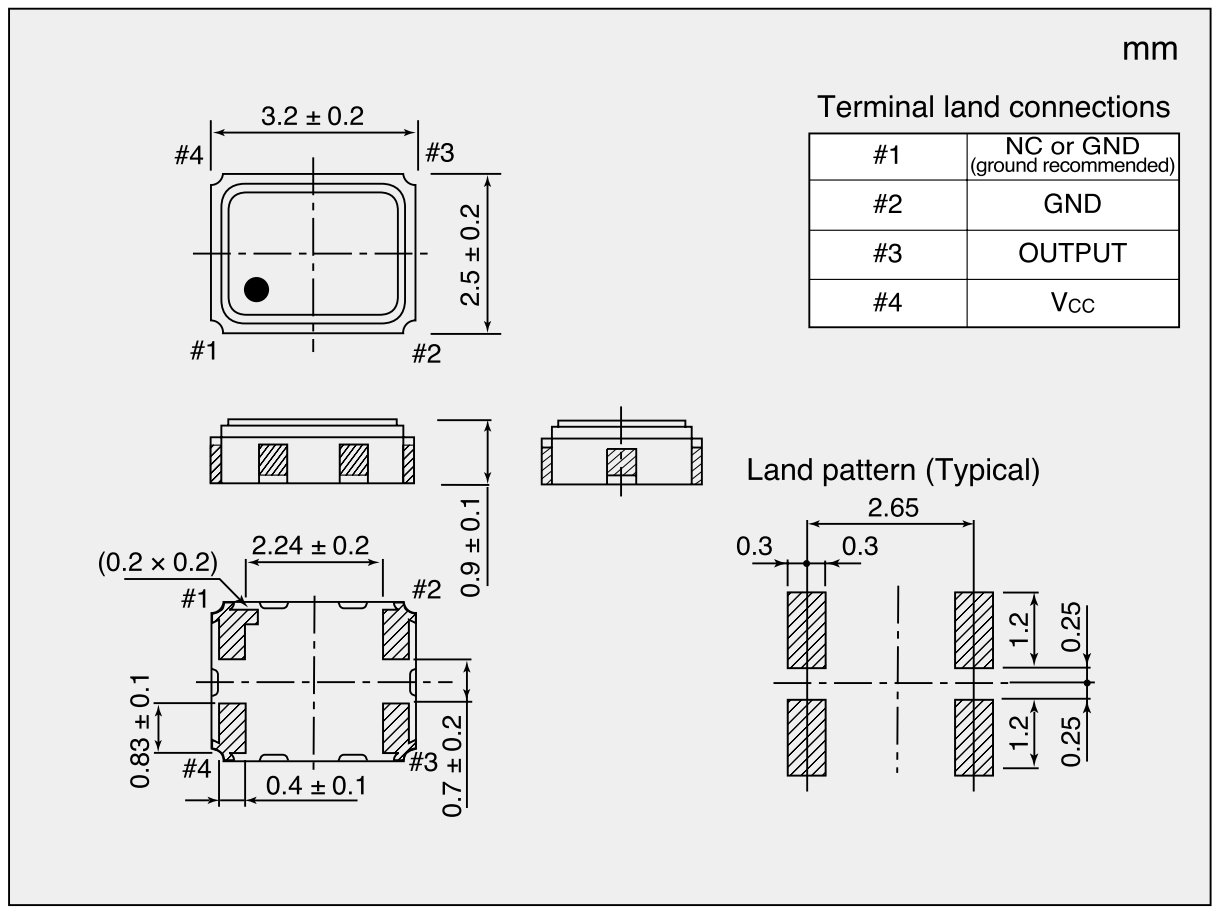

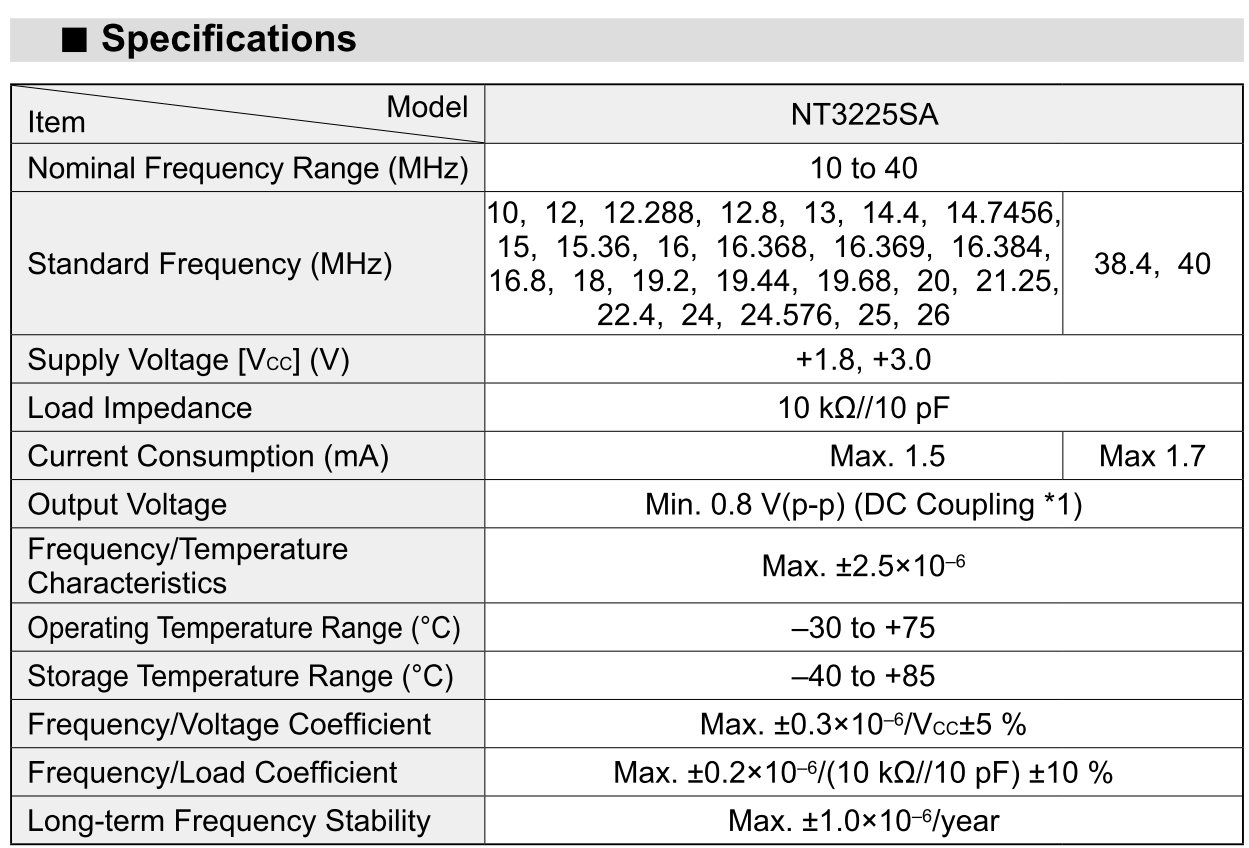

Это японский...
https://forumupload.ru/uploads/001a/d9/f2/2/t787538.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t676837.jpg

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

95

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

По спуки пробовал на тсхо под наклейкой подстроечник крутить - толку мало, это скорее точная подстройка при сборке...

0

96

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

По 6900 вылезла непонятная болячка - до перепайки кварца работали норм, после перепайки заглючили, хоть больше хоть меньше амплитуду с кварца на проц делай не выдает проц сигнал  o.O  .  Было предположение на плохой контакт в шлейфах - пропаял, толку ноль. Короче из 9 только 3 работают норм,  6 не работают...

0

97

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

По спуки пробовал на тсхо под наклейкой подстроечник крутить - толку мало, это скорее точная подстройка при сборке...

Там есть подстроечник?  o.O Но он явно для точной подстройки, в пределах 1 Гц  :D Этим не исправить погрешность в 184 Гц на 5 МГц.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

98

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

По 6900 вылезла непонятная болячка - до перепайки кварца работали норм, после перепайки заглючили, хоть больше хоть меньше амплитуду с кварца на проц делай не выдает проц сигнал  o.O  .  Было предположение на плохой контакт в шлейфах - пропаял, толку ноль. Короче из 9 только 3 работают норм,  6 не работают...

У меня из 12-ти FY3224S только три плывут. С течением времени частота немного уходит. Остальные стабильны в своей погрешности, +- 1Гц. Придется с тремя поковыряться. Остальные легко лечатся калькулятором пересчета в Excel.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

99

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56
Владимирович написал(а):

У меня из 12-ти FY3224S только три плывут. С течением времени частота немного уходит. Остальные стабильны в своей погрешности, +- 1Гц. Придется с тремя поковыряться. Остальные легко лечатся калькулятором пересчета в Excel.

Не работают 6900 это вообще не работают, те нет сигнала на выходе, никакого, на проц с кварца заходит а с проца на оу ничего не выходит...  :mad:

0

100

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

Не работают 6900 это вообще не работают, те нет сигнала на выходе, никакого, на проц с кварца заходит а с проца на оу ничего не выходит...  :mad:

А если вернуть на место родные кварцы? Вот почему я побаиваюсь радиолюбителей и кулинаров: вроде бы всё просто говорят, начинаешь делать, не получается и не вкусно  :hobo:

Они забывают сказать про нюансы, которые для них привычны, а мы не знали :O

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

101

  • Автор: serv64
  • Активный участник
  • Зарегистрирован: 2020-11-03
  • Сообщений: 147
  • Уважение: +43
  • Позитив: +0
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2021-09-27 20:35:08
Владимирович написал(а):

На одном форуме подсказали, как устранить погрешность Спуки.

"Если стоит именно кварц, а НЕ генератор, то частота подстраивается кондёром рядом с ним."

Можно ли всё же это применить к TCXO, заменить какой-то конденсатор и подстроить частоту?

У моего выходной кондер стоит криво, может его уже меняли, подстраивая частоту?

Вы просто не внимательны. Это стабилизатор на 5 вольт, его нужно исключить , так как уже у вас уже есть стабилизированное питание на 5 вольт. А конденсатор это фильтр. На стабилизаторе при прямом подключении у вас будет падение напряжения на 0,7 вольта , что может приводить к не стабильности.

0

102

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
serv64 написал(а):

Вы просто не внимательны. Это стабилизатор на 5 вольт, его нужно исключить , так как уже у вас уже есть стабилизированное питание на 5 вольт. А конденсатор это фильтр. На стабилизаторе при прямом подключении у вас будет падение напряжения на 0,7 вольта , что может приводить к не стабильности.

Вопрос был про устранение погрешности не самого TCXO, а выходной частоты генератора. При этом TCXO очень стабилен, иногда меняется цифра в 3-м знаке после запятой. Вопрос был про устранение погрешности. К примеру на 3 МГц у меня погрешность +110 Гц.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

103

  • Автор: serv64
  • Активный участник
  • Зарегистрирован: 2020-11-03
  • Сообщений: 147
  • Уважение: +43
  • Позитив: +0
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2021-09-27 20:35:08
Владимирович написал(а):

Вопрос был про устранение погрешности не самого TCXO, а выходной частоты генератора. При этом TCXO очень стабилен, иногда меняется цифра в 3-м знаке после запятой. Вопрос был про устранение погрешности. К примеру на 3 МГц у меня погрешность +110 Гц.

Вы можете попробовать откалибровать генератор в нужном вам диапазоне частот с наименьшей погрешностью , например от 3 Мгц до 5 Мгц забыв про другие частоты генератора.

0

104

  • Автор: serv64
  • Активный участник
  • Зарегистрирован: 2020-11-03
  • Сообщений: 147
  • Уважение: +43
  • Позитив: +0
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2021-09-27 20:35:08

Почему написал. По фото увидел неправильное подключение платы с кварцем. Возьмите вольтметр и замеряйте напряжение на микросхеме платы с кварцем.

0

105

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
serv64 написал(а):

Вы можете попробовать откалибровать генератор в нужном вам диапазоне частот с наименьшей погрешностью , например от 3 Мгц до 5 Мгц забыв про другие частоты генератора.

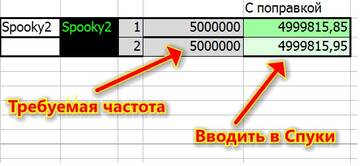

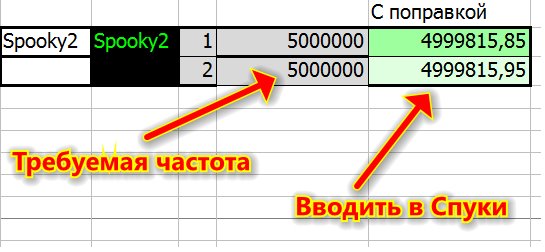

У меня к сожалению нет инструкции по заводской калибровке, нигде не нашел. От калибровки через управление кнопками толку никакого. Проще сделать так:
https://forumupload.ru/uploads/001a/d9/f2/2/t564386.jpg

serv64 написал(а):

Почему написал. По фото увидел неправильное подключение платы с кварцем. Возьмите вольтметр и замеряйте напряжение на микросхеме платы с кварцем.

Вы про красный провод? Да, он неправильно стоит, т.к. при выключенном генераторе от розетки будет питаться кварц. Но учитывая, что генератор работает 24/7, то это мелочь. Я не стал цеплять красный провод в плату, т.к. не разбираюсь в этом, плата с кварцем прилично потребляет и если не там запитаться, генератор начнет глючить. Он у меня постоял полдня с частотомером, всё стабильно. У этих кварцев питание 3,3-5В.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

106

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

Повозился сегодня с мелкими TCXO, ничего не получилось, по питанию не прошли, надо 3,3В, а у этих до 3-х  :hobo: Вернул родной на место, хорошо хоть ничего не сжег  %-)

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

107

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

Не работают 6900 это вообще не работают, те нет сигнала на выходе, никакого, на проц с кварца заходит а с проца на оу ничего не выходит...  :mad:

На своём горьком опыте убедился, что паять TCXO - непростая задача. Ниже текст для НЕрадиолюбителей (они обычно это знают и будут улыбаться  8-) ).

Возможно Вам или кому-то другому это поможет. Выпаиваем кварц: по кругу на контакты нанесли паяльный жир (и подобное), собираем вокруг TCXO припой оплеткой, максимально, затем прогреваем 4 площадки (по кругу), пытаясь сковырнуть кварц, без усилий, в какой-то момент он отвалится. Всё это можно делать феном, это будет проще, но в этот раз я решил обойтись паяльником.

Потом наносим паяльный жир и собираем с 4-х площадок все остатки припоя, чистим спиртом. Затем опять наносим паяльный жир (или приличный флюс) и устанавливаем по месту новый TCXO. Всё должно быть идеально ровно. Придерживая кварц, быстро припаиваем первую точку. Зафиксировали. Затем припаиваем три, хорошо прогревая площадки, чтобы припой затёк ПОД кварц. Повторно прогреваем первую точку.

Так что у Вас очень вероятно на каких-то площадках нет контакта.

Теперь о моих муках замены кварца большого на маленький  :D Радиолюбителям не читать.

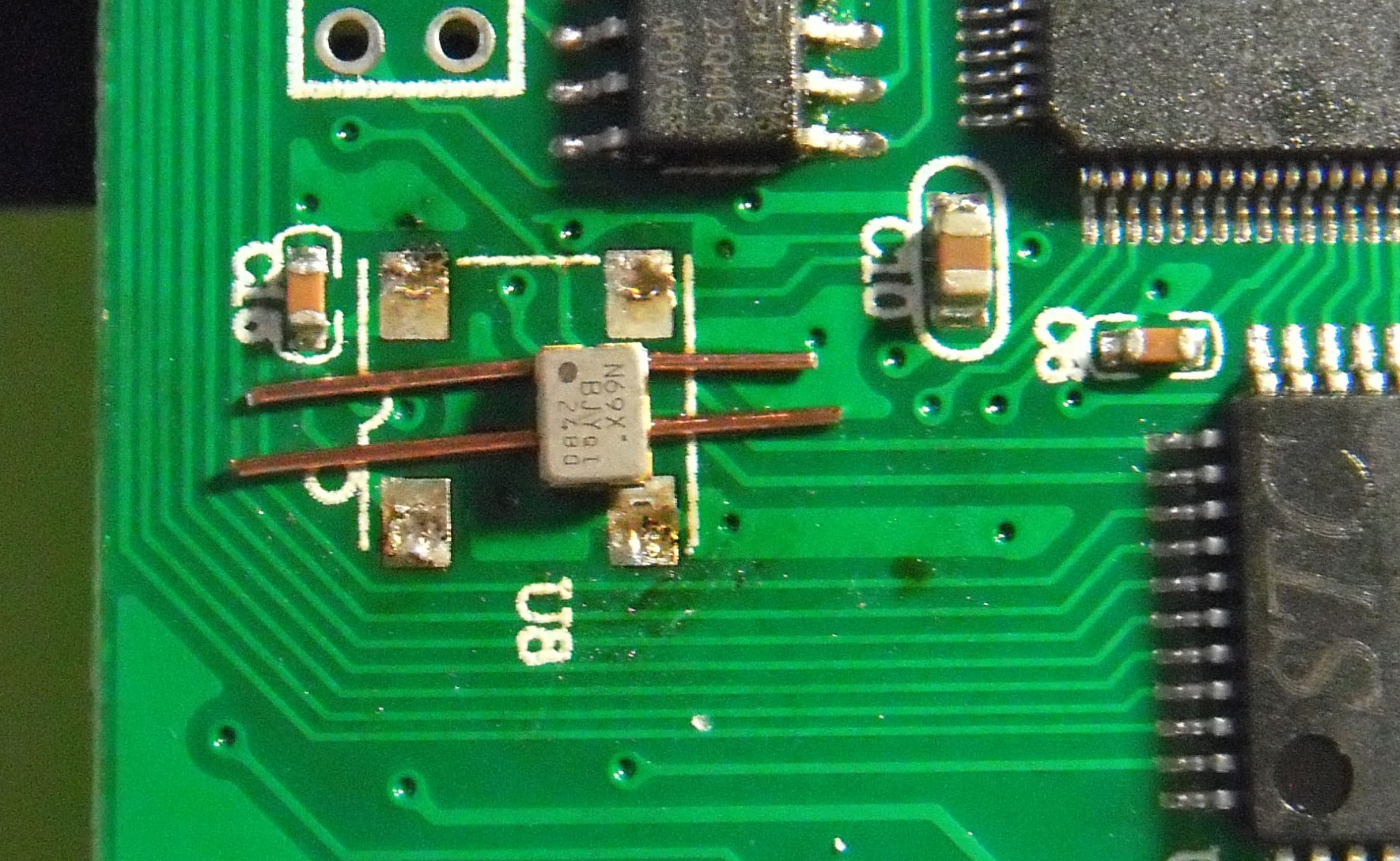

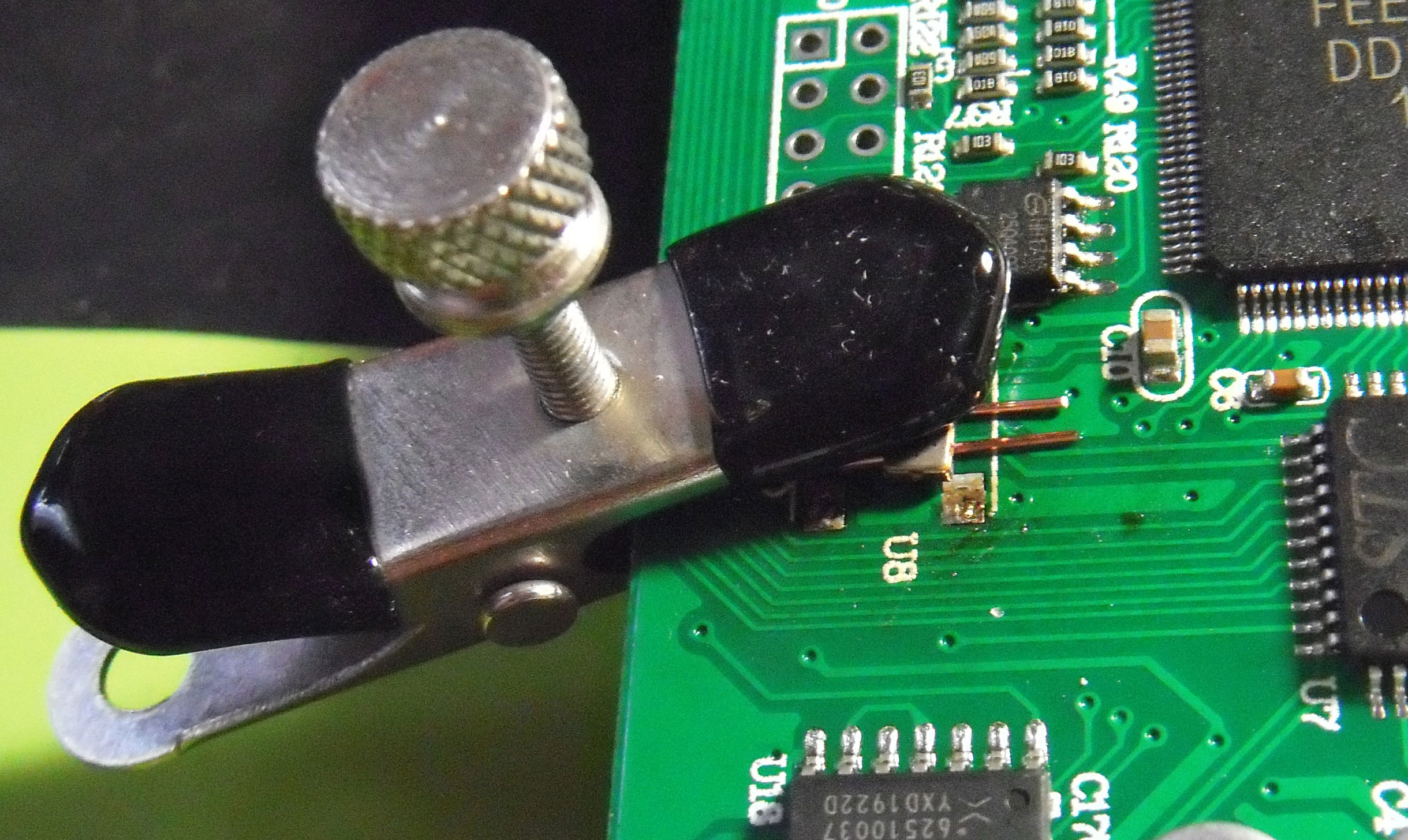

Вроде бы всё логично. Проложил удлиняющие ноги проводки (чтобы был зазор под кварцем) и приготовился припаять точку "Output"
https://forumupload.ru/uploads/001a/d9/f2/2/t546056.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t422235.jpg

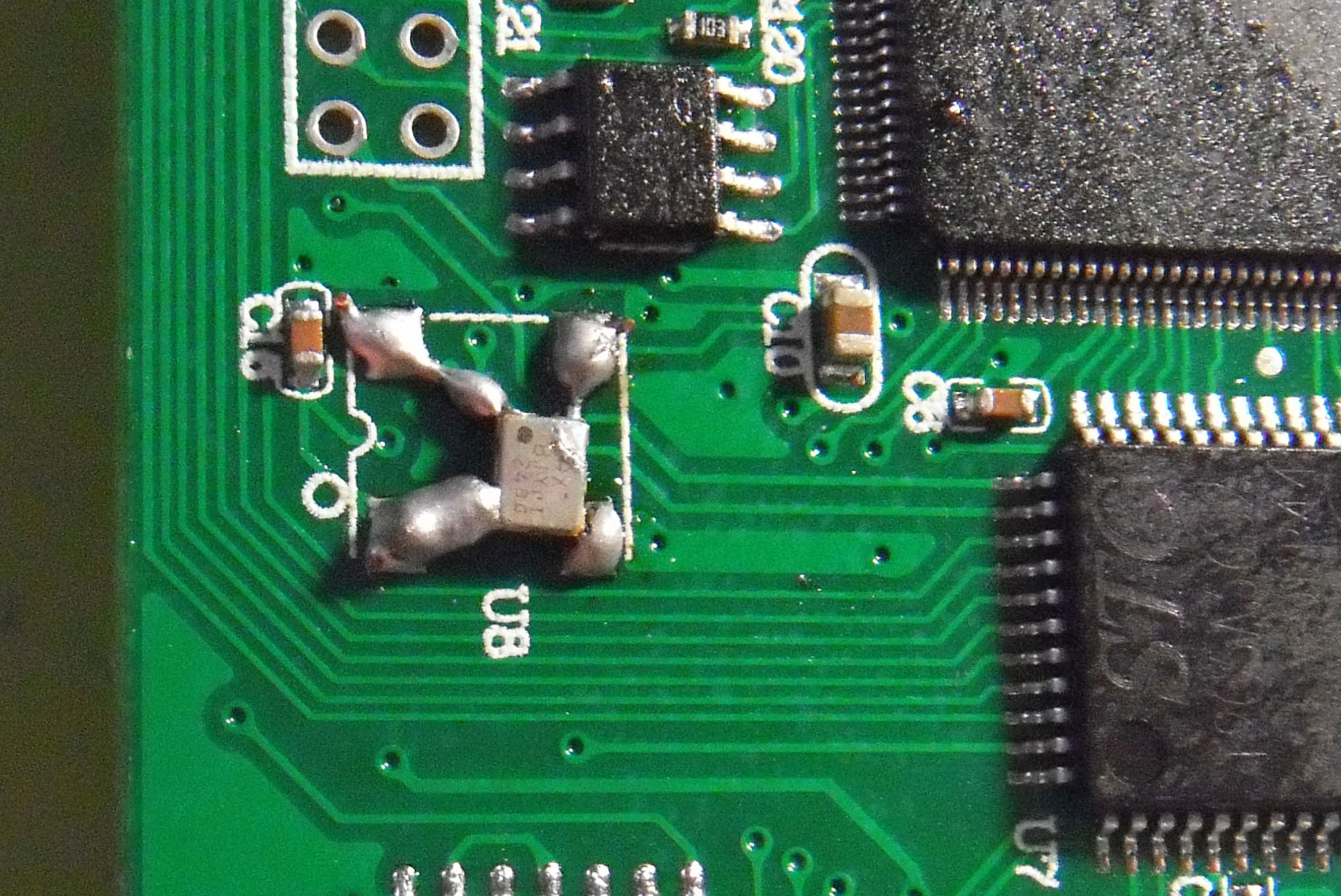

К другим площадкам вывел проводки. Получилось максимально криво, но надежно. Включаю генератор, тишина.
https://forumupload.ru/uploads/001a/d9/f2/2/t490225.jpg

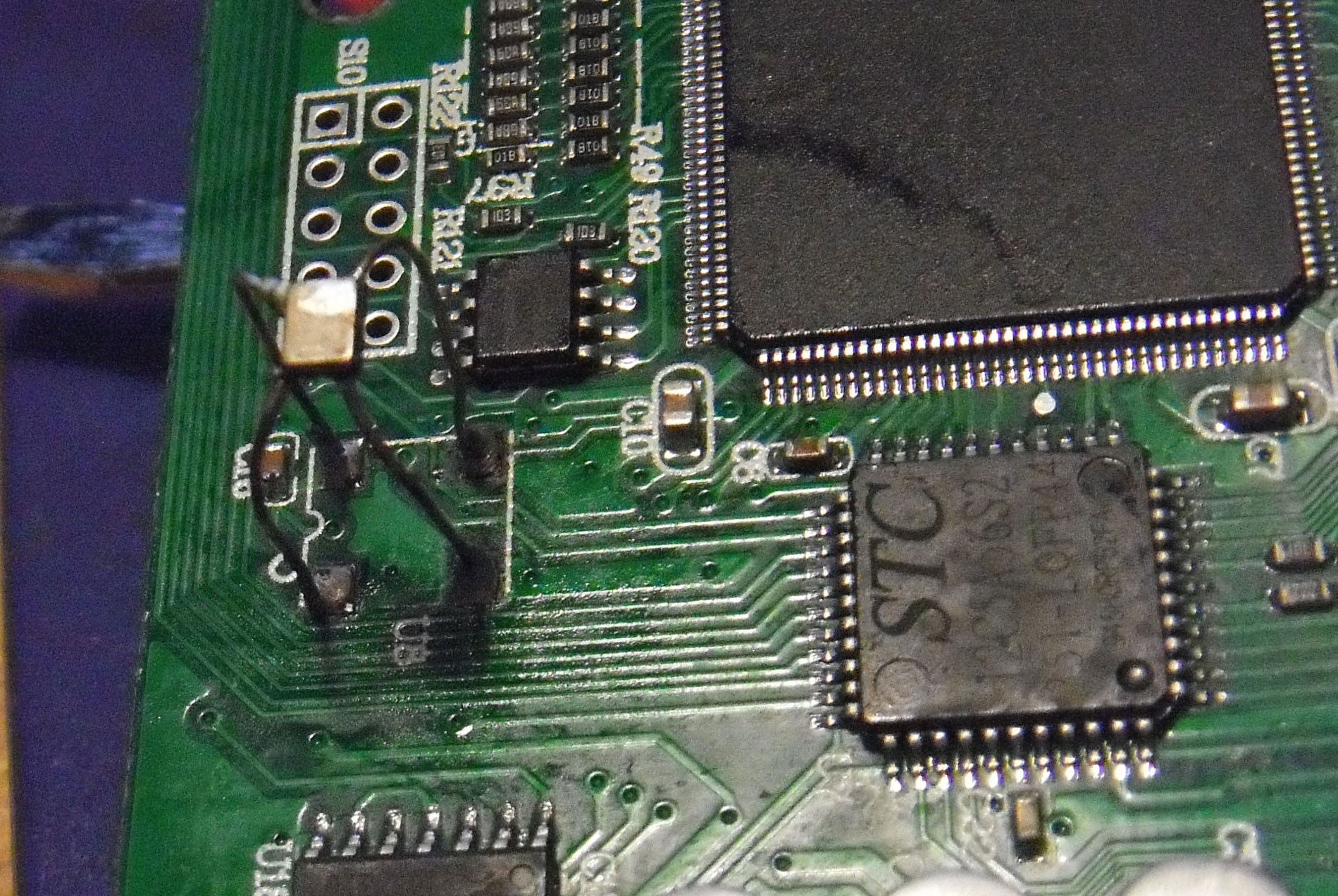

Подумалось, что что-то под кварцем закоротил. Сделал иначе с новым кварцем, вытянул ноги. Включаю генератор и такая тонкая струйка дыма, без запаха, явно из кварца. 3,3 В для него многовато (по Datasheet максимум 3В)  :D  Вернул назад родной TCXO, генератор завелся со второй попытки, после того, как повторно прогрел площадки под кварцем. Теперь-то я умный  :D
https://forumupload.ru/uploads/001a/d9/f2/2/t857129.jpg

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

108

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

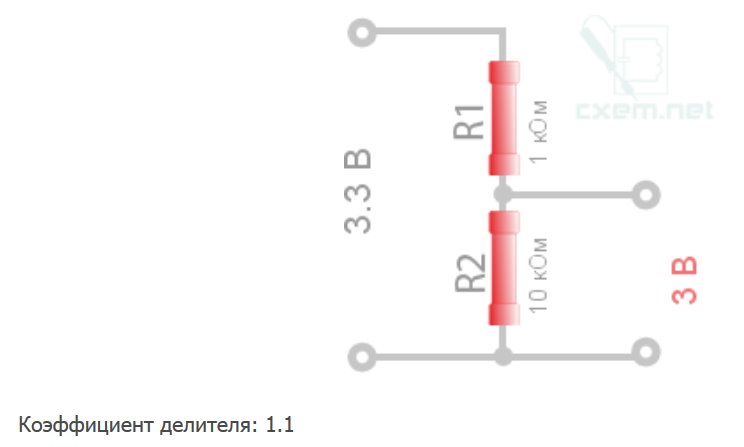

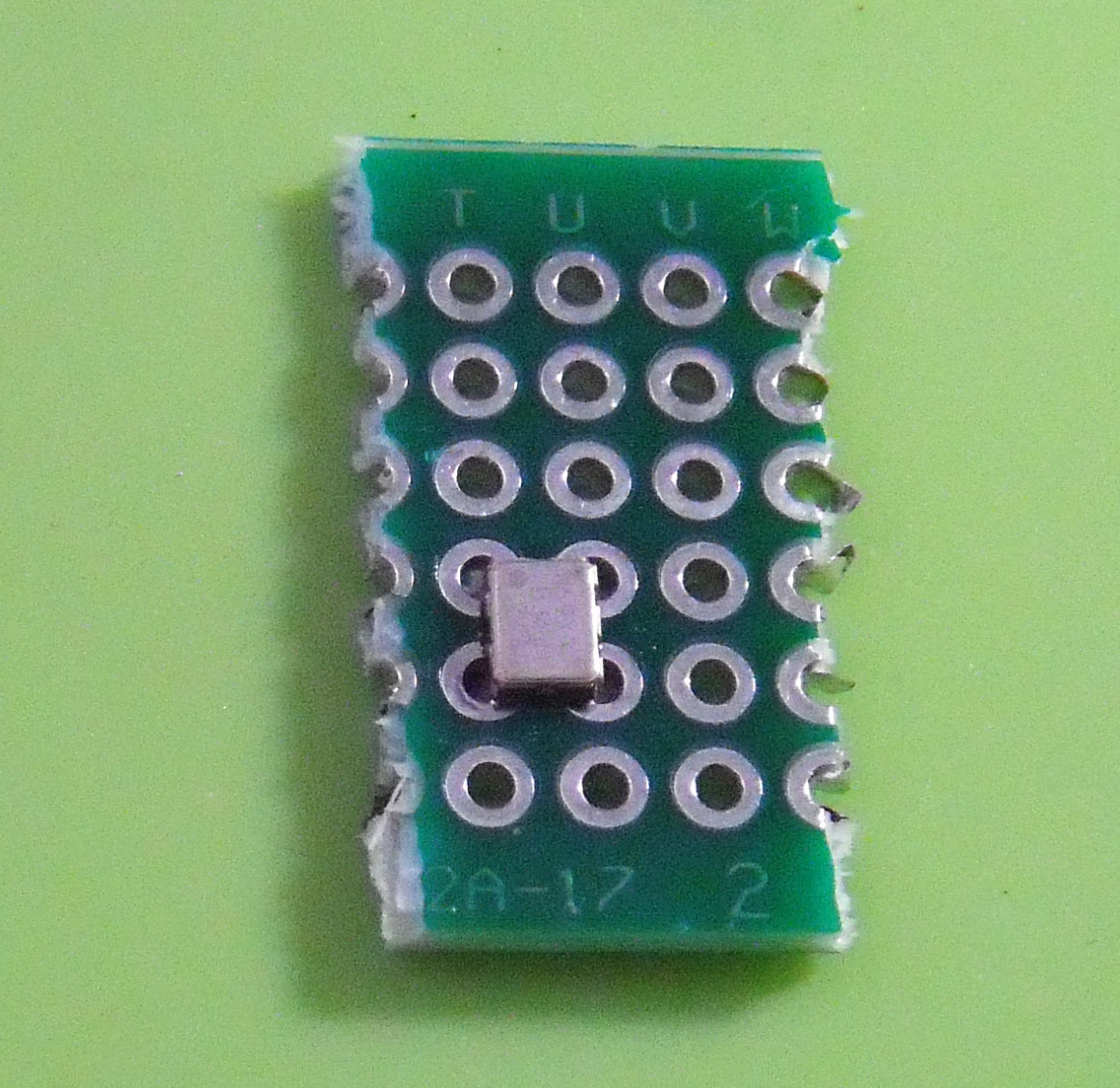

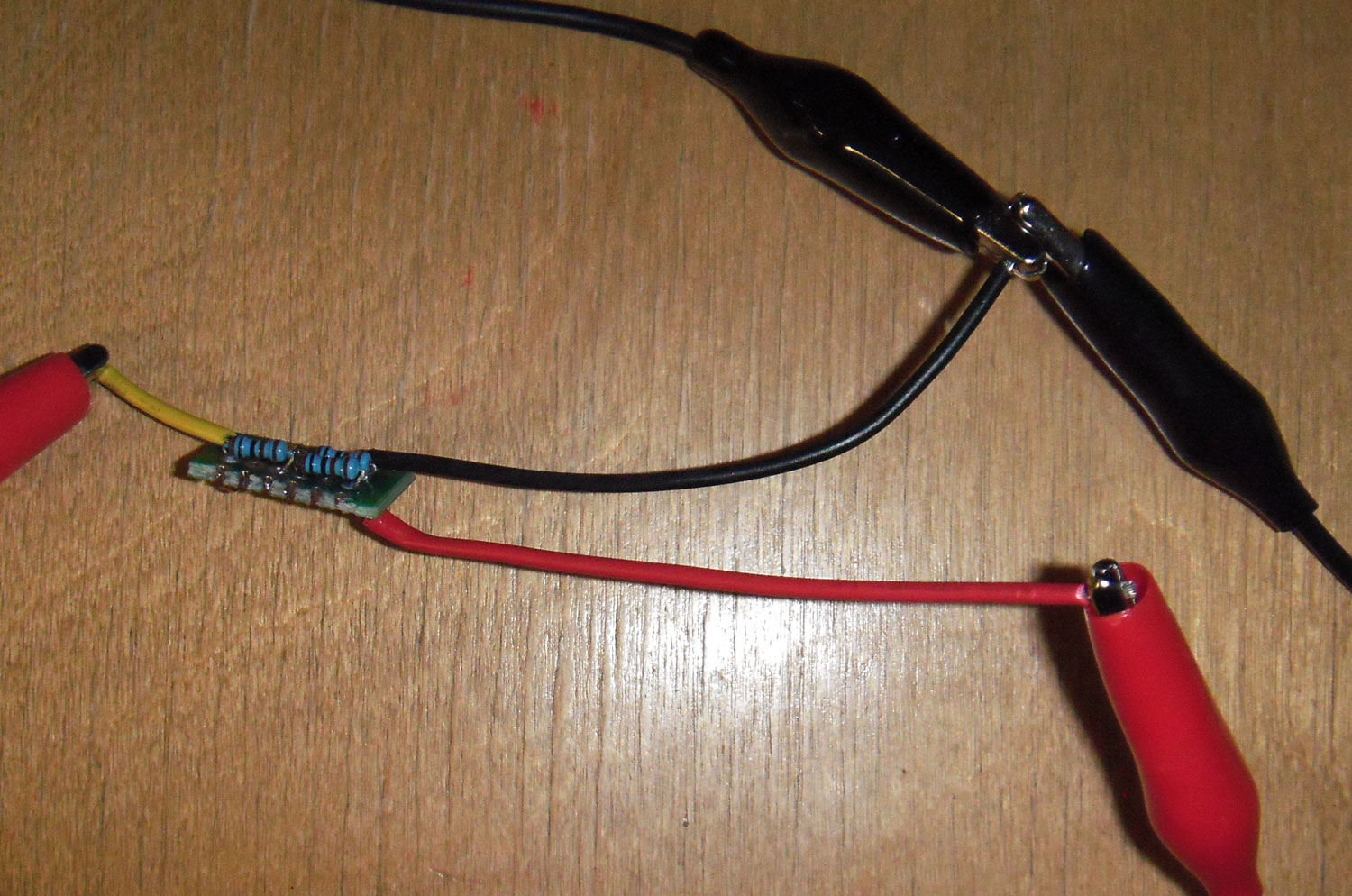

С питанием всё оказалось просто. Понизил входное напряжение делителем. Мелкий TCXO легко ставится на плату для прототипов, всего лишь мазнуть паяльной пастой и погреть феном.

https://forumupload.ru/uploads/001a/d9/f2/2/t512028.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t800230.jpg

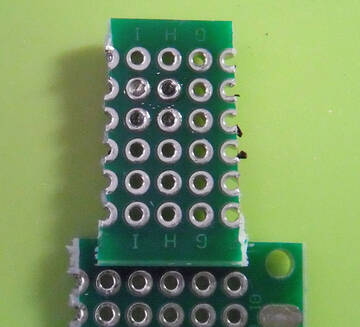

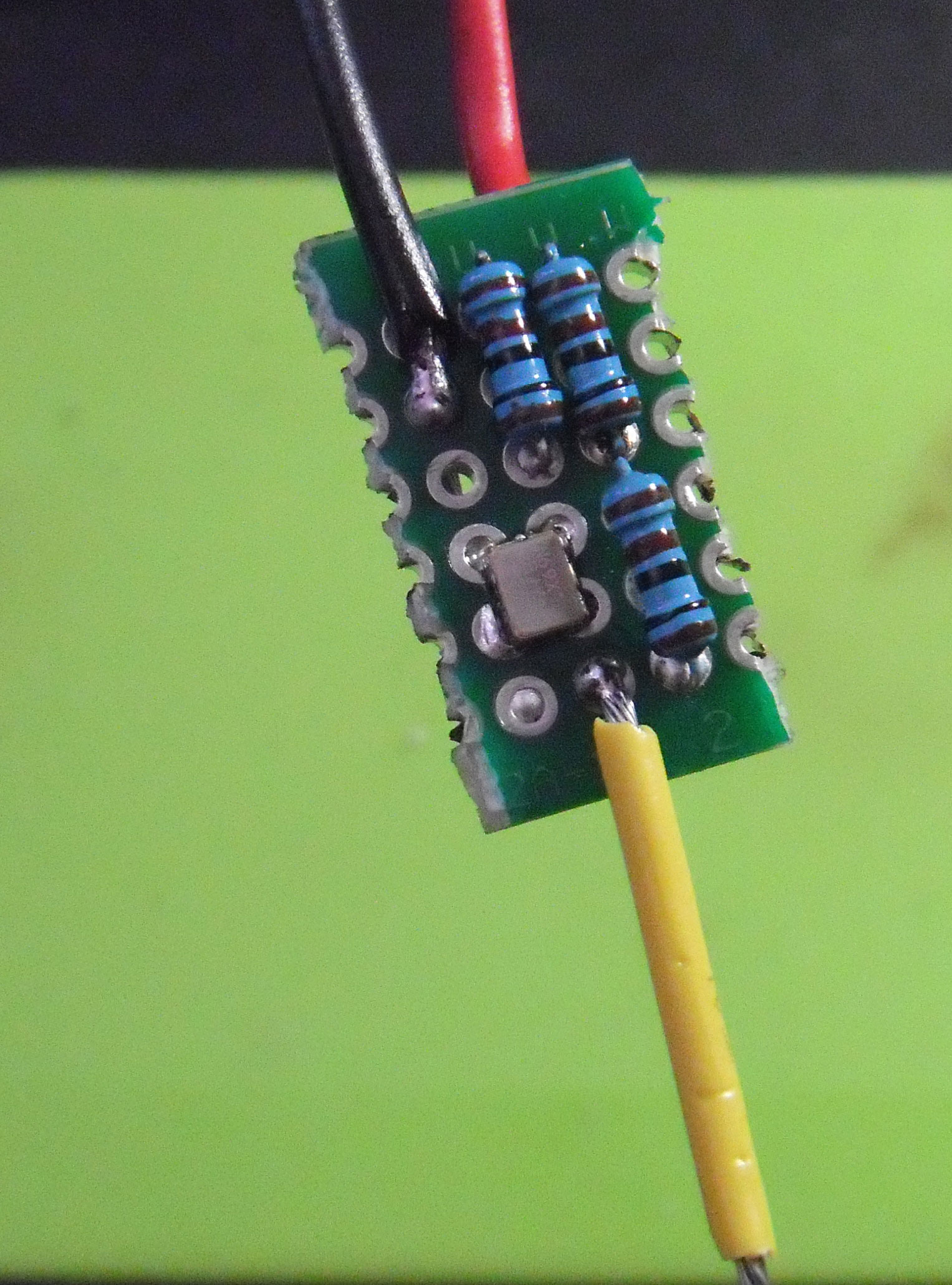

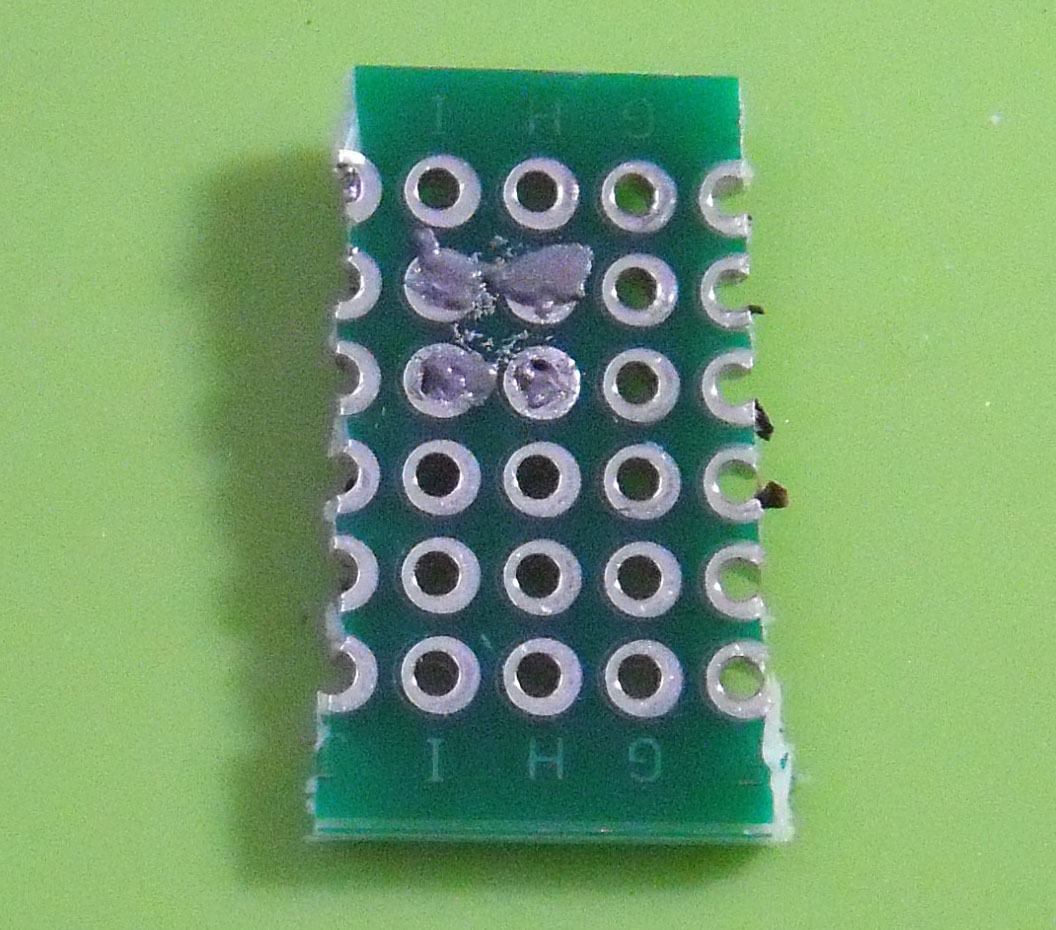

Добавил еще с обратной стороны
https://forumupload.ru/uploads/001a/d9/f2/2/t635559.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t436957.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t670210.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t783302.jpg
https://forumupload.ru/uploads/001a/d9/f2/2/t710323.jpg

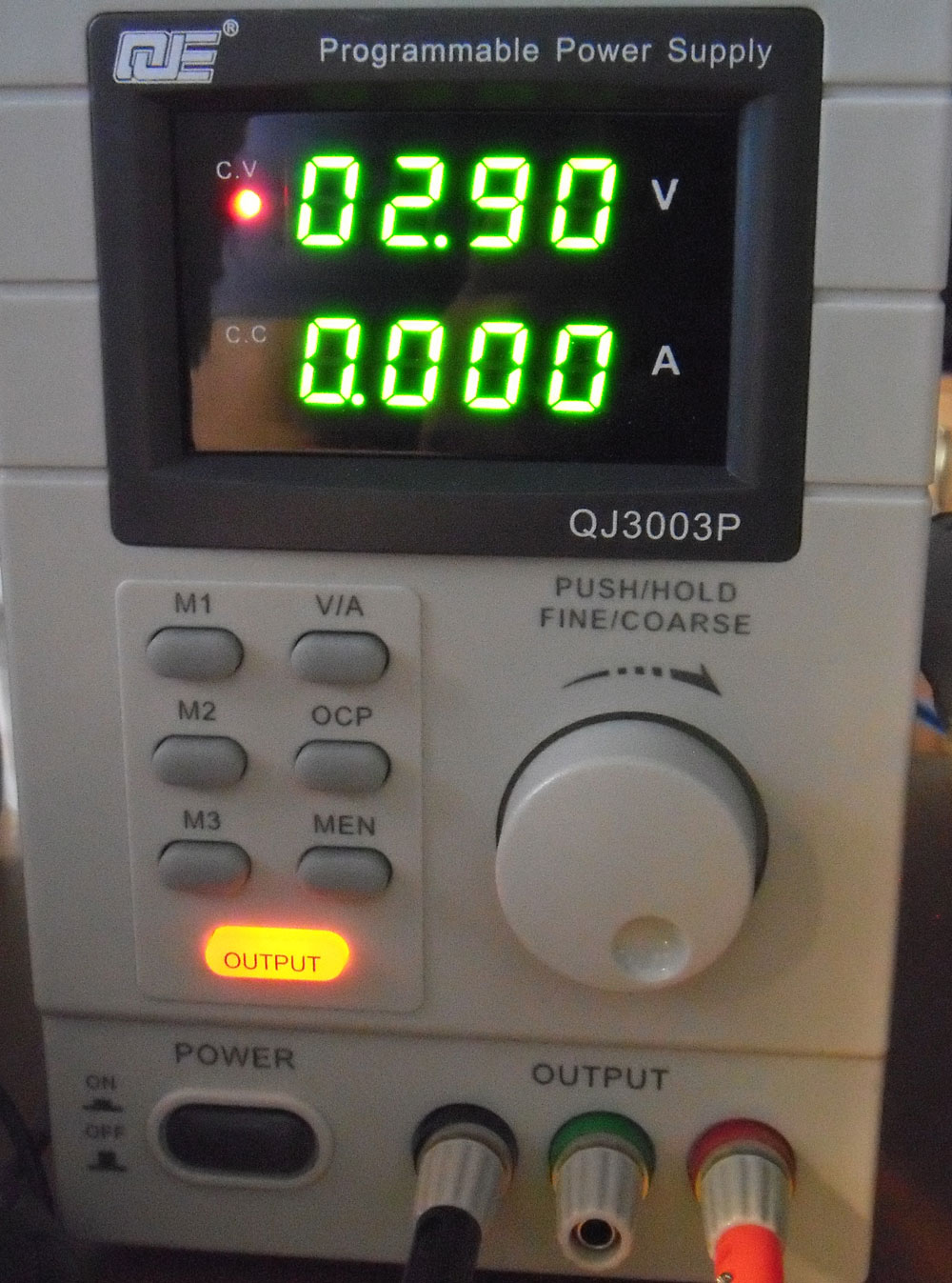

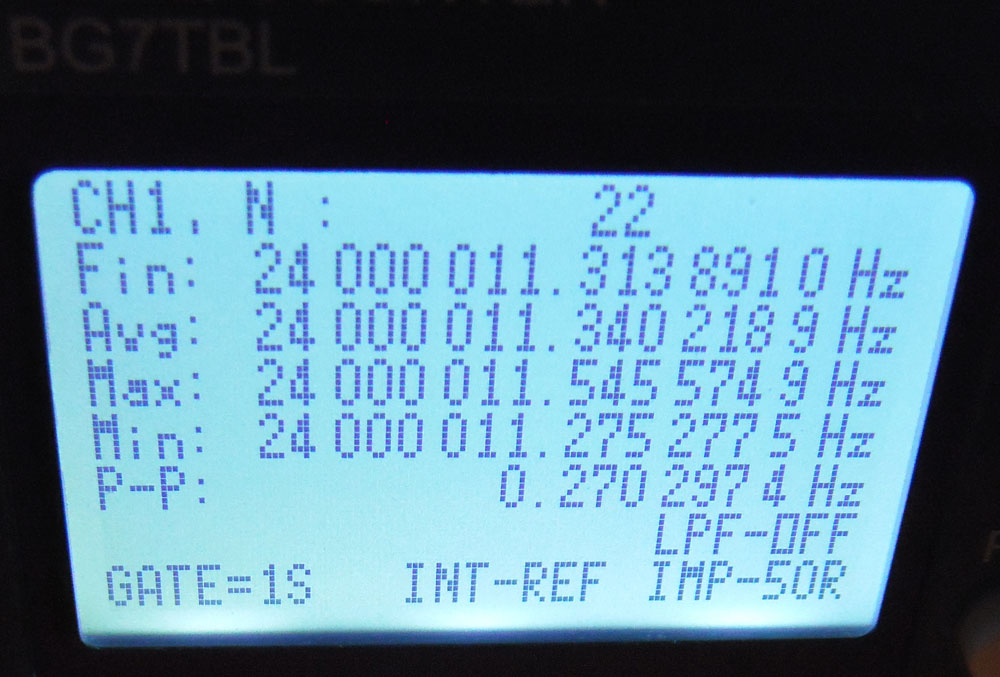

Частота регулируется входным напряжением, вместо 10 кОм можно поставить подстроечник  и по месту уже регулировать. После прогрева цифра на сотых иногда меняется. В целом примерно также, как у родных в FY3224S, но в трех у меня частота плывет, надо будет менять.
https://forumupload.ru/uploads/001a/d9/f2/2/t600646.jpg

Подумалось, если напряжением можно менять частоту, то можно и устранить также погрешность, поставив делитель с подстроечником. Надо отгибать родной кварц с одной стороны, не трогая сигнальный выход и добавлять делитель с подстроечником.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

109

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

Как по мне чем припаивать кварц на плату так лучший вариант отдельно на платке подсобрать и потом экранированным кабелем завести...

0

110

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

Как по мне чем припаивать кварц на плату так лучший вариант отдельно на платке подсобрать и потом экранированным кабелем завести...

Пост выше как раз об этом  8-)

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

111

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

Тут над своими 6900 пытаемся колдовать, безрезультатно  :mad:  , пробовали родной кварц вернуть - молчит, нет на выходе генерации... задал вопрос продавцам как сделать перезапуск reset  генератора,  пока не ответили...

0

112

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

Тут над своими 6900 пытаемся колдовать, безрезультатно  :mad:

Сразу несколько генераторов не работают?

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

113

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

https://aliexpress.ru/item/4000480624161.html?spm=a2g0o.detail.1000014.45.67b668aeNN2Kyr&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.33416.205061.0&scm_id=1007.33416.205061.0&scm-url=1007.33416.205061.0&pvid=d00089d0-a17c-4a51-85b0-a021c65469f2&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.33416.205061.0,pvid:d00089d0-a17c-4a51-85b0-a021c65469f2,tpp_buckets:23416#0#205061#10_23416#4721#21967#17_23416#4722#21972#8_21387#0#183380#0_4452#0#214000#0_4452#3474#15675#265_4452#4862#24463#906_4452#3098#9599#271_4452#5108#23442#420_4452#3564#16062#832&_ga=2.57904618.1567624086.1614287847-1175198090.1613847518&_gac=1.152539339.1614586232.Cj0KCQiAvvKBBhCXARIsACTePW-MkI1sDrUOqezNfC1eblJveJNkf7iQcvcwPHQ_JCXyRYVS7rn1UwkaAq4HEALw_wcB&sku_id=10000001998209045

такое еще продается

0

114

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

такое еще продается

Этот давно видел, подумывал купить. Они раньше Victor назывались. Теперь рад, что не купил. Этот промышленный серийный и кварц там явно новый, а значит обычный, неточный, китайский. В FA-2 BG7TBL ставят б/ушные, но брендовые, поэтому такая цена, иначе стоили бы с таким (новым) кварцем от $600.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

115

  • Автор: ztgnxthp
  • Новичок
  • Зарегистрирован: 2021-03-17
  • Сообщений: 1
  • Уважение: +1
  • Позитив: +0
  • Провел на форуме:
    52 минуты
  • Последний визит:
    2021-03-25 13:05:09
Дмитграп написал(а):

такое еще продается

Это классический (1970 год) частотомер. При времени счёта 10 сек разрешение 0,1 Гц. В режиме "DC" измеряет период сигнала и пересчитывает в частоту.

+1

116

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

Решил таки написать о хваленном (на разных форумах) TCXO из Китая. Редкостное на самом деле барахло (выброшенные деньги), достаточно посмотреть его стабильность, или отклонения (deviation).
https://i.ibb.co/kXhxYLB/2.jpg

Лень было ждать, тест не закончен, но всё отлично видно. Эту плату я установил в Спуки, вместо родного кварца. С выхода генератора 2 МГц, 2В, Е-7 - это типа PPM, гуляет вокруг 7-й цифры, т.е. погрешность в Гц, даже не в десятых-сотых после запятой.
https://i.ibb.co/KzyZ5V2/2-1.jpg

1Е-6 - это десятки Гц (от 2 МГц).
1Е-7 - это единицы Гц. Так и есть, плавание частоты за периоды времени 36+ Гц. Для TCXO - "это какой-то позор"  :mad: Я такого не видел в DDS генераторах.
https://i.ibb.co/QDVWcNZ/2-3.jpg
https://i.ibb.co/f91D1nq/2-4.jpg

Так работают приличные брендовые OCXO. Е-13 - это очень круто, отклонения (девиация) в тысячных и больше, после запятой.
https://i.ibb.co/jkgyrT5/2-2.png

Китайский TCXO гуляет, как ему нравится  :mad: Родные, даже в MHS5200A, НАМНОГО стабильнее, а там копеечный двухногий кварц  :D

Такой TCXO не стОит использовать, он еще хуже штатного в генераторе  :nope: Я сдуру купил вторую такую плату и подключил к ней лабораторный БП, т.е. питание наилучшее, но он и там работает также  :mad:

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

+1

117

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

Я тоже заказывал такую плату для спуки генератора, если на генераторе выставить частоту то действительно она не соответствует указанной на табло ну так это не кварц виноват а невозможность калибровки, по мере прогрева самого генератора частота потихоньку падает, примерно через час стабилизируется и гуляет туда сюда +- 0.1 гц... Может через сутки она и уплывет, но я его использую максимум час после прогрева, поправочный коэф не меняется 1.0000199 в моем случае... кстати сама платка у меня закреплена скотчем снаружи генератора, мож некрасиво но не нагревается от генератора...

0

118

  • Автор: Дмитграп
  • Мастер
  • Зарегистрирован: 2020-11-07
  • Сообщений: 1273
  • Уважение: +178
  • Позитив: +241
  • Провел на форуме:
    13 дней 16 часов
  • Последний визит:
    2023-12-15 20:02:56

По осхо вектрон частота конечно держится стабильнее, но все же плавает в зависимости от окружающей температуры, максимальный уход был вторая цифра после запятой...

0

119

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

Я тоже заказывал такую плату для спуки генератора, если на генераторе выставить частоту то действительно она не соответствует указанной на табло ну так это не кварц виноват а невозможность калибровки

Нет, тут дело не в погрешности. У меня погрешность от этого кварца ~72 Гц. Тут проверялась девиация, частота за полчаса гуляла на 36 Гц. Вы кстати тоже можете проверить, запустить этот тест после прогрева Спуки. Важно выставлять не более 2В с выхода генератора, так точнее будет и Спуки будет холодный.

Дело также не в температуре, т.к. я проверял другую такую же плату на 24 МГц и также всё плохо.

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

120

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
Дмитграп написал(а):

По осхо вектрон частота конечно держится стабильнее, но все же плавает в зависимости от окружающей температуры, максимальный уход был вторая цифра после запятой...

OCXO Vectron не должны реагировать на внешнюю температуру, т.к. у них термоизолированные корпуса с автоподдержкой внутренней температуры. Вот как работает Vectron в частотомере FA-2. Если я правильно посчитал, то девиация на ~5-м знаке после запятой.
https://i.ibb.co/XzRtz1T/2-5-FA-2-OCXO.jpg

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

Страница:   1 2 3 4 5 6 7 8

Вы здесь » ИНФОРМАЦИОННЫЙ ПЕРЕНОС ЧАСТОТ ВЕЩЕСТВ » САМОДЕЛЬНОЕ ОБОРУДОВАНИЕ и пр. » ЧАСТОТОМЕР высокоточный FA-2 BG7TBL
