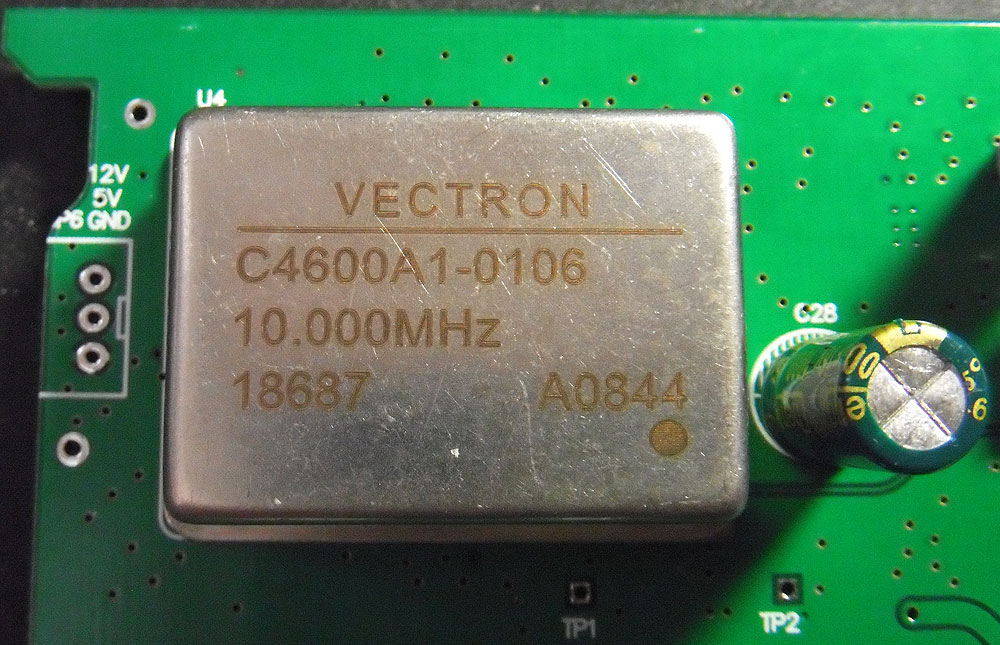

Удивила стабильность опорного генератора Vectron.
Невзирая на то, что это конечно Б/У, за >3 часов работы и сбора статистики, P-P (плавание частоты) составил 0,0000006 Гц
Покрутил выносной подстроечник, он ни на что не влияет. По идее и не должен, ведь это OCXO.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

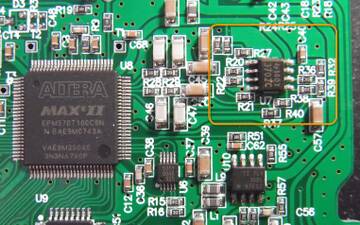

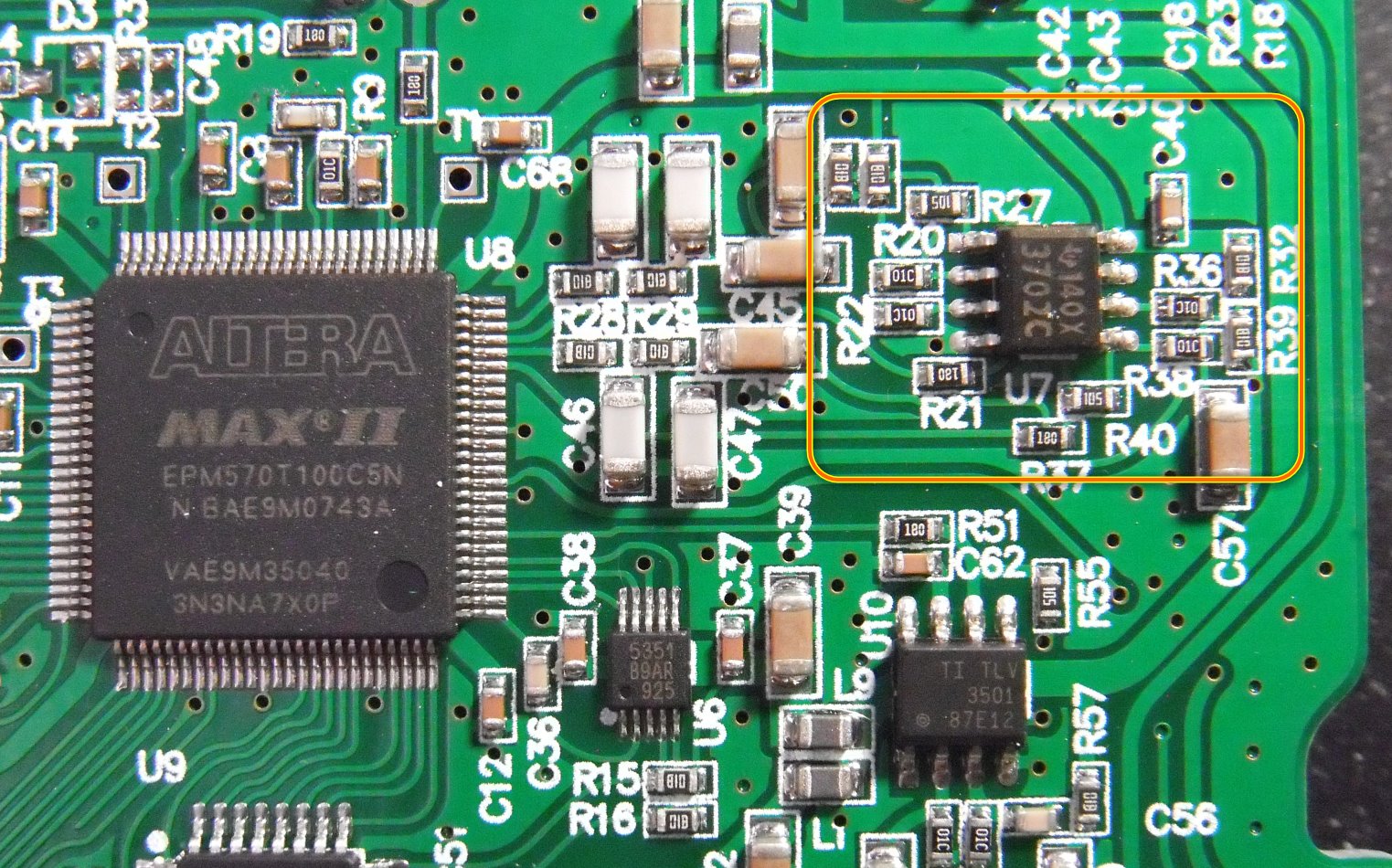

Разработчик FA-2 BG7TBL подсказал, что если глюк повторится, надо просто поменять чип TLC3702
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Пришла заказанная платка с тсхо для спуки генератора. По факту частота на 1 гц больше, те 34 560 001 гц, колебания частоты незначительные, вторая цифра после запятой изменяется на единицу туда сюда в течение часа. Подключил к спуки генератору, работает, но погрешность самого генератора составляет 23 гц на 1 мгц заданной частоты... те нужна калибровка, служба поддержки морозится, делает вид что не понимает сути вопроса...
Подключил к спуки генератору, работает, но погрешность самого генератора составляет 23 гц на 1 мгц заданной частоты... те нужна калибровка, служба поддержки морозится, делает вид что не понимает сути вопроса...
Тогда в чем же смысл замены, если никак не получить точную частоту? Ко мне тоже такой же едет. 1-2 Гц - еще неплохо, но 23 Гц - уже почти то же самое, что было до замены. Похоже надо искать по калибровке инфу в интернете, по генератору MHS2300A, он такой же.
Джон Уайт в порыве защиты своего бизнеса написал какую-то чушь мне в ответ на своем форуме (там меня уже забанили
):
"Частотомер за 200 долларов разнорабочий сам будет иметь ошибки. Даже в высокопроизводительных частотомерах есть ошибки. Например, частотомер Agilent имеет допустимую погрешность 416,8 Гц при измерении сигнала 500 кГц."
Даже фото выложил с 500 кГц, на 2-5 МГц постеснялся
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
нет, вы меня не правильно поняли - частота в спуки генераторе с новым тсхо держится стабильно, пока что наблюдаю, за час думаю из-за прогрева стала меньше от изначально установленной на 0.2 гц, а вот погрешность, те изначальная ошибка равна 23 гц на 1 мгц частоты, те 1 мгц плюс 23 гц, 2 мгц плюс 46 гц, 3 мгц плюс 69 гц... нужна калибровка, только как ее сделать хз
нет, вы меня не правильно поняли - частота в спуки генераторе с новым тсхо держится стабильно, пока что наблюдаю, за час думаю из-за прогрева стала меньше от изначально установленной на 0.2 гц, а вот погрешность, те изначальная ошибка равна 23 гц на 1 мгц частоты, те 1 мгц плюс 23 гц, 2 мгц плюс 46 гц, 3 мгц плюс 69 гц... нужна калибровка, только как ее сделать хз
Я про это и написал, что точный TCXO не позволит убрать погрешность, нужна калибровка... Но откуда берется погрешность, если TCXO сам задает ритм генератору?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
скорее всего изначально генератор был откалиброван с неточным кварцем...
Тут что-то может быть - https://www.eevblog.com/forum/testgear/ … generator/
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
скорее всего изначально генератор был откалиброван с неточным кварцем...
Отправил на тот форум сообщение Майклу Шульцу (он технарь, спрашивал про замену кварца), если он получит, то возможно поможет с калибровкой.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поработал спуки генератор ночь, я так понимаю прогрелся, частоту держит, вторая цифра после запятой изменяется туда сюда на единицу...
Поработал спуки генератор ночь, я так понимаю прогрелся, частоту держит, вторая цифра после запятой изменяется туда сюда на единицу...
Погрешность пропала?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
выставленная частота держится четко, те не плавает, но изначально при выставлении частоты как было 23 гц на 1 мгц так и осталось
https://www.droking.com/cs/2015/09/12/m … -download/ нашел мануал, изучаю...
страница 17 в пдф файле
https://www.droking.com/cs/2015/09/12/m … -download/ нашел мануал, изучаю...
Сегодня встречал эту ссылку, теперь родной софт редкость
Но в целом генератор продуманный, очень много настроек и простое управление.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
в меню калибровки входит, калибруется, но не сохраняет... save нажимал...
в меню калибровки входит, калибруется, но не сохраняет... save нажимал...
На экране меандры, выключил-включил, опять синусы. Может частотомером посмотреть, что изменилось?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
ничего не получается, придется в спуки программе изначально частоту с поправкой вводить...
Тогда в чем же смысл замены, если никак не получить точную частоту? Ко мне тоже такой же едет. 1-2 Гц - еще неплохо, но 23 Гц - уже почти то же самое, что было до замены. Похоже надо искать по калибровке инфу в интернете, по генератору MHS2300A, он такой же.
Джон Уайт в порыве защиты своего бизнеса написал какую-то чушь мне в ответ на своем форуме (там меня уже забанили ):
"Частотомер за 200 долларов разнорабочий сам будет иметь ошибки. Даже в высокопроизводительных частотомерах есть ошибки. Например, частотомер Agilent имеет допустимую погрешность 416,8 Гц при измерении сигнала 500 кГц."
Даже фото выложил с 500 кГц, на 2-5 МГц постеснялся
Весь прикол в том, что почти всем пользователям спуки все нравится... Всех все устраивает, за исключением нескольких человек на этом форуме
Весь прикол в том, что почти всем пользователям спуки все нравится... Всех все устраивает, за исключением нескольких человек на этом форуме
На том форуме еще Майкл Шульц согласен, что генераторы врут и на него Спуки тоже не действует На этом всё, остальные делают вид, что рады и счастливы.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

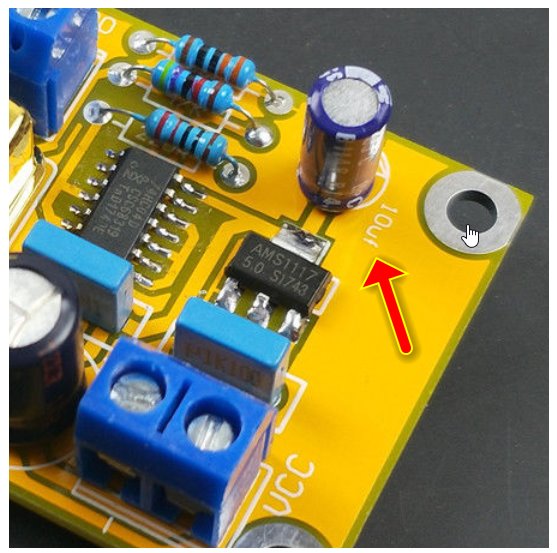

Пришли осхо вектрон, хоть и бу все рабочие, без подстройки напряжением на 10 мгц недобор где то 2 гц, впаял в генераторы, как и описывали люди есть проблемка высокий уровень выходного сигнала, что неудивительно, ведь он питается от 5 вольт а родной кварц на плате от 3.3... те нужно впаивать резистор между выходом и минусом, чтобы понизить амплитуду примерно на 1 вольт... буду методом втыка пробовать, формула расчета делителя тут не катит, проверял...по стабильности частоты - после прогрева за сутки на частотомере изменяется третья цифра после запятой туда сюда на 1-2 цифры...
по подстроечному резистору вышло около 90 омм, при этом пик ту пик с кварца на плату около двух вольт, пока вроде работает...
по подстроечному резистору вышло около 90 омм, при этом пик ту пик с кварца на плату около двух вольт, пока вроде работает...
Забавно, что на Спуки-форуме "спецы" с 50-летним стажем прокричали, что так делать НИЗЯ, вешать кварц СНАРУЖИ. Даже лень было возражать, зашоренные чудаки
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
по хорошему экранированным проводом нужно...
по хорошему экранированным проводом нужно...
Об этом и говорилось с самого начала. Иначе работать не будет.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

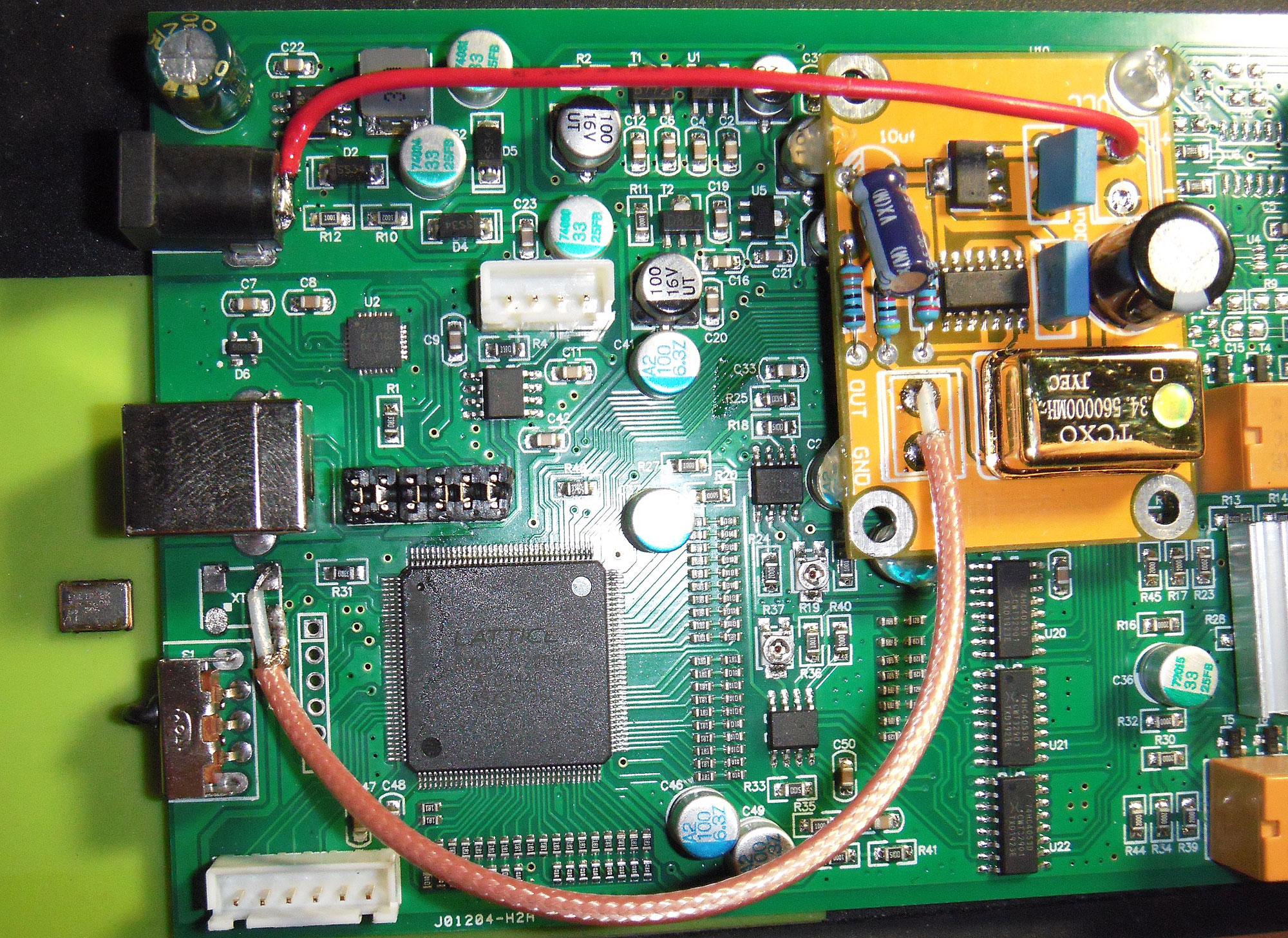

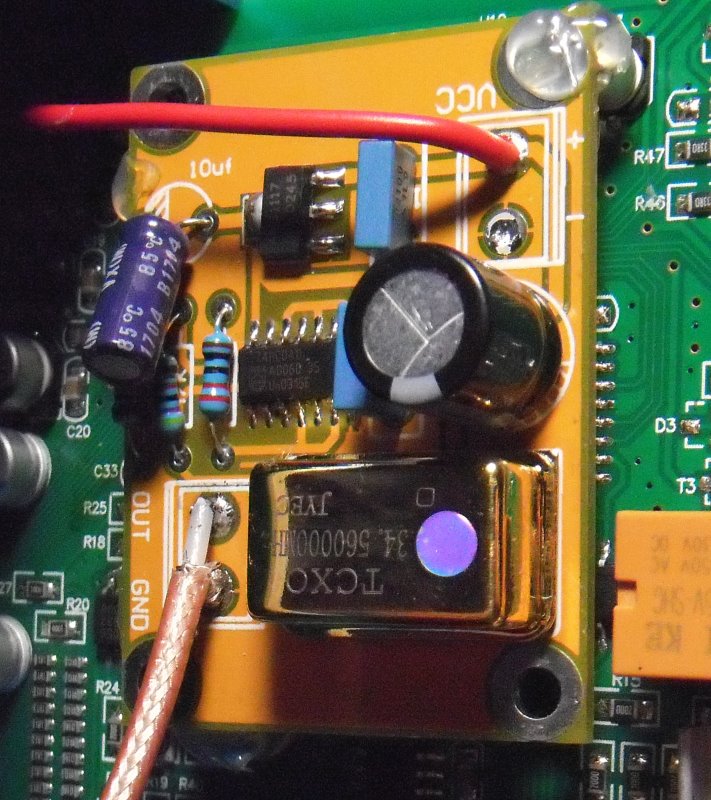

Добрался и до меня TCXO для Спуки. Пытался сдуть родной кварц феном (ума-то нету), чуть кнопка включения не утекла Паяльником с оплеткой проще. Поставил, завелось. Но да, погрешность резко возросла, зато добавилось стабильности, теперь плавает на 3-м знаке после запятой. Но это легко, просто учитывать погрешность при вводе частот, надо занижать частоту на определенный процент, но его определить можно только частотомером.
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Добрался и до меня TCXO для Спуки. Пытался сдуть родной кварц феном (ума-то нету), чуть кнопка включения не утекла Паяльником с оплеткой проще. Поставил, завелось. Но да, погрешность резко возросла, зато добавилось стабильности, теперь плавает на 3-м знаке после запятой. Но это легко, просто учитывать погрешность при вводе частот, надо занижать частоту на определенный процент, но его определить можно только частотомером.
Думаю лучше платку снаружи как то закрепить, тк после продолжительной работы внутри корпуса генератора значительно повышается температура, хоть и немного но плывет частота... Я так понимаю и вам не удалось откалибровать спуки?
Думаю лучше платку снаружи как то закрепить, тк после продолжительной работы внутри корпуса генератора значительно повышается температура, хоть и немного но плывет частота...
Температура плавления термоклея 100-150 градусов, внутри генератора на кондерах не будет теплее 40-50 градусов
Я так понимаю и вам не удалось откалибровать спуки?
Нет. Скорее всего прошивка как-то компенсировала неточность заводского кварца, поэтому с этим погрешность даже больше. Спуки стабилен лишь на 2-5 МГц. Посмотрел на частотах менее 1 МГц, там всё очень плохо, погрешность десятки кГц и даже частота плывет. Вообще непонятно
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
На одном форуме подсказали, как устранить погрешность Спуки.
"Если стоит именно кварц, а НЕ генератор, то частота подстраивается кондёром рядом с ним."
Можно ли всё же это применить к TCXO, заменить какой-то конденсатор и подстроить частоту?
У моего выходной кондер стоит криво, может его уже меняли, подстраивая частоту?
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
На одном форуме подсказали, как устранить погрешность Спуки.
"Если стоит именно кварц, а НЕ генератор, то частота подстраивается кондёром рядом с ним."
Можно ли всё же это применить к TCXO, заменить какой-то конденсатор и подстроить частоту?
У моего выходной кондер стоит криво, может его уже меняли, подстраивая частоту?
Думаю это не тот конденсатор, там бы если и стоял бы то точно не электролит...
