Владимирович написал(а):
если бы на него мотали две обмотки
Тут да.
Эксперименты с усиленным сигналом
Сообщений 571 страница 600 из 1265
Поделиться5712021-03-09 20:19:13
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Поделиться5722021-03-09 22:34:21
Одно небольшое наблюдение - форма сигнала в проводнике в цилиндре почему то острее получается на спуки генераторе чем на fy6900 хотя сама амплитуда чуть меньше, те от блока питания и оу тоже многое зависит...
Поделиться5732021-03-10 08:59:28
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Одно небольшое наблюдение - форма сигнала в проводнике в цилиндре почему то острее получается на спуки генераторе чем на fy6900 хотя сама амплитуда чуть меньше, те от блока питания и оу тоже многое зависит...
С ферритами и при умножении на 4 сигнал будет везде одинаковый
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5742021-03-12 20:34:20
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Не так-то просто делать сразу 30+ цилиндров для своих генераторов
Замотал в пупырку и закрыл крышку
Для генераторов FY3224S решил таки сделать с 4-мя ферритами. Хуже точно не будет, в них ОУ слабоватые.
Сделал для себя табличку, для амплитуды в проводке внутри цилиндра в 590mV:
3 МГц (с умножением на 4) - с генератора выдавать 2,9В
...
7 МГц - 7,9В
Напряжение немного меньше, чем с тремя ферритами.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5752021-03-13 13:53:47
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
nike написал(а):
"СТРИМ- Запутанность в макроскопических системах-Сергей Кернбах-Глобальная волна" на YouTube - https://www.youtube.com/watch?v=MjpSXa3qUhk
Посмотрите! Долго, но чем дальше тем интересней.
Перенес в раздел видео, чтобы не затерялось - https://www.youtube.com/watch?v=MjpSXa3qUhk
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5762021-03-14 12:58:26

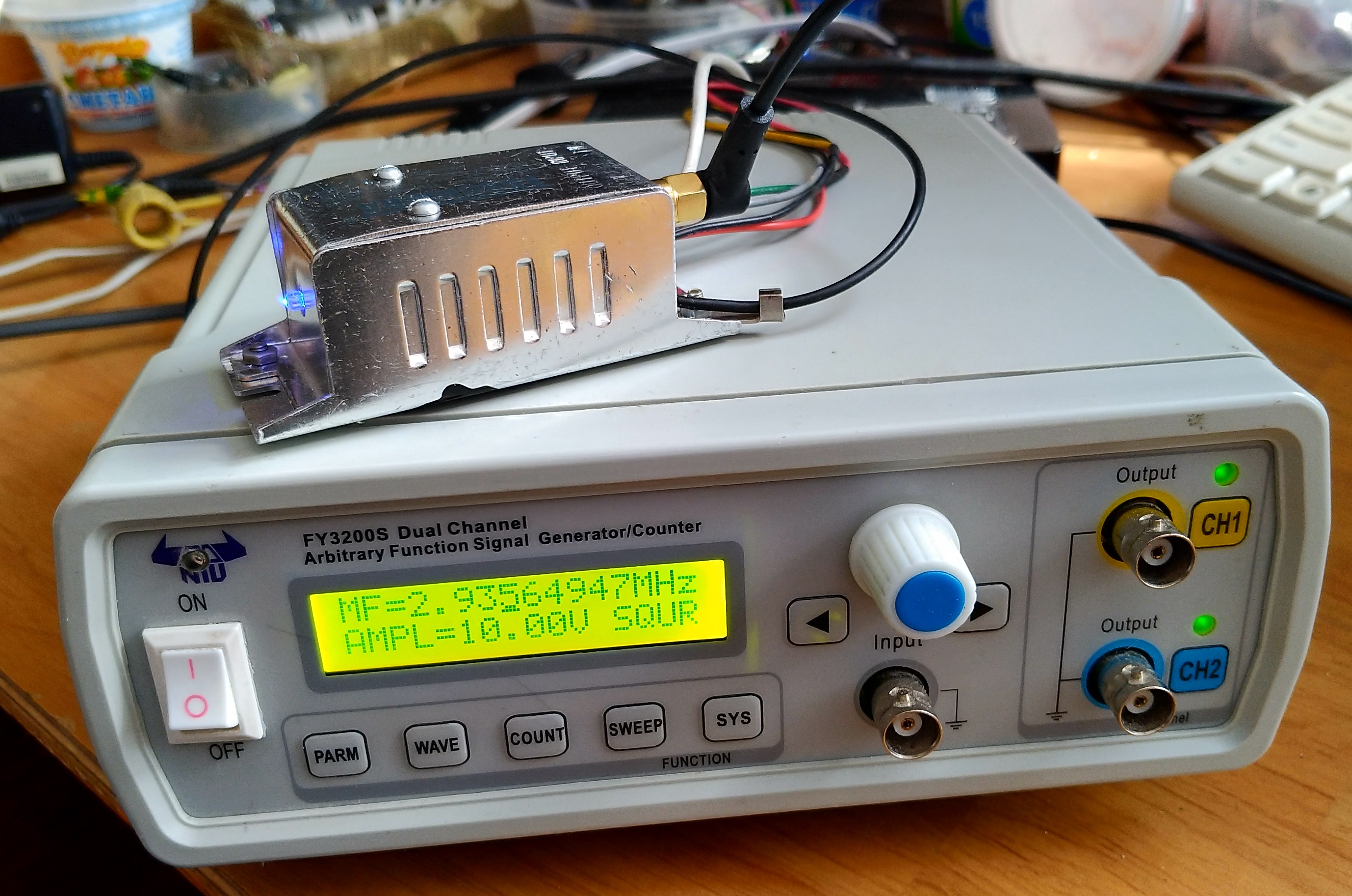

Доделал свой генератор с внешним опорным генератором. NEO-7M вместе с формирователем собрал в металлический корпус, из под блока питания, и разместил снаружи. Активная антенна на подоконнике.Синий светодиод сигнализирует о появлении опорной частоты при синхронизации со спутниками. Если NEO-7M поместить в корпус генератора, то из-за помех от него плохо ловит спутники.
Поделиться5772021-03-14 14:28:21
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Leonid написал(а):
Доделал свой генератор с внешним опорным генератором.
Круто конечно
Так как я не шарю в этом, буду пытаться прицепить опорник 24 МГц сразу на все 12 генераторов (как в том видео), один задний TTL выход переделаю и поставлю тумблер.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5782021-03-14 19:27:15
Leonid написал(а):
Доделал свой генератор с внешним опорным генератором. NEO-7M вместе с формирователем собрал в металлический корпус, из под блока питания, и разместил снаружи. Активная антенна на подоконнике.Синий светодиод сигнализирует о появлении опорной частоты при синхронизации со спутниками. Если NEO-7M поместить в корпус генератора, то из-за помех от него плохо ловит спутники.
С какого вывода на плате нео7 вы снимаете частоту?
Поделиться5792021-03-14 20:28:18
Дмитграп написал(а):
С какого вывода на плате нео7 вы снимаете частоту?
С третьего вывода платы, на котором сидит резистор со светодиодом. Но дальше я на всякий случай поставил формирователь, чтобы не сжечь NEO.
Поделиться5802021-03-14 20:37:43
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Leonid написал(а):
на котором сидит резистор со светодиодом
Тоже интересно...Сигнал на св. диод( что бы зажечь его) приличный. Будет сигнал передавать нормально.Другое дело Что бы не подмешивать туда чего не нужного...
Эт я сам с собой ща...
Поделиться5812021-03-14 21:18:44
Спасибо, заработало, только есть одно но - либо нео выдает неточный сигнал либо мой частотомер показывает погоду в китае , при установке 24 мгц выдает 24000367 гц
Поделиться5822021-03-14 21:25:16
Дмитграп написал(а):
Спасибо, заработало, только есть одно но - либо нео выдает неточный сигнал либо мой частотомер показывает погоду в китае , при установке 24 мгц выдает 24000367 гц
Скорей всего второе. Здесь сигнал GPS, кстати мой генератор с ТСХО тоже показывает эту частоту на SDR приемнике.
Поделиться5832021-03-14 21:27:12
- Специалист
- Откуда: г. Липецк
- Зарегистрирован: 2020-12-27
- Сообщений: 670
- Уважение: +76
- Позитив: +228
- Пол: Мужской
- Провел на форуме:
21 день 8 часов - Последний визит:
2022-08-07 19:24:35
Leonid написал(а):
Скорей всего второе. Здесь сигнал GPS, кстати мой генератор с ТСХО тоже показывает эту частоту на SDR приемнике.
Вопрос: чему верить?
Поделиться5842021-03-14 21:36:26
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Спасибо, заработало, только есть одно но - либо нео выдает неточный сигнал либо мой частотомер показывает погоду в китае
Контакт называется PPS? На светодиоде так написано. С разъема черный провод.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5852021-03-14 21:39:17
Я думаю все же модуль нео неточен... потому что если мы подключаем частотомер к осхо то частота на экране если и прыгает то на втором знаке после запятой, а на с модуля нео скачет на 30-40-50 гц, на осцилографе тоже скачет... если бы все так было просто и дешево, в смысле только модуль нео за 7 дол, то не было бы в продаже эталонных генераторов частоты где помимо модуля джипиэс стоит еще и осхо и плата согласования
Поделиться5862021-03-14 21:47:36
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Я думаю все же модуль нео неточен... потому что если мы подключаем частотомер к осхо то частота на экране если и прыгает то на втором знаке после запятой, а на с модуля нео скачет на 30-40-50 гц, на осцилографе тоже скачет... если бы все так было просто и дешево, в смысле только модуль нео за 7 дол, то не было бы в продаже эталонных генераторов частоты где помимо модуля джипиэс стоит еще и осхо и плата согласования
Предполагаю, что так и есть на самом деле. Все эти NEO вносят свою погрешность. Не удивлюсь, что если вскрыть алюминиевый экран, мы обнаружим самый дешевый кварц Доверие больше к брендовым OCXO, пусть даже б/у. Поэтому наверное технари с форума eevblog.com затариваются частотными эталонами с б/у OCXO.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5872021-03-14 21:50:52
значит со временем, тк в частотомере стареет тоже кварц, нужно будет прикупить эталонный генератор осхо + gps для калибровки
Поделиться5882021-03-14 21:54:42
Еще забыл написать - идея с последовательным подключением цилиндров, у меня по 3-4 шт на каждый канал генератоа плюс 43 ом резистор, вполне жизнеспособна... эффект есть, с генераторами ничего не случилось, разве что амплитуда меньше процентов на 10, чем просто один цилиндр...
Поделиться5892021-03-14 21:55:33
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
значит со временем, тк в частотомере стареет тоже кварц, нужно будет прикупить эталонный генератор осхо + gps для калибровки
Но конечно сильно не стОит напрягаться. +-5Гц отлично работает, еще с большим запасом (это ширина сигнала в эфире) Самое сложное - найти идеальный сигнал по мощности, чтобы не нарваться на бессонницу (передоз) и лечило, как надо.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5902021-03-14 22:03:21
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
значит со временем, тк в частотомере стареет тоже кварц, нужно будет прикупить эталонный генератор осхо + gps для калибровки
А как калибровать? Допустим, что сигнал от GPS получили идеальный, но OCXO покажет погрешность 360 Гц. Его подстроечник не предназначен для таких погрешностей
Встретил NEO-8, похоже, там стоят колхозные кварцы, они всё дело портят Можно забыть про эти поделки.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5912021-03-14 22:09:45
скорее всего подделки , мож нужно где то у какого то офиц представителя покупать
Поделиться5922021-03-14 22:15:58
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
скорее всего подделки
Я выше картинку выложил типа оригинал Подделка выглядит еще хуже.
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5932021-03-14 22:20:33
мы тут все спорим-обсуждаем, а у людей с буржуйского спуки форума все прекрасно работает
, все всем довольны и счастливы
Поделиться5942021-03-14 22:37:07
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
мы тут все спорим-обсуждаем, а у людей с буржуйского спуки форума все прекрасно работает
Там сидят чудесные чудаки. Одна тетя каждый день отчитывается, что зарядила частотой воду, намочила салфетку и положила её в левый носок, спала лучше, чем вчера. И так каждый день у неё новости, одна лучше другой
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5952021-03-14 22:38:46
вопрос в том что за эталонные генераторы предлагают китайцы? если в них стоит такой же нео и бу брендовый кварц, мож только из-за кварца он и работает...
Поделиться5962021-03-15 03:32:41
Владимирович написал(а):
Встретил NEO-8, похоже, там стоят колхозные кварцы, они всё дело портят Можно забыть про эти поделки.
Тот кварц для процессора используется, сигнал с GPS синхронизирует подстраиваемый генератор.
Тоже столкнулся с тем фактом, что показания частотомера прыгают от сигнала NEO. Мне кажется это из-за слабых сигналов спутников (у меня синхронизация периодически срывается) и искажения формы меандра на выходе платки. Нужна хорошая антенна, чтобы был прием > 10 спутников с хорошим уровнем, частота кратная 4 Мгц, формирователь из компаратора на выходе платки.
Конечно NEO не фонтан, но где еще точную частоту бедному радиолюбителю взять?
Поделиться5972021-03-15 09:08:34
- Администратор
- Зарегистрирован: 2020-07-08
- Сообщений: 4305
- Уважение: +847
- Позитив: +684
- Пол: Мужской
- Провел на форуме:
1 месяц 26 дней - Последний визит:
2024-06-19 08:01:54
Дмитграп написал(а):
Я думаю все же модуль нео неточен... потому что если мы подключаем частотомер к осхо то частота на экране если и прыгает то на втором знаке после запятой, а на с модуля нео скачет на 30-40-50 гц, на осцилографе тоже скачет...
non606 написал(а):
Тот кварц для процессора используется, сигнал с GPS синхронизирует подстраиваемый генератор.
Тоже столкнулся с тем фактом, что показания частотомера прыгают от сигнала NEO.
Учитывая, что частота довольно сильно плывет, стабильность примерно 50ppm (это слишком много), явно дело в самой плате NEO, какая-то синхронизация, в которой участвует встроенный кварц. Вполне вероятно, что вся эта нестабильность связана с кварцем, который опять же, нужно менять
- Подпись автора
Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)
Поделиться5982021-03-15 09:32:59
Дмитграп написал(а):
Я думаю все же модуль нео неточен... потому что если мы подключаем частотомер к осхо то частота на экране если и прыгает то на втором знаке после запятой, а на с модуля нео скачет на 30-40-50 гц, на осцилографе тоже скачет... если бы все так было просто и дешево, в смысле только модуль нео за 7 дол, то не было бы в продаже эталонных генераторов частоты где помимо модуля джипиэс стоит еще и осхо и плата согласования
Возможно частотомер просаживает сигнал NEO. Какое у него входное сопротивление? Можно попробовать на частоте 2 мгц., будет меньше нагрузка.
Поделиться5992021-03-15 14:32:29
Leonid написал(а):
Возможно частотомер просаживает сигнал NEO. Какое у него входное сопротивление? Можно попробовать на частоте 2 мгц., будет меньше нагрузка.
да, просаживает и это оч заметно по яркости светодиода на плате нео, еле его видно когда частотомер подключен... все равно такая конструкция для калибровки мало пригодна, либо про запас брать платку с осхо для проверки раз в пятилетку частотомера, либо модуль нео плюс осхо, на али от 80 до 140 дол
Поделиться6002021-03-15 14:52:44
Дмитграп написал(а):
да, просаживает и это оч заметно по яркости светодиода на плате нео, еле его видно когда частотомер подключен... все равно такая конструкция для калибровки мало пригодна, либо про запас брать платку с осхо для проверки раз в пятилетку частотомера, либо модуль нео плюс осхо, на али от 80 до 140 дол
Ну тогда частотомер правильно не замерит частоту. Гораздо проще добавить формирователь за 23руб.
