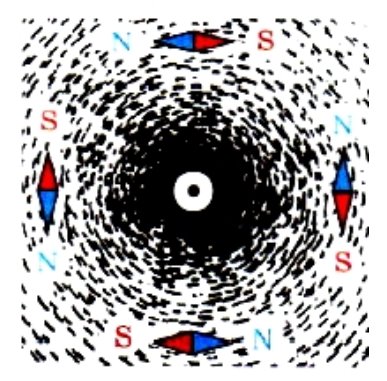

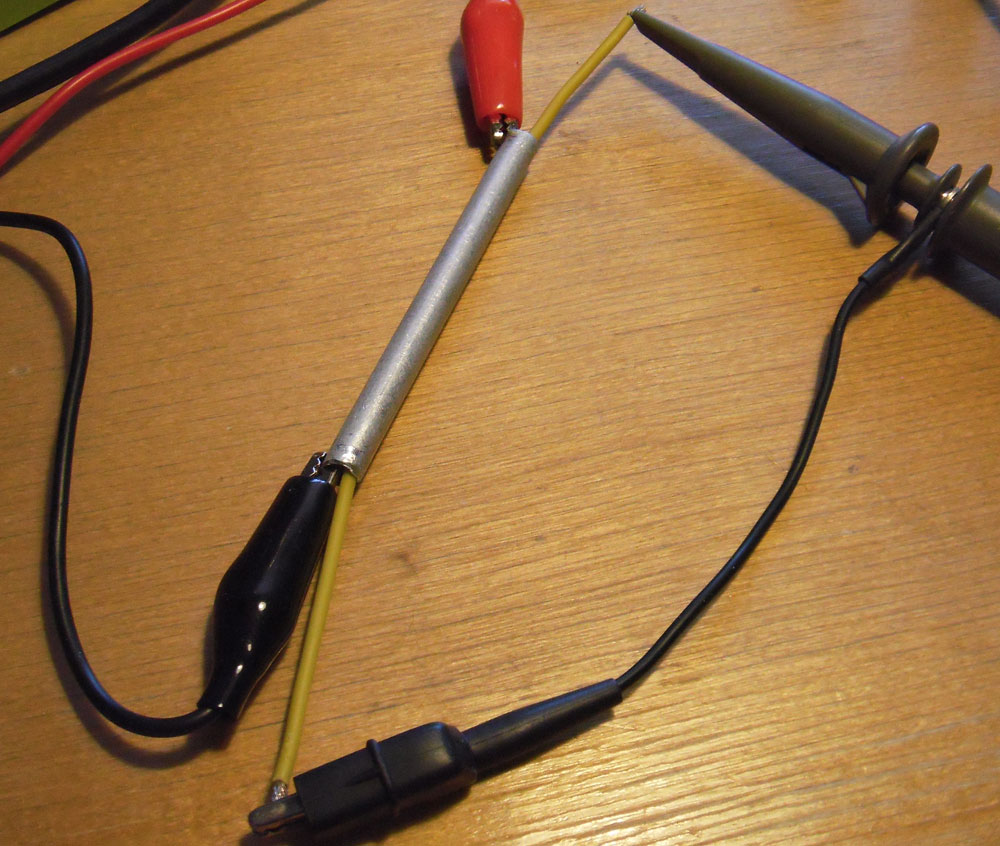

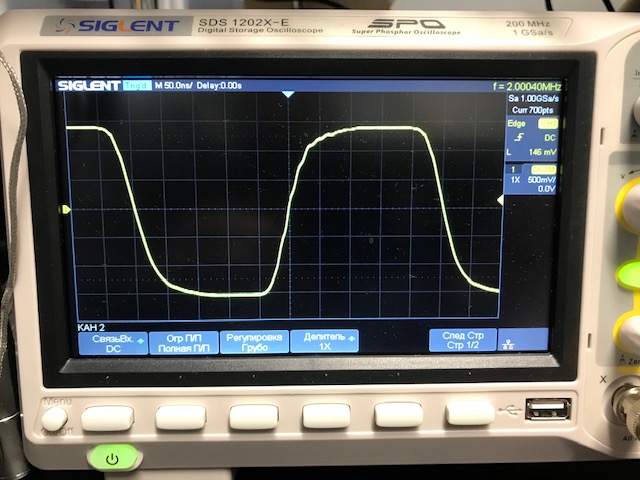

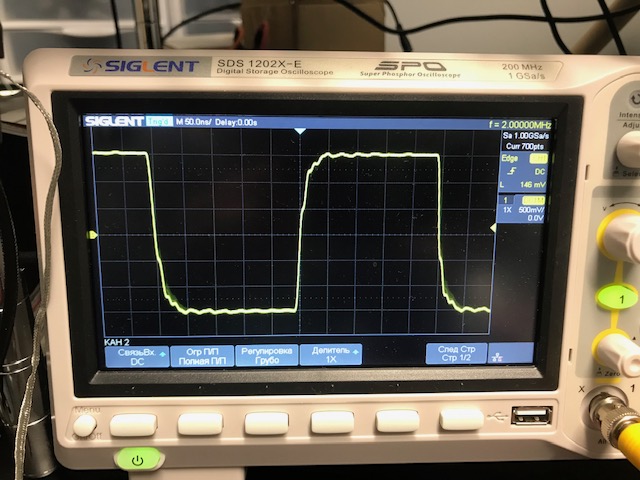

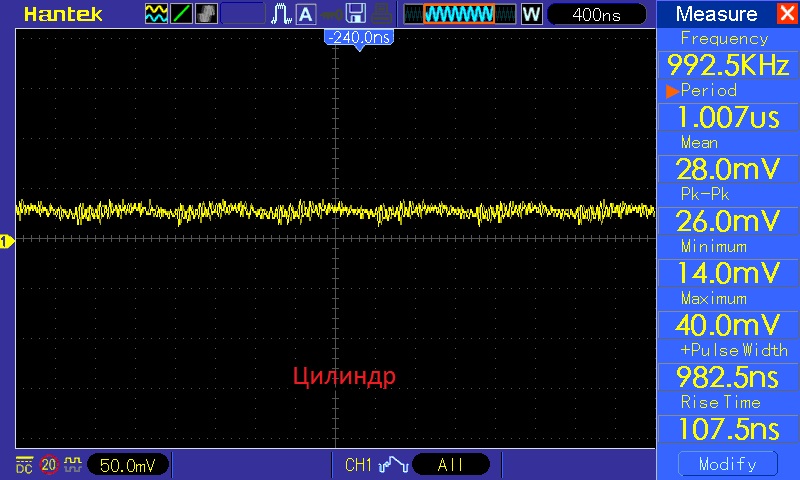

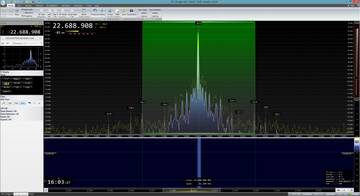

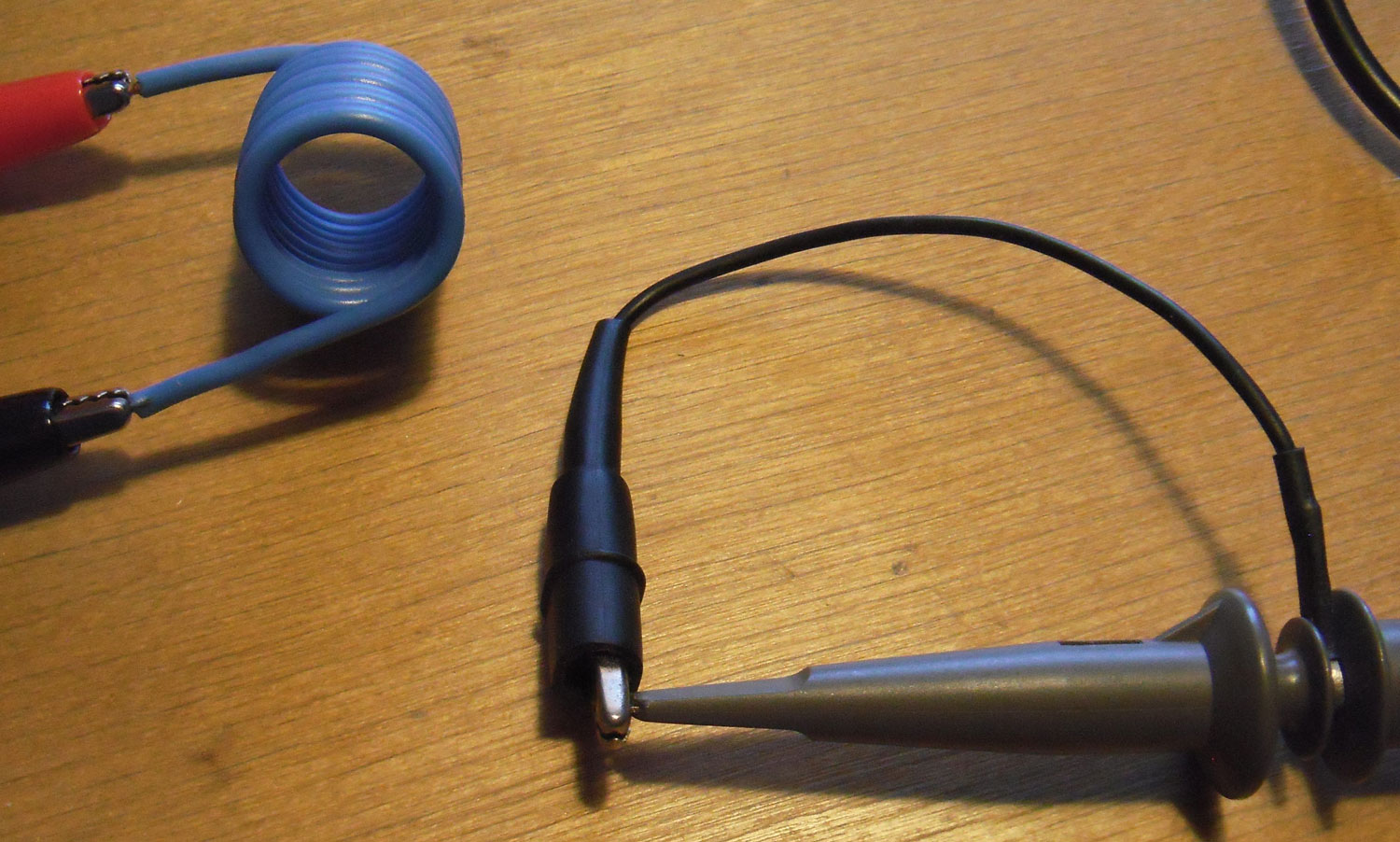

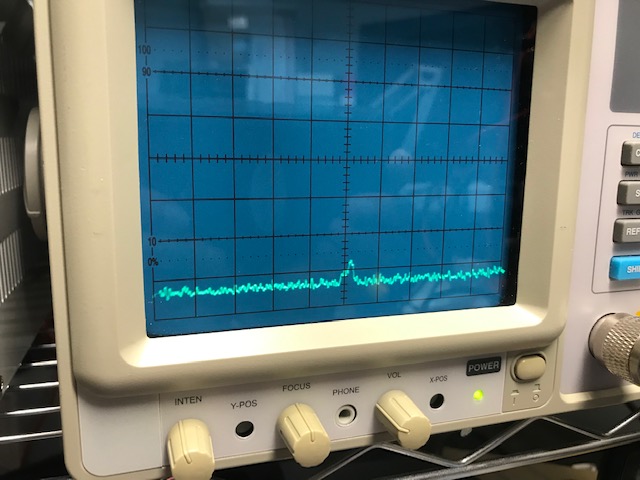

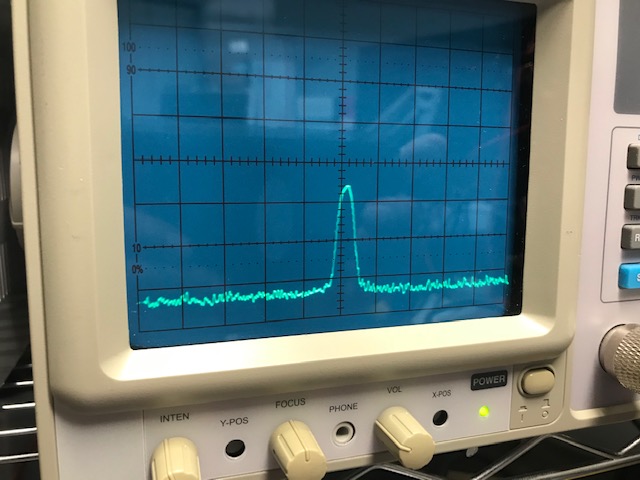

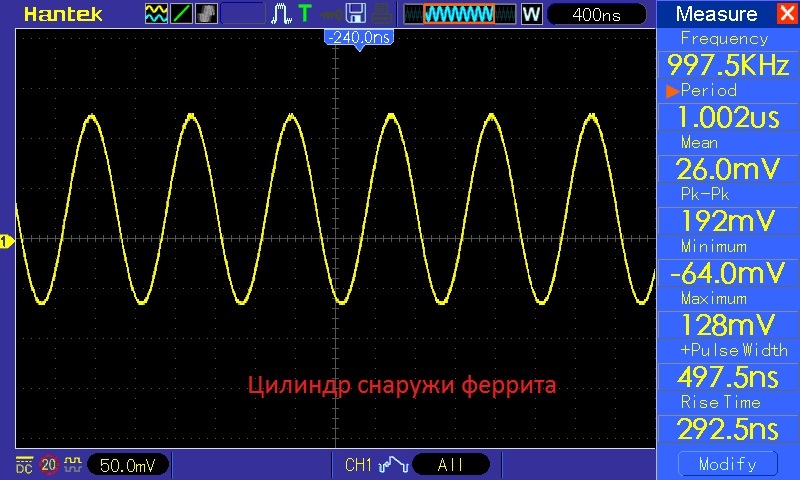

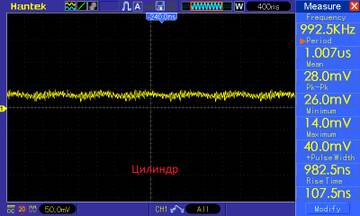

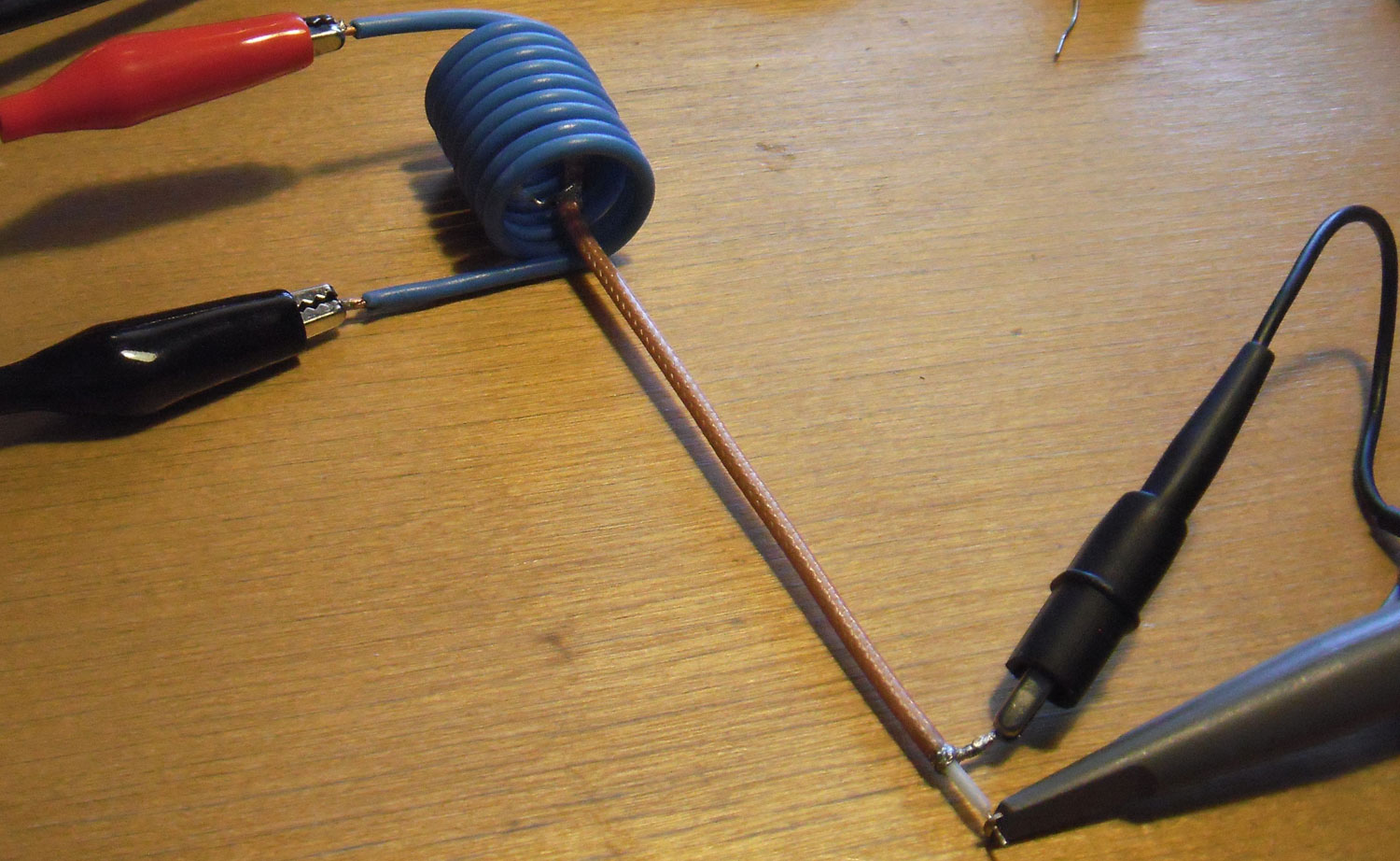

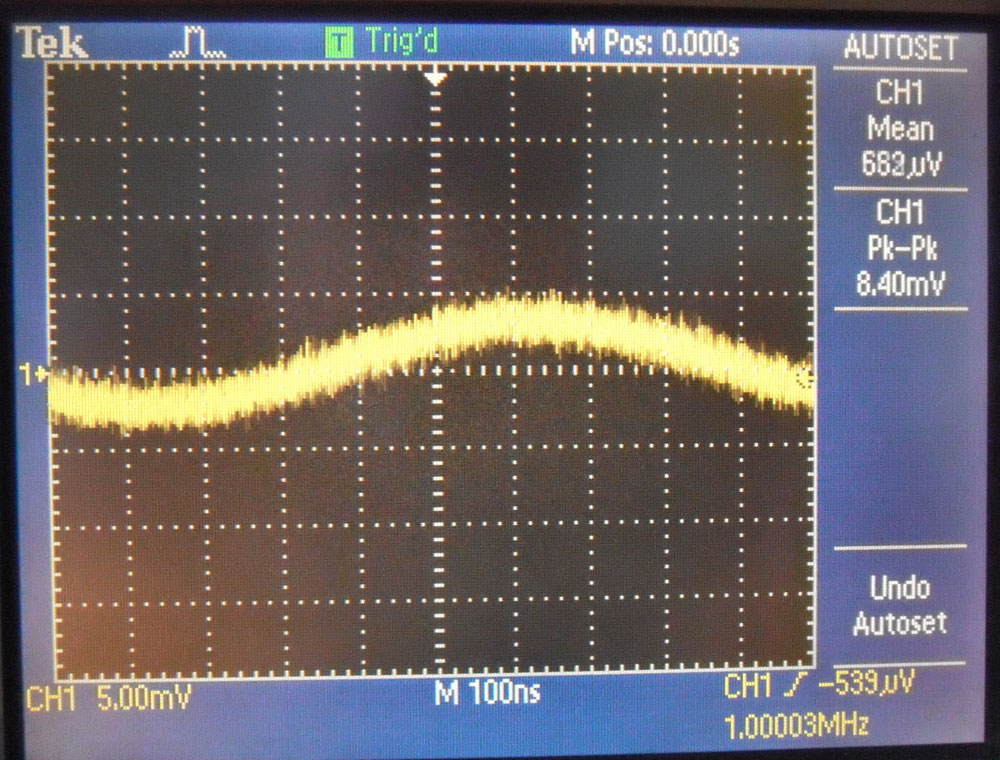

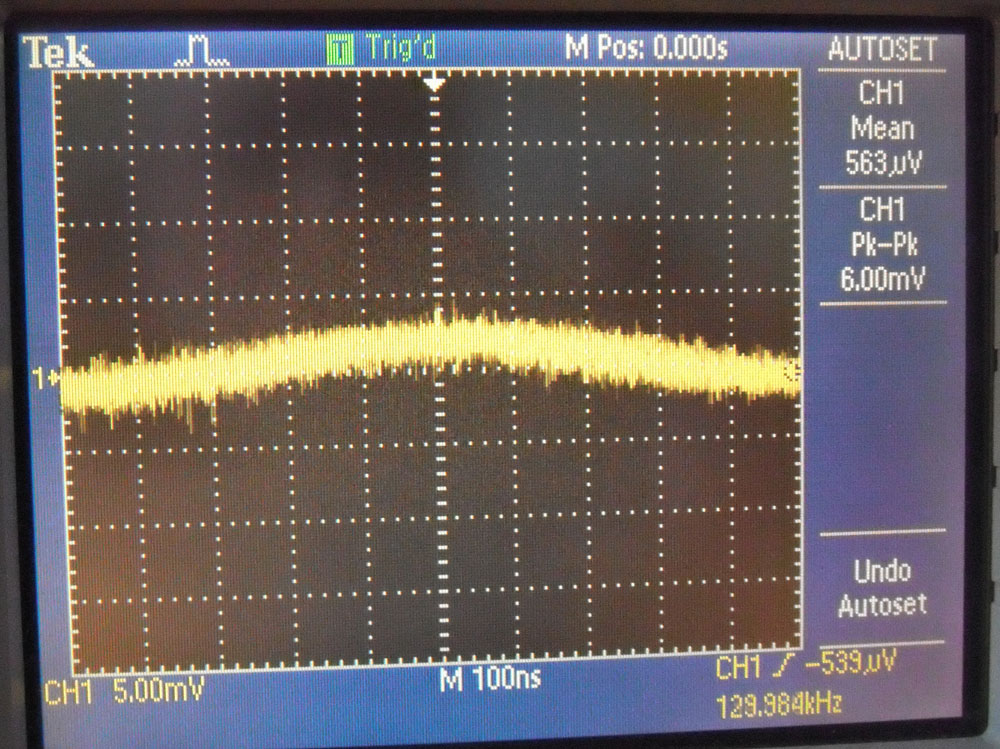

Итак, по теме цилиндров (без ферритов). Диапазон 10-25 МГц. Осциллограф конечно хороший инструмент, чтобы показать форму сигнала за период. Точных значений нет, но сравнить важно, какие там формы.

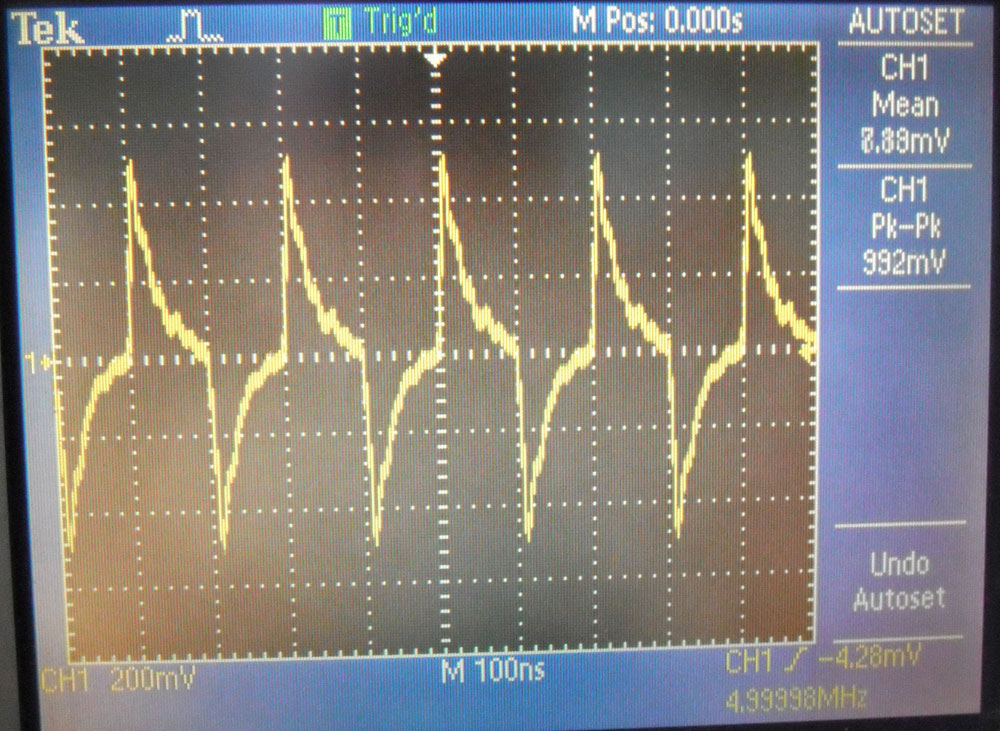

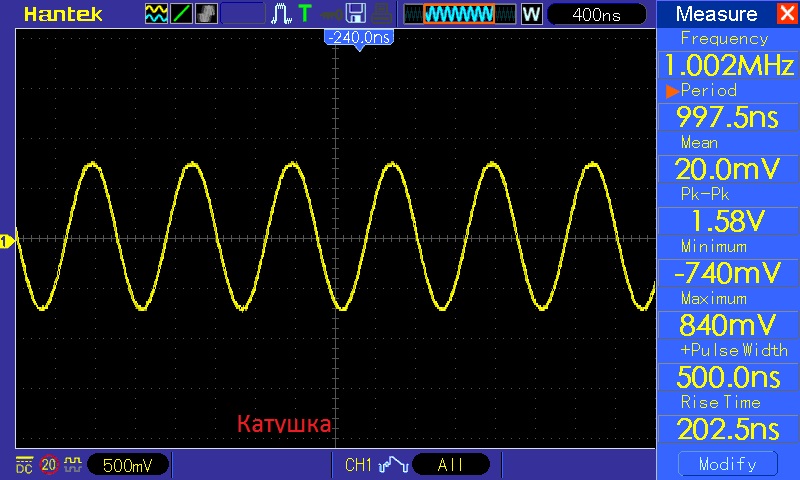

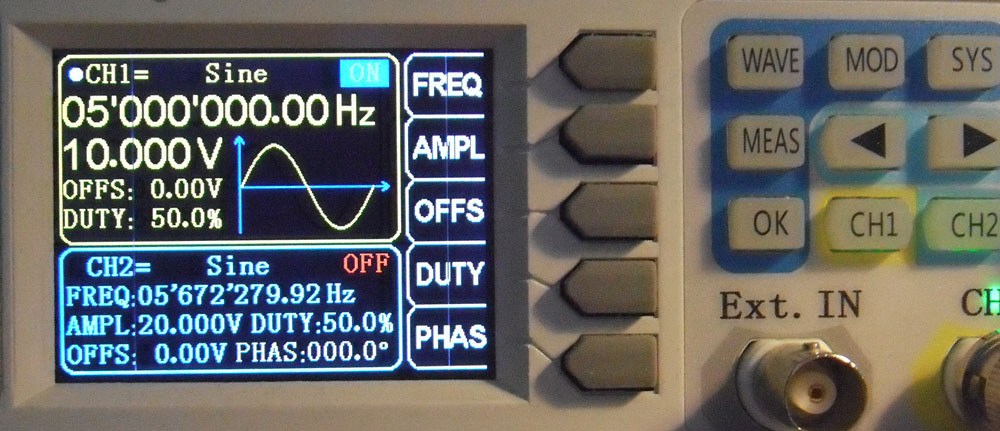

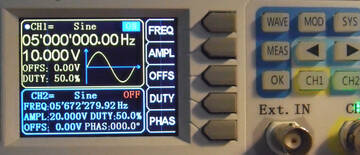

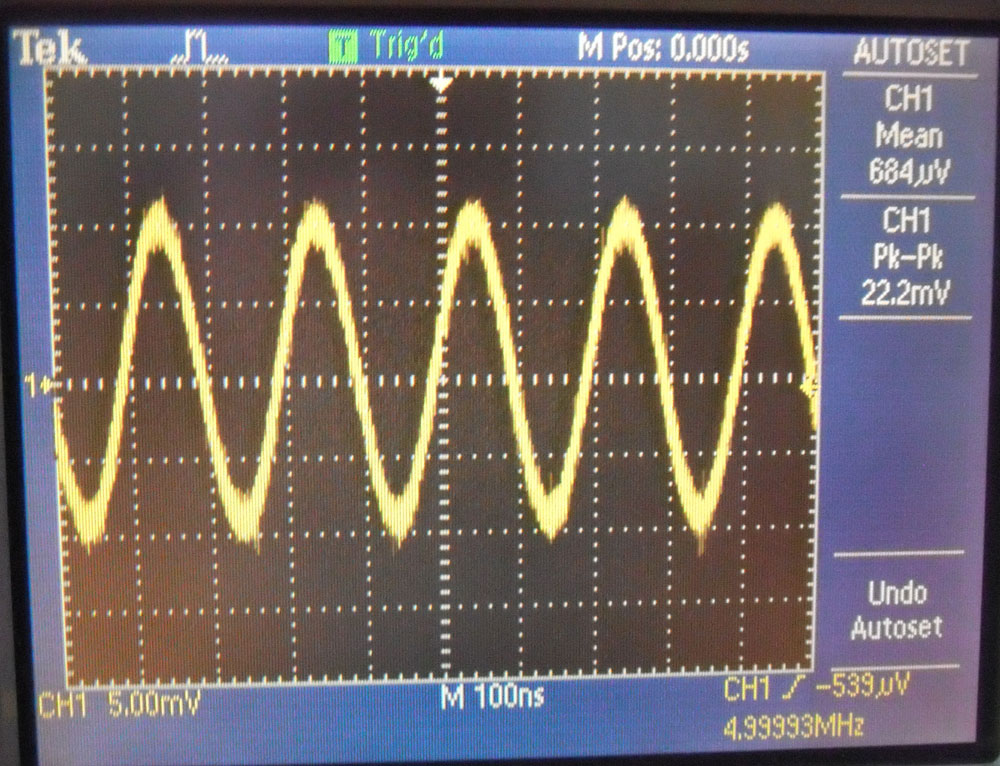

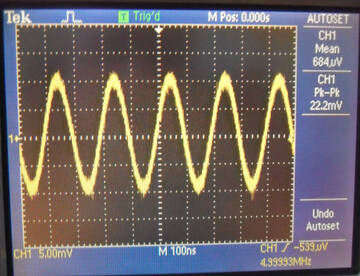

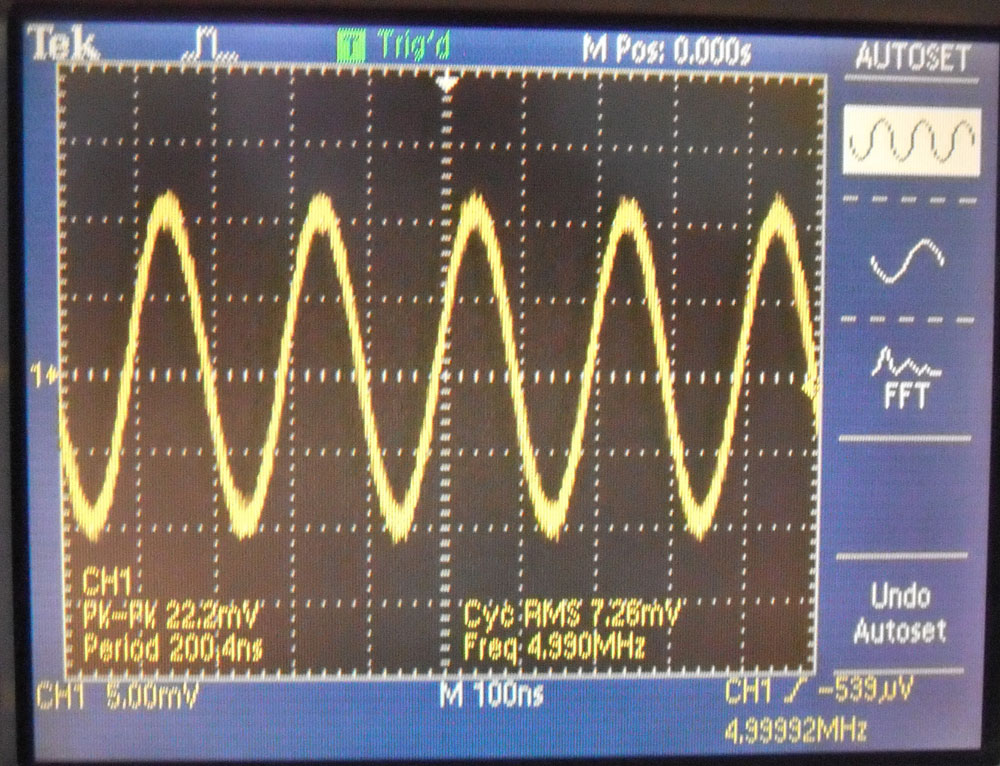

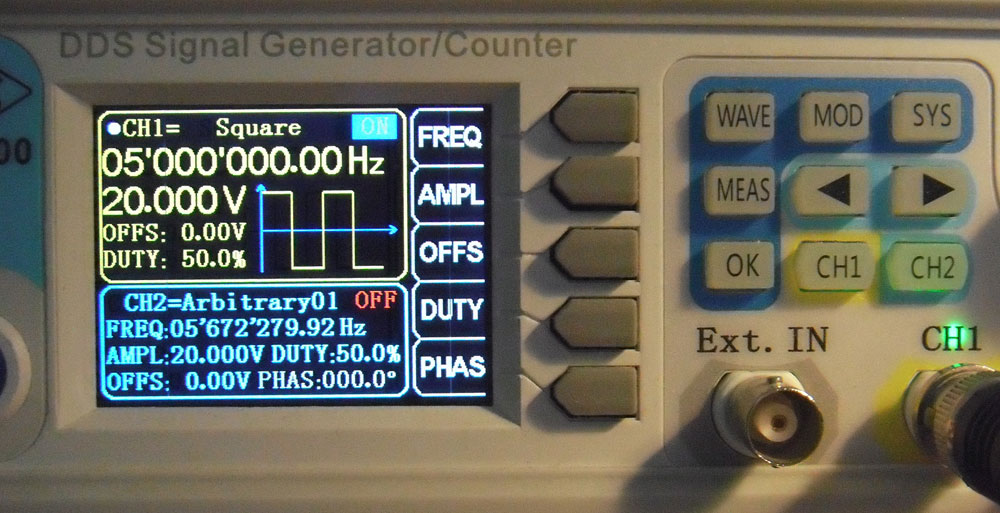

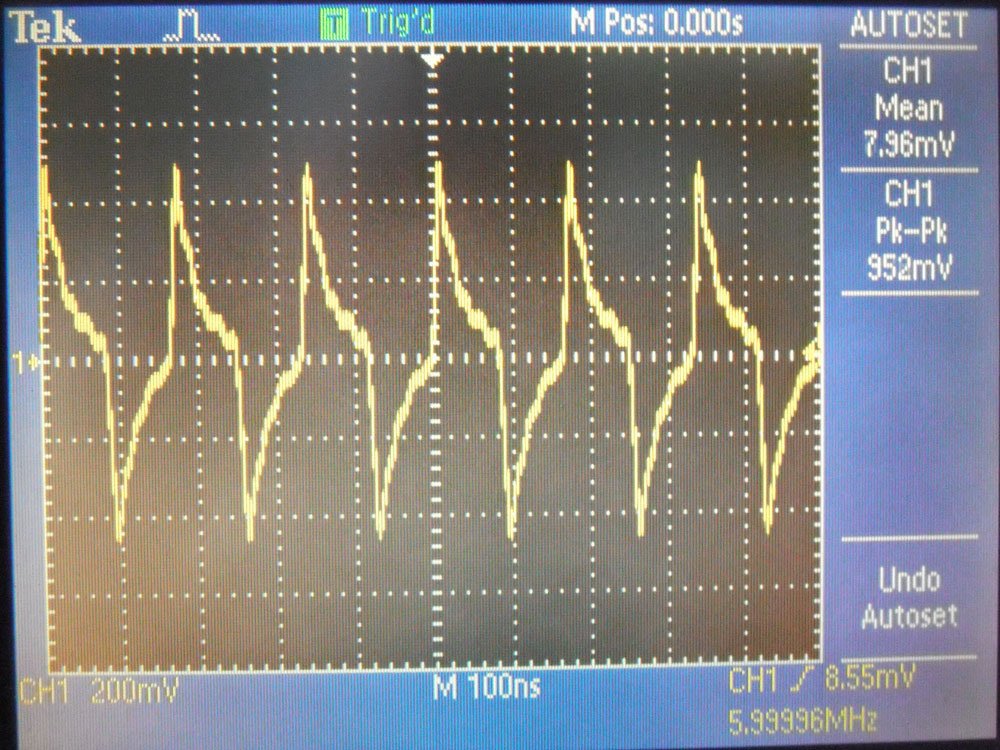

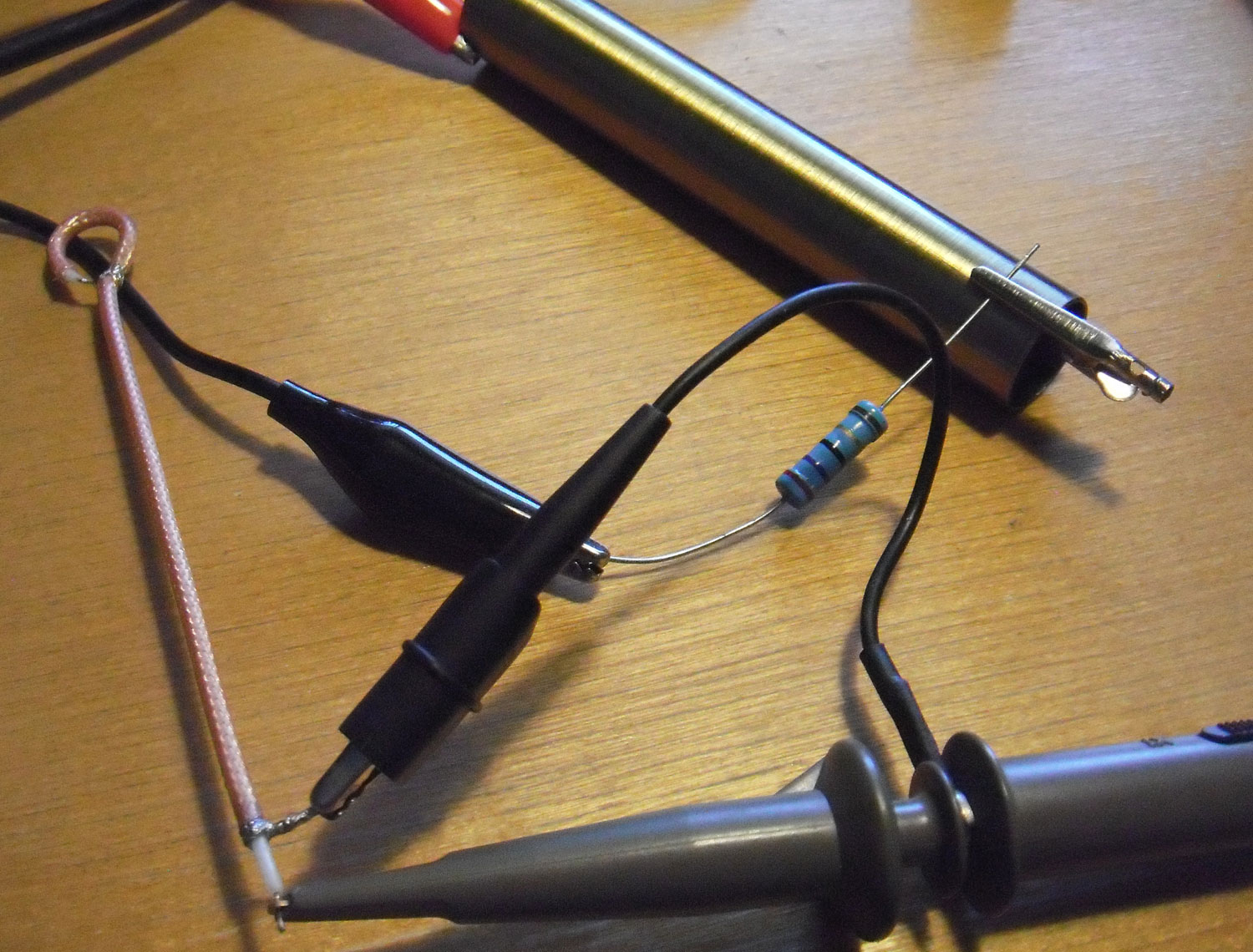

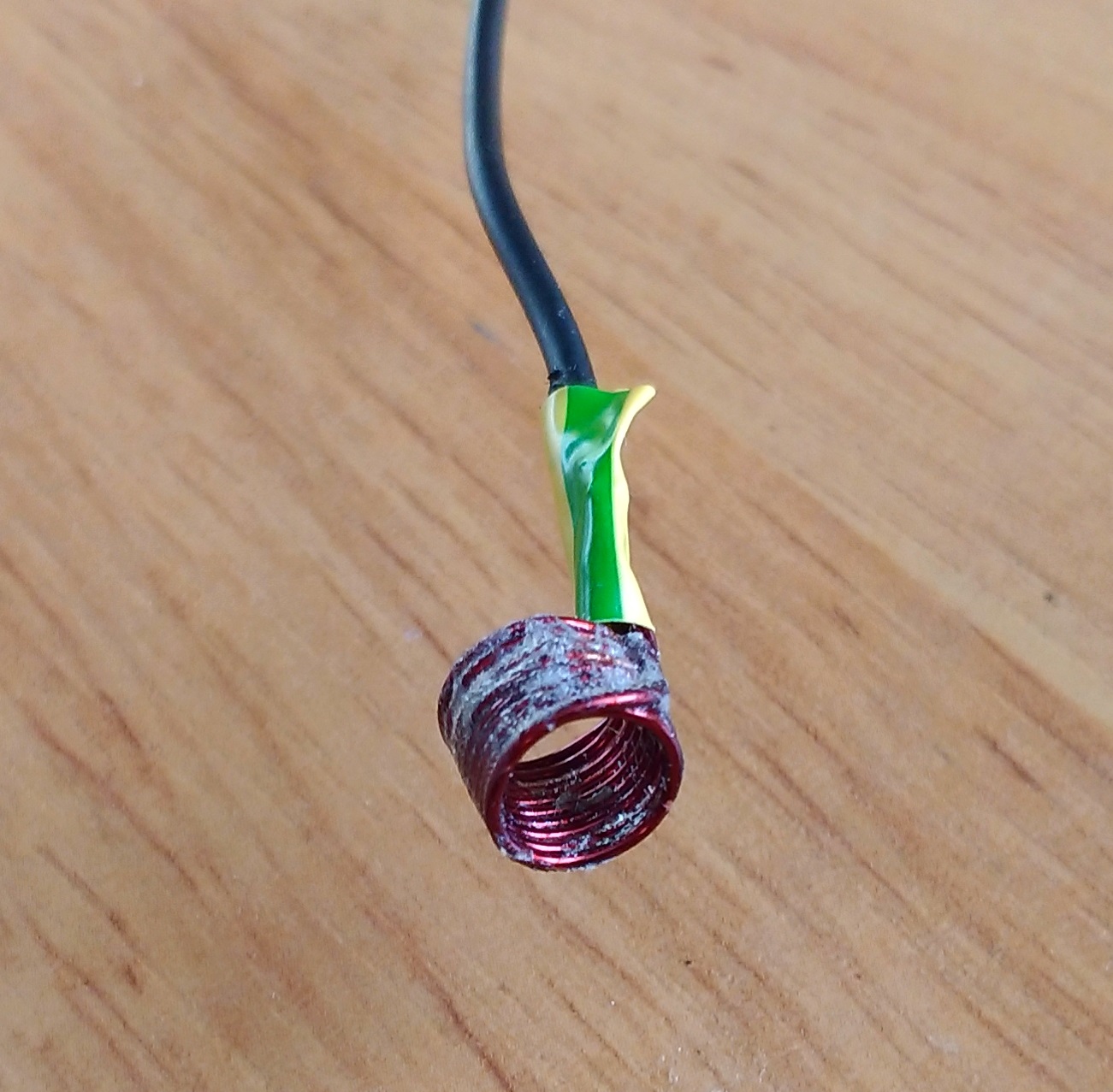

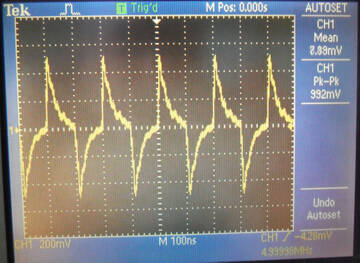

Пока 5 МГц. На диапазоне 2,5-5 МГц, где хорошо работают катушки, цилиндры тоже хороши, но обязательно с резистором 25 Ом, не меньше, т.к. в цилиндре тут сопротивление 1,5-8 Ом. Форма сигнала лучше, чем в катушке.

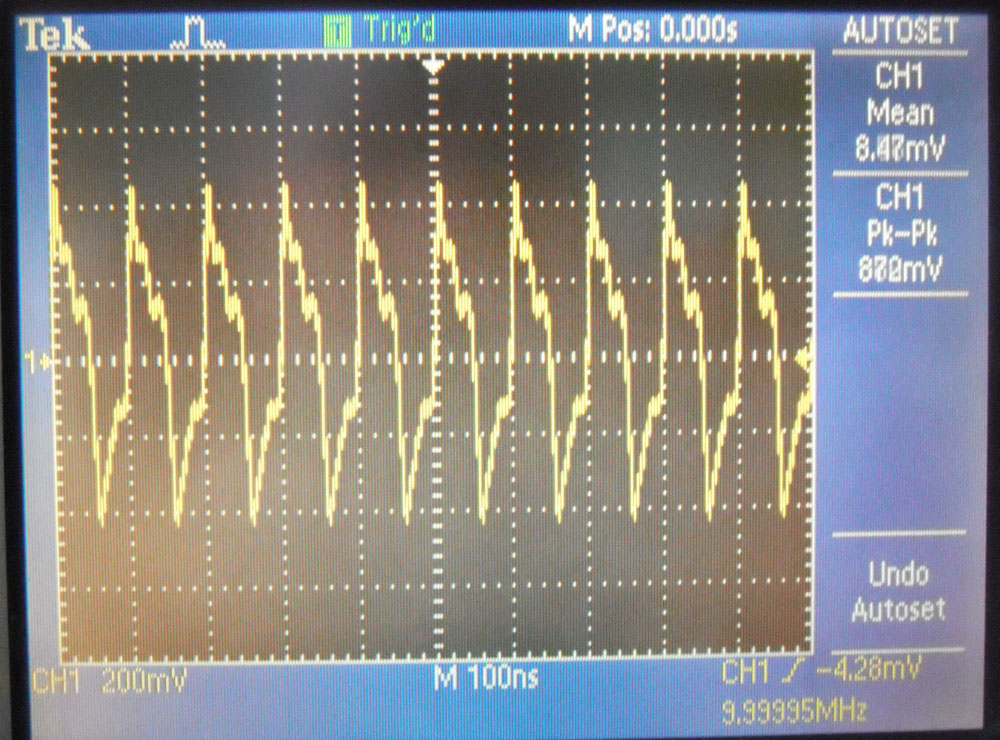

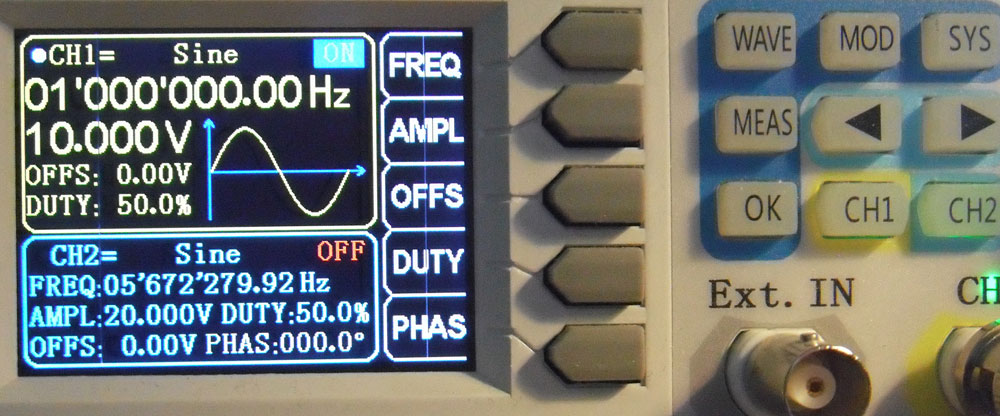

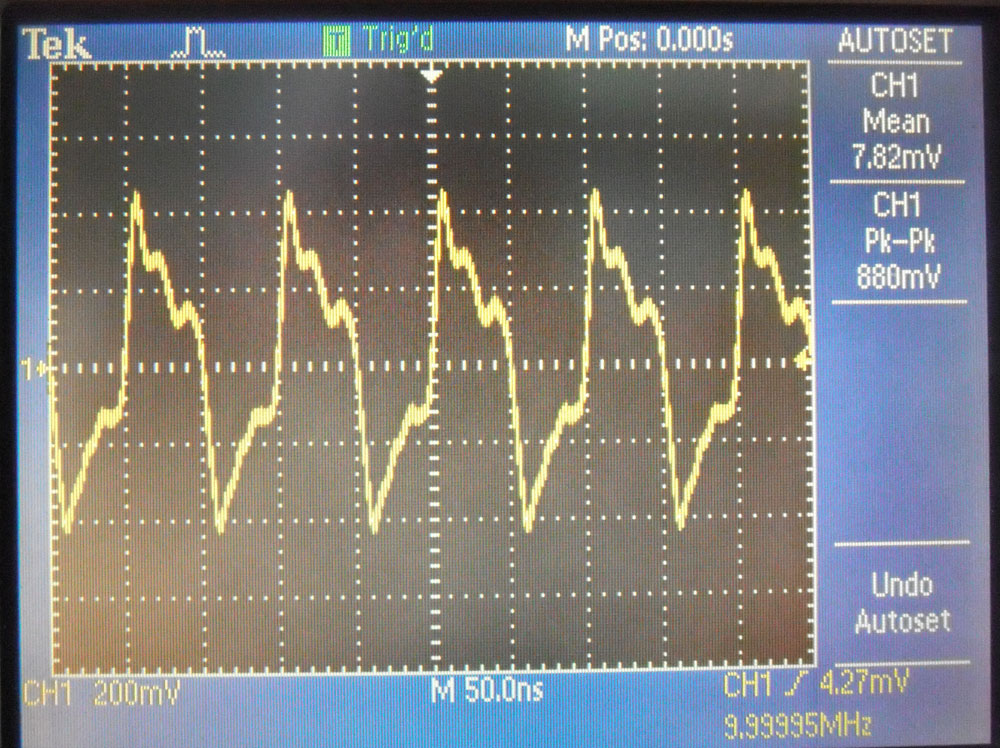

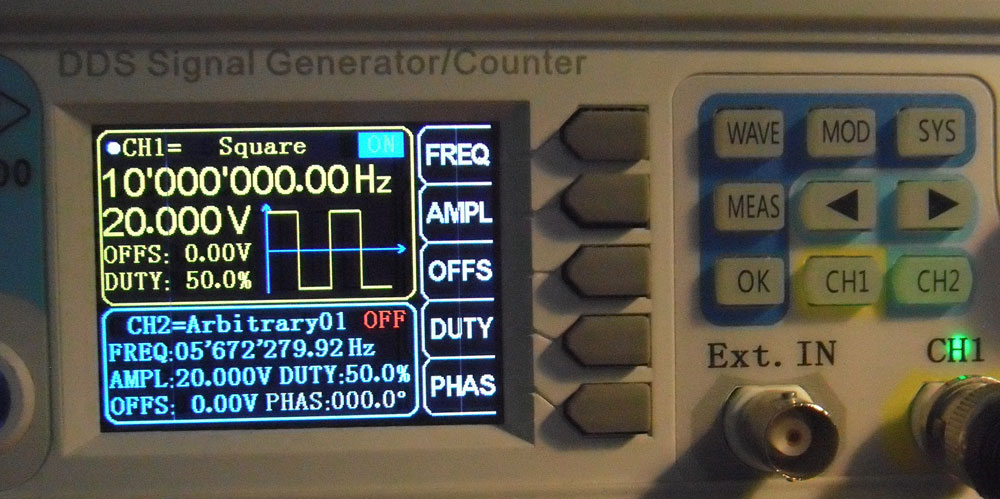

10 МГц. На диапазоне 5-15 МГц также ставить резистор 25 Ом.

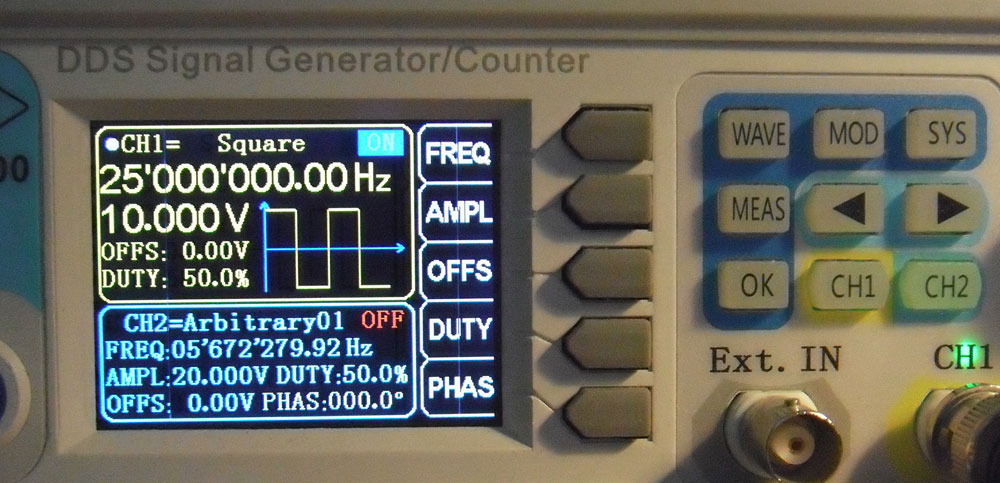

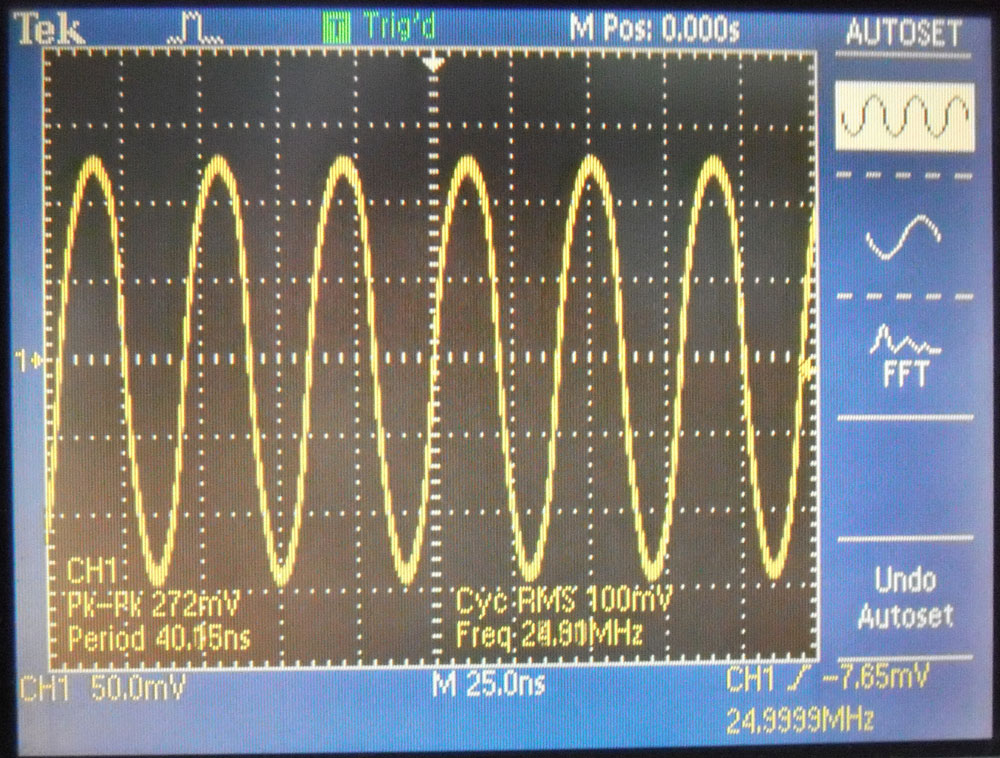

25 МГц, сопротивление в цилиндре 60 Ом. На 15-25 МГц резистор не нужен. Начиная с 11 МГц у генератора амплитуда падает до 10 В.

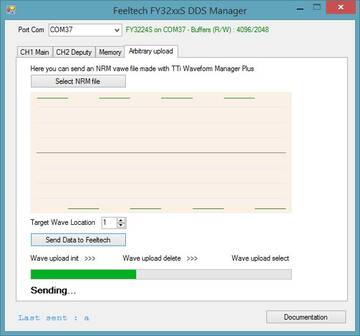

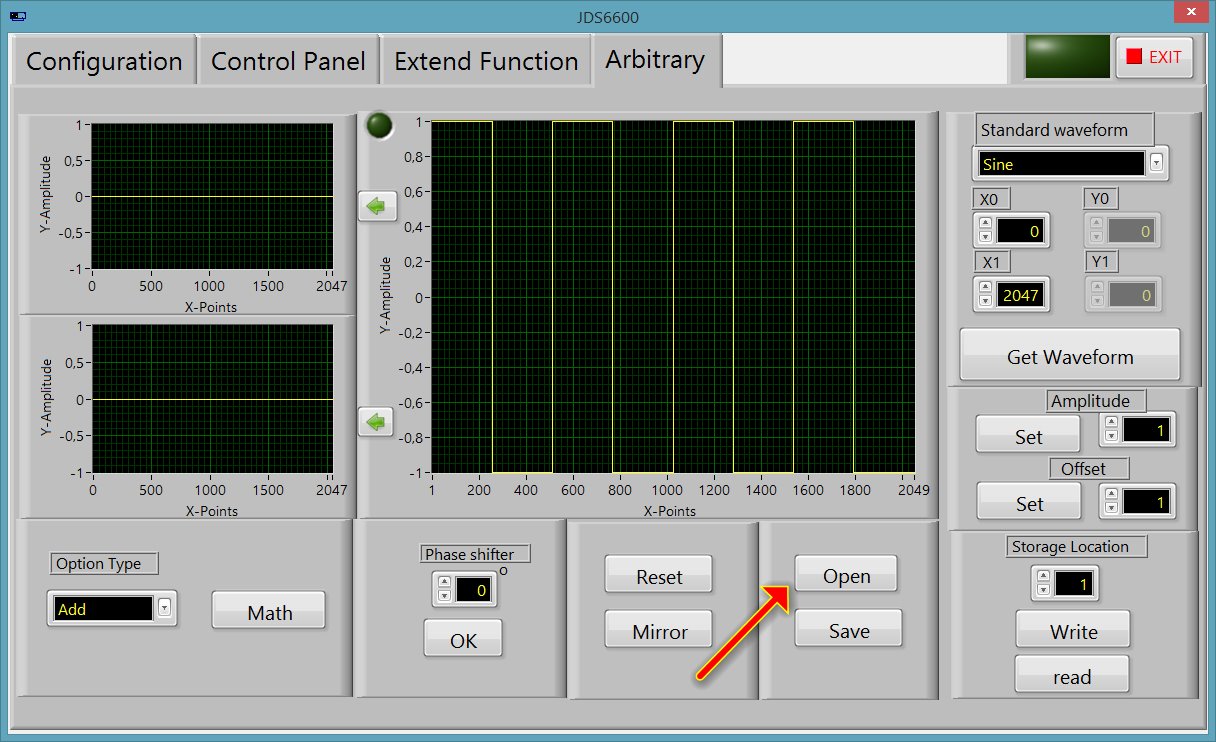

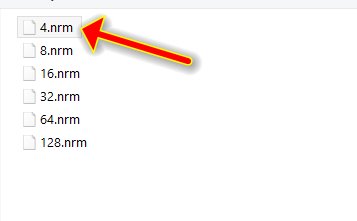

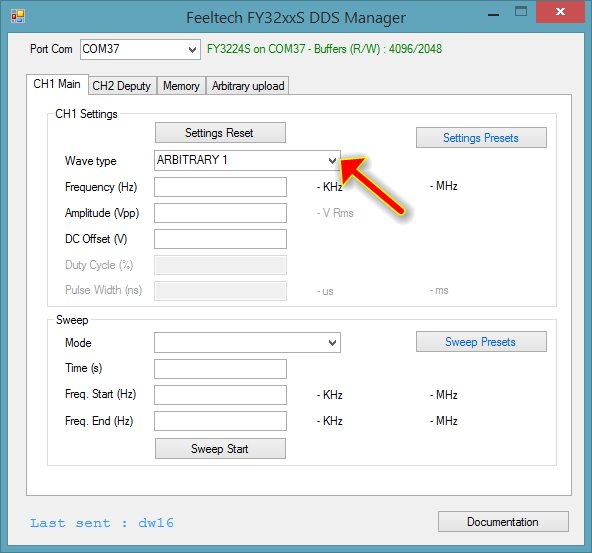

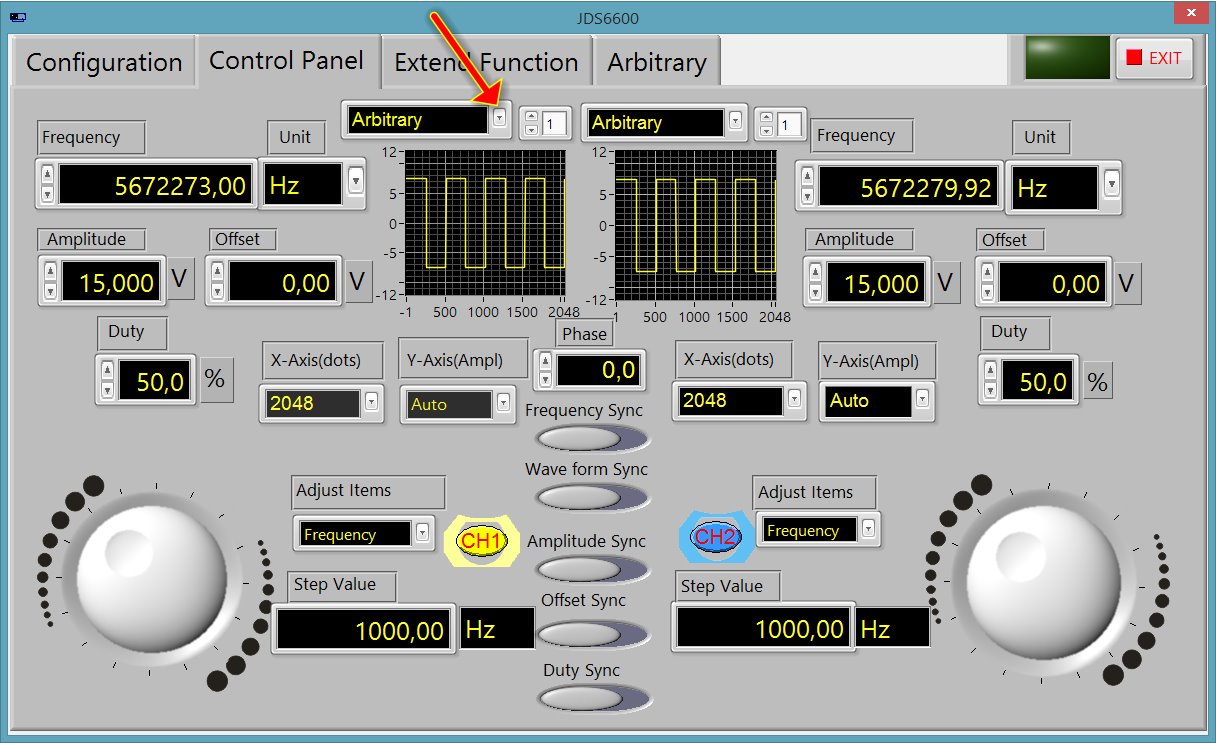

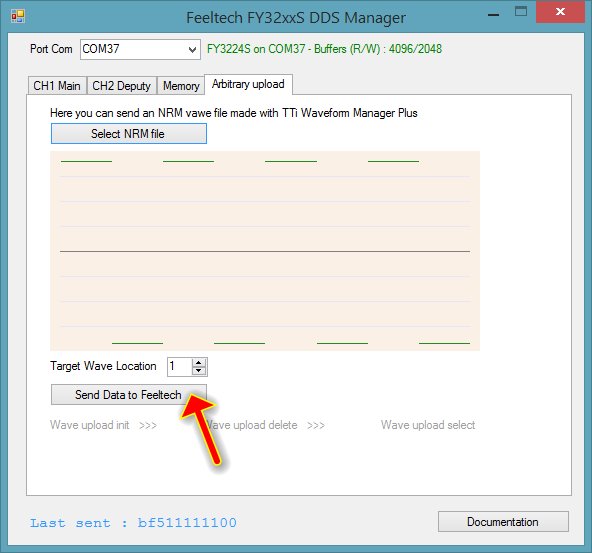

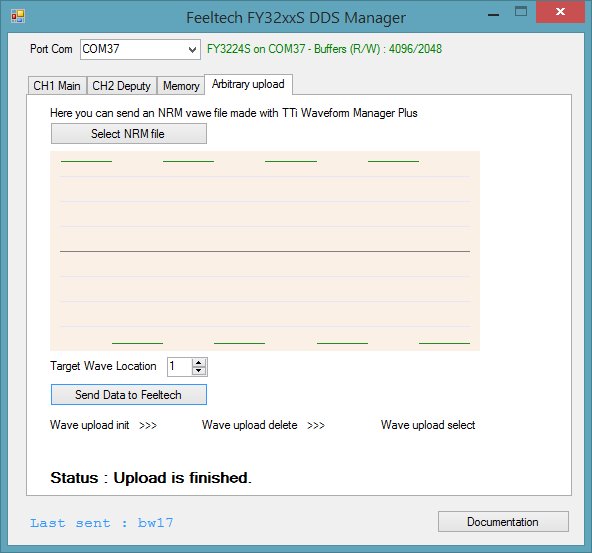

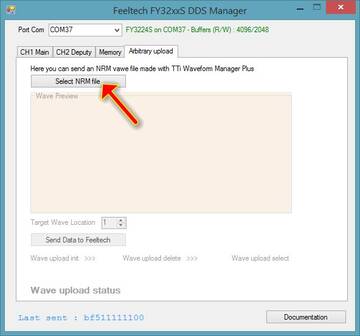

Чтобы удержать амплитуду в 20 В, требуется умножение.

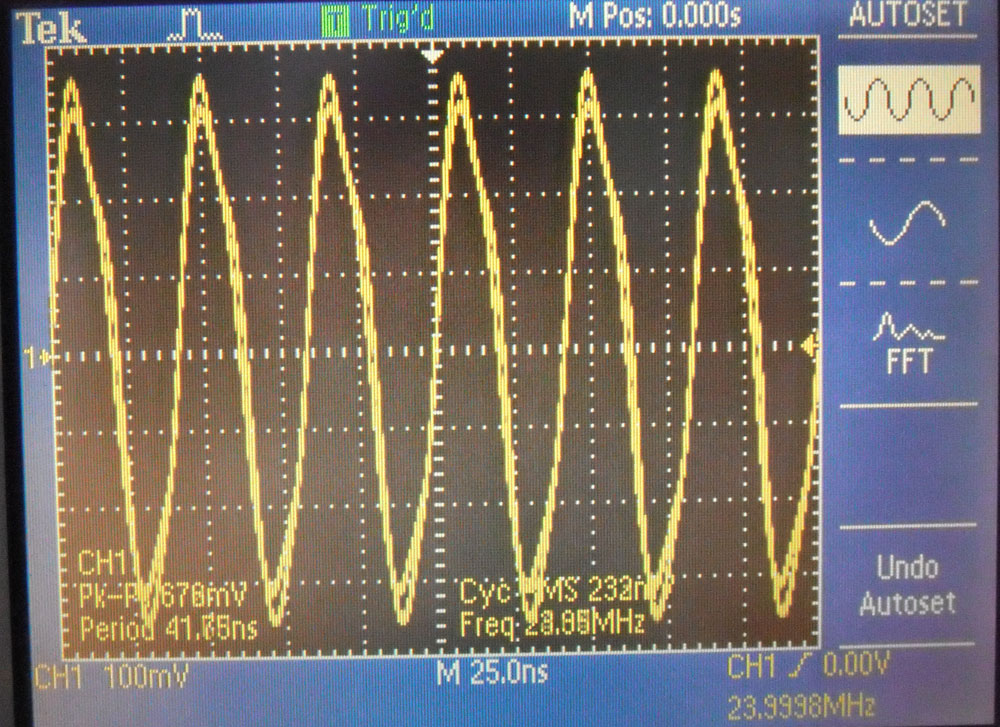

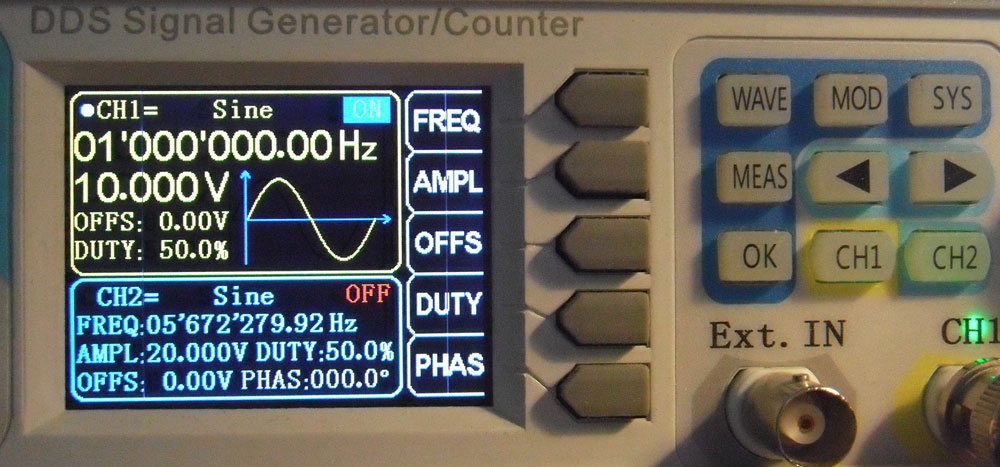

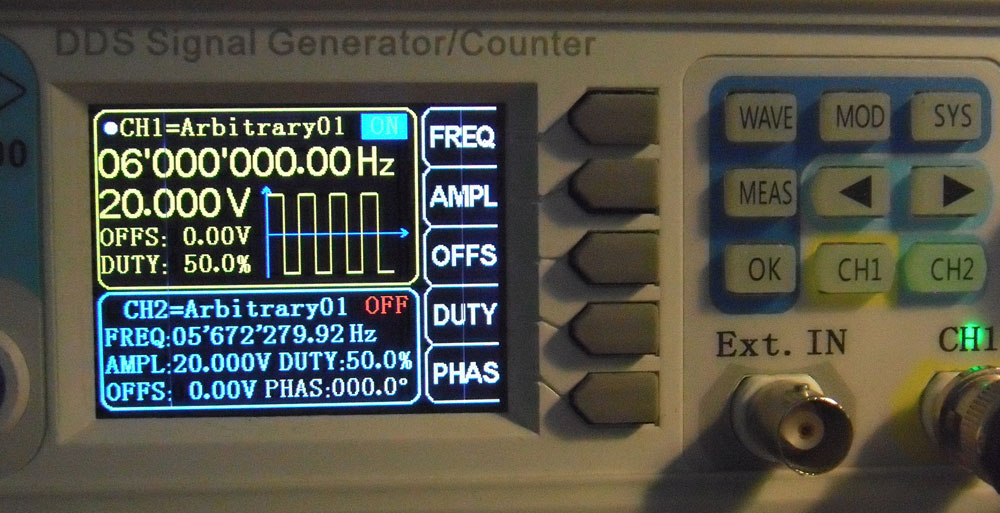

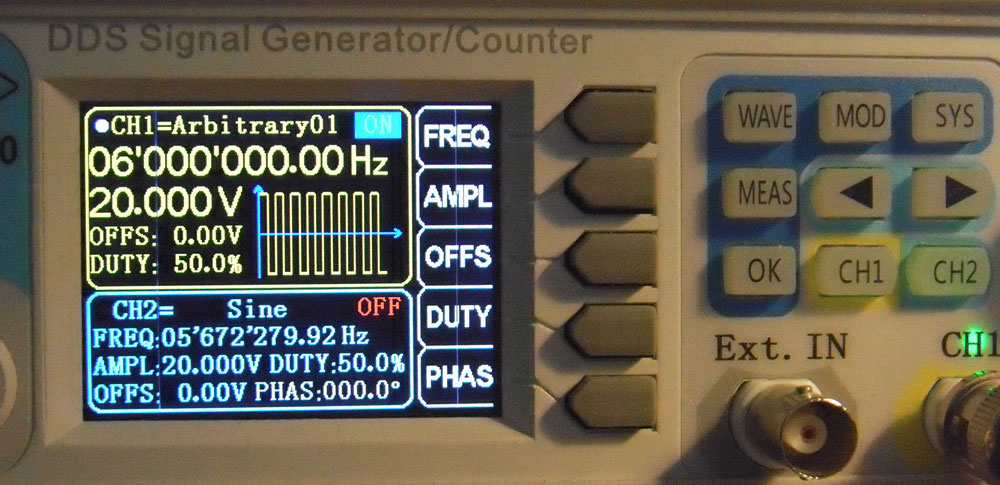

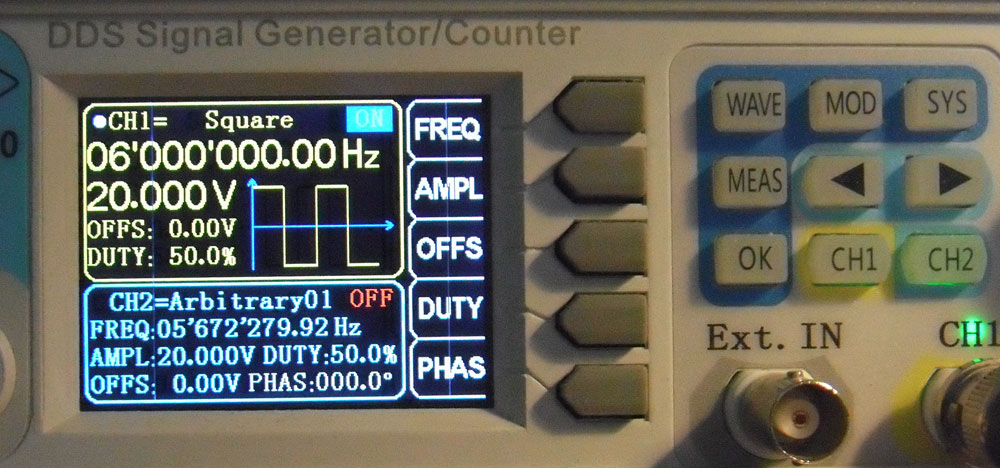

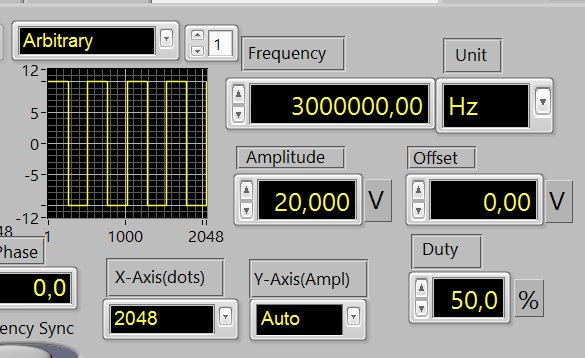

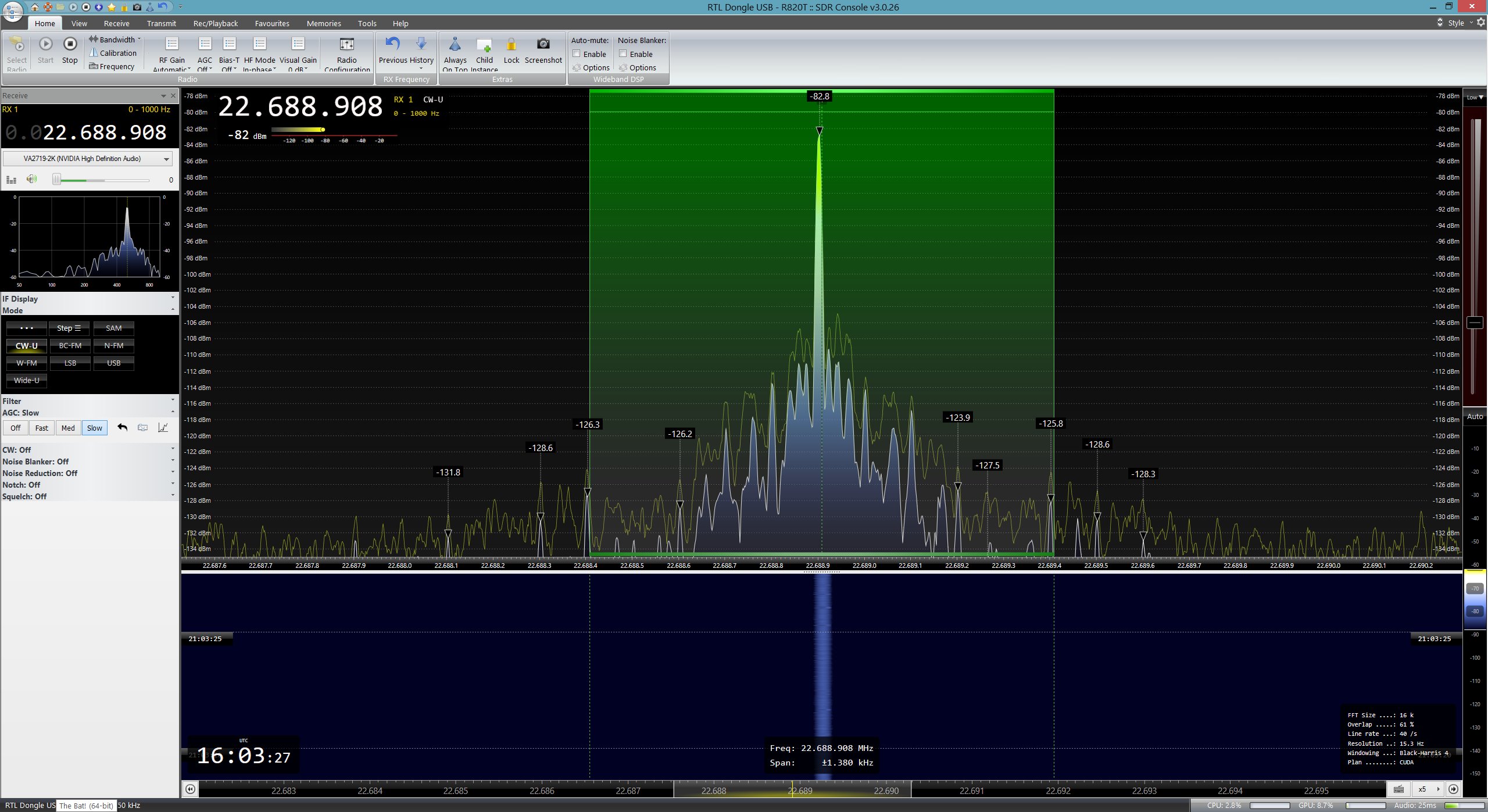

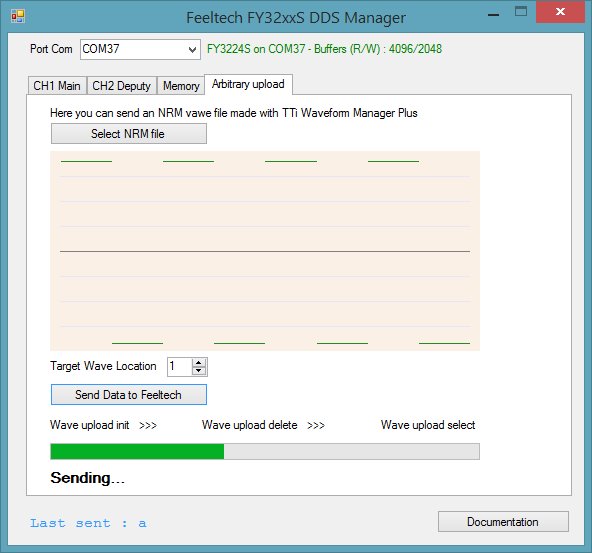

6х4=24 МГц. Цилиндр еще нормально передает частоту. Умножая рисунком, мы сохраняем макс. амплитуду, ведь генератор выдает 6 МГц, а в цилиндре 24 МГц.

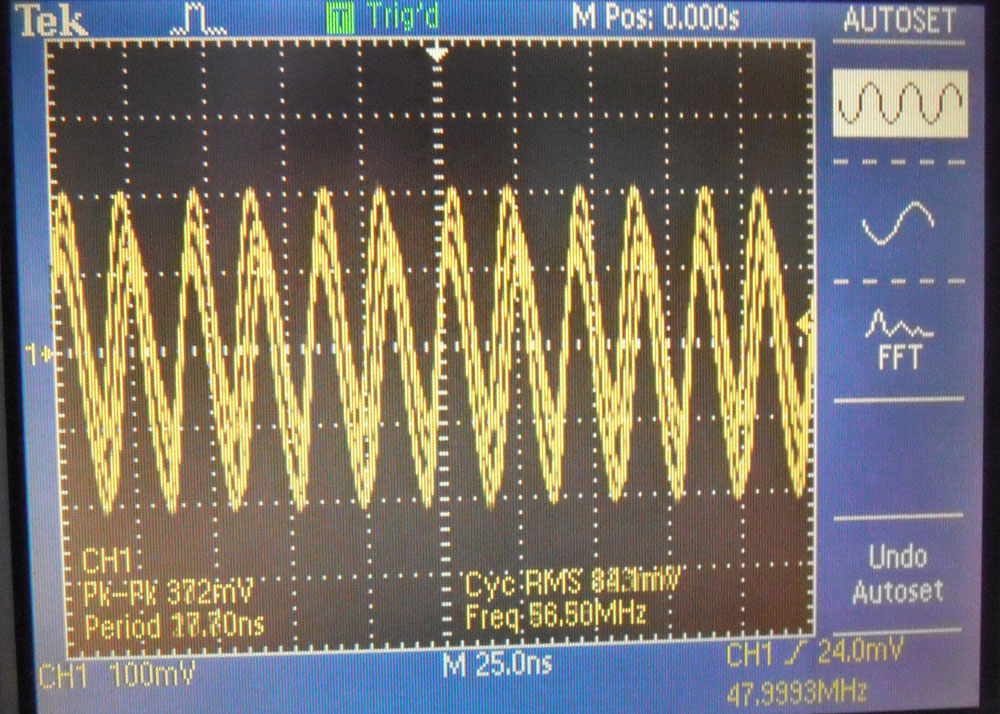

При умножении на 8 плохая картинка, сопротивление в цилиндре уже 150 Ом. Скорее всего тут не будет работать передача.

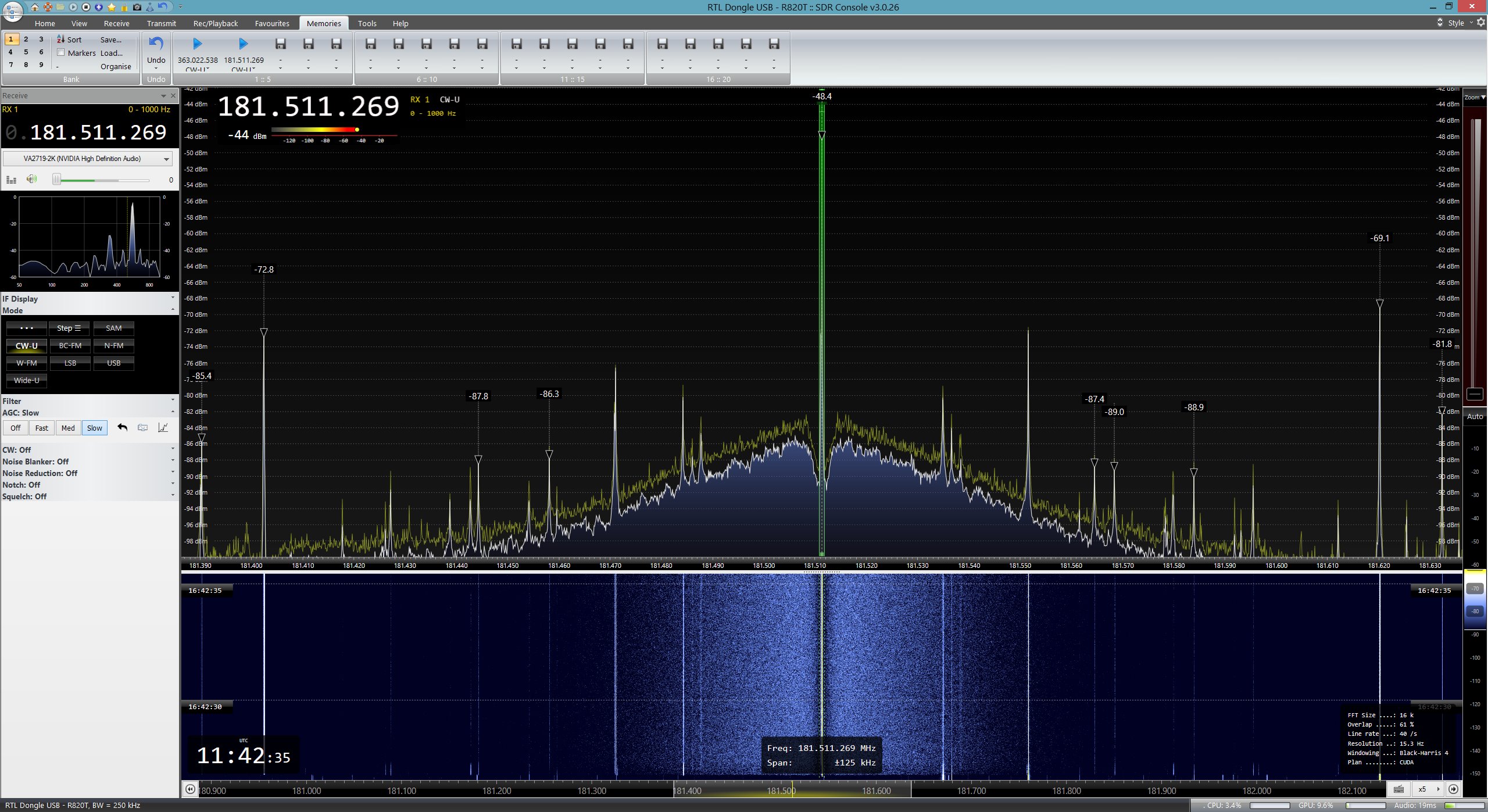

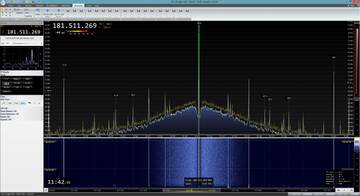

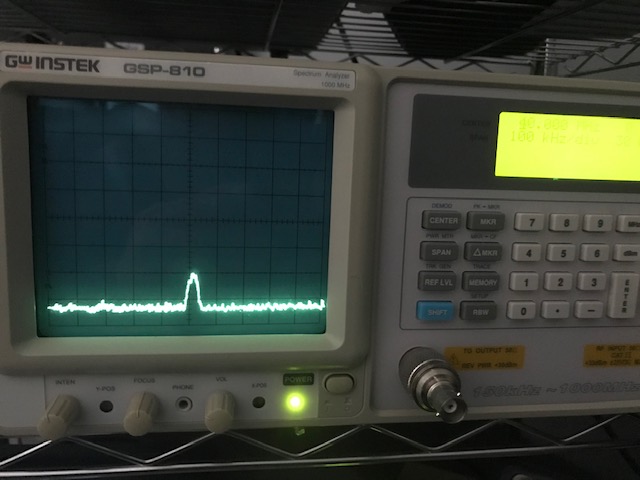

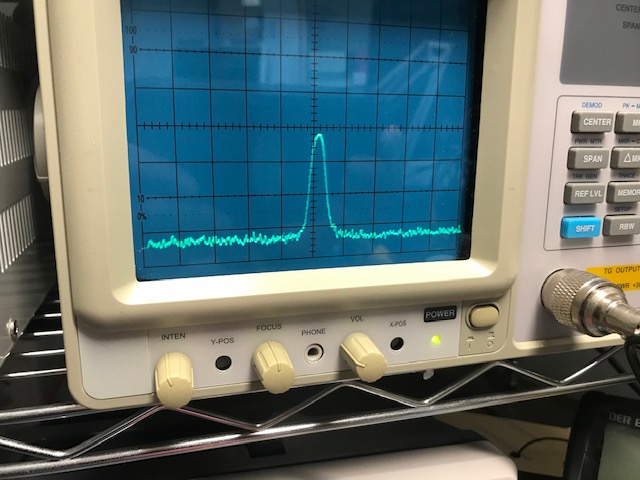

Есть еще диапазон - 180-250 МГц, без резистора, требуется умножение на 32. Я включал на 181 МГц (мелатонин), частота нормально передается (60 Ом). При умножении на 64 (363 МГц) уже нет эффекта от мелатонина, хотя там сопротивление в цилиндре ~17 Ом. Получается, что предельный диапазон 180-250 МГц, но это в алюминиевом цилиндре. Вероятно медный позволит работать и на 430-500 МГц и 250-430 МГц с резистором 25 Ом
