Программы по моделированию ЭМ-полей

Страница: 1

Сообщений 1 страница 9 из 9

1

  • Автор: tehnik631
  • Специалист
  • tehnik631
  • Откуда: г. Липецк
  • Зарегистрирован: 2020-12-27
  • Сообщений: 670
  • Уважение: +76
  • Позитив: +228
  • Пол: Мужской
  • Провел на форуме:
    21 день 8 часов
  • Последний визит:
    2022-08-07 19:24:35

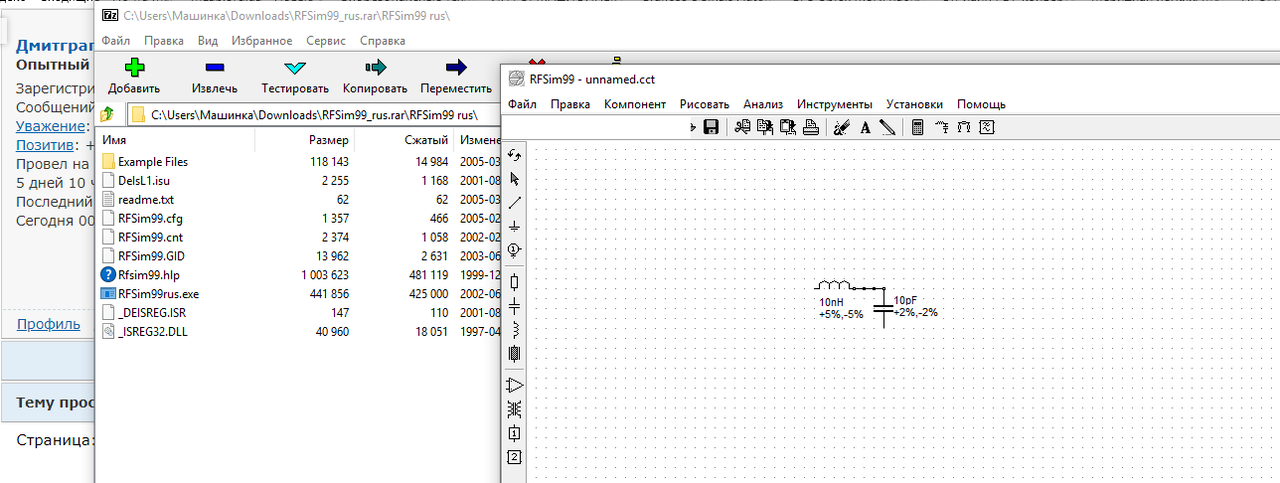

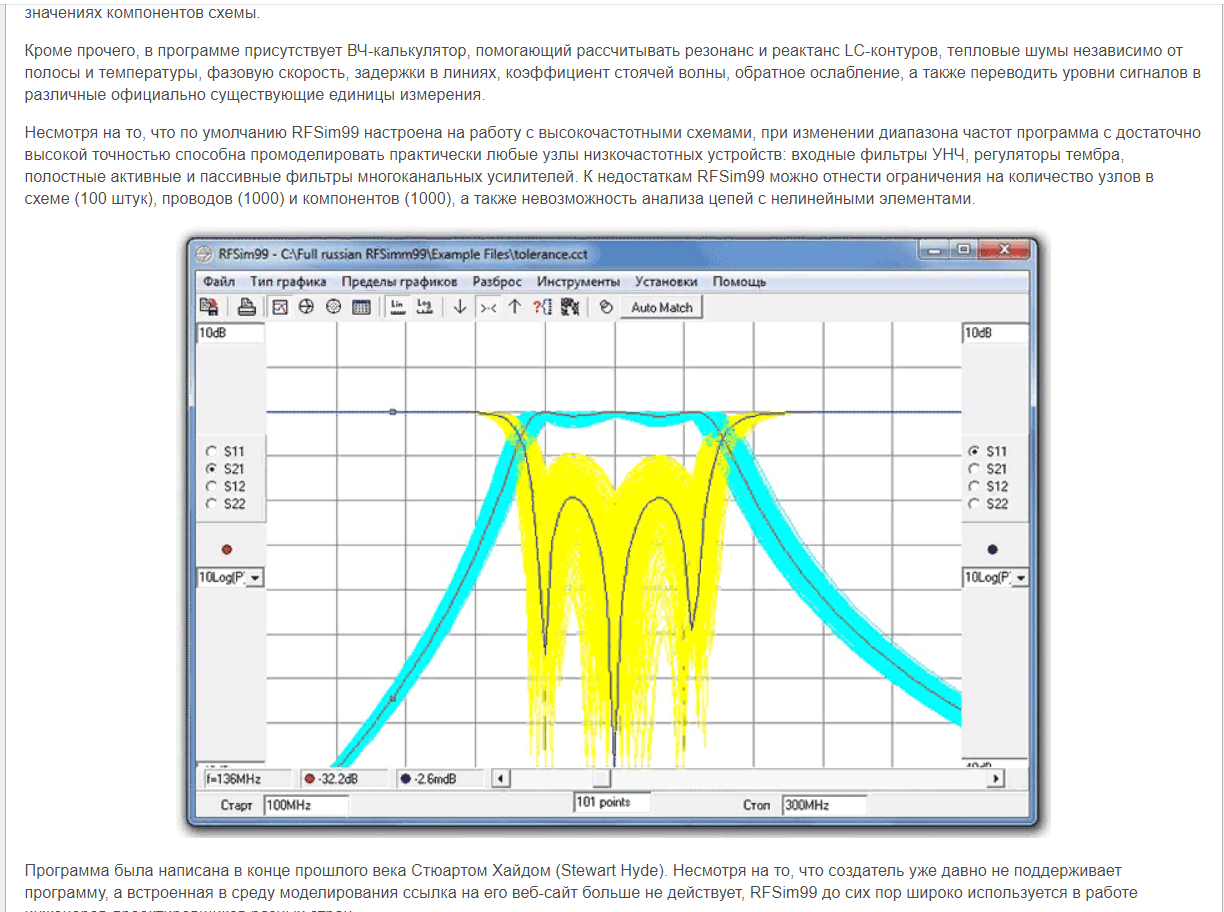

Кто  сталкивался с подобными программами по моделированию? https://cxem.net/software/rfsim99.phphttps://forumupload.ru/uploads/001a/d9/f2/41/t141377.png

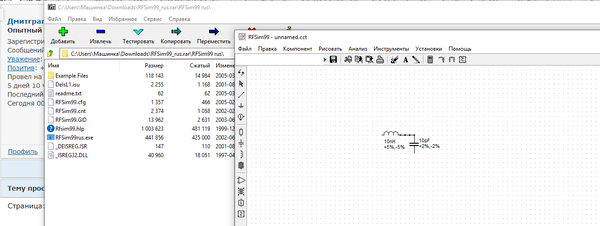

https://forumupload.ru/uploads/001a/d9/f2/41/t839492.png
ЗЫ: Если не той теме---просьба перенести куда-нить...

Отредактировано tehnik631 (2021-03-03 09:17:08)

+1

2

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
tehnik631 написал(а):

Кто  сталкивался с подобными программами по моделированию?

Отличная программа, разобраться бы в ней :cool:  Можно конечно сделать отдельную тему по подобным программам... Я ставил когда-то большие пакеты типа Feko, ANSYS HFSS и т.д., наблюдал за антеннами wi-fi, не особо разобрался, но было интересно...

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

3

  • Автор: tehnik631
  • Специалист
  • tehnik631
  • Откуда: г. Липецк
  • Зарегистрирован: 2020-12-27
  • Сообщений: 670
  • Уважение: +76
  • Позитив: +228
  • Пол: Мужской
  • Провел на форуме:
    21 день 8 часов
  • Последний визит:
    2022-08-07 19:24:35
Владимирович написал(а):

разобраться бы в ней

:cool:

0

4

  • Автор: tehnik631
  • Специалист
  • tehnik631
  • Откуда: г. Липецк
  • Зарегистрирован: 2020-12-27
  • Сообщений: 670
  • Уважение: +76
  • Позитив: +228
  • Пол: Мужской
  • Провел на форуме:
    21 день 8 часов
  • Последний визит:
    2022-08-07 19:24:35
Владимирович написал(а):

разобраться бы в ней

Попался" самоучитель" для неё
http://dl2kq.de/soft/6-1.htm

+1

5

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12
tehnik631 написал(а):

Попался" самоучитель" для неё
http://dl2kq.de/soft/6-1.htm

Все эти программы безусловно полезны. Но они работают со стандартами, компонентами и пр. Хотелось бы найти такую программу, моделирующую ЛЮБЫЕ ситуации с электричеством. Например: рисуем цилиндр, задаем материал (медь, серебро...), подключаем две клеммы от генератора и задаем частоту, включаем и смотрим в 3D, что там происходит с ЭМ-полем и все остальные параметры. Затем что-то добавляем в цилиндр (провод, другой цилиндр), разный состав материала, и т.д....

То же самое, но моделировать с любым 3D-объектом (катушка, пластина), в 3D ведь всё можно нарисовать. Но посмотреть, что происходит в пространстве с точки зрения ЭМ-полей, тока, магнитных полей.....

Найти бы такое, не сильно заумное и скорее всего оно есть  :flag:

Вот что-то нашел - https://sapr.ru/article/22283
https://sapr.ru/archive/sg/2011/6/14/3.jpg

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

+1

6

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

Возможно подойдет эта программа - ELCUT, версия для студентов, русская, бесплатная - https://elcut.ru/down6_r.htm

Но у нее ограничение - не поддерживает большие чертежи. А нам большие и не надо  :D

Посмотрел Youtube, как-то пока не зацепила  :dontknow:

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

7

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

Перелопатил кучу программ. На самом деле программ по моделированию электромагнитных полей оказалось много. Многие не ставятся, некоторые слишком сложные. Пока остановился на пакете CST STUDIO SUITE 2016, легко встала на виртуальную машину с Win7. Если у вас имя компьютера на латинице, то можно поставить на основную ось.

Там есть: CST CABLE STUDIO (CST CS) — специализированный пакет для моделирования EM эффектов в кабелях, позволяющий оптимизировать вес и размер одиночных проводов, витых пар, а также сложных жгутов с неограниченным числом проводников. Программа позволяет оценивать напряжения в разных точках кабелей, токи через определенные проводники, S-параметры, импедансы, а также взаимные наводки проводников друг на друга.

Также есть бесплатная версия программы - CST STUDIO SUITE Student Edition 2020, но я таким не доверяю: как правило в нужном месте вылезут ограничения и такие программы требуют постоянного контакта с их сервером  :nope:

С цилиндром справился, что дальше делать, хз  :D
https://i.ibb.co/DVtGMhp/1.jpg

Фишка в том, что там можно смоделировать-посмотреть ЭМ-поля между разными проводниками:

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

0

8

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

Еще как вариант очень интересная программа SolidWorks, многие считают её лучшей, а главное, что есть русский язык, разобраться будет полегче. Когда-то я в ней сделал несколько 3D моделей, получалось проще, чем в других программах.

В SolidWorks есть отличная примочка - EMWorks (Electromagnetic Works) - приложение к SolidWorks для моделирования электромагнитных и электрических полей. С помощью EMS можно рассчитать для модели электромагнитное поле, магнитное поле, электрическое поле, магнитный поток, магнитную силу и крутящий момент и электромагнитные потери. Приложение может быть использовано при проектировании электродвигателей и генераторов, магнитов, кабелей, соленоидов, печатных плат, трансформаторов, электрических разъемов, резисторов, индукционных нагревателей и т.п.

По-моему это единственная программа, достойная для неспешного освоения и, что хорошо, к ней очень много видео-уроков, в т.ч. на русском, но надо искать. Я пока себе поставил версию 2013 года + EMWorks 2013 (ставятся очень легко), буду разбираться. Можно поставить версию 18-года с EMWorks, но там были отзывы, что программа отваливается.

В любом случае эти знания пригодятся, если появится желание купить 3D-принтер  :yep:

На видео смоделировано взаимовлияние двух магнитов:

https://i.ibb.co/j4cqSLy/2-4.jpg
https://i.ibb.co/9GqPMYy/2-1.jpg
https://i.ibb.co/n0Q4nMc/2-2.jpg

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

+1

9

  • Автор: Владимирович
  • Администратор
  • Владимирович
  • Зарегистрирован: 2020-07-08
  • Сообщений: 4304
  • Уважение: +847
  • Позитив: +684
  • Пол: Мужской
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    2024-04-18 20:43:12

Удалось поставить Keysight EMPro 2019 (Electromagnetic Simulation Platform). Неделю возился с разными версиями, но эта всё-таки встала, на виртуальную машину. Предполагаю, что с ней будет проще всего разобраться  :cool:
https://i.ibb.co/YRsX8jC/2-5.jpg

Подпись автора

Информационный перенос частот веществ, важные ссылки - ПУТЕВОДИТЕЛЬ
Калькуляторы пересчета в частоту высылаю по запросу в личку (после первых результатов)

+1
